你是不是在找這個教程？數控車G96恒線速控制恒的運用！
2021年5月27日 13:21瀏覽：2898
G96恒線速控制
G97取消恒線速控制
代碼格式：G96S__，（S0000～S9999，前導零可省略）代碼功能：恒線速控制有效、給定切削線速度（米/分），取消恒轉速控制。
為模態G 代碼，如果當前為G96 模態，可以不輸入G96。
代碼格式：G97S__；（S0000～S9999，前導零可省略）代碼功能：取消恒線速控制、恒轉速控制有效，給定主軸轉速（轉/分）。
代碼格式：G50S__；（S0000～S9999，前導零可省略）代碼功能：設置恒線速控制時的主軸最高轉速限制值（轉/分）。
車床車削工件時，工件通常以主軸軸線為中心線進行旋轉，刀具切削工件的切削點可以看成圍繞主軸軸線作圓周運動，圓周切線方向的瞬時速率稱為切削線速度（通常簡稱線速度）。
不同材料的工件、不同材料的刀具要求的線速度不同。主軸轉速模擬電壓控制功能有效時，恒線速控制功能才有效。
在恒線速控制時，主軸轉速隨著編程軌跡（忽略刀具長度補償）的X 軸絕對坐標值的絕對值的變化，X 軸絕對坐標值的絕對值增大，主軸轉速降低，X 軸絕對坐標值的絕對值減小，主軸轉速提高，使得切削線速度保持為S 代碼值。
恒線速就是指直徑不一樣大時 它切削時轉速不一樣 ，直徑大的地方轉速就低，直徑小的地方轉速就高.車外圓,內徑,端面,用恒線速度好，紋路均勻 ，美觀光滑。使用恒線速控制功能切削工件，可以使得直徑變化的工件表面光潔度保持一致。
恒線速G96后面S多少是代表每分鐘多少米的切削速度 比如說S200 在切削100的外圓時轉速應該是200/（0.1*3.14）=636.9轉 0.1就是100除以1000把毫米換成米 .如果有端面切削 要加G50 限速，否則切到X0的時候直接就是機床的最大轉速了.用恒線速的時候一般都是用G99的,也就是每轉進給。

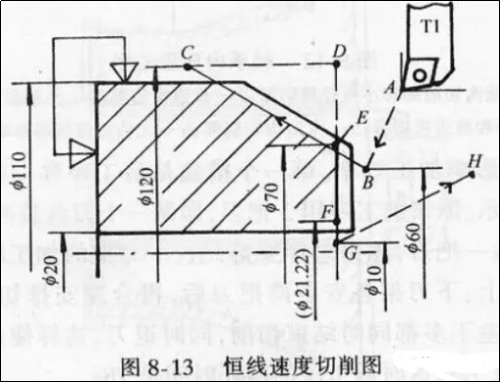

如下圖8-13中刀具（尖)的軌跡虛線表示快速進給，實線表示工作進給，F點及其尺寸是為下面的說明加進去的。一是要注意在使用該功能前一般應限制最高轉速.如果刀具要行進到離工件回轉中心很近，那么在恒線速度指令前必須限制最高轉速，否則會出現“飛車”。
本例中按我們機床的說明書及具體的安裝情況，確定最高轉速不要超過3000r／min。根據工件材料和所用刀具

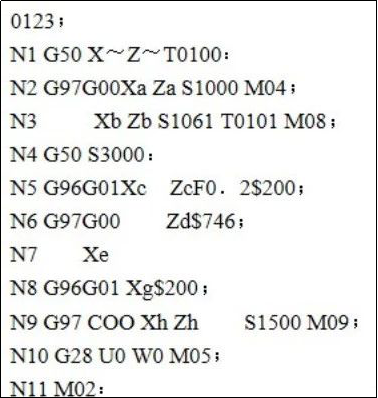

的情況，切削線速度決定選擇200m／knin。下列程序是圖a示零件的實際加工程序。
這里將3000r／min限速編入N4段內。這個“G50S3000；”指令也可提前到前面任何位置，在本例中只要在N5段前都可以。這樣的結果是：在做端面的恒線速度切削過程中，F點及其之上部分是$200恒線速度切削，從F點開始轉速不再增加，即轉成恒角速度(3000r／min)切削，直到G點。如果沒有N4段的轉速限制指令，那么F點之下轉速繼續增加，到G點時理論上要達到6366r／min，這非常危險。
