一文讀懂｜為什么要阻抗匹配？怎么進行阻抗匹配？
瀏覽：2779
改變阻抗力就是通過電容、電感與負載的串并聯調整負載阻抗值，以達到源和負載阻抗匹配。
調整傳輸線是加長源和負載間的距離，配合電容和電感把阻抗力調整為零。

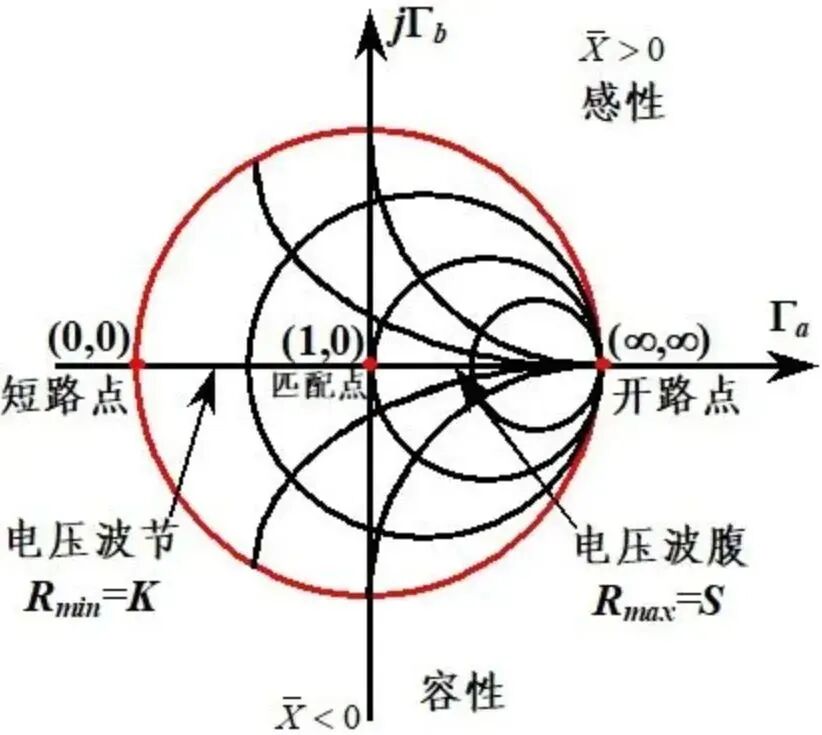

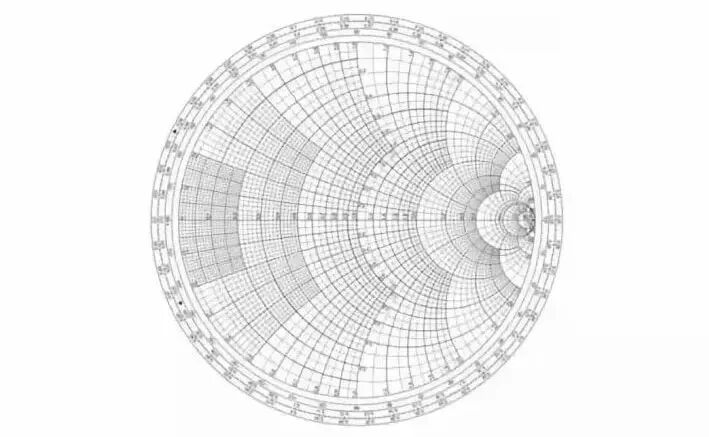

上半圓阻抗為感抗，下半圓阻抗為容抗；
實軸為純電阻，單位圓為純電抗；
實軸的右半軸皆為電壓波腹點（除開路點），左半軸皆為電壓波節點（除短路點）；
匹配點（1，0），開路點（∞，∞）和短路點（0，0）；
兩個特殊圓：最大的為純電抗圓，與虛軸相切的為匹配圓；
兩個旋轉方向：逆時針轉為向負載移動，順時針轉為向波源移動。

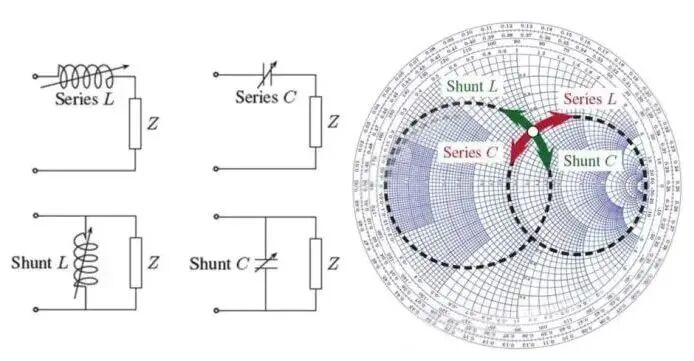

使用Smith阻抗圓時，串聯電感順時針轉，串聯電容逆時針轉；
使用Smith導納圓時，并聯電感，逆時針轉，并聯電容順時針轉。
