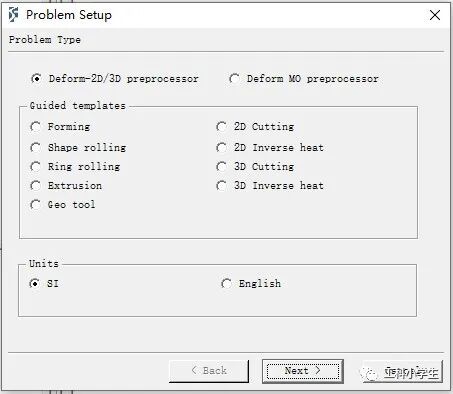

首先新建一個案例，選擇Deform-2D/3D preprocessor。DEFORM有擠壓模塊，就是下面的Extrusion模塊，但是只能做3D的，所以這里采用最經典的前處理器。

進來后默認是3D界面，點擊上面的2D選項進入2D界面，然后點擊三次添加對象按鈕添加Workpiece，Top die和Bottom die。

供貨

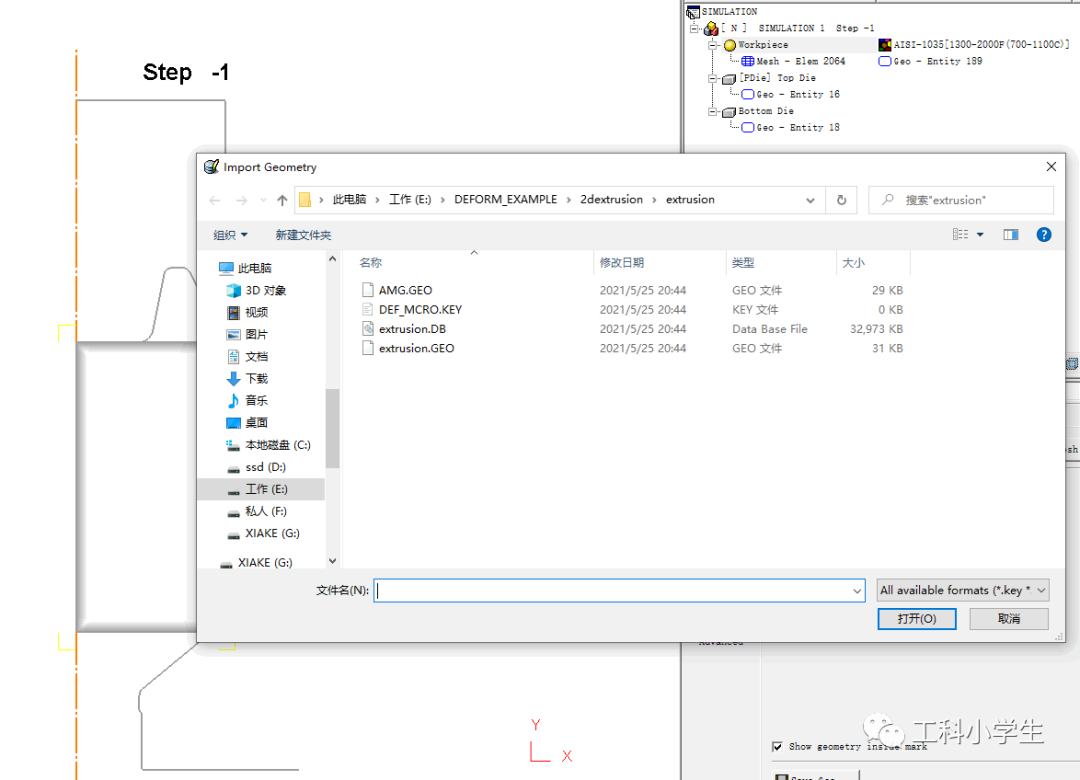

然后導入幾何，三個對象分別一一對應：Top Die-Punch.GEO，Bottom Die-Die.GEO，Workpiece-Billet.GEO。

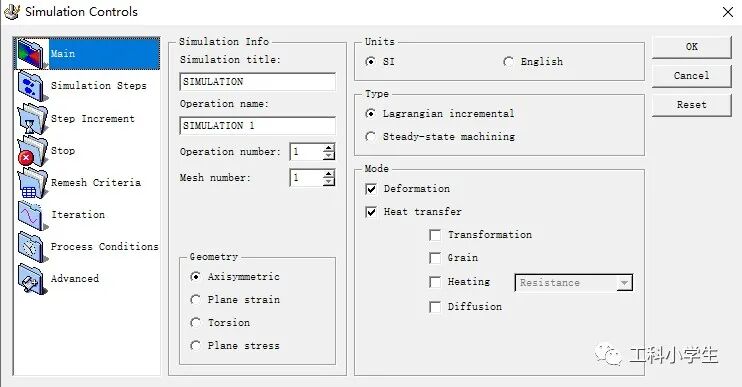

本例考慮熱傳遞過程，故先把熱傳遞選項先勾上，以便后面設置熱傳邊界條件。

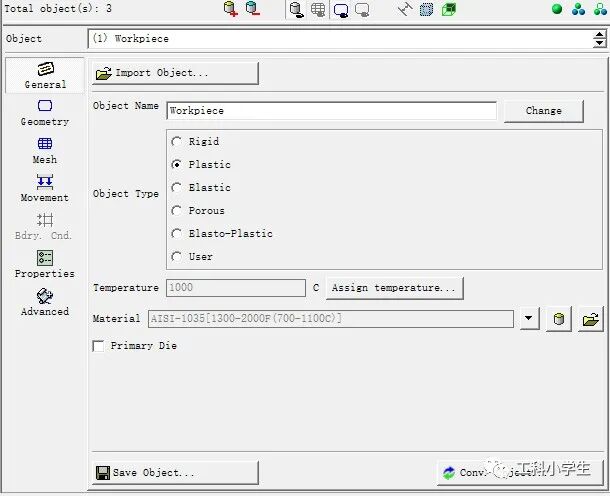

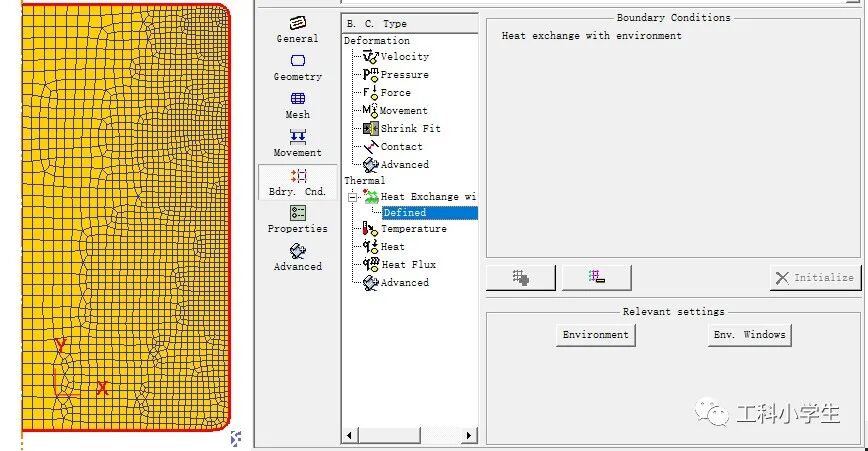

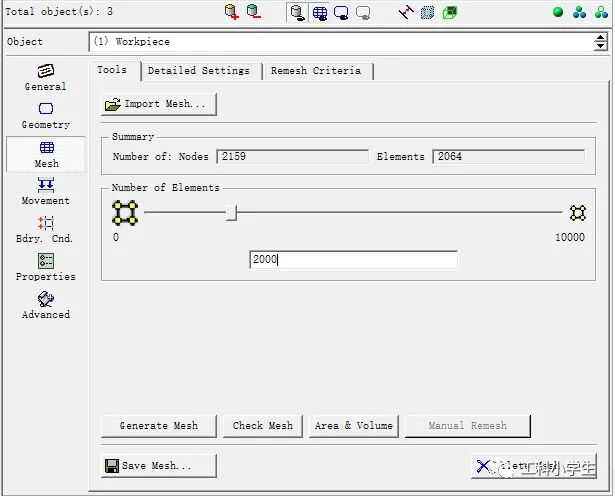

為工件設置材料以及初始溫度，并劃分網格和設置邊界條件，傳熱邊界條件選擇除了對稱邊外的所有邊。

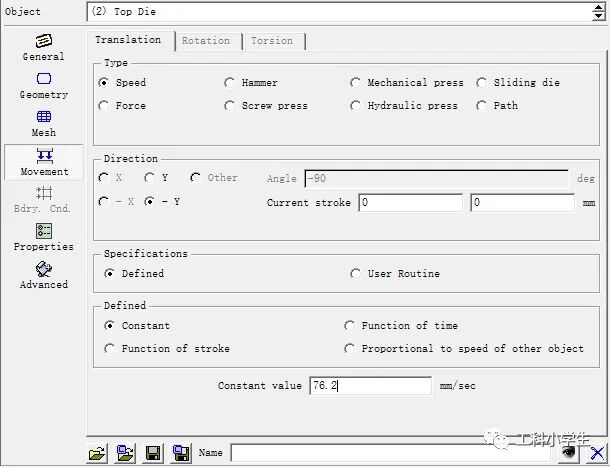

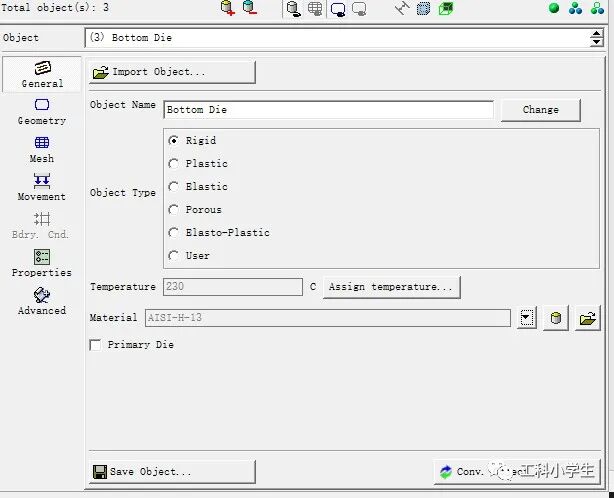

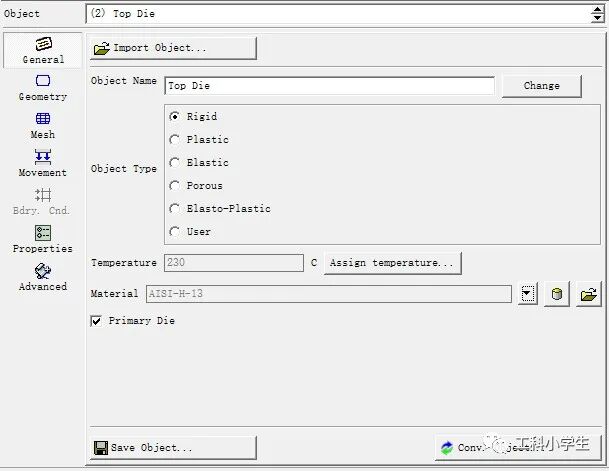

接下來設置上模的材料為H13鋼、初始溫度為230℃以及運動速度為76.2mm/s。下模只設置初始溫度230攝氏度以及材料H13鋼。

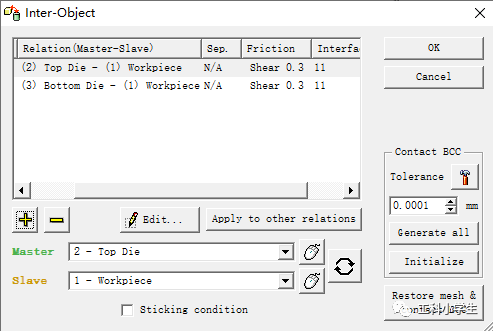

接下來設置接觸條件，摩擦因子為0.3，模具與工件傳熱系數為11。

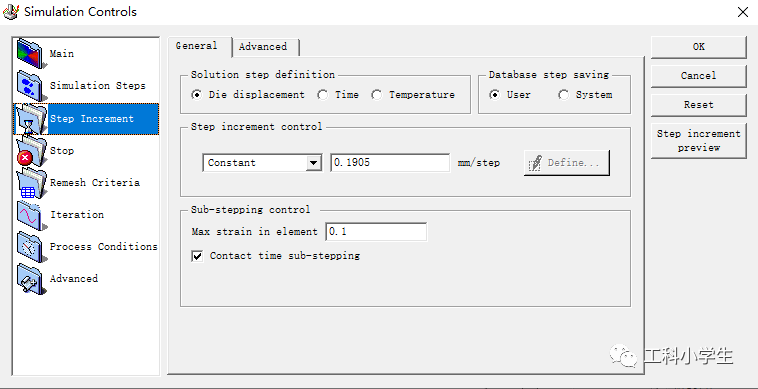

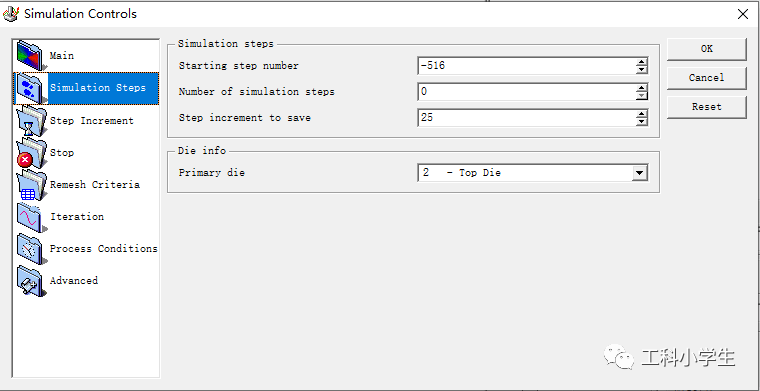

最后再回到模擬控制里面，設置總模擬步數為500步，每25步一存，步長為0.1905mm/step。設置完后生成數據庫進行計算。

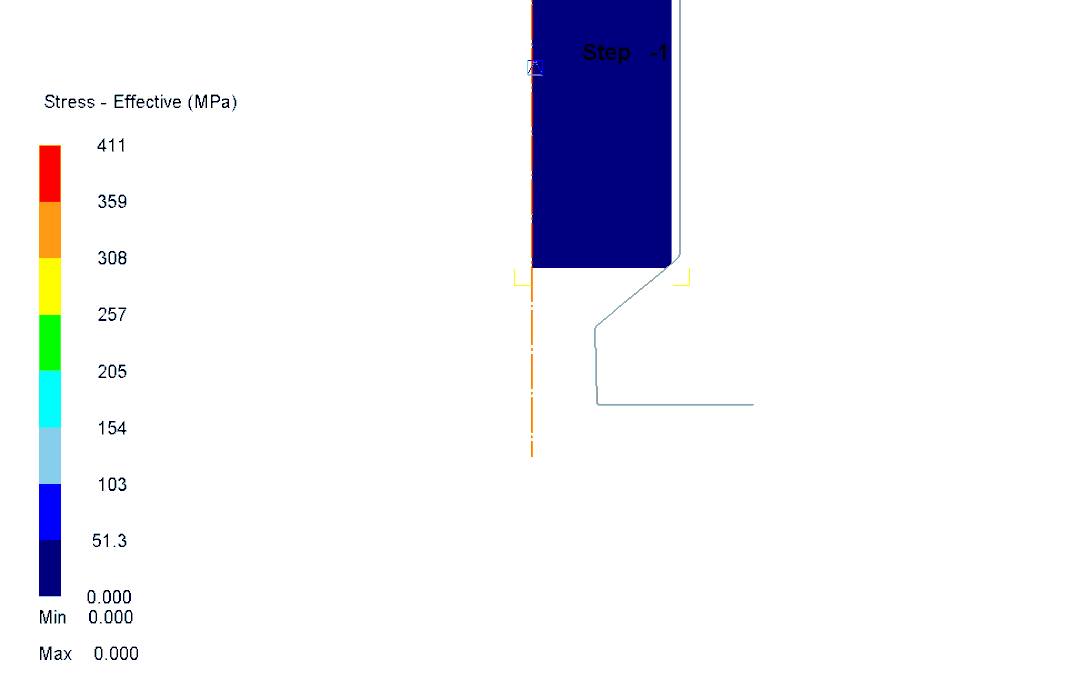

模擬結束查看一下結果
