學習PLC之間的通信絕對是初學者的難題，如果有通信基礎還好，要是沒有一點基礎怎么入門呢？這里給大家?guī)讉€建議：

一、初步了解PLC通信涉及到的基礎知識，這個時候沒必要精深的搞清楚所有問題。

二、以手頭上有的實物練習，無論是PLC之間還是PLC與變頻器等其他儀表，也不要考慮使用什么協議，一個目的：先實操做通一個。

三、根據第二步遇到的問題，反復琢磨，找資料、請教老師。一定要把實操中遇到的疑惑都解開。

四、找另一種通信實操··············

MPI通信最多可以在15個CPU之間實現，包括MPI全局通訊，單邊通訊和雙邊通訊三種方式。

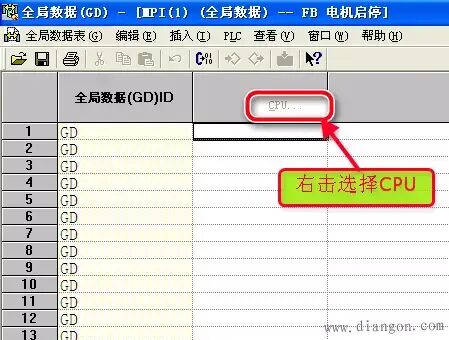

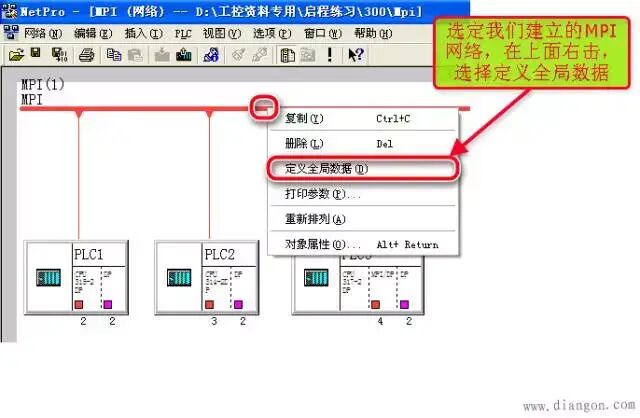

MPI全局通訊（300PLC之間）

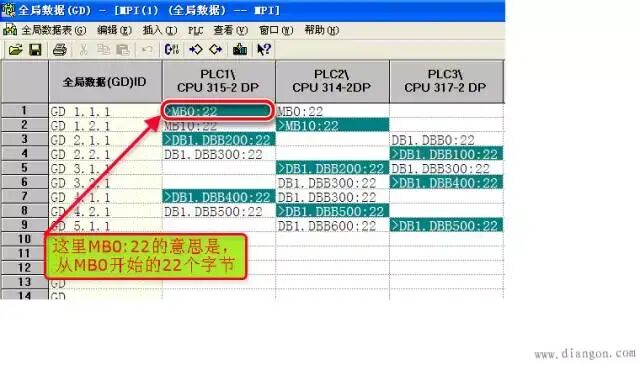

MPI的全局通訊一個包最多22個字節，最多4個數據包（一個發送，一個接收算一個數據包）

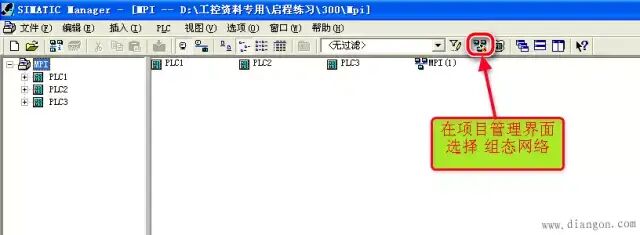

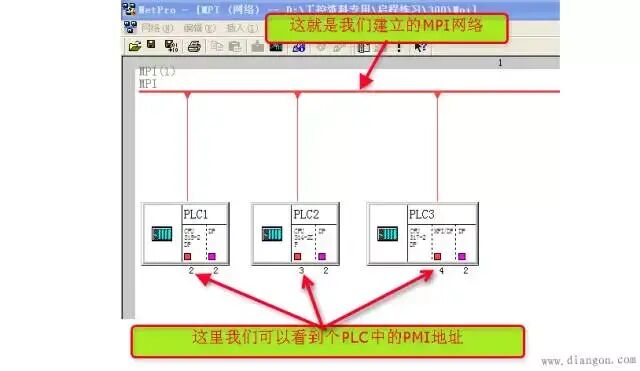

硬件的配置（在一個項目里面組態三個CPU）：

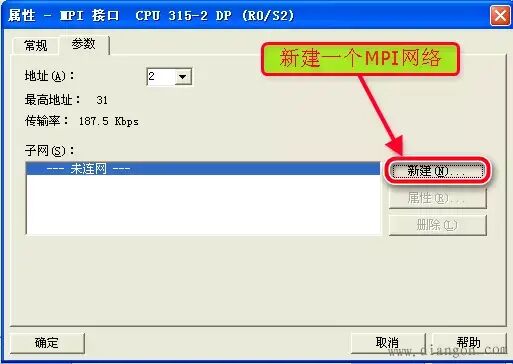

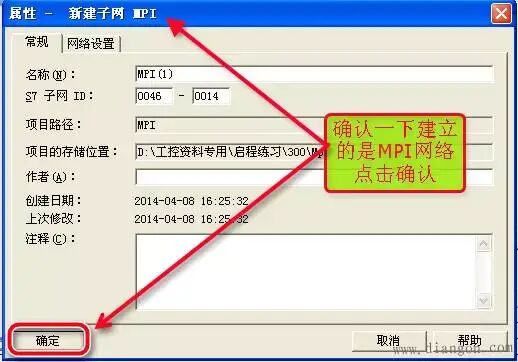

注意在組態的時候建立的是MPI通訊，不是DP通訊

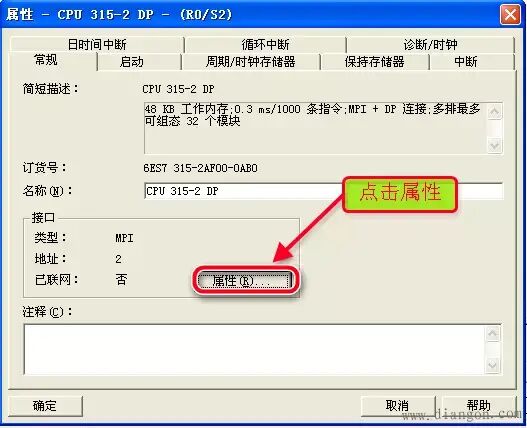

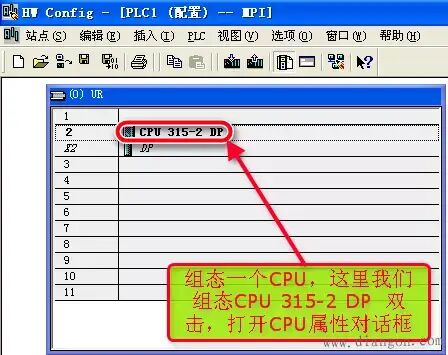

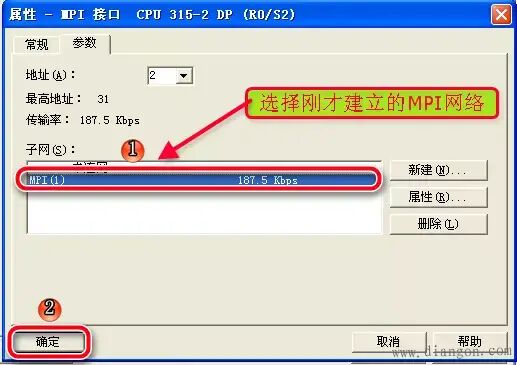

PLC1里進行硬件組態：

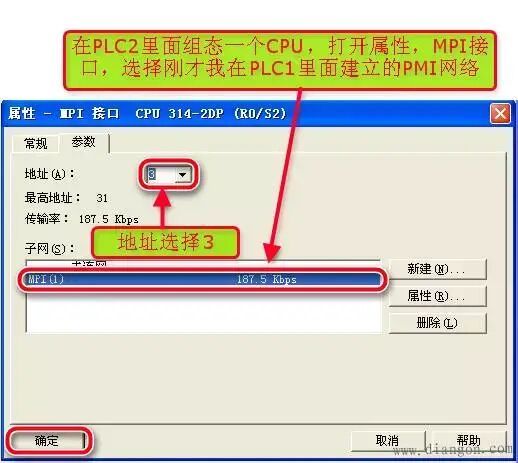

在PLC3里進行硬件組態：

和PLC2的CPU屬性設置相同，地址更改為3

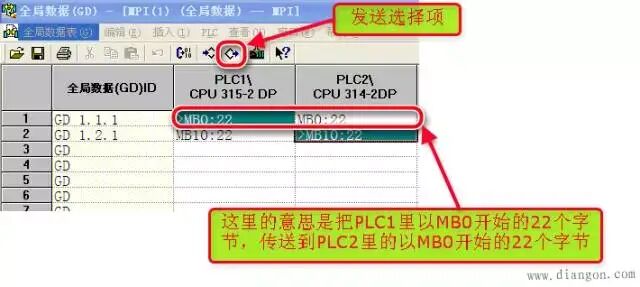

我們在PLC里面不用編輯通訊的程序，只需在PLC1里給MB0開始的22個字節賦值，在PLC2里給MB0開始的22個字節解壓使用即可。

程序的下載步驟：

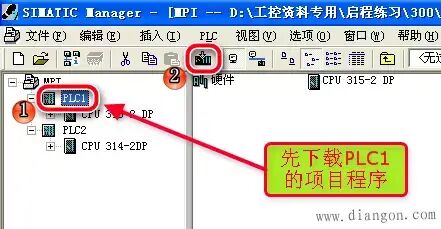

一,先下載PLC1，使用編程電纜連接PLC1上的MPI接口

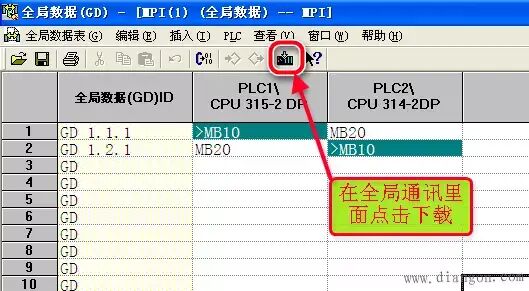

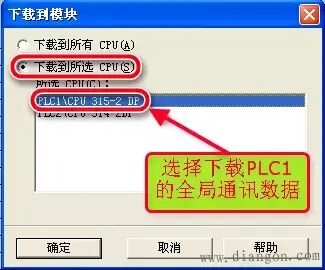

二，下載完P(guān)LC1的項目程序后，我們開始下載PLC1的全局通訊的通訊信息

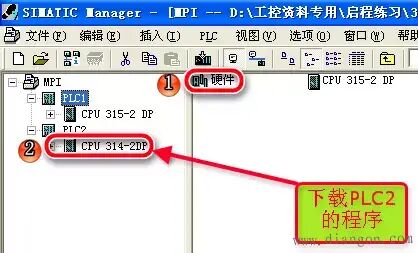

三，下載PLC2，使用編程電纜連接PLC2上的MPI接口

四，下載完P(guān)LC2的項目程序后，我們開始下載PLC2的全局通訊的通訊信息

下載完成，連接上MPI通信電纜，測試通訊情況

MPI單邊通訊（300的PLC和300的PLC）

單邊通訊主要用在PLC與PLC之間的通訊，一個發送和接受最多76個字節

特別提示：因為通訊程序沒有必要每個掃描周期都運行，所以我們可以把通訊程序放到OB35（循環中斷）里面。

下面我們開始單邊通訊300對300的編程：

我們使用系統功能SFC68發送，SFC67接受

下面我們在PLC1里面進行編程：

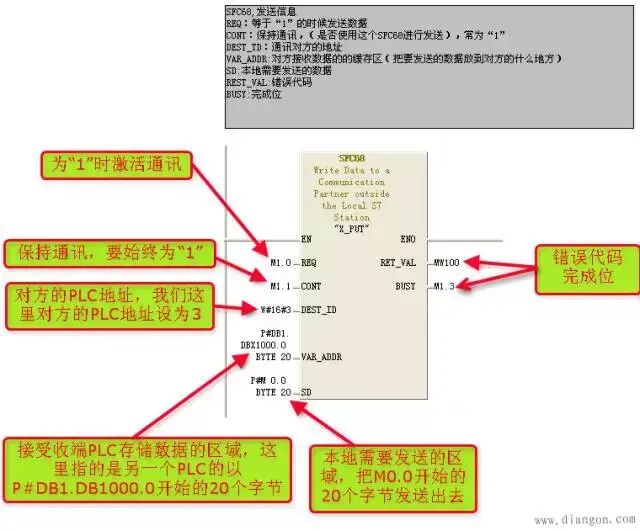

SFC68發送數據

REQ：等于“1”的時候發送數據

C0NT：保持通訊，（是否使用這個SFC68進行發送），常為“1”

DEST_TD：通訊對方的地址

VAR_ADDR：對方接收數據的的緩存區（把要發送的數據放到對方的什么地方）

SD:本地需要發送的數據

REST_VAL:錯誤代碼

BUSY:完成位

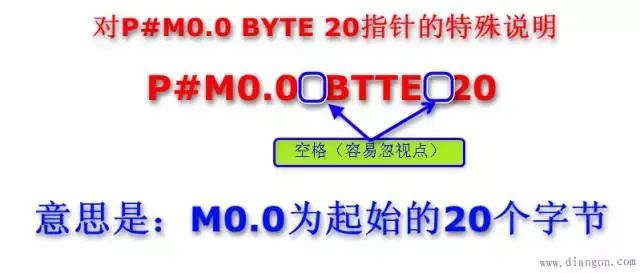

上圖中SFC68的意思為，當M1.0為“1”，且M1.1為“1”，時向MPI地址是3的PLC中發送M0.0開始的20個字節，存到對方DB1.DB1000.0開始的20個字節中去。

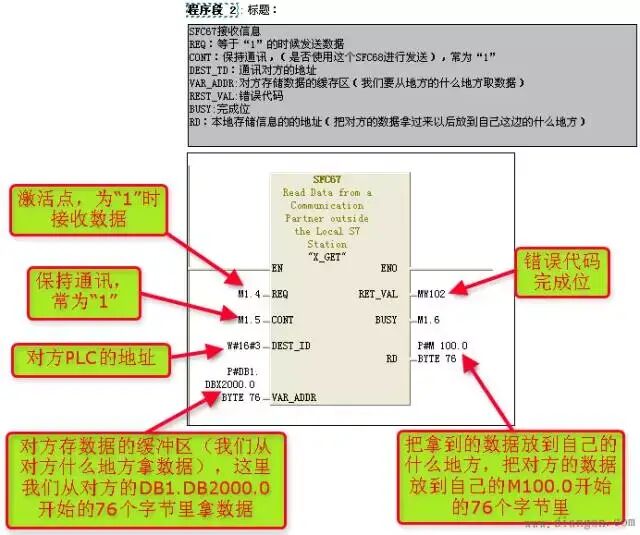

SFC67接收數據

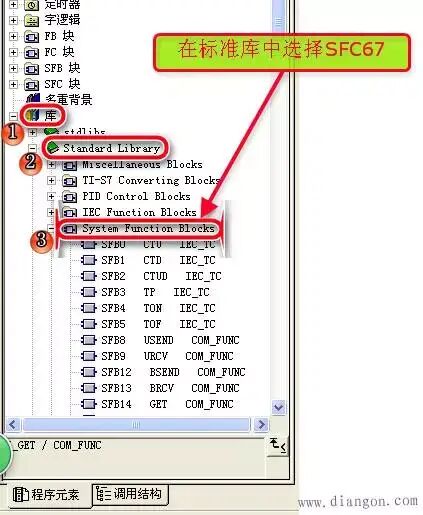

同樣在標準庫中找到SFC67：

SFC67接收信息

REQ：等于“1”的時候發送數據

C0NT：保持通訊，（是否使用這個SFC68進行發送），常為“1”

DEST_TD：通訊對方的地址

VAR_ADDR:對方存儲數據的緩存區（我們要從地方的什么地方取數據）<BR>REST_VAL:錯誤代碼

BUSY:完成位

RD：本地存儲信息的的地址（把對方的數據拿過來以后放到自己這邊的什么地方）

上圖中SFC67的意思是：當M1.4為“1”，且M1.5為“1”，時把MPI地址是3的PLC中DB1.DBX2000.0開始的76個字節存到自己PLC里從M100.0開始的76個字節中。

分別把PLC的程序下載到相應的CPU內，連接MPI通訊電纜測試
