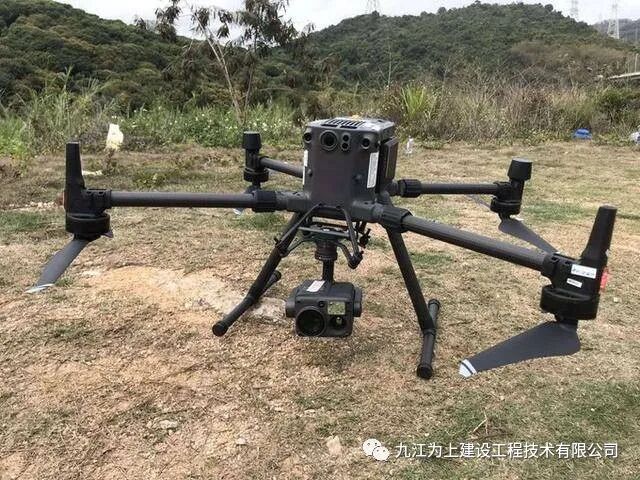

什么是三維實景建模？運用無人機搭載航測相機或激光掃描儀對現有場景進行多角度環視拍攝，然后利用三維實景建模軟件ContextCapture進行處理實現1：1還原實景三維的虛擬展示技術。三維實景建模在瀏覽中可以對模型進行放大、縮小、移動、多角度觀看等操作，并且可以查看三維實景模型中的物體的參數（長，寬，高，面積，體積），誤差值最高1%。三維實景建模可心用于場地規劃、面積測量，土方量計算，另外與實景模型進度分析軟件對接可以對工程項目的施工進度分析，實景模型虛擬空間運維管理等。為城鎮老舊小區改造、鄉村振興、礦區環境治理等項目的勘察、設計、結算審核提供可視化、高精度的基礎數據信息。

     江西為上建設工程咨詢有限公司是一家集測繪、設計、竣工結算、資料為一體的專業技術型咨詢公司,公司聚集了一大批經驗豐富專業人才,致力于為用戶提供專業的技術服務。公司成立于2016年,經過數年的努力,我公司為贛北地區眾多企事業單位提供了各類專業服務,同時參與中交、中鐵等實力央企主持的大型國家級、省級重點工程建設,積累了豐富的工程經驗。與市(區縣)的國土、水利、市政建設、規劃、交通等部門建立了廣泛合作關系。公司主營產品及服務:勘察測繪、工程設計、工程資料、工程結算等。今日分享幾組無人機傾斜攝影測量在項目工程的勘察、設計、施工、結算、審核等方向的全過程應用。



一、無人機傾斜攝影測量在勘察設計中的應用

（一）城鎮老舊小區改造

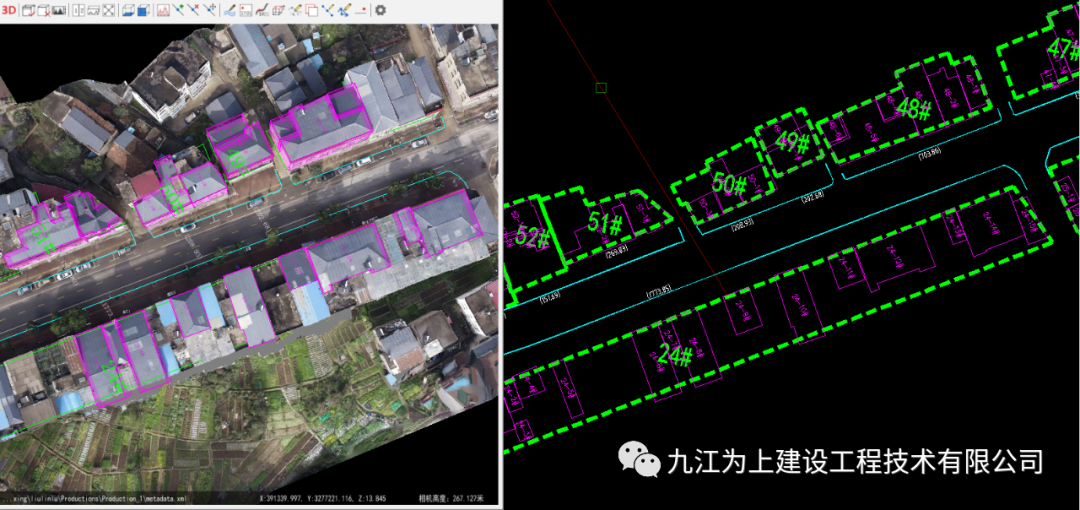

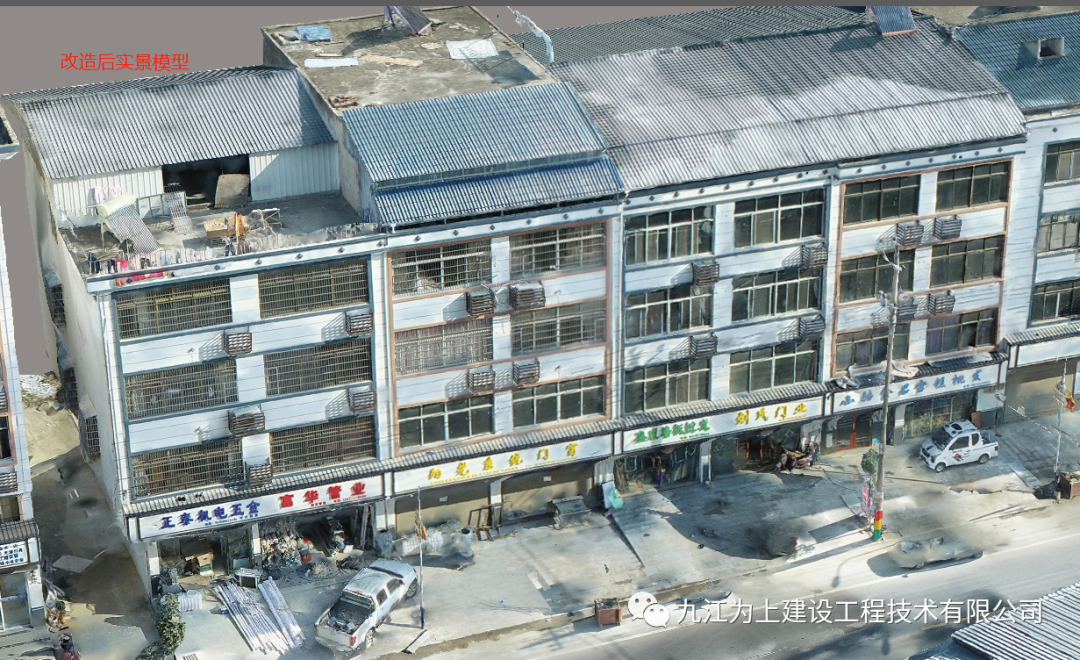

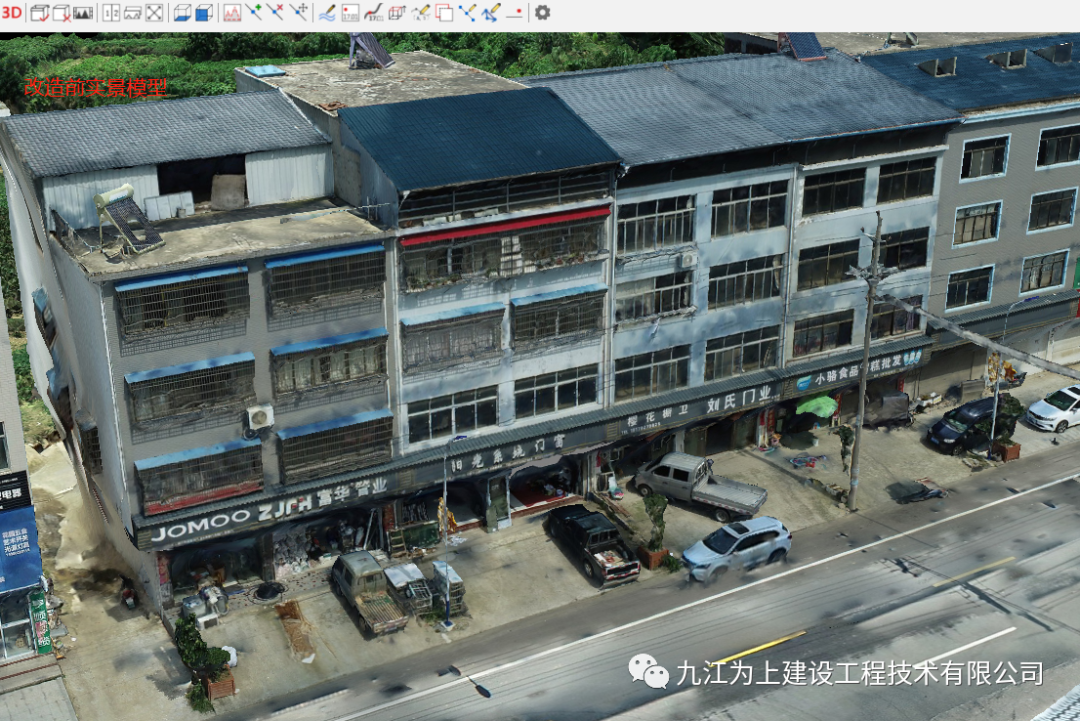

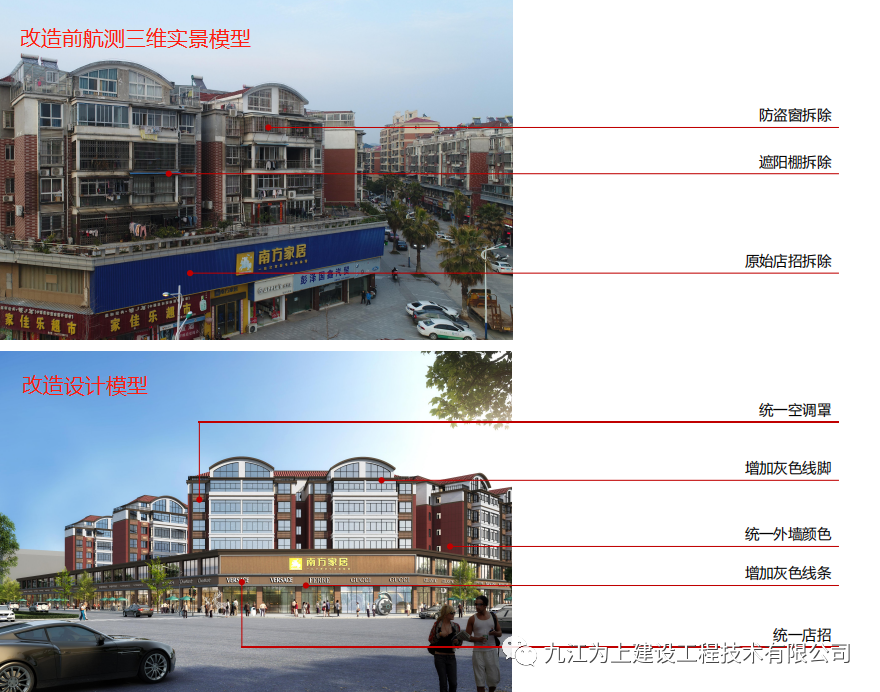

  按照《十四五規劃綱要》提出的目標，“十四五”期間將完成2000年底前建成的21.9萬個城鎮老舊小區改造。今年兩會政府工作報告則提出了2021年新開工改造城鎮老舊小區5.3萬個的任務目標。巨量的老舊小區改造不僅是對各級政府的一場大考，也為房地產行業轉型發展帶來了市場機遇。需對范圍內部分老舊建筑進行外立面翻新或整棟拆遷。在設計階段，需對改造范圍內建筑有較為直觀的認識。而利用谷歌衛片觀測精度較低，無法觀測建筑物高度。若對沿線建筑進行人工拍攝采樣和量測，工作量巨大，且無法保證質量。故采用傾斜攝影測量技術創建實景三維模型，利用該模型實現標高量測，建筑尺寸、高度量測，拆遷面積預測算等工作；并通過植入改造后模型，實現現狀與設計對比，為后續工作提供設計依據。

（二）可實現1:500高精度地形圖的測繪

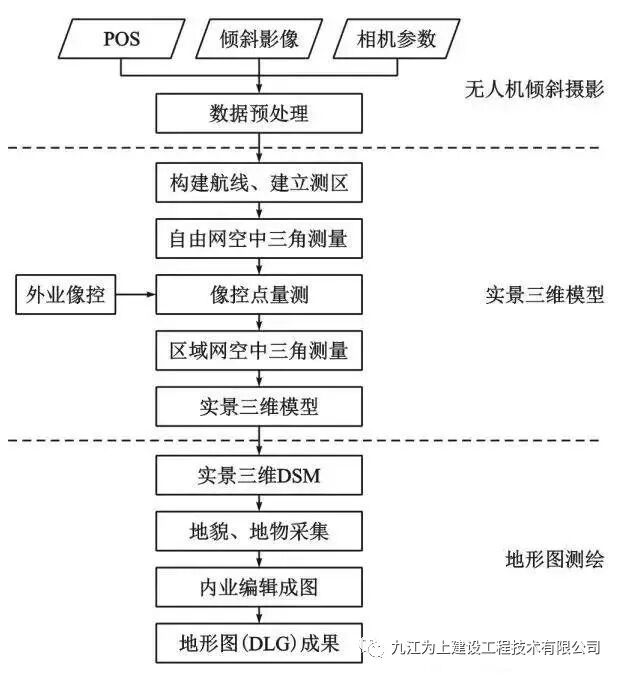

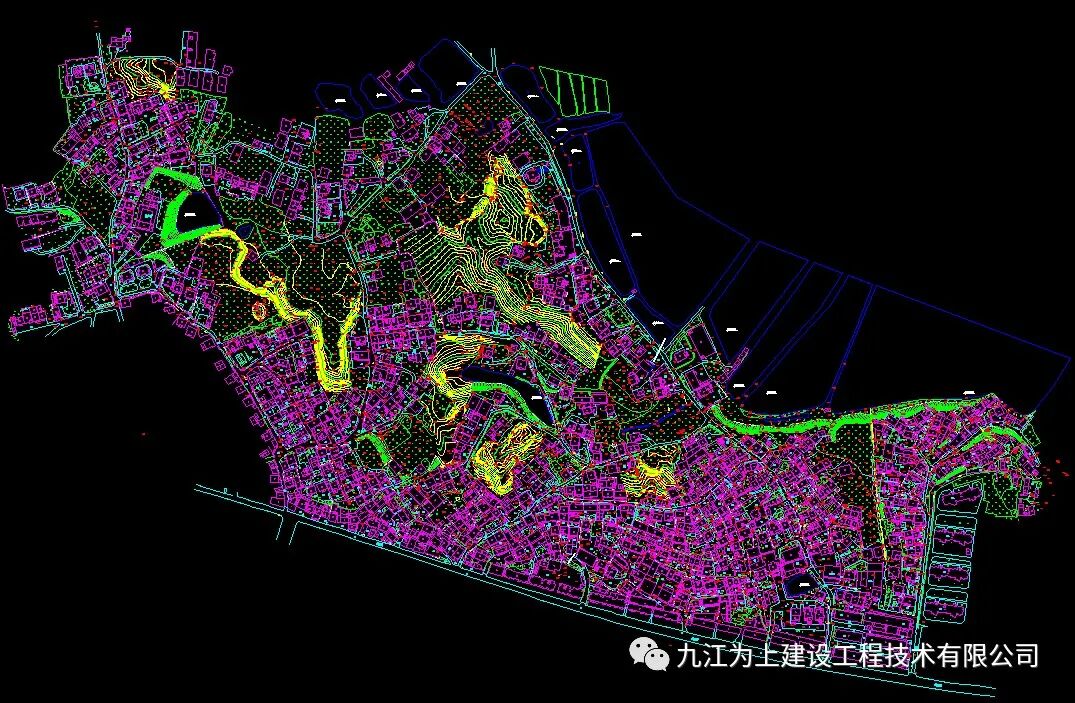

 通過無人機飛行平臺搭載傾斜相機，采用傾斜攝影的方式獲取測區的影像數據，利用自動建模的技術構建實景三維模型;在構建的實景三維模型基礎上，通過三維立體量測技術，采集地物地貌特征點、線、面，最后通過內業編輯的方式制作地形圖，結合RTK補充采集野外數據，為快速制作地形圖測繪提供一種新的解決方案。

二、無人機傾斜攝影測量在工程施工管理中的應用

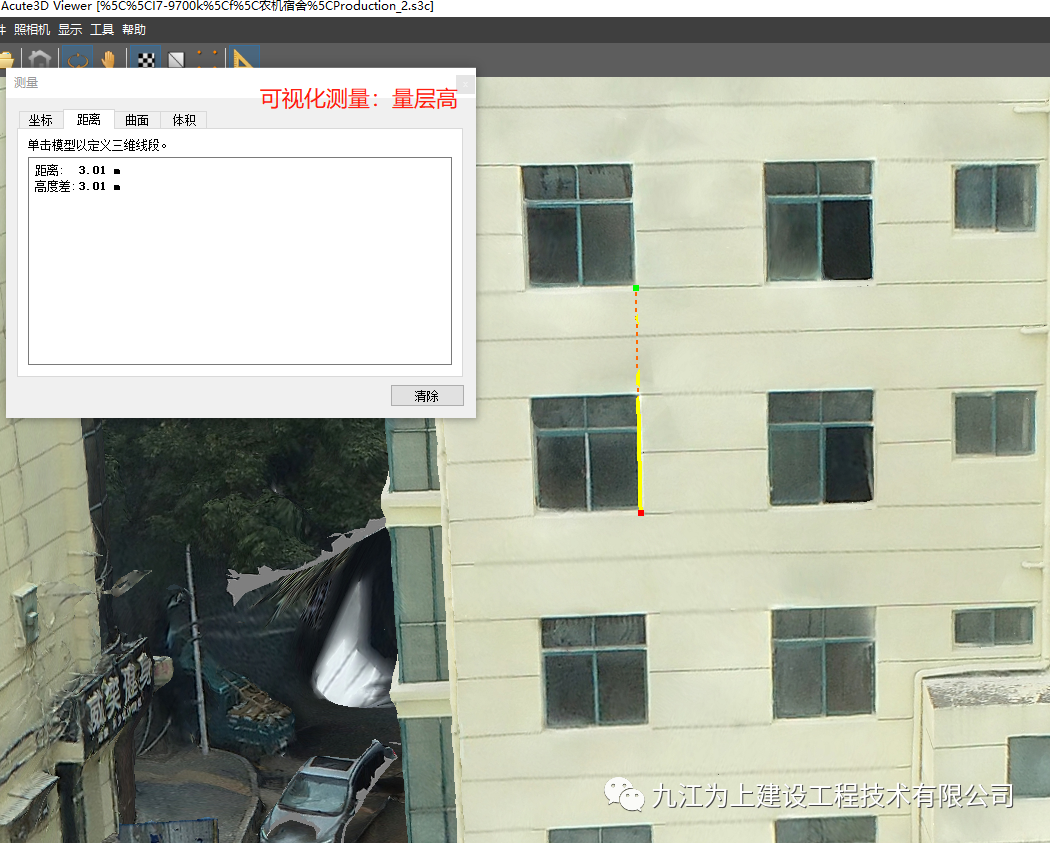

  實景三維建模技術幾乎跟各個工程行業都能找到其應用結合點，建設項目的施工管理是一個系統的工作，過程的細節、資料的完備都將對最終的結算產生重要的影響。根據近年來的一些經驗，總結如下在施工單位中幾個階段的應用。 （一）施工準備階段中的應用： 1.現場工程量復核傳統的方式，是施工總承包方根據業主提供的地形圖、設計圖，進行場地勘測復核，在勘測的過程中，由于地表地形復雜、測量難度大，導致原建筑物和地貌的尺寸數據不能準確的反映給設計師。而實景模型的測量功能大大的提高了測量的效率和準確性，在原設計的基礎上，針對部分漏項、少算問題進行360°可視化量測補充，提前匯報給業主方，對項目最終結算提供更可靠的幫助。

2、土方量計算 土方量也是施工方關注的一個點，土拖出去要錢，拖進來也要錢，如果在施工之前能夠大致的評估土方量，優化施工方案，盡量的縮小挖填土方量，可以降低施工成本。而我們的實景模型中測量體積這一功能就可以用于土方的量測和評估。3、留存施工前三維實景影像通?？⒐べY料是刻光盤和紙質資料。傳統的光盤資料多為CAD圖紙和照片。若將前期建的階段性的實景模型保存下來，和施工后的三維實景模型形成前后鮮明對比，作為后期結算的依據，有圖有真相，保證工程有據可查。

（二）施工實施階段中的應用： 1、工程進度款的支付憑證 通常工程進度款是按照項目實施的實際情況來付款，通過階段性的實景建模能夠最真實的展示施工進度。 常見的工程進度款的支付，對于格式中本次完成工程量具體的情況這一項，經常需要列出很多很長的清單給業主看。而實景建模提供了一個實時而準確的工程量憑證和依據。 2、現場施工進度管理 施工方對工地進行實景建模，根據模型反饋出的每個月的實際施工進度情況與施工計劃進行對比，匯報給甲方。便于總承包單位控制施工進度。 3、工程實際進度的匯報 對于很多大的總承包公司，往往同時施工的項目很多，領導很難保證每個工地定期前往，通過對工地定期的實景建?？梢苑浅Ｇ逦庇^的把握施工進度。特別是在現如今用工成本不斷增加的情況下，如果工期滯后，提前提出改善方案，可以很大程度上降低成本。 （三）施工驗收階段中的應用：

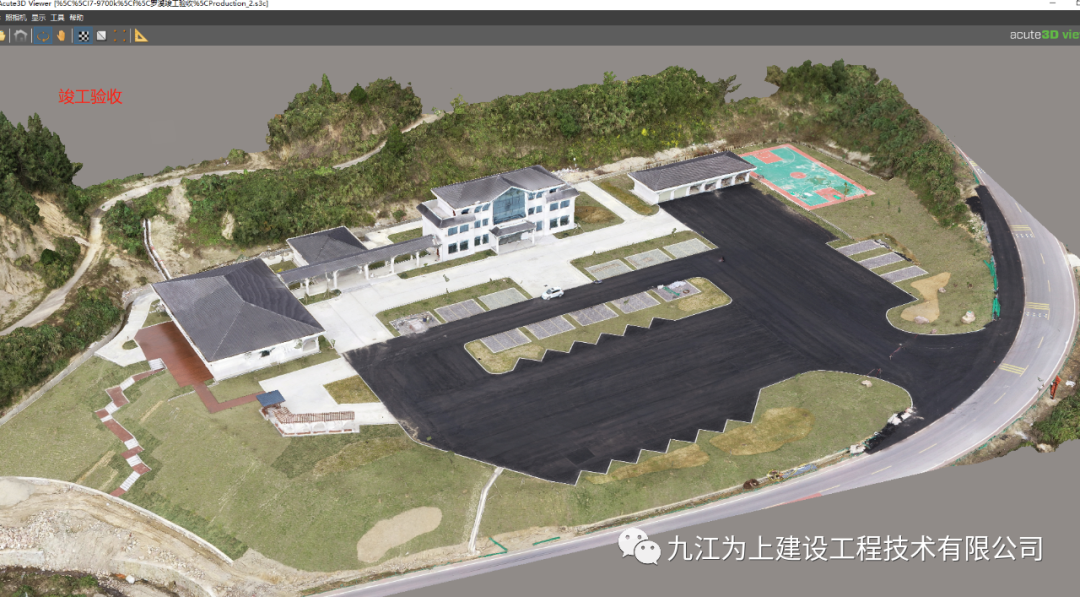

 三維實景模型可視化測量，可以根據實景現狀準確定位坐標位置、測量實體尺寸，繪制最符合實際的竣工圖，準確計算工程量，可以把實景現場搬回辦公室，實現業主、監理、施工各方的可視化無爭議驗收。

三、無人機傾斜攝影測量在結算審核中的應用

 工程項目的實施，無論也是建設方，還是施工方，最終最關心的就是結果--工程結算，往往結算審核都是一個持久戰，結算資料的完整性直接影響結算成果的好壞，尤其是改造項目、景觀項目，調整多、變化大，結算時“拍桌子事件”時有發生。三維實景模型可以直觀準確的對表觀工程進行精準測量，準確高效實現面積測量、距離測量、體積測量，快速得到實體準確工程量。

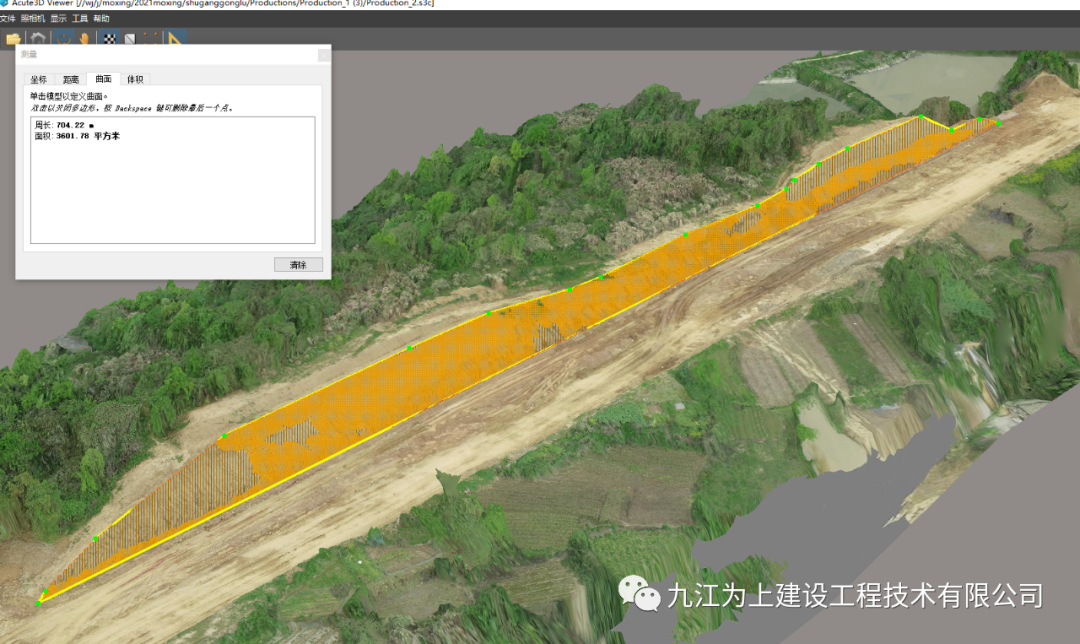

   你還在拉尺子量邊坡嗎？無人機傾斜攝影三維實景模型，工程人無需再爬上爬下，即可快速實現可視化量測，數據準確可靠。

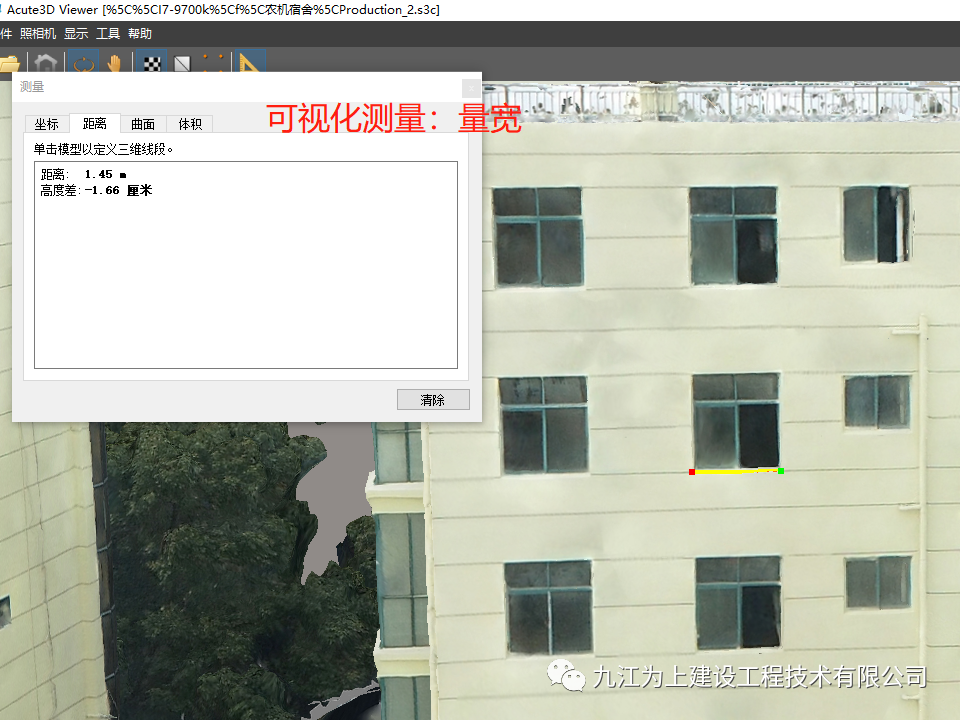

  屋頂改造工程量難以核實，皮尺拉不了、全站儀無視角，爬不上去，還不安全，費時又費力，數據還不可靠。三維實景模型來幫忙，1:1還原現場，坐在辦公室就能測量，又快有準，安全高效。

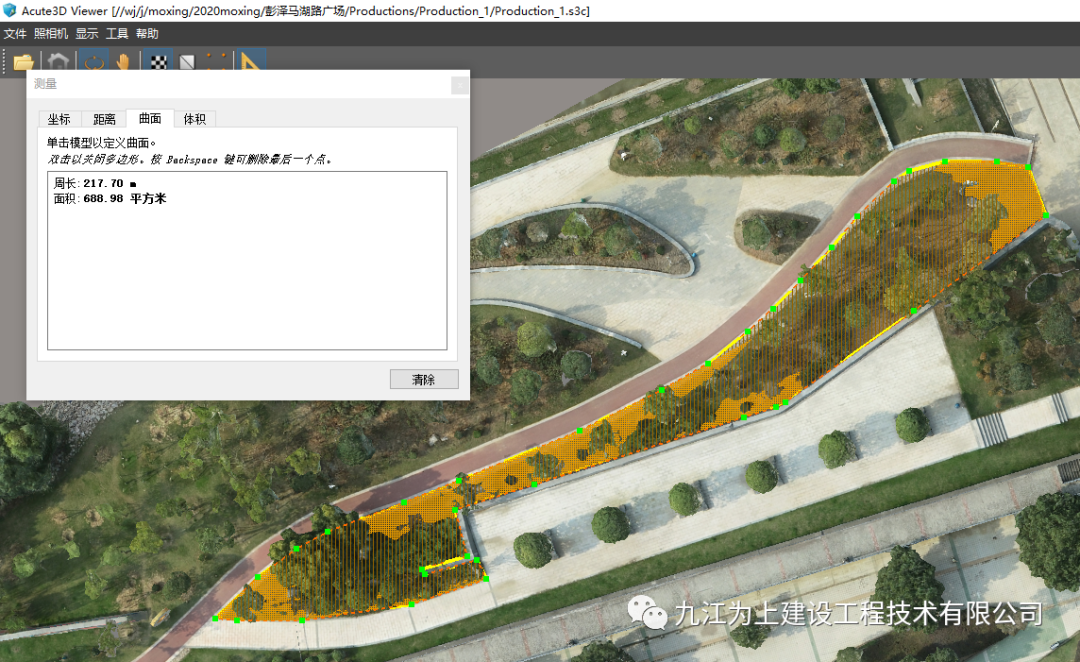

   景觀驗收，曲線多、不規則，還在拉皮尺、推滾輪，您OUT了，不用這么麻煩，無人機傾斜攝影把現場搬回辦公室，三維實景模型中即可點棵樹、分色帶、量面積、量長度，就這么簡單！

<完>

----------------------------
