多種PLC控制電路接線圖，收藏一下

2021年5月24日 15:00
瀏覽：2265


交流接觸器配電柜和繼電器控制柜的替代者—PLC，在自動化生產的發展中廣泛普及，為了讓大伙能夠更清楚的了解PLC控制電路，特意匯總了以下多種PLC控制線路，如下所示：

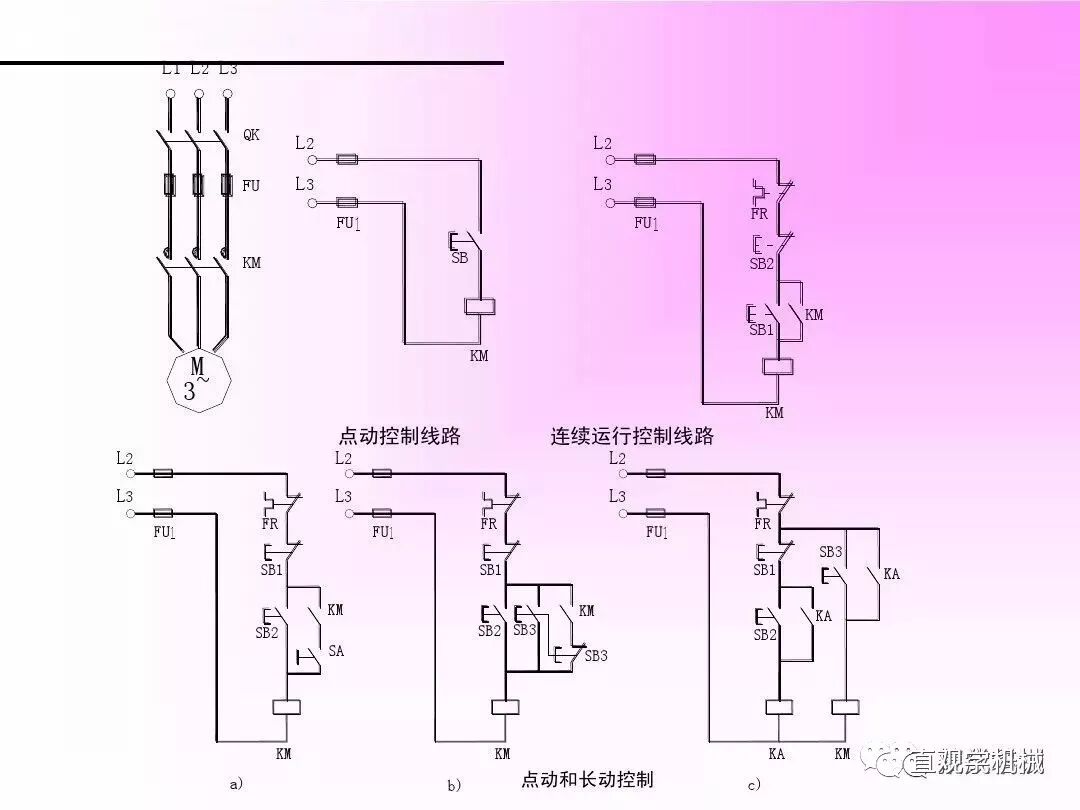

多種PLC控制電路接線圖，收藏一下的圖1

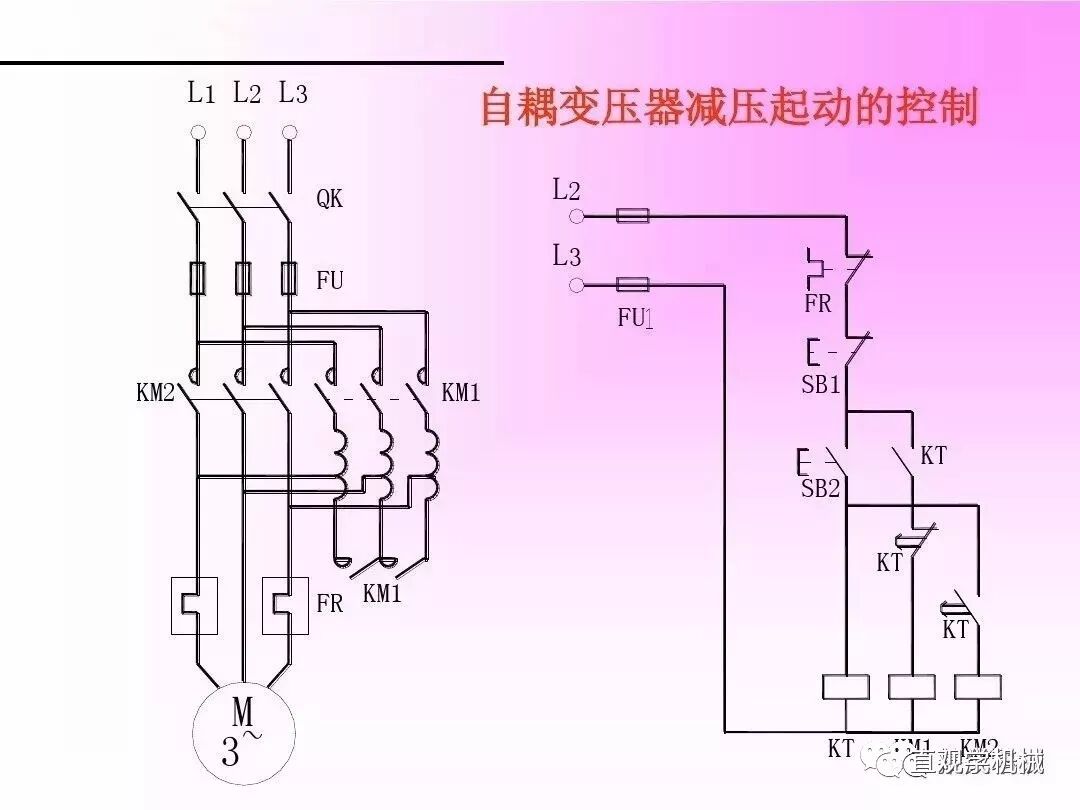

多種PLC控制電路接線圖，收藏一下的圖2

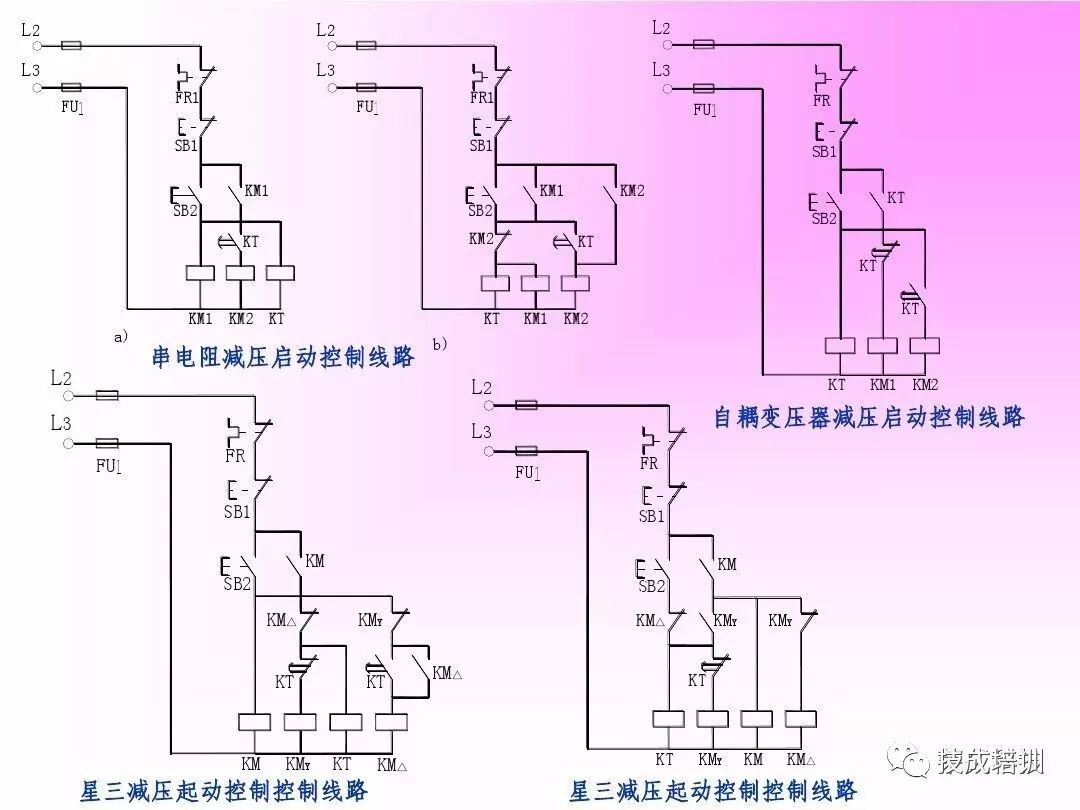

多種PLC控制電路接線圖，收藏一下的圖3

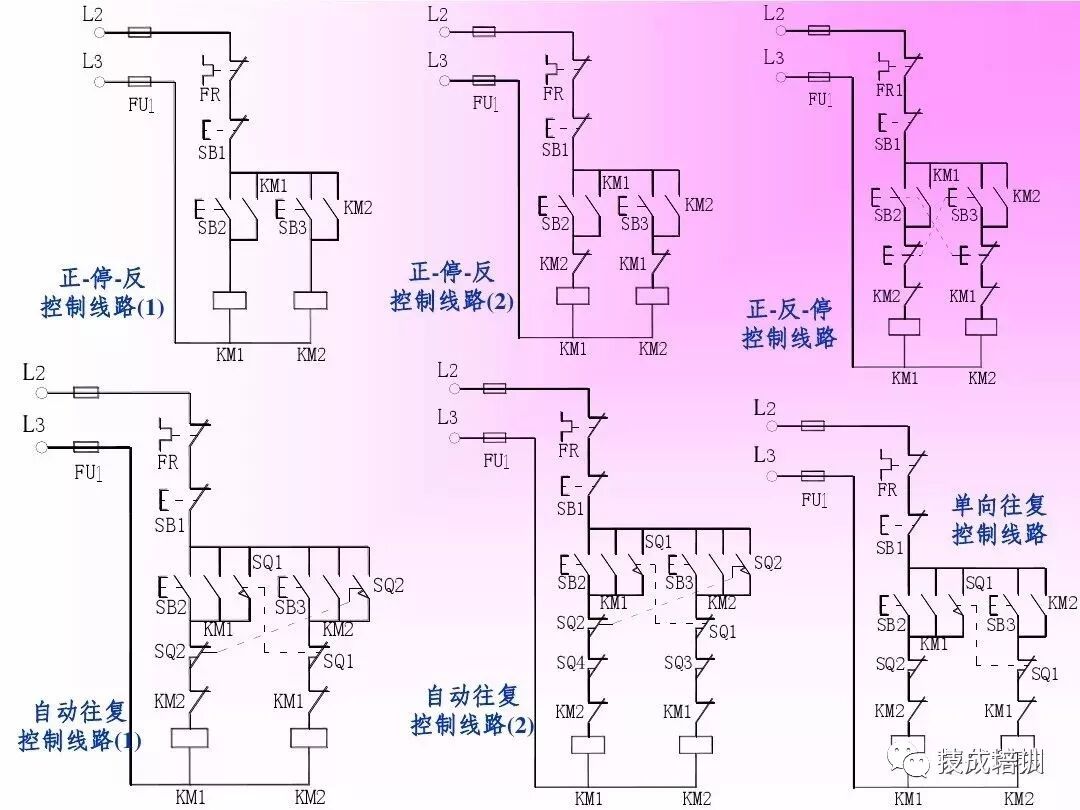

多種PLC控制電路接線圖，收藏一下的圖4

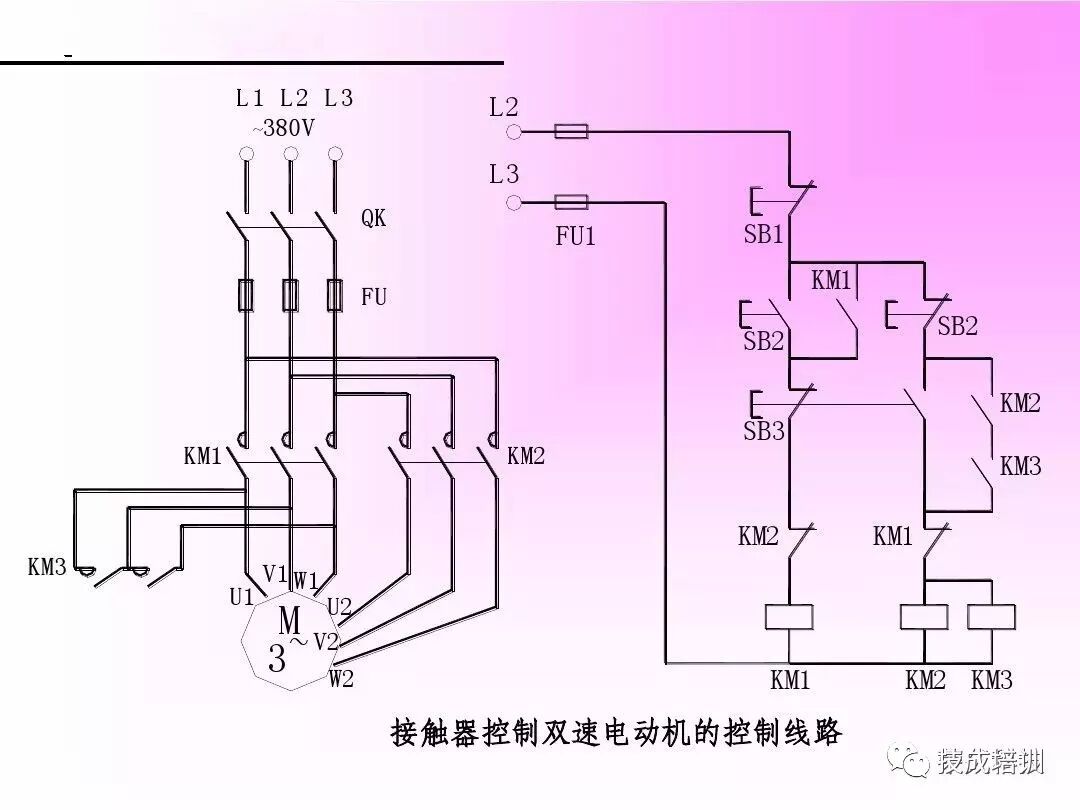

多種PLC控制電路接線圖，收藏一下的圖5

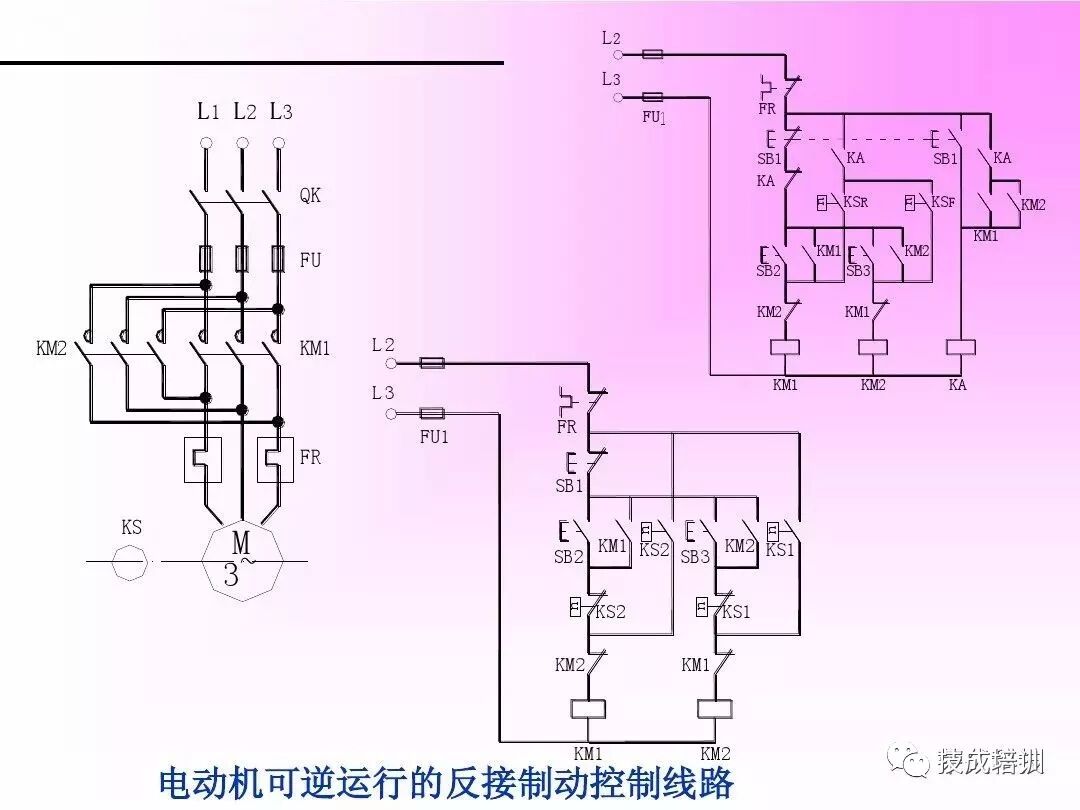

多種PLC控制電路接線圖，收藏一下的圖6

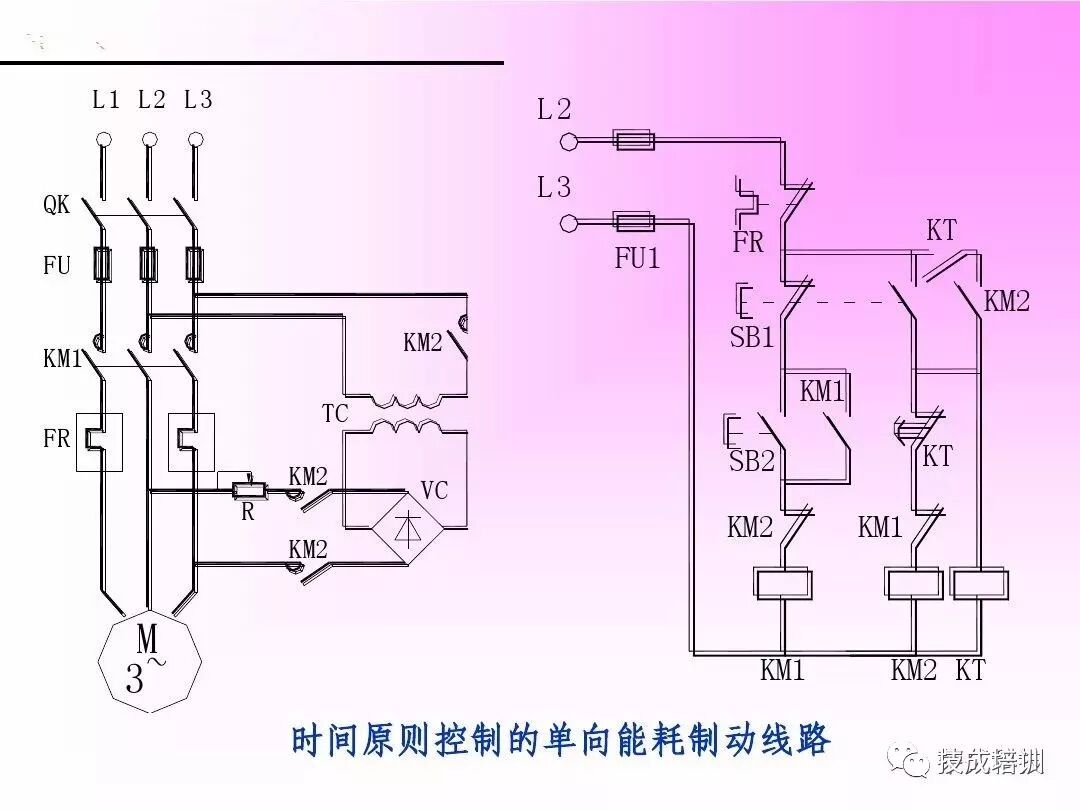

多種PLC控制電路接線圖，收藏一下的圖7

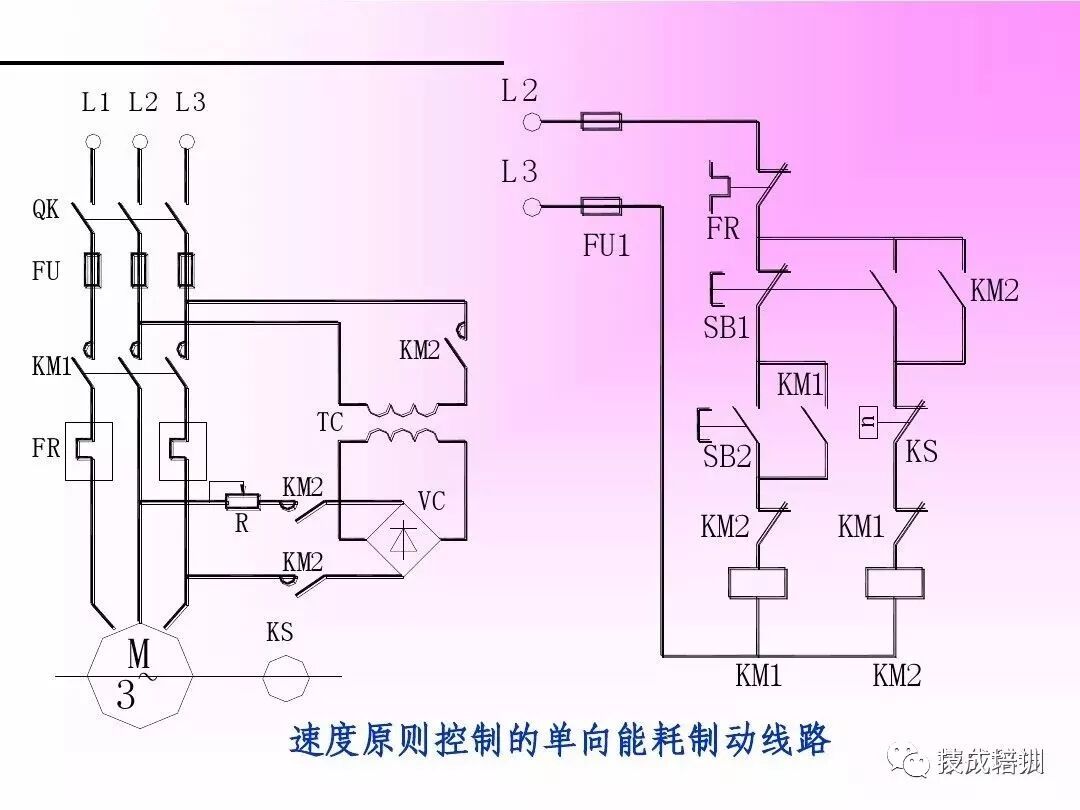

多種PLC控制電路接線圖，收藏一下的圖8

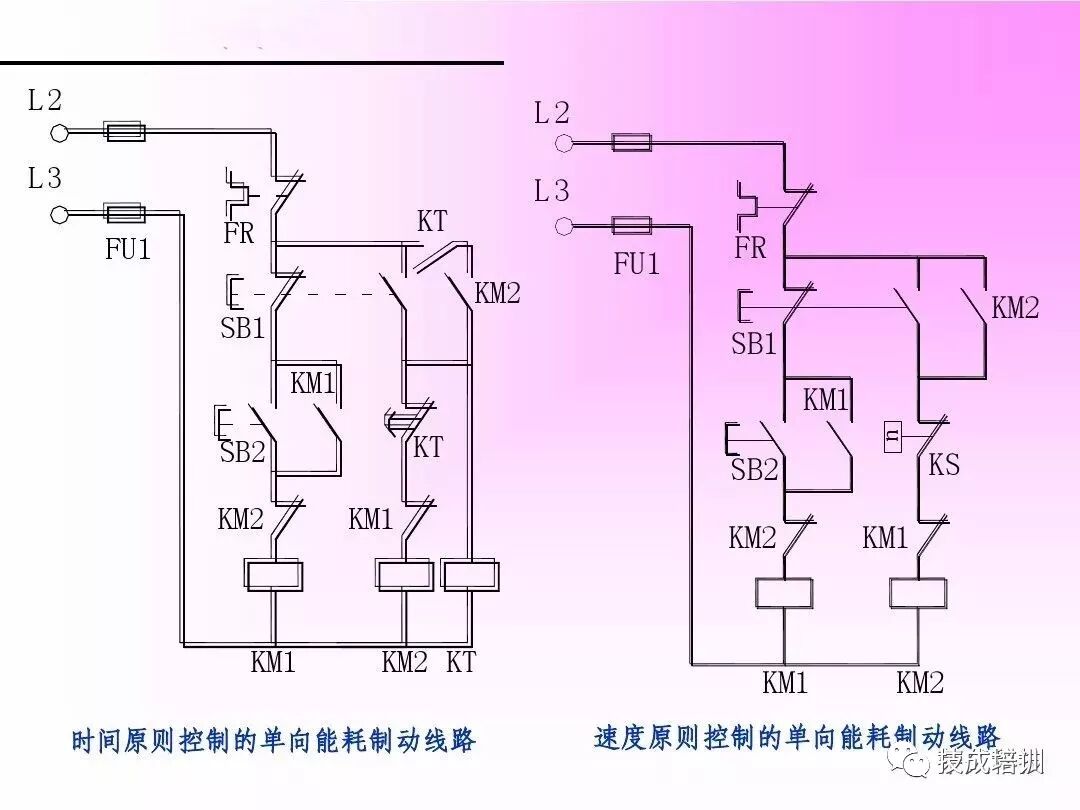

多種PLC控制電路接線圖，收藏一下的圖9

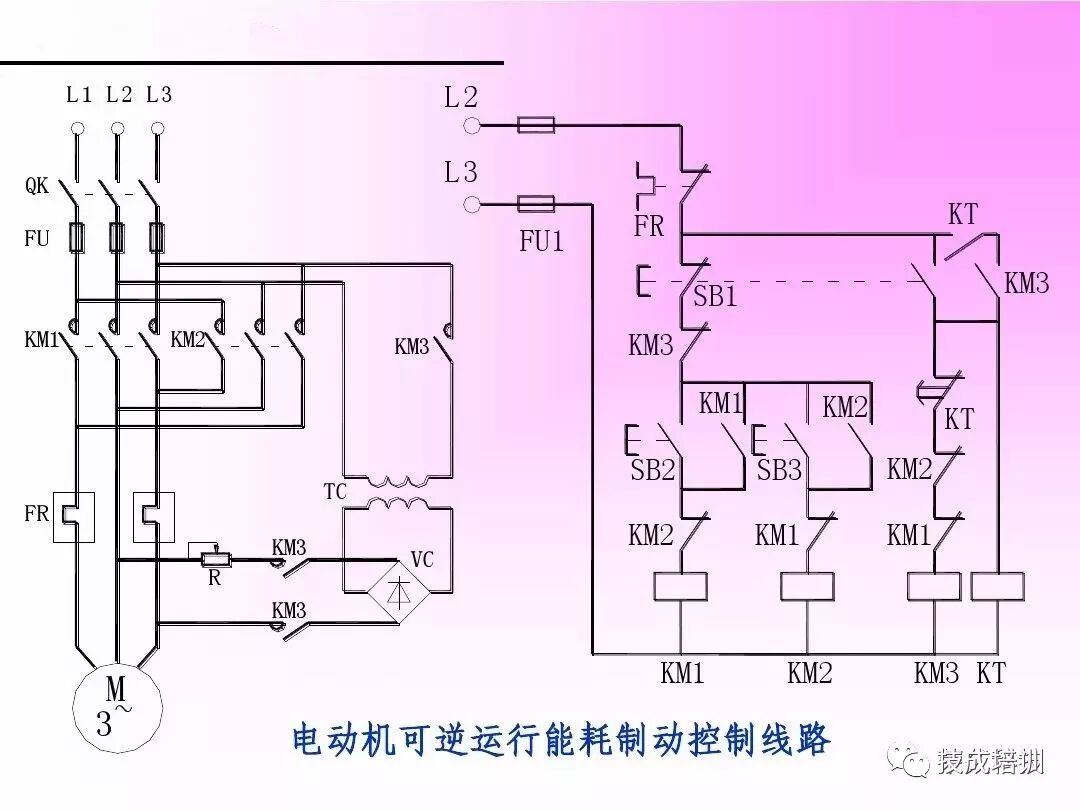

多種PLC控制電路接線圖，收藏一下的圖10

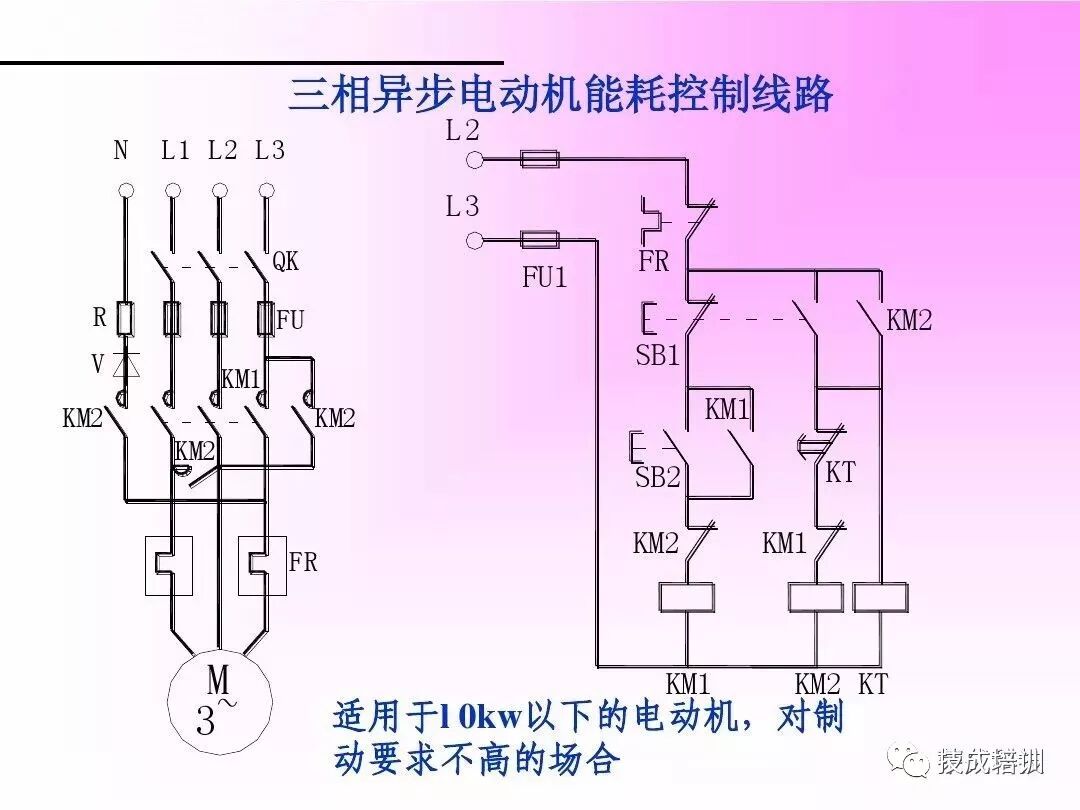

多種PLC控制電路接線圖，收藏一下的圖11

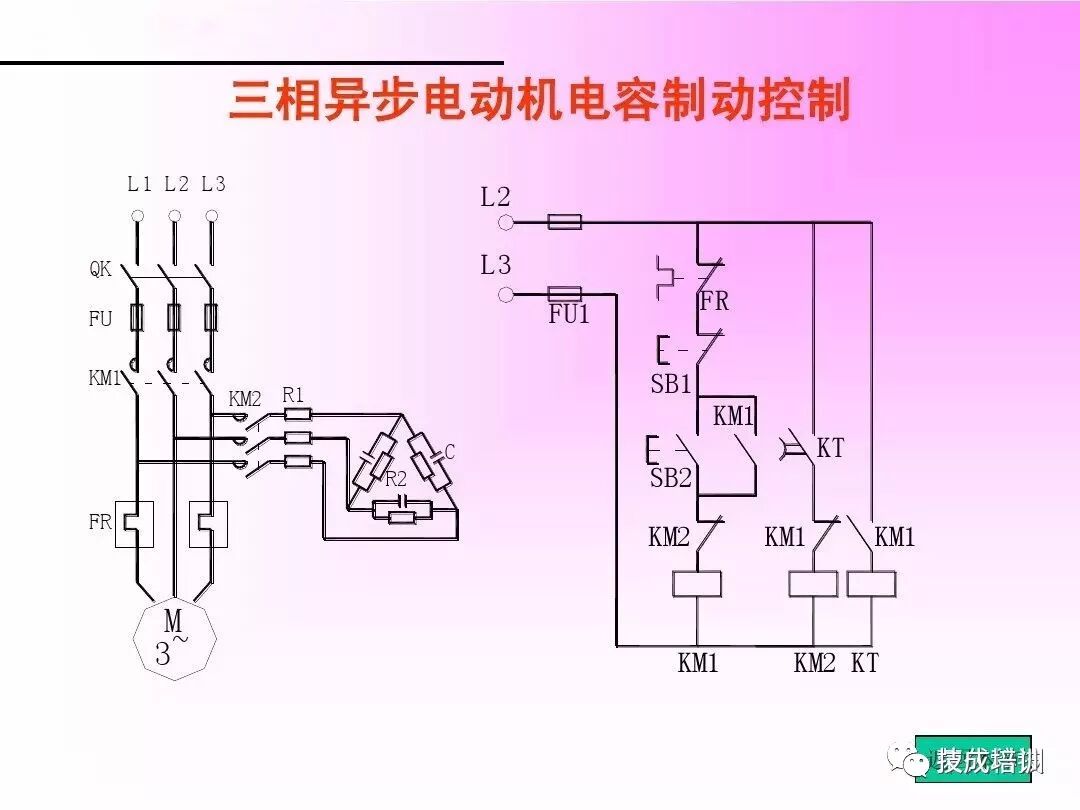

多種PLC控制電路接線圖，收藏一下的圖12

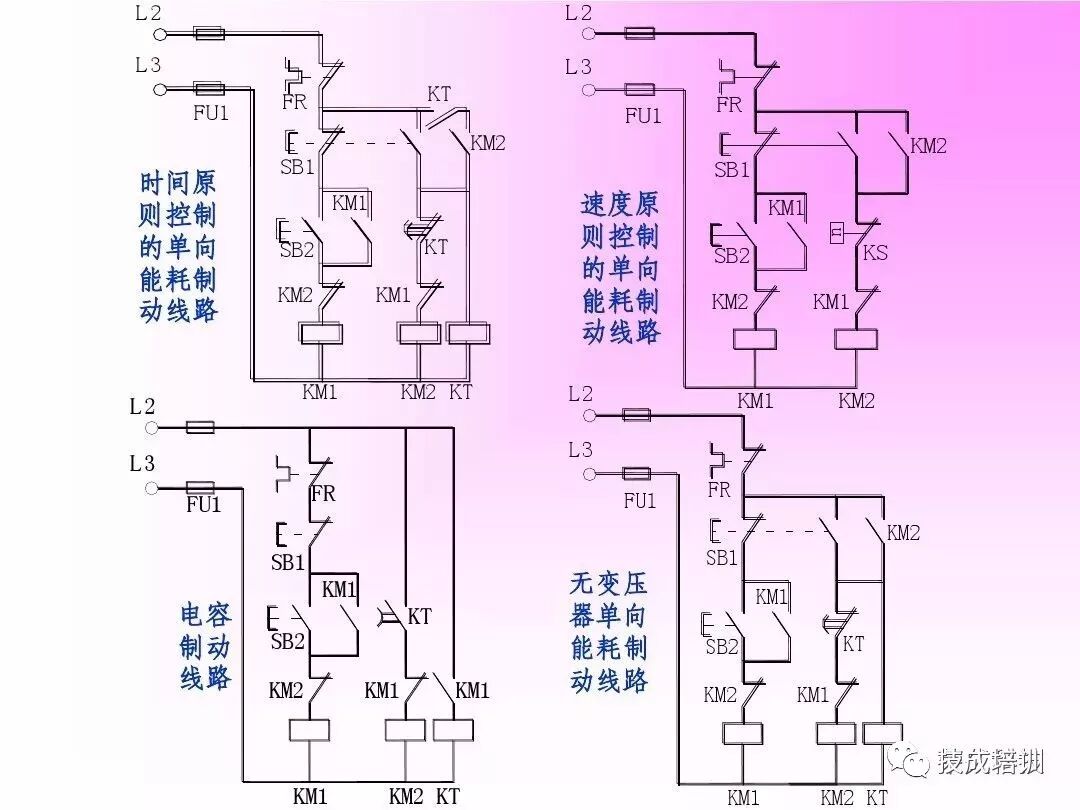

多種PLC控制電路接線圖，收藏一下的圖13

聲明：版權歸原作者所有，本文轉載只為學習分享，無商業用途，向原作者致敬，因部分文章來自網絡并多次轉載，未能找到原作者和原始出處，還望諒解，如若侵權，請掃碼關注小編微信號（woxinyijiu55828），會在第一時間處理，多謝！
