接地線有130V電壓70A電流?你知道為什么嗎?


有電友遇到個奇怪的事情來看看經過,前兩天下午沒事,走到公司變壓器那,看見水泥臺上有一根鐵絲,想伸手去把它拿起來,剛碰到鐵絲。一陣麻手,水泥臺居然有電。我立即跑回辦公室找來電工拿萬用表測量水泥臺和變壓器接地線竟然有130V的電壓,當時憑經驗以為是變壓器接地不良或者斷路,遂檢查接地線感覺接地良好沒有斷(這個變壓器的接地線有2條,當時安裝我監督的。用的是50X50的鍍鋅角鐵打下去2米多,上面連接是4X40的扁鐵焊接的),而且在這天的中午下了一場暴雨,也不可能出現接地不良的現象。



江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內?!斑@是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內?!斑@是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

接地線有130V電壓70A電流?你知道為什么嗎?的圖1



江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內?!斑@是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

江城,市中心,紫薇小區某單身公寓內。當清晨的第一縷陽光,透過玻璃照進臥室時,蕭陽迷迷糊糊的睜開了眼,發現自己正躺在一個陌生的房間內?!斑@是哪?” 他四處打量了下。這是一套面積并不大的單身公寓,房子裝修的倒也算精致,床頭擺了一個大大的棕熊玩偶。自己怎么會在這里?蕭陽揉了揉有些刺痛的腦袋,依稀想起了昨天傍晚發生的事情。昨天傍晚時分,他騎著電動車替店里去送外賣,在路上被一輛忽然出現的紅色轎車撞倒,隨后便失去了意識。蕭陽撐起身體,跳下床,但伸出去的手,卻碰到了一個軟軟薄薄的東西。嗯?這是什么?他很奇怪的拿起那軟軟薄薄的黑色透明物件,仔細瞄了一眼,差點鼻血狂噴而出。這,這竟然是一條女士的貼身衣物。輕盈剔透,薄如蟬翼,帶著絲絲女人香,沁人心脾。

沒有辦法只有停電檢查,遂逐路斷開每路負載,斷到釬焊爐1000安空開的時候沒有電壓了。到箱變下面檢查沒有發現破皮和電纜損壞,配電到車間釬焊爐是2條240平方的4相鎧裝電纜,大概有70米長,中間有過路穿管20米和電纜溝50米,鎧裝電纜覺得不會有老鼠咬得。

又斷開釬焊爐開關并送上配電房開關也沒有電壓,這就說明電纜沒有問題。又讓電工送上釬焊爐開關,馬上就有了130V左右的電壓,拿電流表測量設備接地線竟然有70A的電流,然后每路斷開調功器發現有一區電熱絲接線樁碰到外殼了。處理之后就沒有了。

事情是處理好了,但是疑問來了。為什么設備漏電,泄放大地了而離開設備幾十米遠的配電房有電,設備接地是接到廠房鋼架的,配電房是單獨接地沒有和廠房共地,我當時在之前處理的時候用一條10平方電纜將變壓器接地和廠房連到一起的時候電纜都發熱的要融化了,接好后電壓還有10幾V。

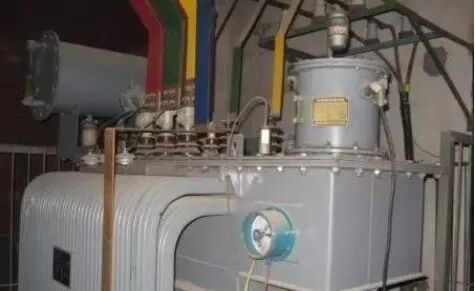

接地線有130V電壓70A電流?你知道為什么嗎?的圖2

電友回復:設備的接地電阻與變壓器接地電阻分壓造成的。你的電路是一相搭殼、設備接地電阻、變壓器接地電阻、變壓器中心點??傠妷菏?20V,如果兩個接地電阻相同,那么每個接地電阻上的電壓是110V,根據接地電流70A,可算出接地總電阻為3.14歐姆,再根據變壓器臺有130V電壓,算出接地電阻是1.85歐姆,車間接地電阻是3.14-1.85=1.29歐姆。出現這種危險情況的原因是設備外殼沒有接零,而是接地了,如果接零這種情況開關會跳閘。

電友1回復:應該是低壓電源供電從變壓器出來以后,使用三相四線制的系統,而不是比較安全的三相五線制系統。一般的五金廠都是這樣使用,重新更改系統要花費不少。

接地線有130V電壓70A電流?你知道為什么嗎?的圖3

接地線有130V電壓70A電流?你知道為什么嗎?的圖4

接地線有130V電壓70A電流?你知道為什么嗎?的圖5
