2021年3月， 三菱化學 曾透露，他們已開發出 4英寸GaN單晶襯底 ，并且正在開發6英寸的產品，而且晶體缺陷僅為普通GaN襯底的大約1/100-1/1000， “幾乎沒有缺陷” 。

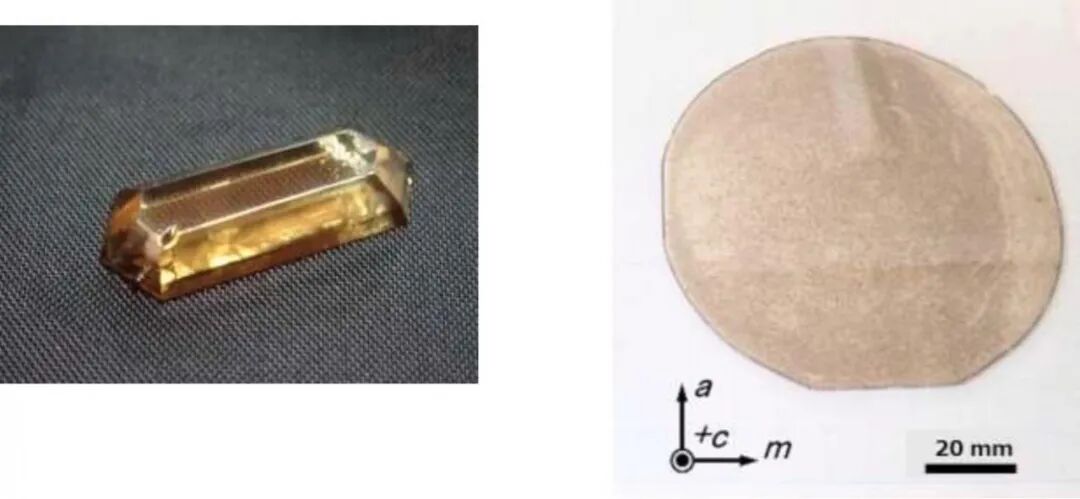

三菱4英寸GaN襯底

三菱還表示，2021年上半年他們將在日本建設大規模生產線，以將4英寸GaN襯底進行商業化實驗。最近，這條生產線傳來新消息。

5月18日， 日本制鐵所 宣布，他們將在日本室蘭工廠安裝一條批量生產GaN單晶襯底的示范生產線，并與三菱化學共同進行示范實驗。而且他們將會從 明年4月 開始供應4英寸GaN單晶襯底。

插播：加入第三代半導體大佬交流群，請加VX：hangjiashuo666

更大尺寸，壓力降低一半

三菱用的是什么大招？

據介紹，三菱化學的4英寸GaN襯底采用的是獨特的液相生長方法——低壓酸性氨熱法（LPAAT），這項技術是聯合日本東北大學開發的，好處是可制造大直徑、高質量和低成本的GaN襯底。

據“三代半風向”了解，從2015年開始，三菱化學就開發了特有的生產設備，采用液相法來提高氮化鎵襯底的生產效率，2017年制作了高質量的2英寸GaN襯底，將平均缺陷密度減少到以往產品的數百分之一。

相關參數

這項技術持續在改良。2020年6月，東北大學、日本制鋼所、三菱化學宣布開發出一種新SCAAT方法，實現了直徑2英寸以上尺寸的高質量GaN單晶襯底的批量生產。最近，他們已經能夠生產4英寸的GaN襯底。

據介紹，通常GaN單晶襯底的生長方法包括HVPE和酸性氨熱法（SCAAT）和鈉通量法。而東北大學的LPAAT工藝，與傳統的SCAAT方法不同，它可以在低壓下實現高質量晶體生長。（備注：日本制鋼所將這種方法稱為“SCAAT-LP”）。

據了解，該工藝的晶體生產壓力條件相對較低，約為100MPa，大約是之前SCAAT工藝的一半左右。

幾乎沒有翹曲

高純度無雜質

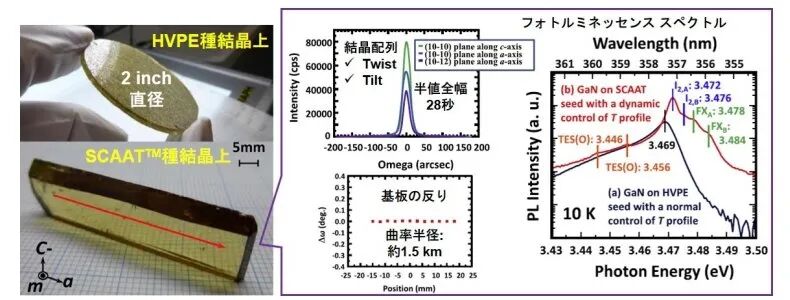

根據東北大學的論文，采用LPAAT制作的GaN襯底具有較低的晶體鑲嵌特性，而且對稱/不對稱平面上的X射線鎖定曲線的半值寬度在28秒以?xún)?nèi)。同時，其晶體結構特性非常好，曲率半徑為約1.5km，基板幾乎沒有翹曲。

獲取該論文請加微信：hangjiashuo666。

此外，由于長晶爐的內壁涂有銀，從抑制了鐵、鎳等污染，防止了意外的雜質混入GaN晶體中。通過低溫光致發光發現，該方法獲得了優異的結晶度和高純度。

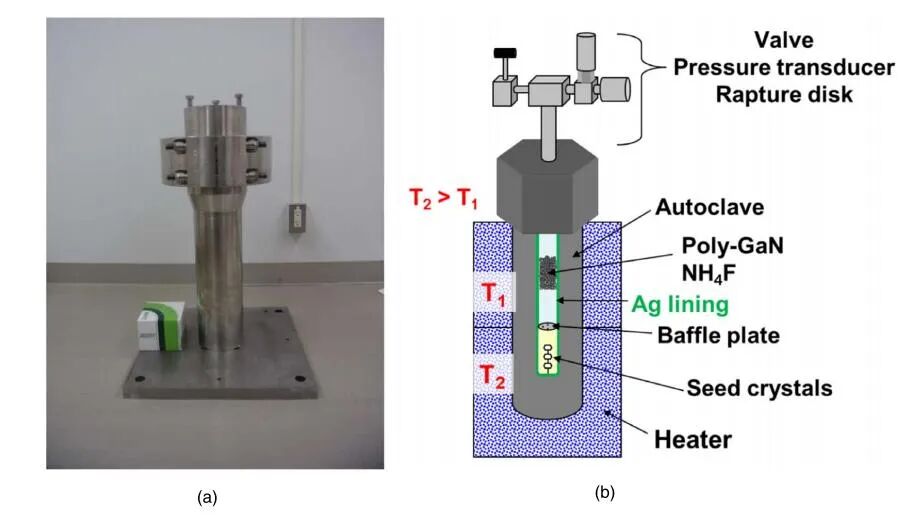

長晶爐結構圖

根據日本制鋼所的說法，室蘭工廠示范線將對“SCAAT-LP”技術的穩定供應進行驗證。據報道，該示范線的總面積為266m²，并引入了大型高壓釜設備、加熱器、控制設備、氨氣供應/吸收設備、高純度氣體凈化設備等。

實驗完成后，他們將會把要將SCAAT-LP應用于120 mm或更大的長晶爐，以生產直徑4英寸或更大且具有出色晶體結構特性的GaN襯底。同時，他們還將通過SCAAT-LP方法進一步改善GaN單晶的光學和電學特性。
