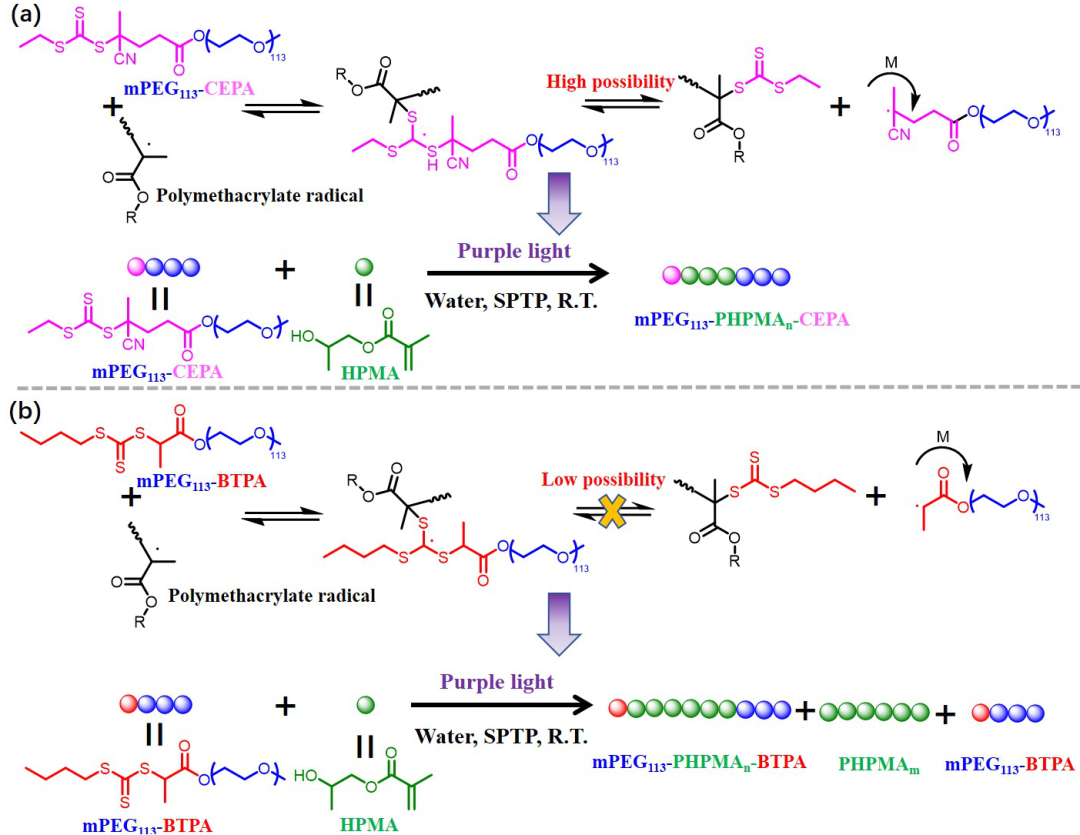

圖1. mPEG₁₁₃-CEPA與mPEG₁₁₃-BTPA調控HPMA的非均相RAFT聚合的機理示意圖。

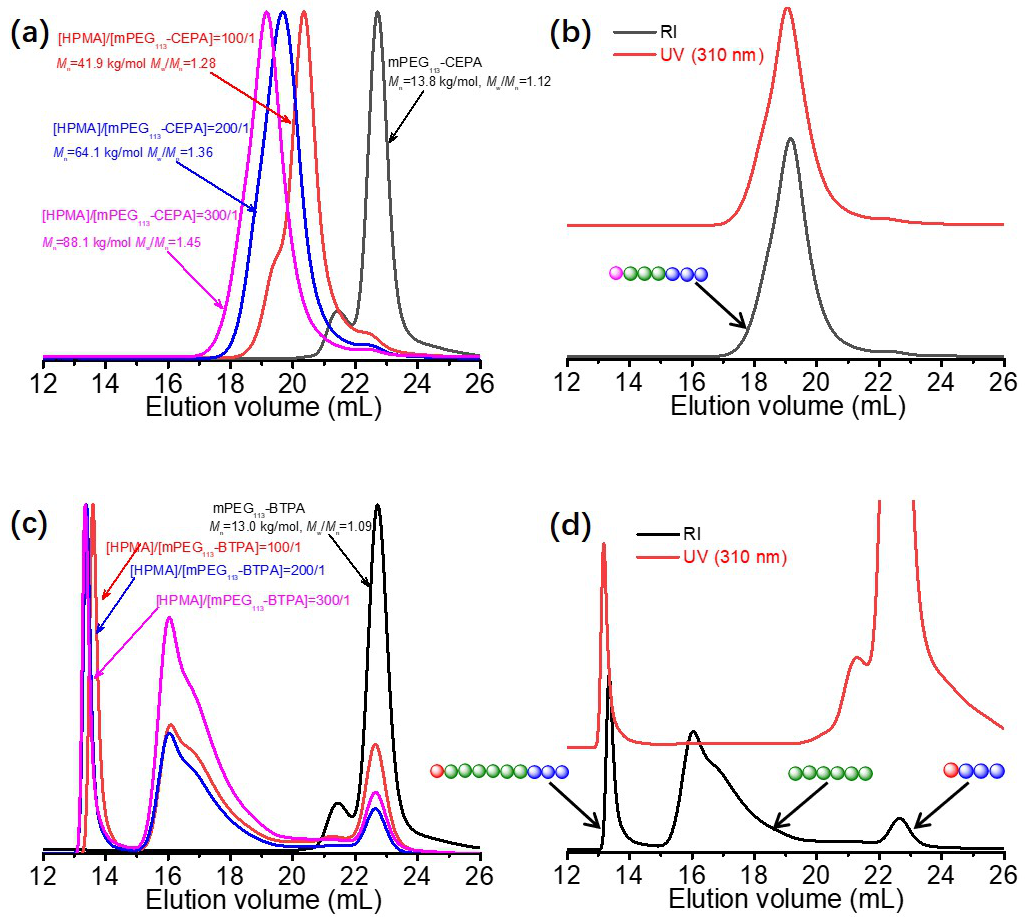

最近，廣東工業大學高分子材料與工程系譚劍波教授與張力教授團隊另辟蹊徑，成功把弱RAFT聚合調控性應用于非均相RAFT聚合中，建立了新的非均相RAFT聚合體系，為合成功能聚合物納米材料提供了新的策略。首先，研究人員使用對甲基丙烯酸酯單體調控性好的mPEG₁₁₃-CEPA與對甲基丙烯酸酯單體調控性差的mPEG₁₁₃-BTPA調控甲基丙烯酸羥丙酯（HPMA）的光引發非均相RAFT聚合（圖1）。由于mPEG₁₁₃-CEPA對HPMA的調控性好，最終能得到分子量分布窄的mPEG₁₁₃-PHPMA二嵌段共聚物；而由于mPEG₁₁₃-BTPA對HPMA的調控性差，最終的產物中包含分子量高的mPEG₁₁₃-PHPMA二嵌段共聚物、不可控的PHPMA均聚物與未參與反應的mPEG₁₁₃-BTPA，GPC結果進一步確認了mPEG₁₁₃-CEPA與mPEG₁₁₃-BTPA調控下的聚合物組成（圖2）。mPEG₁₁₃-BTPA的RAFT聚合調控性差并且聚合物分子量分布寬，但是TEM表征發現最終所得的聚合物粒子為單分散的聚合物微球，可通過調控[HPMA]/[mPEG₁₁₃-BTPA]的比例對聚合物微球的粒徑進行精準調控（圖3）。這些結果表明把弱RAFT聚合調控性應用于非均相RAFT聚合中，有可能為精準制備各種聚合物粒子提供新的思路。

圖2. (a, b) mPEG₁₁₃-CEPA調控HPMA非均相RAFT聚合所得產物的GPC圖，(c, d) mPEG₁₁₃-BTPA調控HPMA非均相RAFT聚合所得產物的GPC圖。

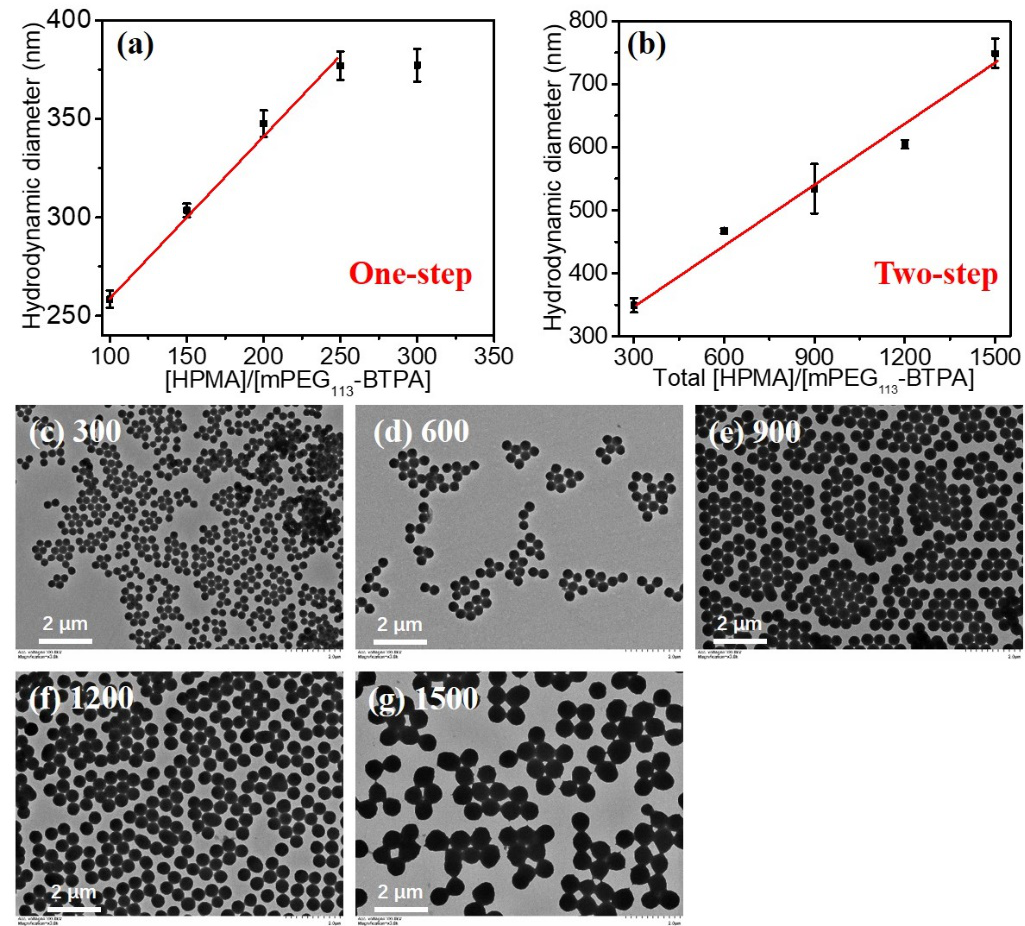

圖3. mPEG₁₁₃-BTPA調控HPMA非均相RAFT聚合合成不同尺寸的聚合物微球。

接著，研究人員深入探討了mPEG₁₁₃-CEPA與mPEG₁₁₃-BTPA同時存在于一個聚合體系中的調控行為進行了研究，把單獨使用mPEG₁₁₃-CEPA的聚合體系作為對照，結果發現等量的mPEG₁₁₃-BTPA加入對于所形成聚合物的組成沒有影響，表明mPEG₁₁₃-BTPA處于休眠狀態基本沒有參與聚合反應。這些結果首次揭示了同一聚合體系中，強RAFT調控性的RAFT試劑主導了RAFT聚合過程而弱RAFT調控性的RAFT試劑基本不參與反應，為功能聚合物材料的制備提供了新的思路。如目前的非均相RAFT聚合所合成的聚合物納米粒子表面缺乏足夠的活性基團，因此難以進行表面改性或合成表面相分離結構的多組分聚合物納米粒子，限制了進一步的應用。受以上研究工作啟發，研究人員合成了端基分別為CEPA與BTPA的雙功能大分子RAFT試劑，并應用于光調控聚合誘導自組裝(Photo-PISA)中（圖4）。在Photo-PISA中，BTPA基本不參與反應從而在所形成的納米粒子表面有大量BTPA基團（圖4），所得的聚合物納米粒子可進一步用于表面改性及制備多組分聚合物納米粒子。

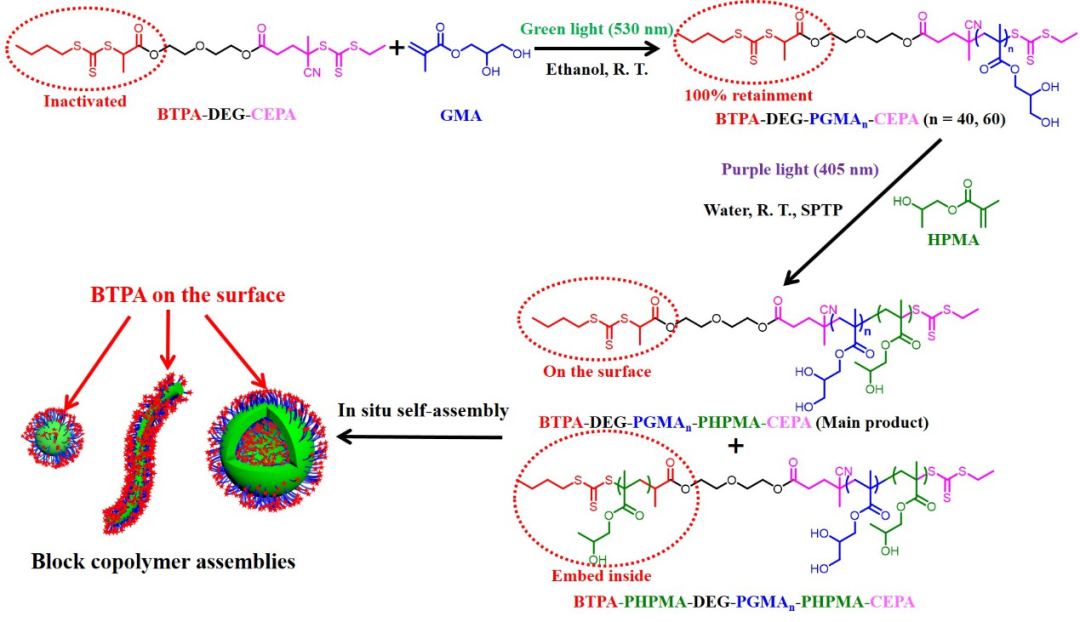

圖4. 端基分別為CEPA與BTPA的雙功能大分子RAFT試劑用于非均相RAFT聚合中制備表面有BTPA的聚合物納米材料示意圖。

將弱RAFT調控性應用于非均相RAFT聚合中，不僅可實現新型聚合物粒子的可控合成，還為RAFT聚合的研究提供了新思路，打破了RAFT聚合中只追求良好RAFT調控性的思維慣性。該研究工作得到國家自然科學基金委、廣東省教育廳、廣州市科創委、廣東省珠江學者（青年學者）項目的資助。該研究工作也得到了廣東希貴光固化材料有限公司賴俊偉工程師的大力支持。相關成果以“Utilization of Poor RAFT Control in Heterogeneous RAFT Polymerization”為題發表在Macromolecules (acs.macromol.1c00381)上。

論文鏈接：

https://pubs.acs.org/doi/10.1021/acs.macromol.1c00381

相關進展
