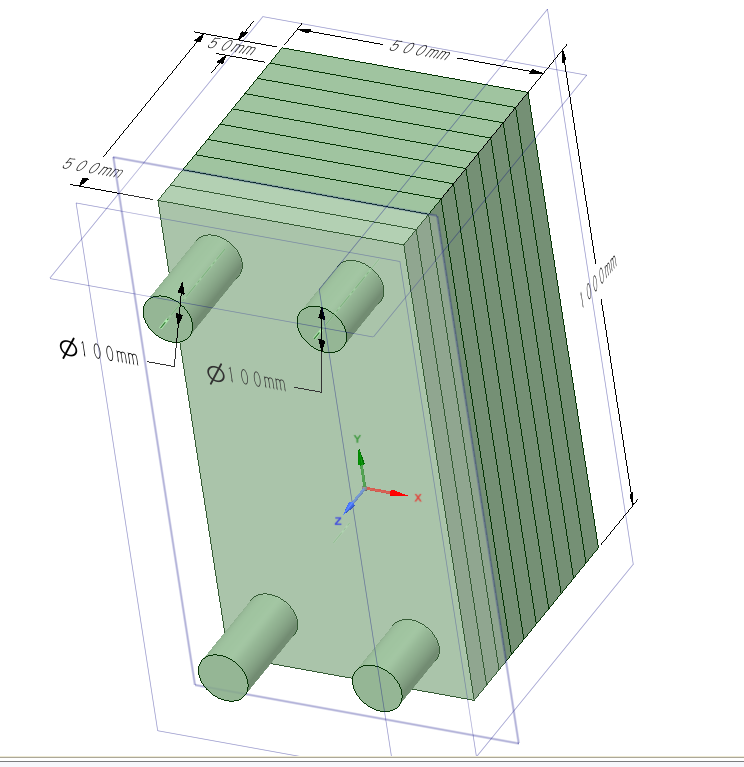

如下圖所示的冷熱水換熱器（SpaceClaim模型），換熱板部分共十層，每五層（間隔）連通。長管一端進80℃熱水，短管一端進10℃冷水，另兩端均出水。

本例SpaceClaim模型關鍵提示：需要在不同的域之間設置共享拓撲，否則無法設置傳熱耦合面。

相關操作可以參考本公眾號之前的推送《三維網格劃分中無厚度面的處理（三）》

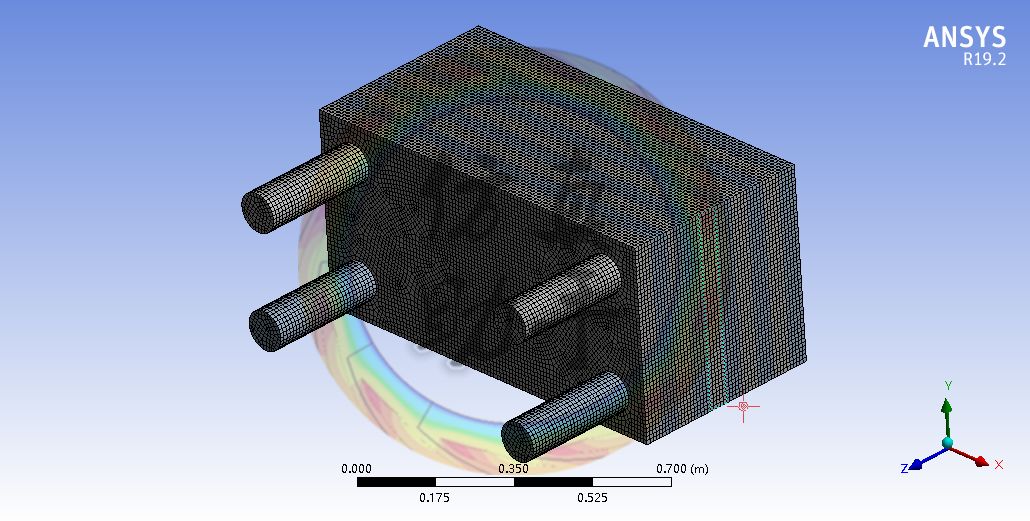

ANSYS MESH網格（FLUENT檢測質量不低于0.7），如下圖。

1、穩態計算

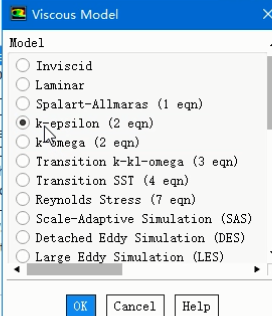

2、標準k-ε湍流模型

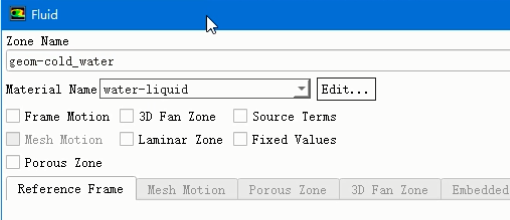

3、流體介質設置

4、打開能量方程

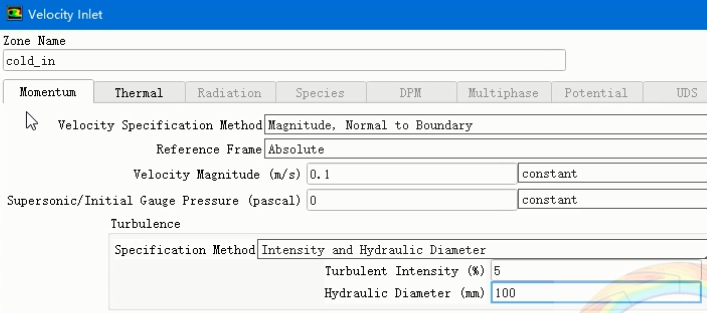

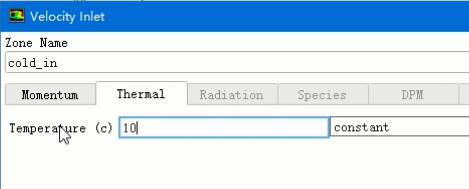

5、冷水入口速度、溫度

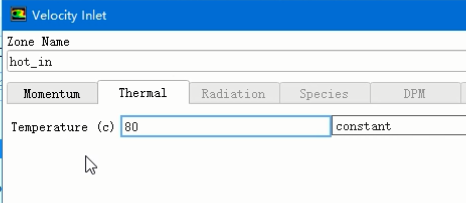

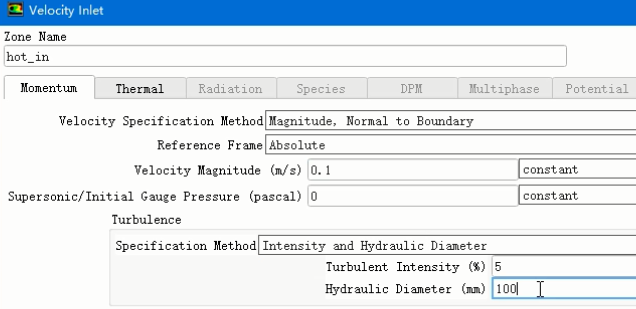

6、熱水入口速度、溫度

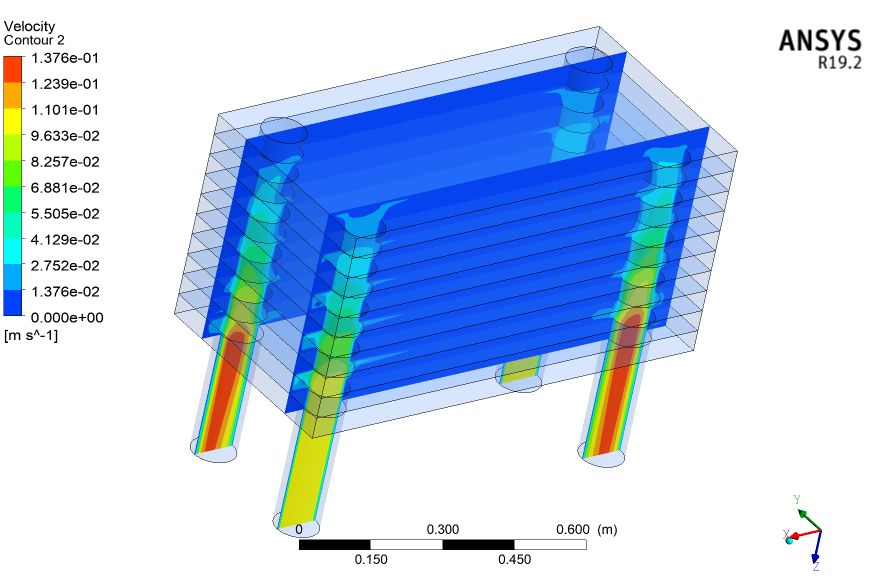

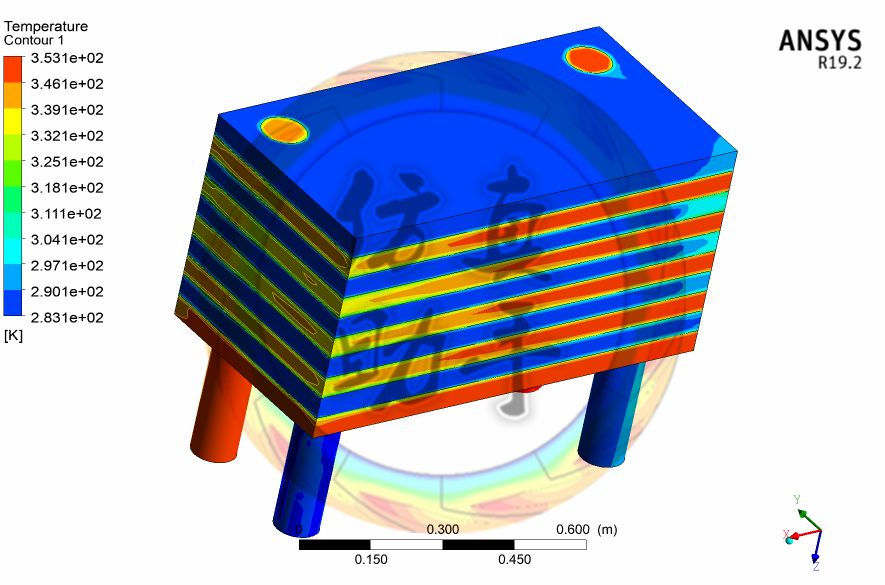

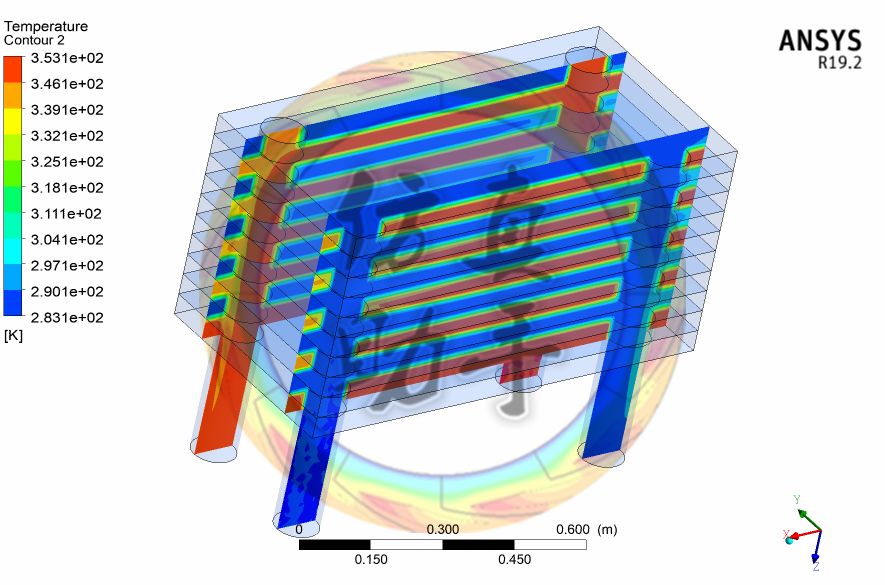

7、初始化并計算，殘差曲線如下

1、使用ANSYS WORKBENCH19.2制作案例：SpaceClaim建模；ANSYS MESH網格；FLUENT仿真；POST云圖成圖。

2、以上過程均有高清視頻，總時長約40分鐘，可在平臺購買。
