確保脫硫脫硝與焦?fàn)t生產的技術措施
瀏覽：2018
焦?fàn)t煙道氣脫硫脫硝裝置的作用是將焦?fàn)t煙道氣中的SO2和NOx含量降至國家環保政策規定的標準后排放, 實現途徑是通過引風機將煙道氣從煙道中抽出, 經過單元設備處理后再排放。在引風機抽出煙道氣的過程中, 不僅要在煙道上開孔, 還要在引風口與煙囪之間增設切斷閥, 以利于煙氣的抽出。在抽出過程中, 要在引風口設置調節閥, 用于調節分煙道吸力, 還要增加分煙道吸力的報警與聯鎖, 以保證焦?fàn)t加熱交換系統的壓力制度。
處理后的煙道氣放散有兩種途徑:一是回到焦?fàn)t煙囪 (砌體) 后排放;二是直接通過新的煙囪 (鋼制) 排放。無論采用哪種排放方式, 在脫硫脫硝事故狀態下勢必對焦?fàn)t生產造成影響, 尤其是突發事故產生的影響不可估量。通過生產實踐證明, 焦?fàn)t煙囪熱備是一項保證焦?fàn)t安全生產的有效措施。
2、煙囪熱備的注意事項
目前有些焦化廠脫硫脫硝后煙氣排放采用鋼煙囪替代焦?fàn)t原有煙囪。廠內配備兩路電源供電, 脫硫脫硝風機一開一備, 來保證焦?fàn)t的穩定生產。但在全廠停電等極端事故狀況下, 鋼煙囪因吸力不足無法維持焦?fàn)t加熱交換系統的壓力制度, 極易引發焦?fàn)t重大安全事故。經歷過停電等極端事故的焦化廠, 都會恢復焦?fàn)t煙囪的熱備作用, 由此可見焦?fàn)t煙囪熱備對于焦?fàn)t安全生產的重要性, 熱備煙囪根部吸力一般控制在-350~-600Pa,方能保證該焦?fàn)t的穩定生產。
(1) 設置自動升降閘板

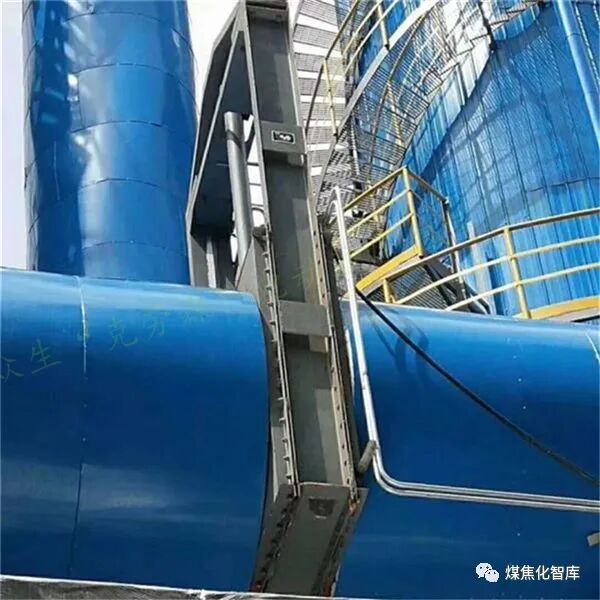

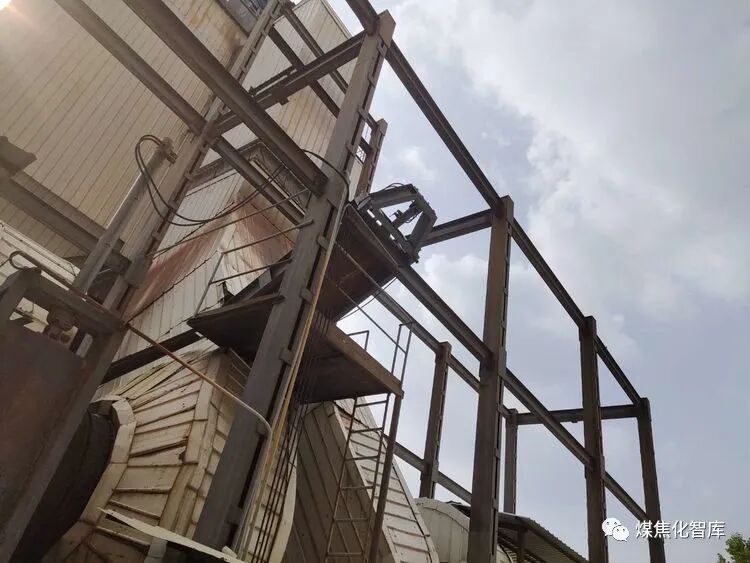

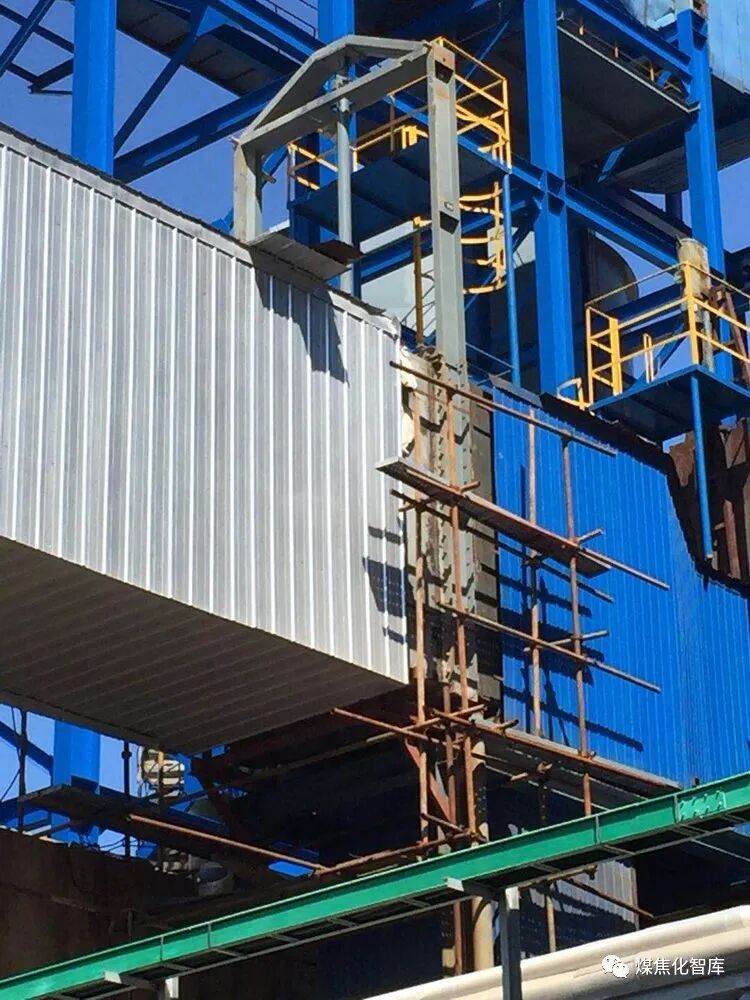

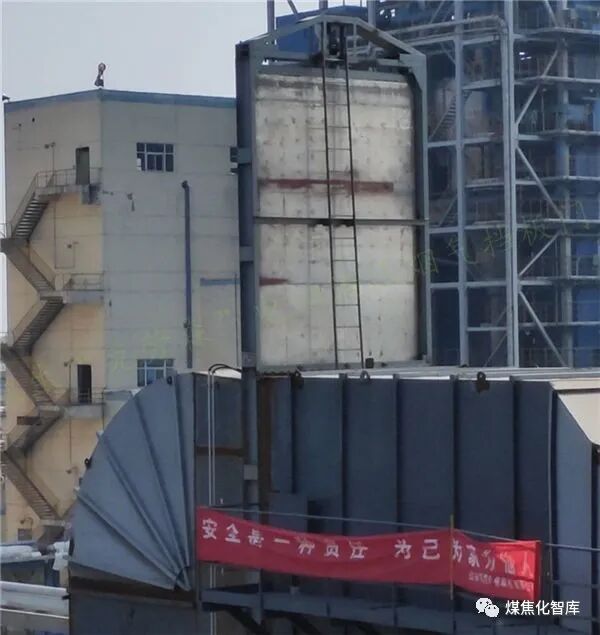

在煙囪和取風口之間增設閘板, 專門供脫硫脫硝裝置使用。該閘板應與脫硫脫硝裝置風機進行聯鎖控制, 并且能實現自動操作。脫硫脫硝裝置運行時, 該閘板放下, 切斷氣流通道, 煙氣由引風口引出。當脫硫脫硝裝置的風機停止運行時, 該閘板自動提起, 煙氣通過煙囪排入大氣。
經過多年脫硫脫硝生產實踐, 總煙道閘板已逐漸取代煙道翻板。因翻板轉動過程中容易受到卡阻, 在事故狀態下不能及時被打開, 給焦?fàn)t安全生產造成嚴重隱患。在故障或停電時, 設置自動升降閘板為安全生產提供重要保障。即便是舊廠改造項目, 也應增設總煙道閘板。
脫硫脫硝裝置作為一個獨立的單元設備, 與焦?fàn)t生產緊密相關, 所以必須與焦?fàn)t中控室建立聯系、進行通訊, 同時設置必要的聯鎖控制。例如:脫硫脫硝裝置的運行狀態應在焦?fàn)t中控室顯示。若焦?fàn)t脫硫脫硝裝置發生故障, 且煙道閘板不能及時打開, 此時應該停止加熱交換系統的煤氣供入, 并設置聯鎖控制, 如聯鎖控制不當, 將導致嚴重事故。
在脫硫脫硝裝置故障且煙道閘板不能及時打開的情況下,須聯鎖液壓交換機關閉加熱煤氣, 保證焦?fàn)t生產安全。若是在全廠停電等特殊情況下, 液壓交換機的啟動須由蓄能器完成。在舊焦?fàn)t上配備液壓交換機蓄能器是非常必要的, 以保證特殊情況液壓交換機能正常動作。
蓄能器需滿足完成一次煤氣、空氣及廢氣交換的能力,即滿足兩個油缸往復一次的能力。
脫硫脫硝是實現焦?fàn)t煙道氣達標排放的一個有效途徑,其穩定運行直接關系到焦?fàn)t的安全生產。在具體生產操作時, 應將脫硫脫硝裝置作為焦?fàn)t生產操作的一個子系統考慮。可采用如下措施確保焦?fàn)t的安全生產：
(1) 脫硫脫硝裝置與焦?fàn)t中控室建立通訊并設置必要的聯鎖控制；
(2) 采用煙囪熱備的方式進行煙氣排放；
(3) 液壓交換機應設有蓄能器。
來源：煤焦化技術智庫
