橋架：跨接表識，彎曲度一致

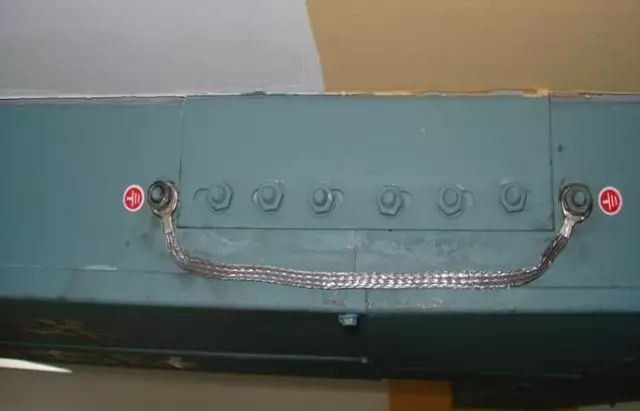

▲ 橋架跨接線連接要注意：用抓墊、平墊或把噴塑橋架的漆刮掉再用平墊、彈簧墊壓緊。鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓（強標） 。至于支架的接地，就是把支架與橋架連接處固定刮漆就可以（或是抓墊）。接地線最小截面不小于4平方米。

▲ 金屬電纜橋架及其支架全長應不少于2處與接地（PE）或接零（PEN）干線相連接；

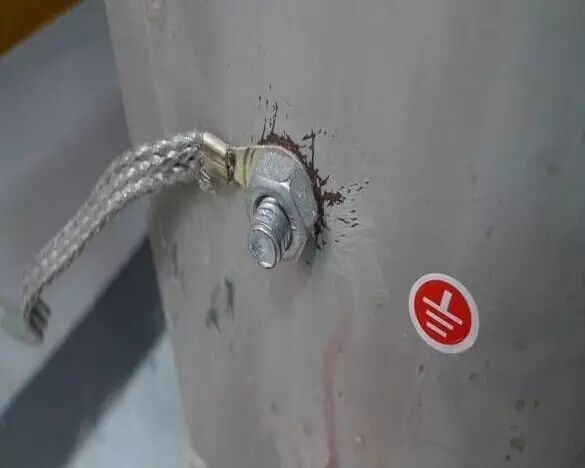

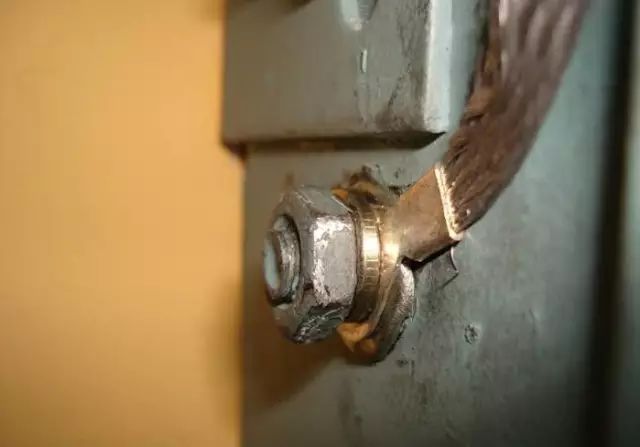

▲ 跨接線壓線處細部做法：

注意墊片及順序及螺栓外露的長度及接地標識、螺栓的位置；不能用連接螺栓固定跨接線。

螺栓的個數；壓接位置

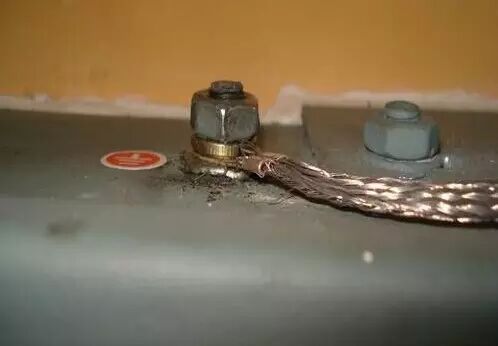

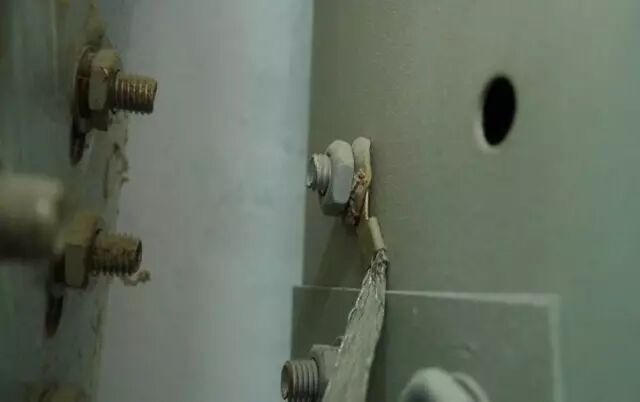

破漆壓接不夠規范，沒彈簧墊及平墊

錯誤的壓接，順序不對

重要房間橋架的接地

重要房間橋架的接地

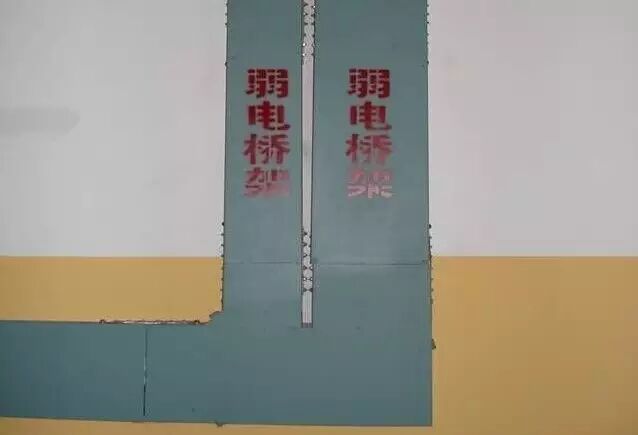

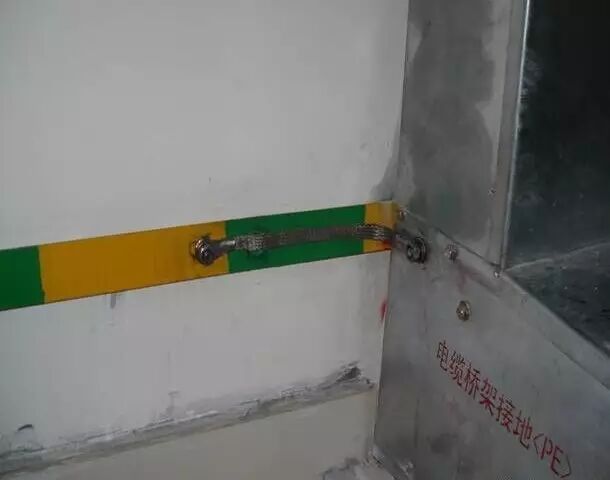

電井內橋架接地及表識

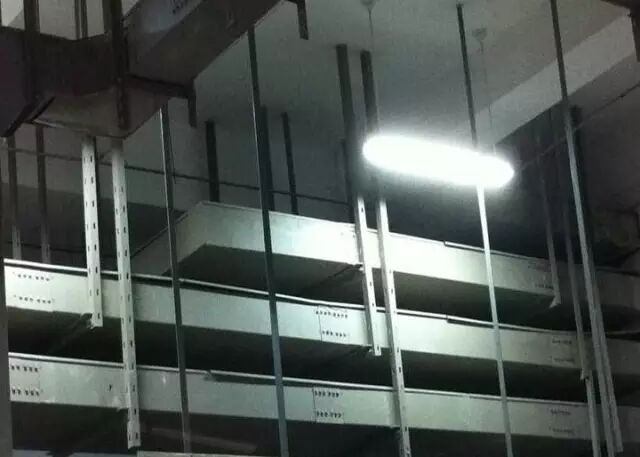

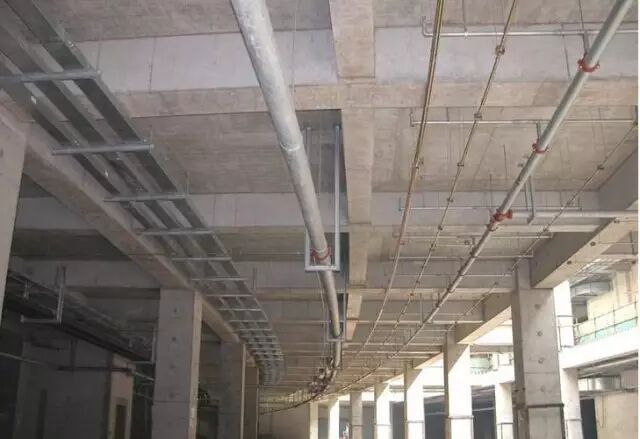

▲ 橋架的安裝：橫平豎直，彎頭處要平緩。當橋架分層時，最好用組合架。

▲ 橋架內部要加設防火封堵或加設防火包。

▲ 鋼制30米，鋁合金及塑料的15米要加伸縮節。過建筑物變形縫處（伸縮縫、沉降縫）加補償裝置。

▲ 橋架的支架間距一般要求水平的為1.5-3米，垂直的為2米一個。

▲ 螺母位于橋架的外側。當支架與鋁合金橋架連接時，注意防電化措施。

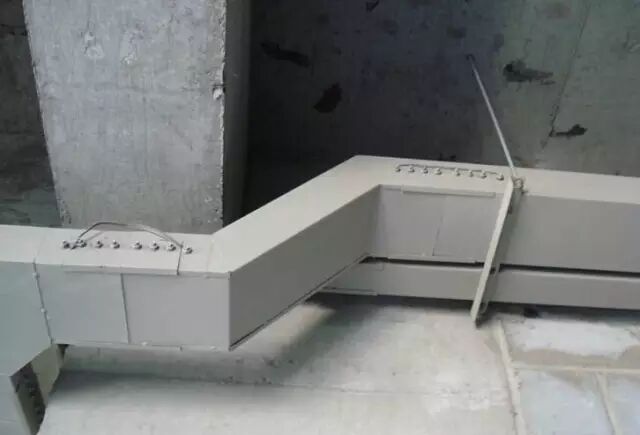

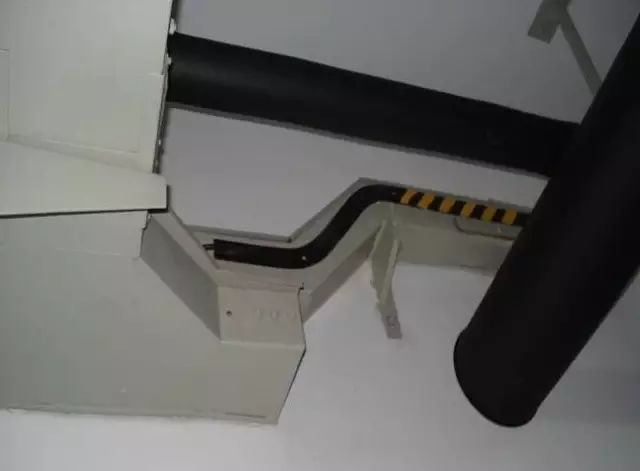

▲ 注意轉彎處支架的設置。

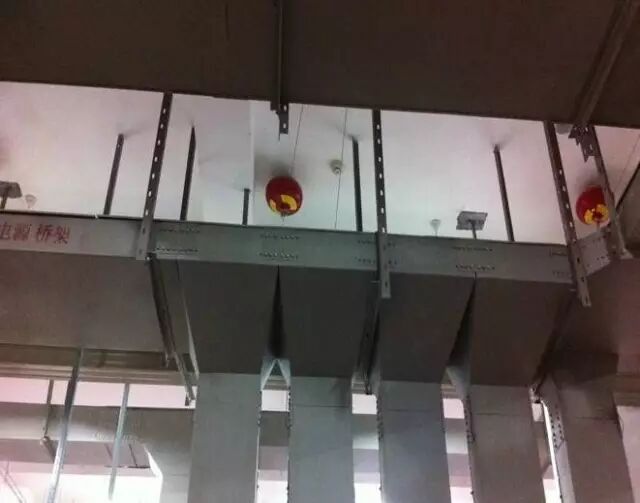

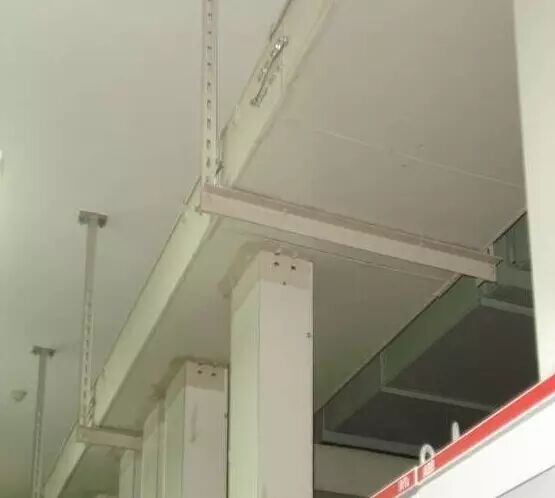

▲ 配電室大型橋架要采用可調式組合支架 大型工程橋架彎曲度要一致。

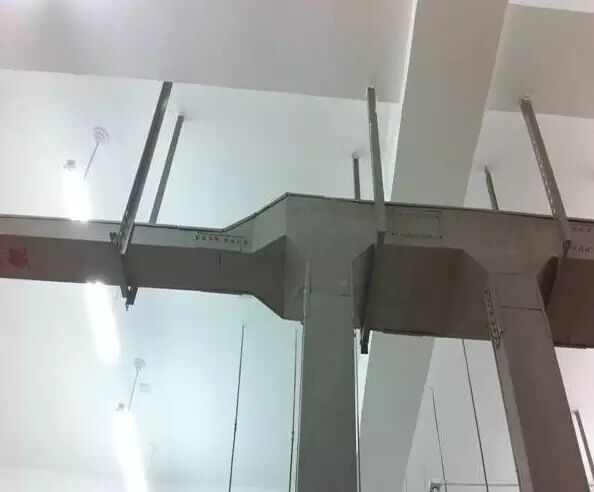

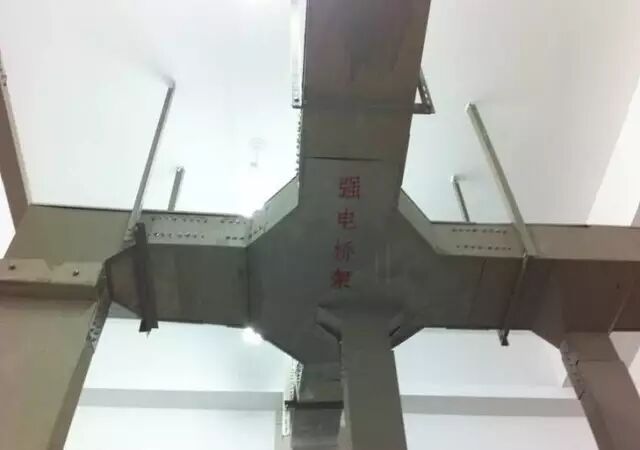

三通變徑使用合理

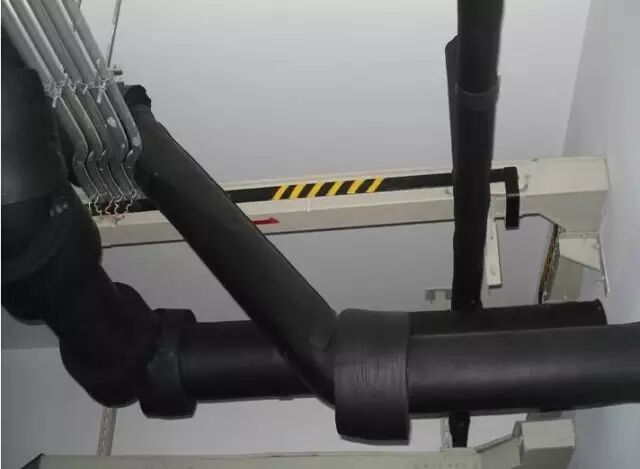

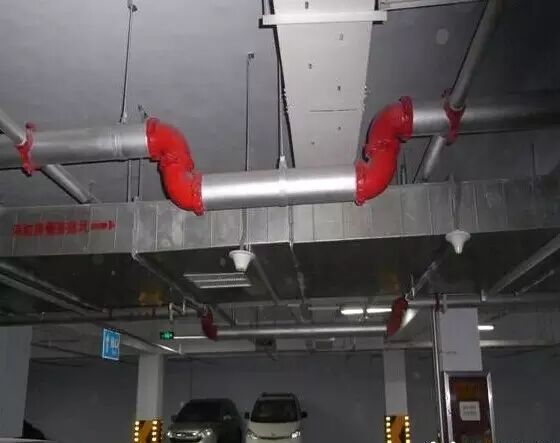

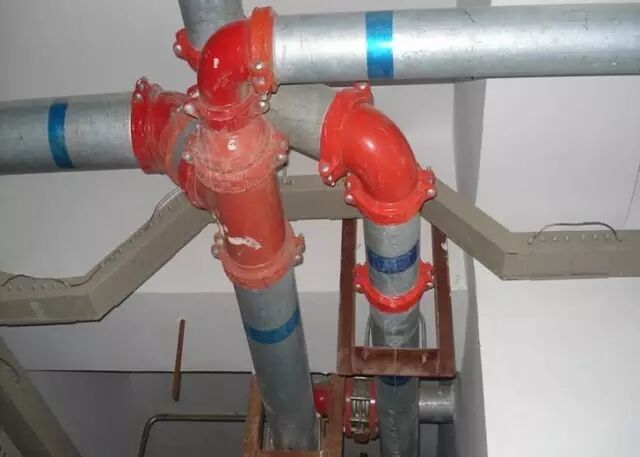

橋架與水管交叉處橋架在上，實在沒法布置的在橋架上方要做一擋水罩

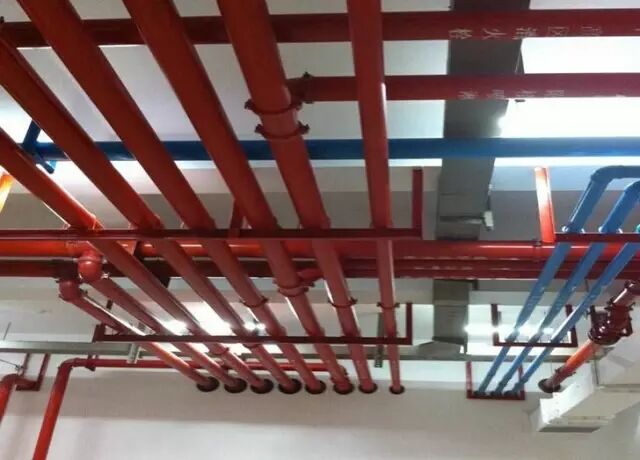

橋架提早做在上

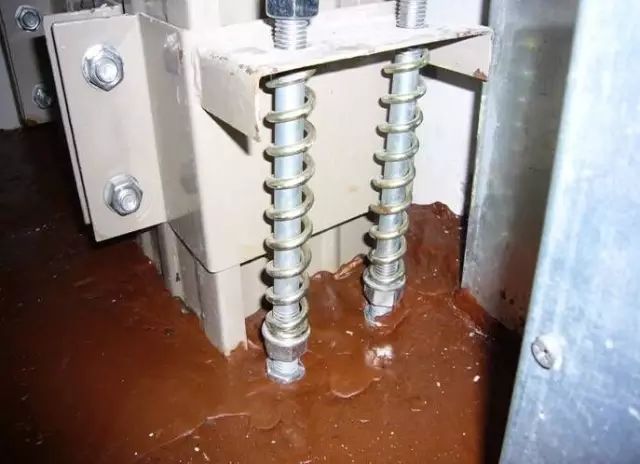

漂亮的橋架支墩

橋架封堵的新工藝，真是方便！
