在模具設計中，遇到特殊產品時，采用雙重滑塊結構，往往能起峰回路轉，柳暗花明的作用。

我們設計模具時總會碰到一些比較復雜的機構，如滑塊里面出滑塊、滑塊里面出斜頂、滑塊里面出頂針等，今天給大家分享三個經典結構。

案例一：

1. 滑塊設計思路：必須先將內側的倒扣先脫離，再一起側向抽芯，如圖所示，綠色小滑塊必須先往中間抽芯，脫離內扣。

2. 驅動綠色小滑塊的力為灰色的驅動塊，設計燕尾槽配合，靠斜導柱驅動，如圖所示：

3. 由于綠色小滑塊必須先抽出扣位，大滑塊先不能抽芯，所以必須做延遲機構，大滑塊的斜導柱過孔設計為橢圓形，如圖所示：

4. 綠色小滑塊必須設計限位裝置，讓其沿著脫扣的方向滑動，如圖所示：

案例二：

1. 此產品有兩處側孔，做普通滑塊無法出模，需要設計滑塊里面出滑塊。

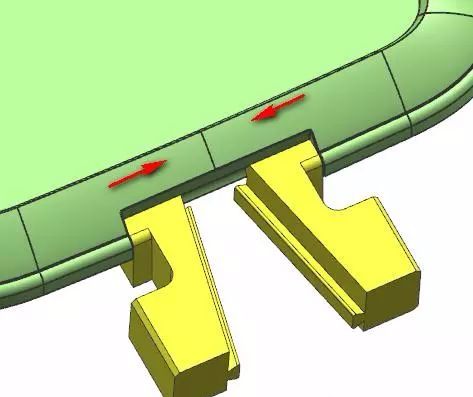

2. 首先設計兩個小滑塊，且斜面帶燕尾槽，小滑塊出模方向為紅色箭頭方向。

3. 小滑塊滑動時需做管位，后模仁需要開一個導向槽，如圖所示：

4. 設計驅動小滑塊的鑲件，與小滑塊的燕尾配合，如圖所示。

5. 斜導柱驅動滑塊側向抽芯，通過燕尾槽配合驅動小滑塊向里抽芯，完成側向孔抽芯。

案例三：

1. 先把滑塊鑲件設計出來，里面的骨位先暫時不用處理，如圖所示。

2. 設計小滑塊，采用燕尾槽帶動小滑塊，粉紅色的方塊為定位塊，黃色驅動塊往箭頭方向抽，由于燕尾槽的作用，小滑塊向下滑動，脫離倒扣 :

3. 利用斜導柱驅動滑塊，滑塊需做延遲抽芯，先驅動黃色的驅動塊，驅動小滑塊抽芯，等脫離倒扣后，延遲抽芯到位，繼續抽芯，脫完所有倒扣 。
