說到正反轉，想必大家并不陌生吧！學過電工或者從事電工都有接觸過電機正反轉電路圖，現在教大家如果用S7-200SMART PLC梯形圖程序的方式來表示正反轉電路，正反轉電路在梯形圖表示有兩種方式，接下來給大家解析！

方式一：電機聯鎖正反轉控制

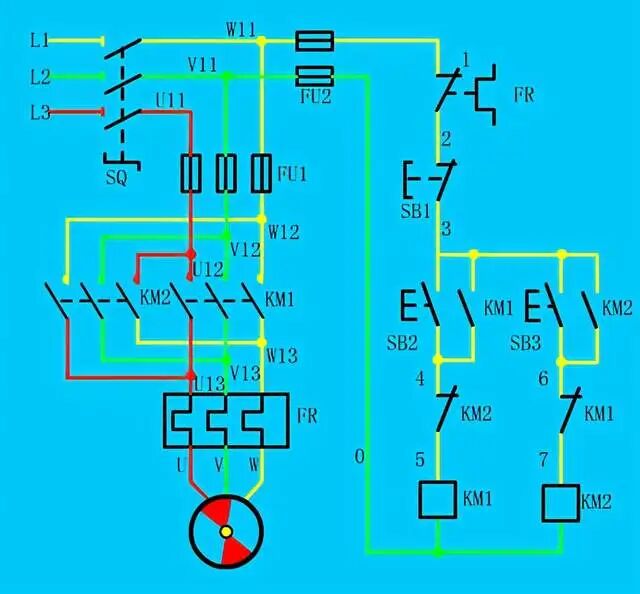

第一步：（聯鎖正反轉電路圖）

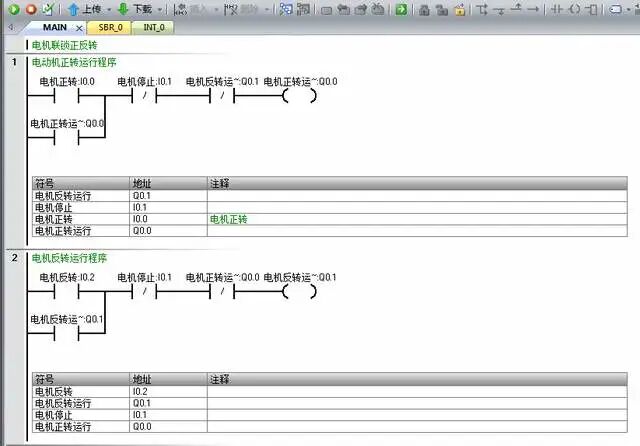

第二步：（編寫梯形圖）

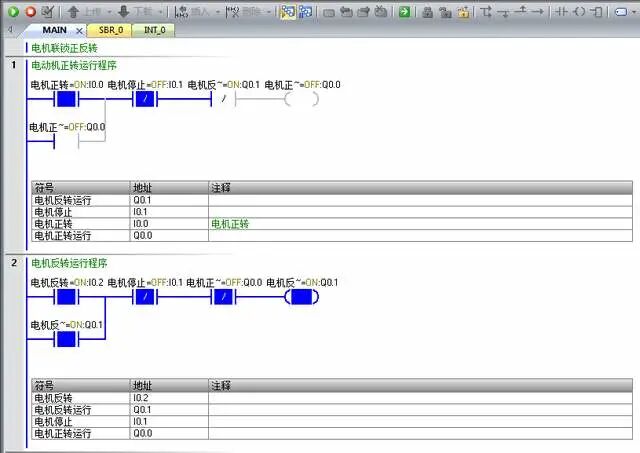

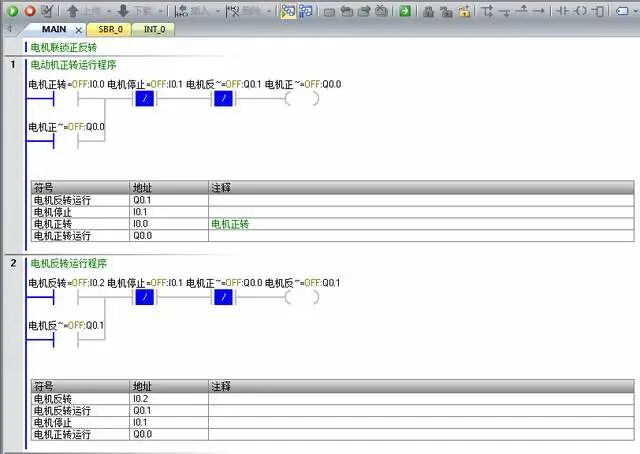

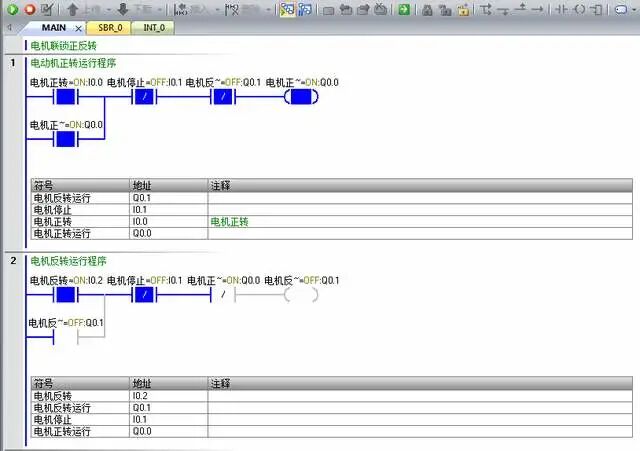

第三步：（運行演示）程序監視狀態下：

當按下I0.0電機正轉啟動按鈕，電機正轉運行開始，這時再按下I0.2電機反轉啟動按鈕，發現電機還是在正轉并沒有切換到反轉。

按下電機停止按鈕I0.3，這時電機已停止運行，接著按下I0.2電機反轉啟動按鈕，電機反轉啟動，這時再按下I0.0電機正轉啟動按鈕，發現電機還是反轉并沒有切換到正轉，這就是電機聯鎖控制。

方式二：電機雙重聯鎖控制

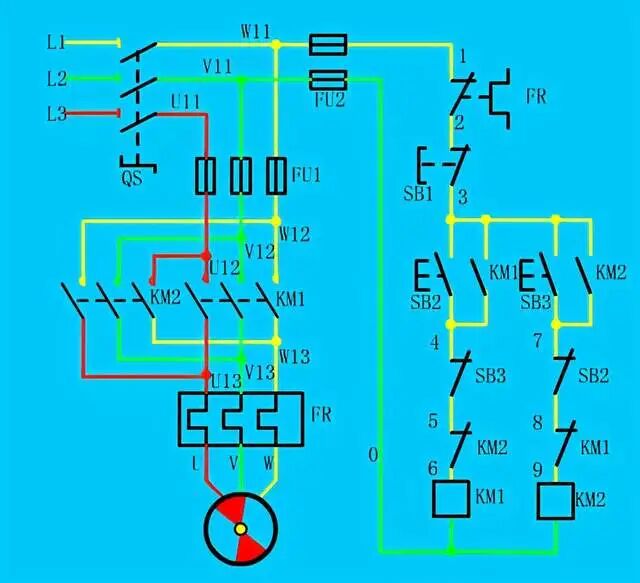

第一步：（雙重聯鎖正反轉電路圖）

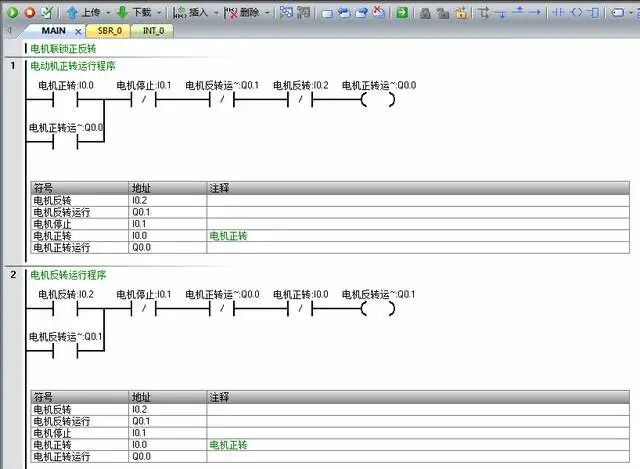

第二步：（編寫梯形圖）

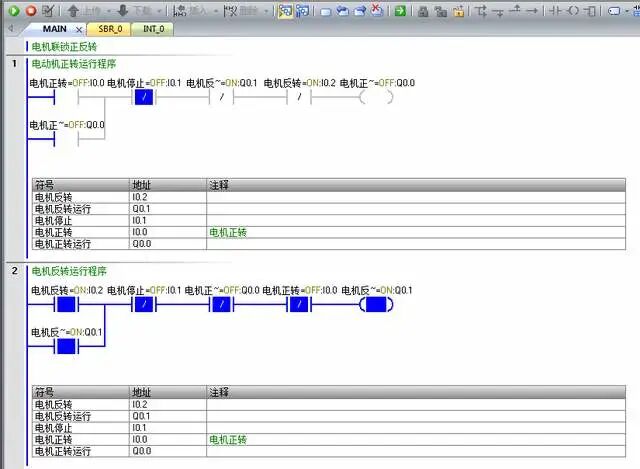

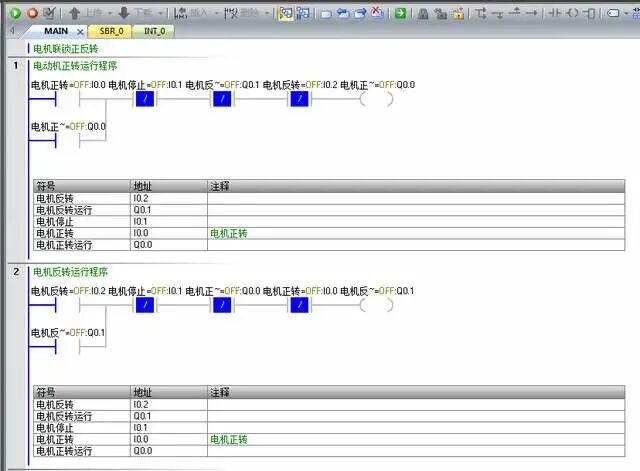

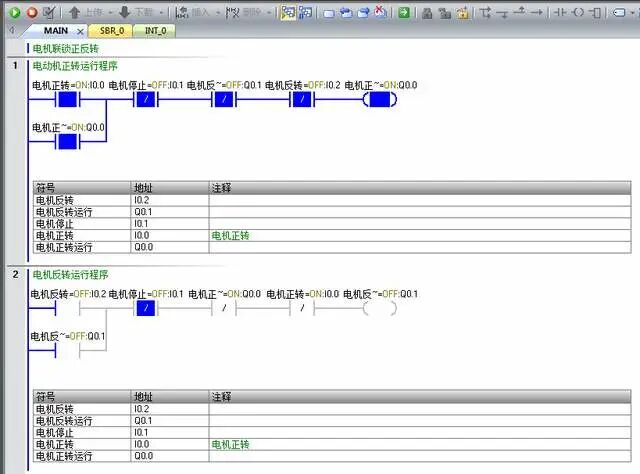

第三步：（運行演示）程序監視狀態下

當按下I0.0按鈕時電機正轉啟動運行

當按下I0.2電機直接從正轉切換到反轉，是直接切換的哦！不是斷開再啟動的，這就是電機雙重聯鎖控制

以上就是正反轉轉梯形圖的兩種方式，不知大家學會了木有？看了這些圖，很多人問這是用什么軟件進行仿真編輯的呢，這個可以用STEP 7 MicroWIN SMART V2.5進行編寫，大家如果有興趣的話，自己去下載這些軟件動手試一試。
