點動控制電路的工作原理

        按下SB，KM線圈得電，KM觸點閉合，電機轉動；松開SB， KM線圈失電，KM觸點斷開，電機停轉。

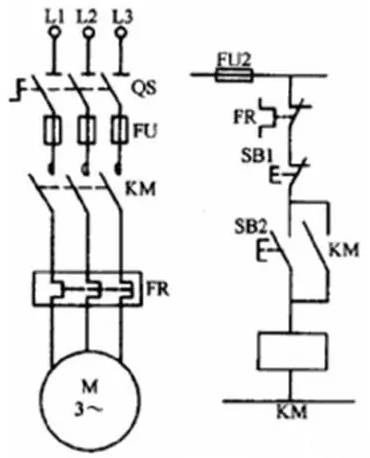

起動、自保控制電路的工作原理

        按下SB2，KM1線圈得電，KM吸合，主觸電接通電機電源，電機運行；同時輔助觸點閉合，接通控制回路，并保持。松開SB2，由于輔助觸點已經閉合了控制回路，靠輔助觸點繼續接通控制回路，電機繼續運行。按下SB1，KM1斷電，輔助觸點斷開，主觸點斷開電機電源，電機慢慢停止轉動。

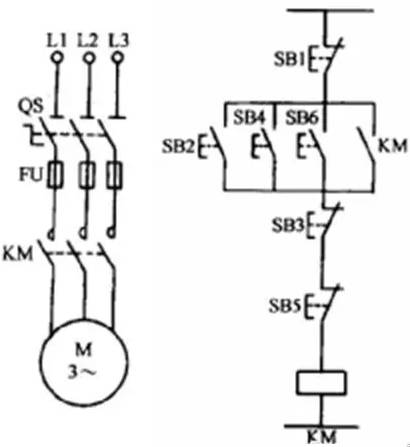

多點控制電路的工作原理

        按下SB2、SB4、SB6中的任何一個按鈕，KM線圈就得電，KM就吸合并自保，電機運行；按下SB1、SB3、SB5中的任何一個按鈕，KM線圈就失電，KM就斷開，電機就慢慢停轉。

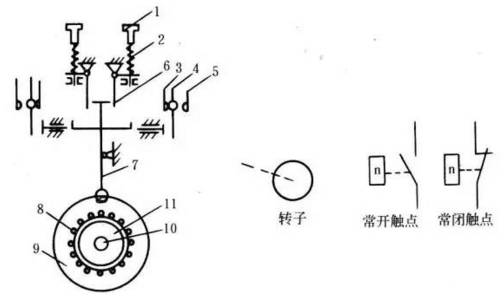

速度繼電器逆時針工作時觸點動作的工作原理

        其轉子的軸與被控電動機的軸相連接，定子空套在轉子外圍。當電動機運行時，速度繼電器的轉子隨電動機軸轉動，永久磁鐵形成旋轉磁場，定子中的籠型導條切割磁場而產生感應電動勢，形成感應電流、其在磁場作用下產生電磁轉矩，使定子隨轉子旋轉方向轉動，但由于有返回杠桿擋住，故定子只能隨轉子轉動方向轉動一定角度，當定子偏轉到一定角度時，在杠桿7的作用下使常閉觸頭打開，常開觸頭閉合

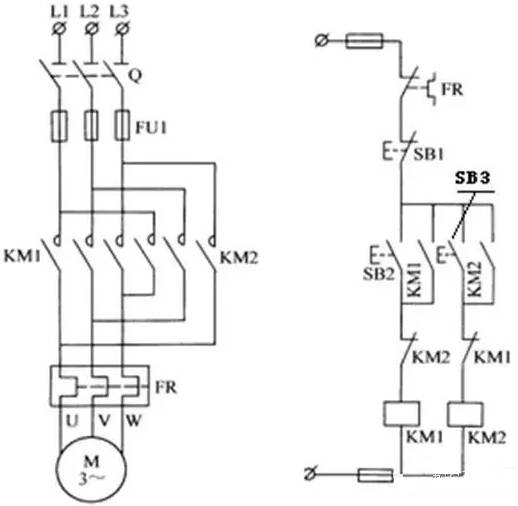

正、停、反轉電路的工作原理

        當正轉起動時，按下正轉起動按鈕SB2，KM1線圈通電吸合并自鎖，電動機正向起動并旋轉；當反轉起動時，按下反轉起動按鈕SB3，KM2線圈通電吸合并自鎖，電動機便反向起動并旋轉。在控制電路中將KM1、KM2正反轉接觸器的常閉輔助觸頭串接在對方線圈的電路中，形成相互制約的控制，若在按下正轉起動按鈕SB2，電動機已進入正轉運行后，要使電動機轉向改變，必須先按下停止按鈕SBl，而后再按反向起動按鈕。
