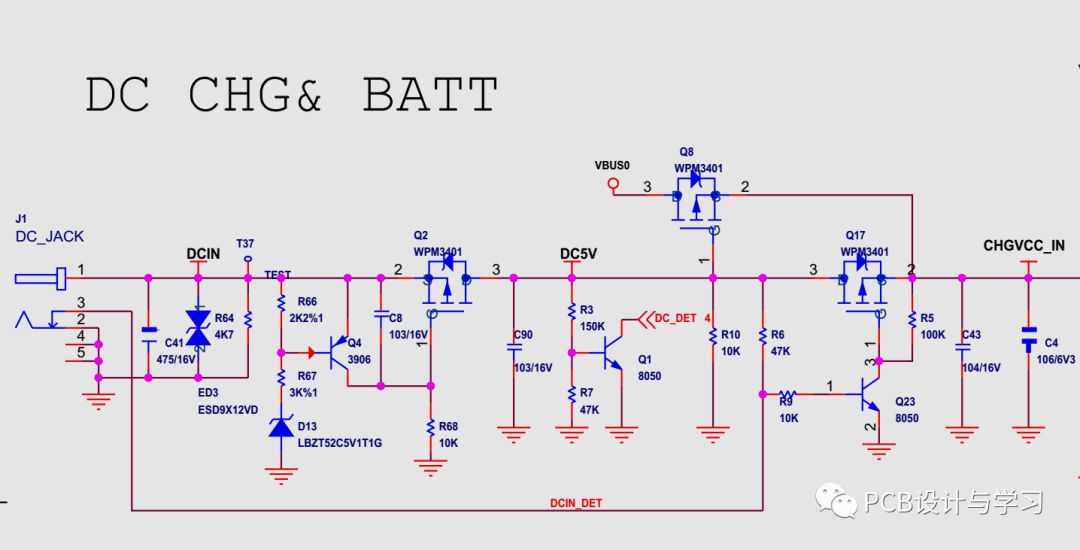

當輸入電壓是5V時，D13沒有工作，沒有電流流回負極，PNP三極管Q4的基極被電阻R66上拉到5V，發射極也是5V, 故沒有構成導通條件，處于截止狀態，這時P溝道MOS管Q2柵極被R68下拉到地，形成了導通條件，故MOS管Q2導通。所以5V電源能正常通過Q2來到P溝道MOS管Q17這里。由于接了DC頭，DC座的物理開關被打開，使網絡DCIN_DET由原來的接地變成了懸空，Q23的基極被R6和R9上拉到5V，滿足了導通條件，Q23 導通后，P溝道MOS管Q17的柵極被拉到了地，也滿足導通條件，故Q17也被打開，5V電源也就正常地到了系統中去。至于Q8的作用呢？Q8只要是和Q17部分電路是配合使用的，作用是不管什么時候，用DC5V供電時,用USB供電就不起作用，還有只用USB供電時，防止了DC座帶電。

   當輸入電壓是大于5V時，如6V，9V，12V等，穩壓管D13正常工作，R66，R67和D13形成回路，Q4基極的電壓被拉低，滿足了導通條件。這時Q2的柵極的電壓被拉到了輸入電壓的水平，沒有滿足導通的條件，處于截止狀態。所以大于5V的輸入電壓會被擋在Q4前面，進不到系統里面去，避免了燒壞元器件的風險，從而起到了保護設備的作用。
