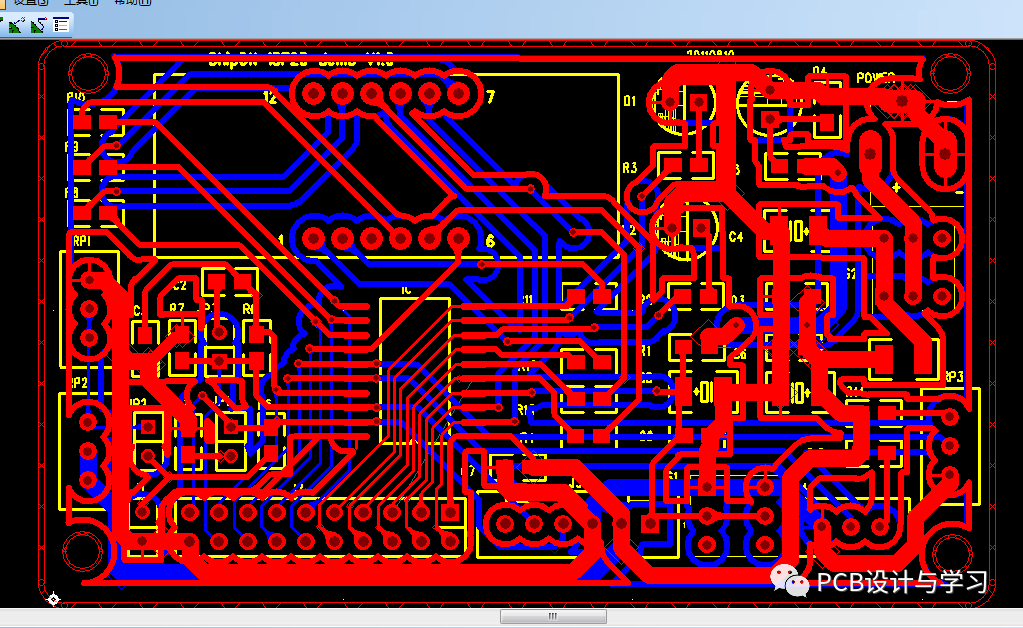

單片機DOME板PCB

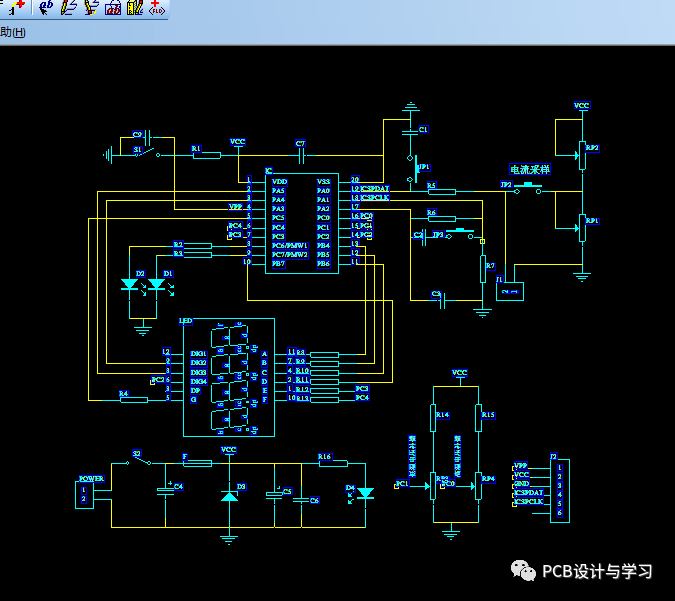

單片機DOME板原理圖

以上是單片機DOME板PCB和原理圖，感興趣的朋友，可以在公眾號主頁回復“單片機DOME板"，即可獲得下載鏈接,或者在群里下載。

1,該 DEMO 板通過電位器 Rp1、 Rp2 來模擬熱電偶，經過內部 AD 放大后對電流進行采樣，然后在 LED 上顯示溫度值，顯示范圍為 0-999 攝氏度。

2,DEMO 板原理詳解
通過電流采樣電路采樣外部電壓，送入 MCU 芯片的 19 腳，在芯片內部經過處理送入 LED 顯示采樣值的大小，同時分別通過兩路 PWM 輸出控制兩個發光二極管的亮度，發光管的亮度隨著采樣值的大小而變化。當對熱電偶進行采樣時，通過兩個電位器進行冷端溫度補償。

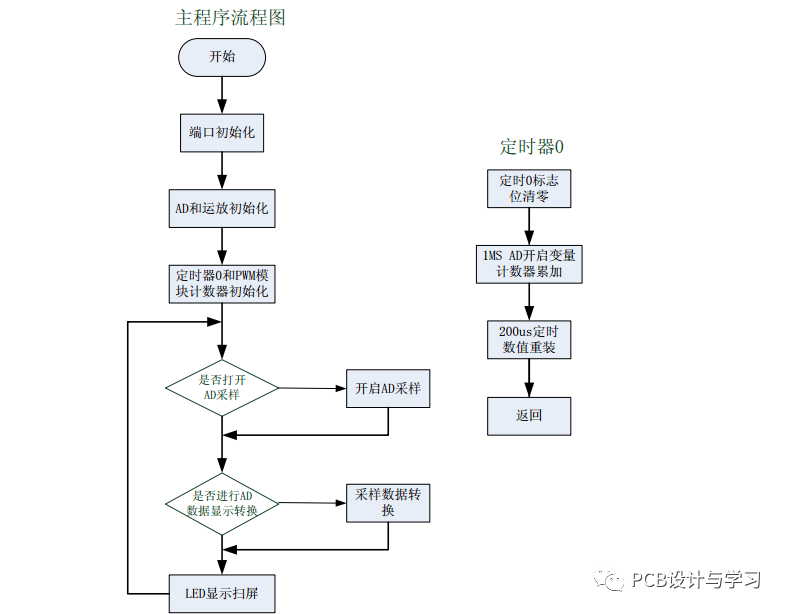

3,軟件說明及流程圖
DEMO 程序主要包含了運放 AD 控制，數碼管顯示， PWM 控制 3 個模塊，其中芯片內部自帶一個運算放大器，通過對控制寄存器 CMCTL 配置為 0x01 來打開運算放大器，經過 3.5 倍的放大再對 RA2 進行AD 采樣，將采集的電壓值送入數碼管顯示。實際應用中可以根據自己具體需要的放大倍數，通過調整硬件外圍電路阻值，得到想要的放大倍數。在 AD 采樣的過程中，采用了軟件濾波的方法。每個數據均采樣 10 次求和，去掉這 10 次中波動比較大的最大、最小值，再除以 8，取得 8 次采樣的平均值，這樣得到的數據便很精確，不會出現上下亂跳的現象。

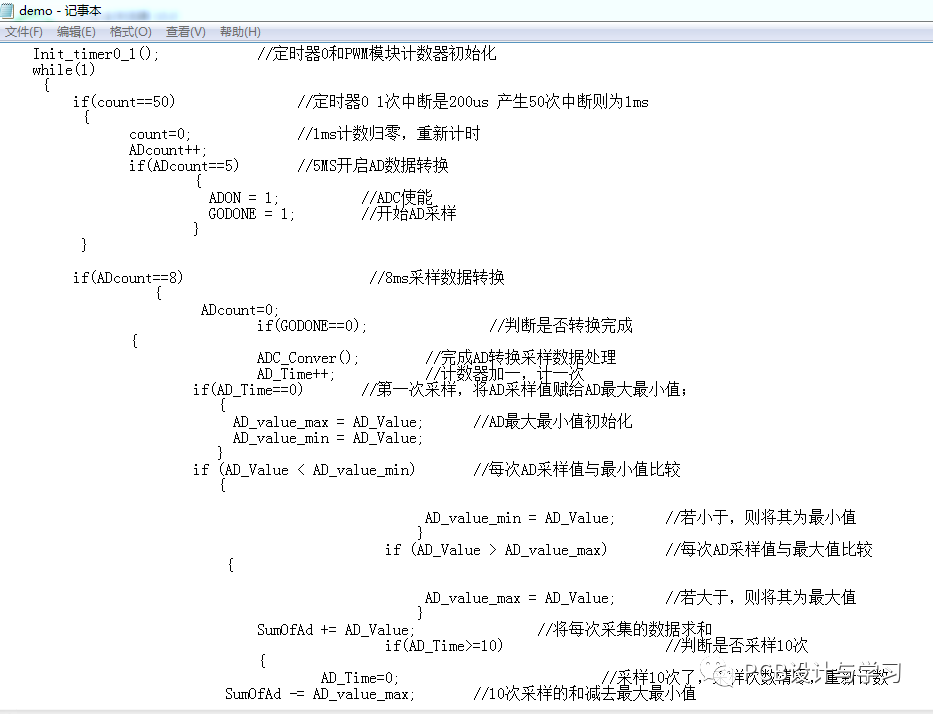

參考代碼：

對參考代碼感興趣的朋友，可以到群里下載。
