巖壇辯難：我們向巖土界提出的第4個問題！

巖土碩士生

2021年5月17日 13:24

巖壇辯難你問我答

向巖土界提出的第4個問題

提問人：行總、石總等

問題

建筑工程抗浮技術標準（JGJ 476-2019 ）中6.2.4條浮力標準值的定義是對的么?

建筑工程抗浮技術標準（JGJ 476-2019 ）中6.2.4條規定如下：

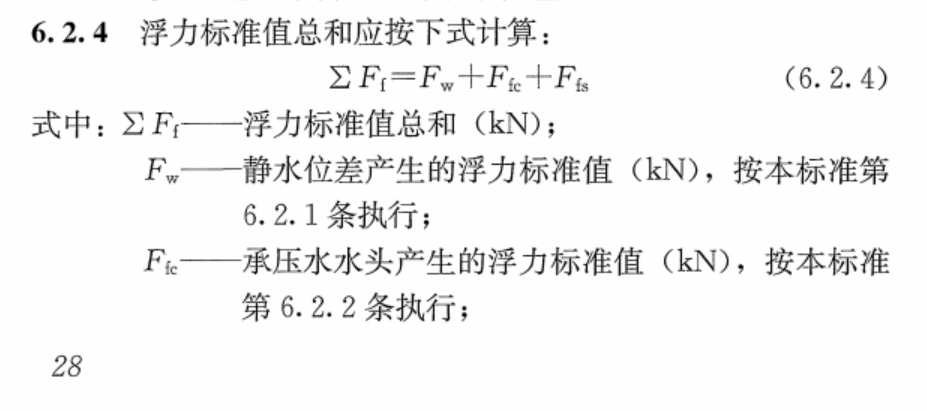

巖壇辯難：我們向巖土界提出的第4個問題！的圖1

1號觀點：行總

行總作為問題的初始提出者，提出以下觀點：

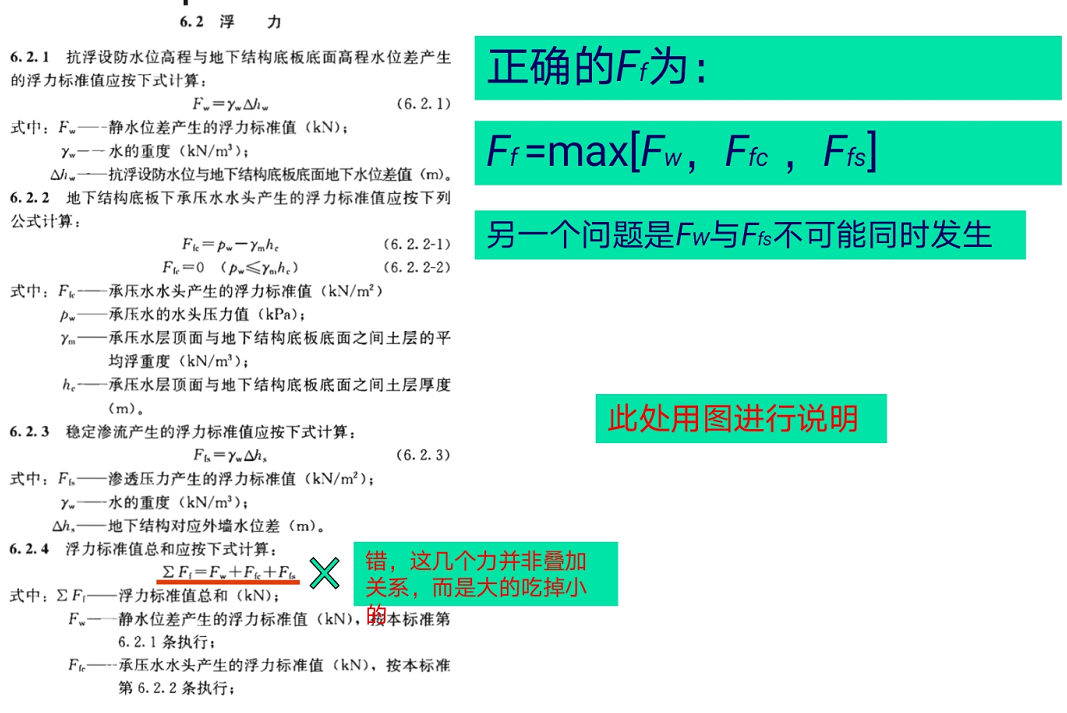

巖壇辯難：我們向巖土界提出的第4個問題！的圖2

2號觀點：石總

針對行總的問題以及讀者群內的現場探討，石總提出如下觀點：

《抗浮標準》將浮力區分為靜水位產生的浮力、承壓水水頭產生的浮力、穩定滲流產生的浮力三類，以形成浮力總和取三者疊加的統一表達公式，個人認為從規范角度是很有積極意義的。近日有巖土大佬提出按規范所定義的三類浮力疊加的公式存在問題，應取包絡值而非累加值，以及靜水壓力和滲流力不應同時存在的看法，大佬們相對嚴謹不輕易發表，所以本人跟隨提出一點探討性看法。

（一）承壓水頭產生的浮力的定義及計算

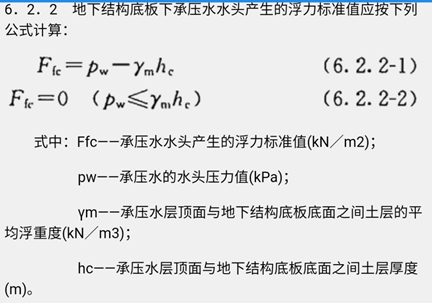

巖壇辯難：我們向巖土界提出的第4個問題！的圖3

基于滲流力的分類存在，承壓水頭浮力竊以為不應考慮滲流，則實際可以理解為承壓水對不透水層底的水壓力，通過不透水層往上傳遞，最后體現為對結構底板的一個水土壓作用合力，其總值應等于承壓水頭壓力扣除與結構底板間土層的飽和重度而不是浮重度，在不考慮其它因素的情況下，總浮力應該取承壓水頭浮力與設防水頭浮力的包絡值而不是累加值。

從規范統一公式的意圖出發，反推累加公式中的承壓水頭浮力應為在設防水位靜水浮力基礎上的附加浮力值，其附加值應為承壓水頭與設防水頭的壓力差值，扣除與結構底板間土層的浮重度，這樣就與規范中浮重度的定義一致，但是Pw的定義就建議修改為“承壓水頭與抗浮設防水位的水頭壓力差值”，F(xiàn)fc的定義建議修改為“承壓水水頭產生的附加浮力標準值，負值時取等于零”。這樣定義，才符合總浮力為三類浮力累加的統一公式。

事實上，如果考慮自下往上的滲流，承壓水頭壓力與滲流引起的壓力是互相交錯的，情況比較復雜，難以在完全區分開的情況下表達清楚。

（二）穩定滲流產生的浮力的定義

關于滲流產生的浮力的定義，規范6.2.3條中表述為“滲透壓力產生的浮力”，竊以為不合適，而6.2.4條中表述為“穩定滲流產生的浮力”更為合理。

從流網的概念來說，常規認為貼著結構底板的流線是基本平行于底板的，則底板接觸的水并不存在垂直底板方向的水頭差，所以滲流力是不會直接作用于結構上的（結構構件本身透水的情況除外，不在此議），所以從這個理解來說，結構構件直接受到的水壓，是不會同時有靜水壓力和滲流力作用的。

而理論上有可能需要疊加滲流力的情況是，在稍離開底板位置，可能存在與底板斜交的流線，滲流力通過土顆粒傳遞給底板，但是這種情況下首先需要滲流力大到能克服土顆粒浮重，在地下室已經竣工并考慮設防水位的情況下，基本不可能存在如此急劇的水頭差，所以基本可以不予考慮（設防水位取值過低同時承壓水頭過高時例外）。綜上，定義為滲透壓力產生的浮力應不合適。

但滲透壓力不直接產生浮力，滲流本身卻會引起附加的浮力，主要是基于靜水壓力按照較低的水頭來計算的情況，因?yàn)椴还苁墙Y(jié)構底板下存在水平方向的滲流，還是有斜向的滲流存在，底板底面的理論水頭（不考慮實測水頭可能會折減的因素）都高于較低水位的靜水壓力水頭，兩者的水頭壓力差，應該就是規范意圖定義的“穩定滲流產生的浮力”，若修改為“穩定滲流產生的附加浮力”竊以為更佳。配圖一張，請忽略畫工。

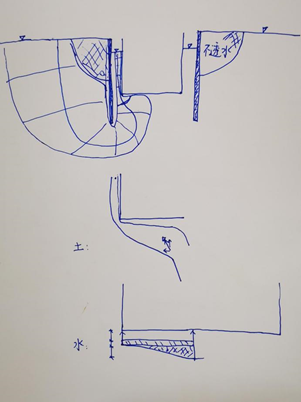

巖壇辯難：我們向巖土界提出的第4個問題！的圖4

康總對浮力的定義提供了如下參考

康總對各浮力的定義提出以下參考：

關于浮力、浮托力、揚壓力、滲透壓力、承壓水壓力

浮托力：

地下建筑物受靜水位或下游水位作用，在其底面所受的均布向上的靜水壓力。只與下游水位及底面積有關系，其大小等于γw×h下×A；

滲透壓力（為動水壓力）：

當上游水位比下游水位高時即產生滲流，滲流場產生的水壓力即為滲透壓力（為動水壓力），其大小為水力梯度i×γw；在水工建筑設計中通常指因上、下游水位差使?jié)B水流動各點水壓強度超過下游水位的部分。

揚壓力：

定義2：因上、下游水位差而產生的滲流作用于建筑物基底截面或其他截面的力（等于浮托力與滲透壓力之和）。建筑物及其地基內的滲水，對某一水平計算截面的浮托力與滲透壓力之和。

浮托力與滲透壓力之和即為揚壓力，γw×h下×A+i×γw。

當上、下游水位相等時，無滲透壓力，此時揚壓力等于浮托力，其大小等于γw×h×A，與建筑物的形狀無關，只與底面積有關。

浮力：

在重力場中，流體中的物體由于和周圍流體的密度差而受到的垂直向上的力。或浸入靜止液體中的物體受到的向上托的力。其作用線通過排開液體體積的形心，大小值等于該液體重量；或液體中物體所承受的垂直向上的靜水總壓力。

承壓水壓力：

地下水承受動水壓力，由透水巖土層的孔隙或裂隙向泄出區排泄，當透水巖土層之上為不透水的閉水巖土層，則形成不透水的蓋層，其位置低于地下水供水區水位，則顯現承壓特性，當蓋層遭受人為削弱或破壞時，就會產生突水，如地下開挖面所產生的坑底板突水的災害，這是反應力作用較大，對巖土體產生破壞性應變所致。承壓含水層，具成層特性，含水層之上，有一定厚度不透水的隔水地層，將其上下含水層隔開，其下的含水層，有位于較高地段出露的供水區段，中為承壓地段，較低地段為泄水區，承壓地段各處所承受揚壓力，為供水區水位高程與泄水區水位高程連線所在處的高程，與該處承壓水頂板高程的差值。
