螺栓連接基本要求

普通螺栓作為永久性連接螺栓時應符合下列要求：

1.對一般的螺栓連接，螺栓頭和螺母下面應放置平墊圈，以增大承壓面積。

2.螺栓頭和螺母側應分別放置平墊圈，螺栓頭側放置的平墊圈一般不應多于2個，螺母側放置的平墊圈一般不應多于1個。

3.對于設計有要求防松動的螺栓、錨固螺栓應采用防松動裝置的螺母或彈簧墊圈，彈簧墊圈必須設置在螺母一側。

4.對于承受動荷載或重要部位的螺栓連接，應按設計要求放置彈簧墊圈，彈簧墊圈必須設置在螺母一側。

5.對于工字鋼、槽鋼類型鋼利用斜面連接時應使用斜墊圈，使螺母和螺栓頭部的支承面垂直于螺桿。

螺栓使用位置分類要求

根據配電線路螺栓使用位置及功能，螺栓可分為：電氣連接類、電氣設備固定類、鐵附件固定類三種。下面具體說明：

1.電氣連接類 ： 戶外一次接線應采用熱鍍鋅螺栓連接，所用螺栓應有平墊圈和彈簧墊圈，螺栓緊固后，螺栓宜露出2～3扣。一根螺栓配兩個平墊圈、一個彈簧墊圈、一個螺母。安裝時螺栓頭側放置一個平墊圈，螺母側放置一個平墊圈和一個彈簧墊圈，其中彈簧墊圈靠螺母。

2.電氣設備固定類： 變壓器、配電箱底座與鐵附件連接如利用槽鋼斜面螺栓連接固定時，一根螺栓配一個螺母、一個斜墊圈（槽鋼斜面側用）和一個平墊圈（平面2側用）。利用槽鋼平面螺栓連接固定時，一根螺栓配兩個平墊圈、一個彈簧墊圈、一個螺母。安裝時螺栓頭側放置一個平墊圈，螺母側放置一個平墊圈和一個彈簧墊圈，其中彈簧墊圈靠螺母。隔離開關、跌落式熔斷器、避雷器與鐵附件的連接，原則上使用設備廠家提供的安裝螺栓。

3.鐵附件固定類： 鐵附件連接螺栓孔為圓孔時，一根螺栓配一個螺母、兩個平墊圈，鐵附件連接螺栓孔為長孔時，一根螺栓配一個螺母、兩個方形墊圈，安裝時螺栓頭側和螺母側各放置一個平墊圈（方形墊圈）。鐵附件連接采用雙頭螺栓時，螺栓每端各配一個螺母、一個平墊圈（方形墊圈）。對于槽鋼和工字鋼翼緣上傾斜面的螺栓連接，則盡量使用斜墊圈，使螺母和螺栓頭部的支承面垂直于螺桿。

螺栓的穿向要求

1、對立體結構： 水平方向由內向外；垂直方向由下向上。

2、對平面結構： 順線路方向，雙面構件由內向外，單面構件由送電側穿入或按統一方向；橫線路方向，兩側由內向外，中間由左向右（面向受電側）或按統一方向；垂直方向，由下向上。

3、變壓器臺架平面結構： 以變壓器高、低壓端子為參考方向，從低壓端子端向高壓端子方向穿；以變壓器、電桿為參考方向，從變壓器側向電桿側方向穿（由內向外穿）。
螺栓的緊固要求

連接螺栓應逐個緊固，螺栓的扭緊力矩不應小于下表的規定。若發現螺桿與螺母的螺紋有滑牙或螺母的棱角磨損以致扳手打滑的，應更換螺栓、螺母。

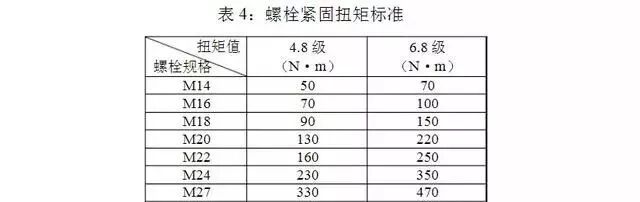

螺栓、螺母、墊片使用規范介紹，說不定哪天就用得上！的圖1 螺 栓緊固扭矩標準

螺栓裝配

1、裝配前目視檢查螺栓、螺母或被聯接件的絲孔，應無磕碰、劃傷，符合圖紙或本規范所引用的標準。

2、在裝配過程中，不得碰傷螺栓的螺紋部分。

3、螺栓的頭部及螺母端面的墊圈，應與被緊固的零件平面均勻接觸，不應傾斜，也不允許用錘敲擊使兩平面接觸，螺桿應無彎曲變形。

4、被連接件應均勻受壓，相互緊密貼合，連接牢固。

5、螺栓、螺母緊固時嚴禁使用不合適的扳手。

6、螺栓、螺釘裝配時應該用手擰入大于2～3個螺距，然后再用扳手或電動工具擰緊。

7、螺栓、螺母裝配時，注意保護被聯接件的漆膜、鍍層及螺栓、螺母頭部，不能損壞。

8、螺母擰緊后，螺栓頭部應露出螺母端面2～3個螺距，螺母和墊圈均以反面面向被連接體（螺母標有字樣的一面為正面，墊圈圓滑一面的為正面）。

9、螺栓緊固后油漆標記，標記位一般用紅色油漆點在螺栓與螺母的接觸處。顏色可根據使用場所不同而更改，但顏色必須明顯區分。
