ECU軟件的AUTOSAR分層架構

2021年5月14日 09:25
瀏覽：2169


來源 | 汽車功能安全

知圈 | 進“激光雷達社群”請加微信13636581676，備注激光


主要目錄：概述、應用層、VFB與RTE層、基礎軟件（BSW）、示例（前車燈管理系統）、總結、參考文獻

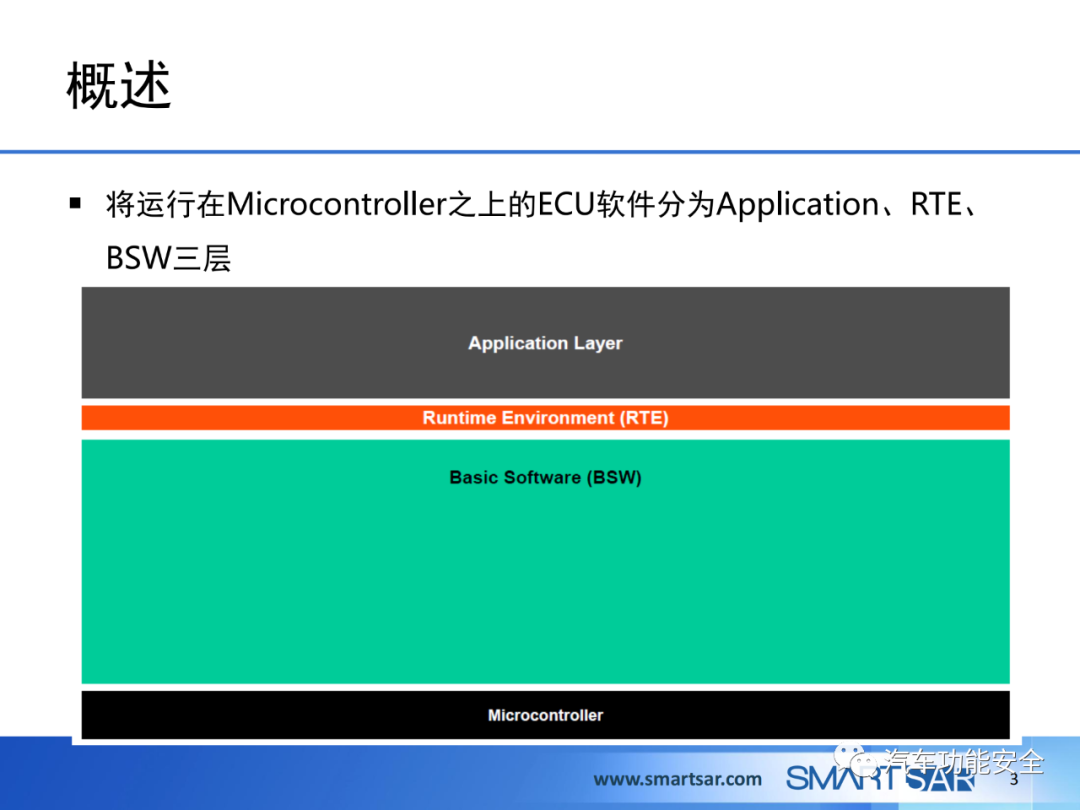

ECU軟件的AUTOSAR分層架構的圖1

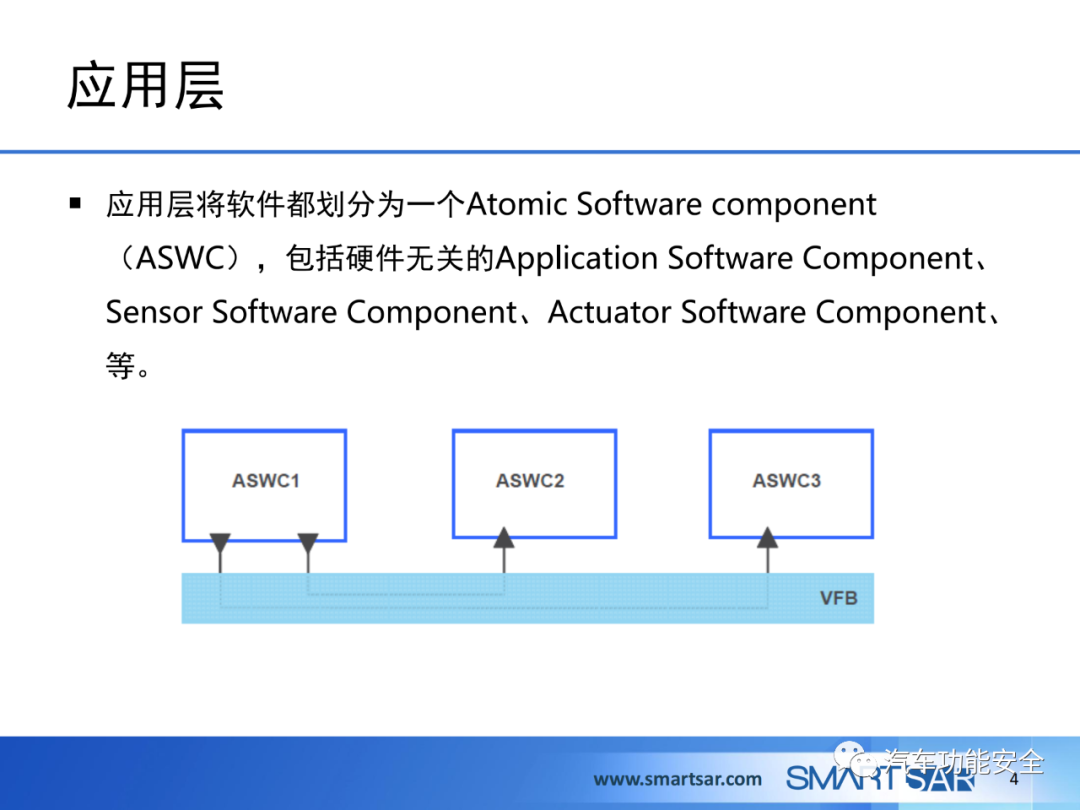

ECU軟件的AUTOSAR分層架構的圖2

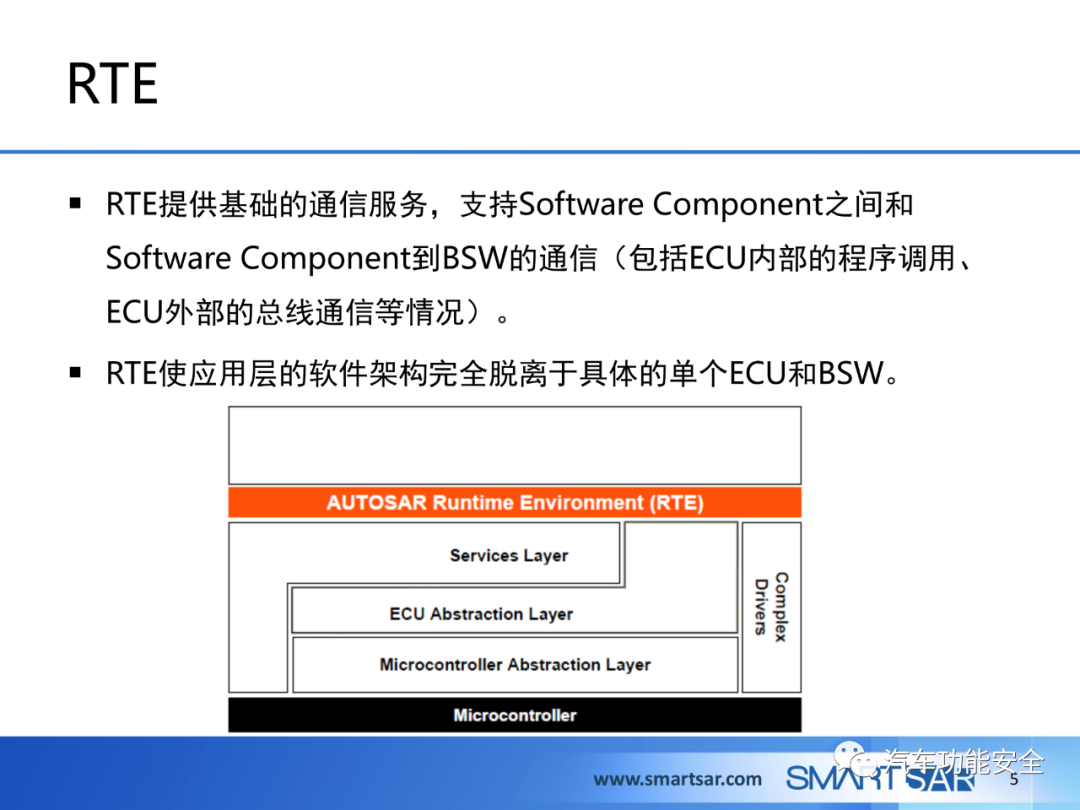

ECU軟件的AUTOSAR分層架構的圖3

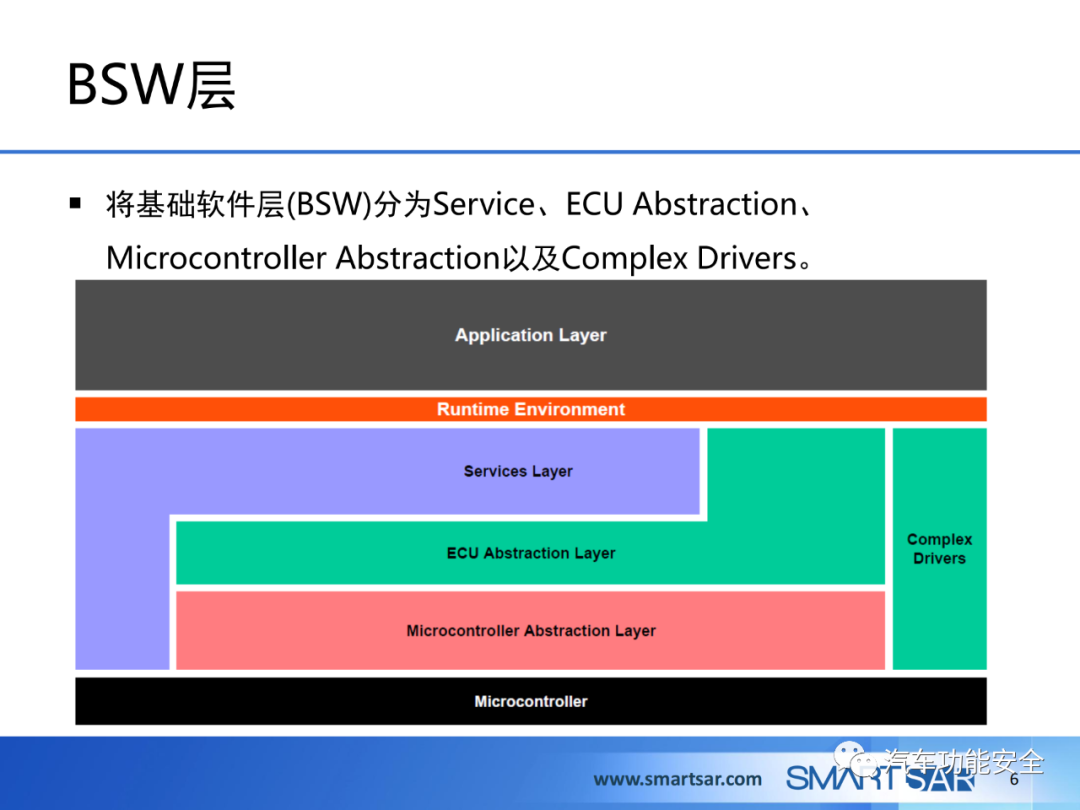

ECU軟件的AUTOSAR分層架構的圖4

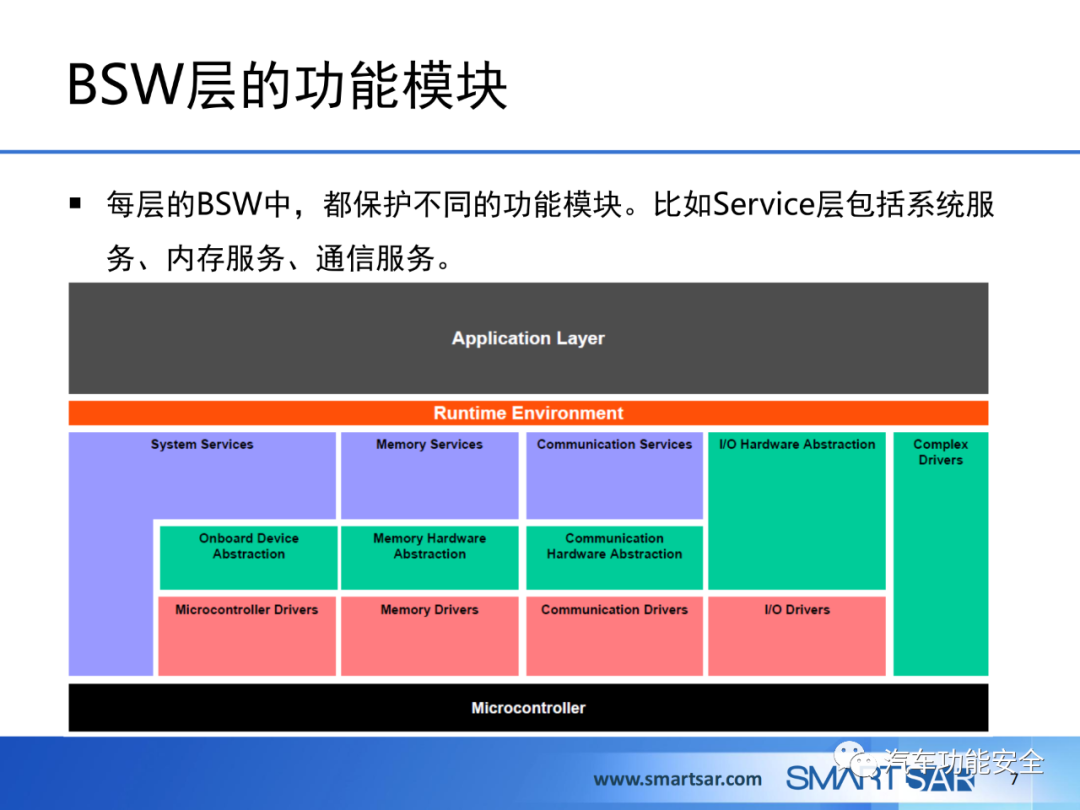

ECU軟件的AUTOSAR分層架構的圖5

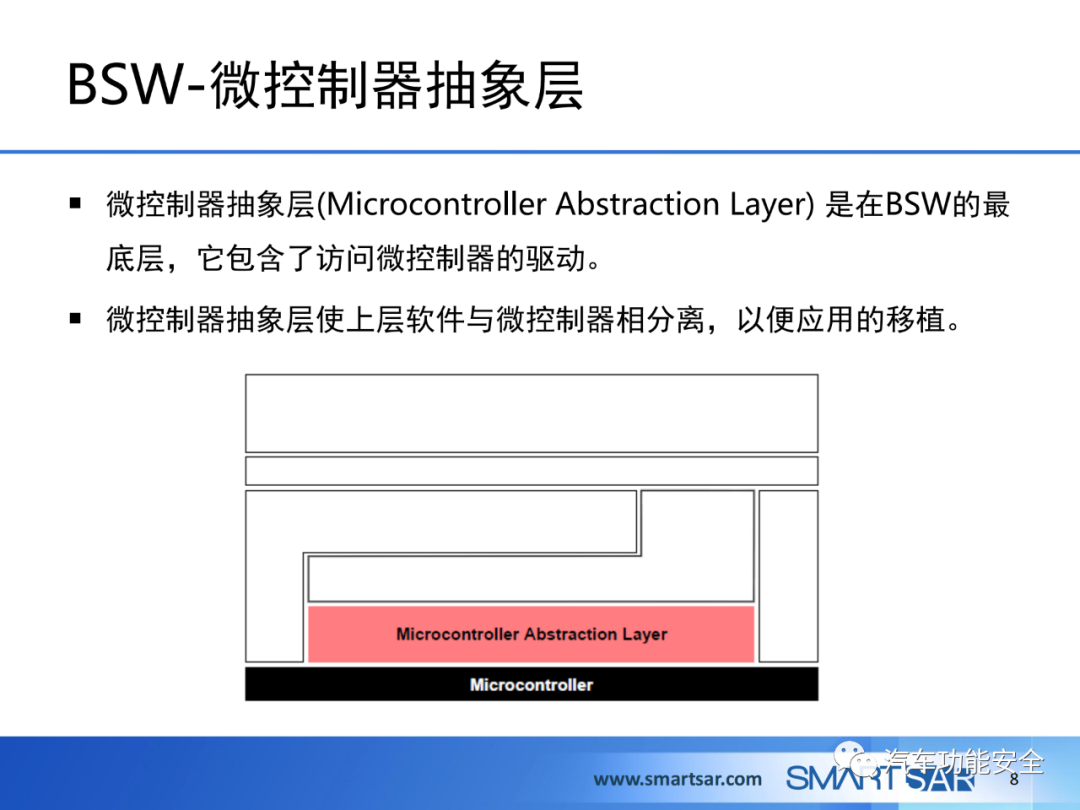

ECU軟件的AUTOSAR分層架構的圖6

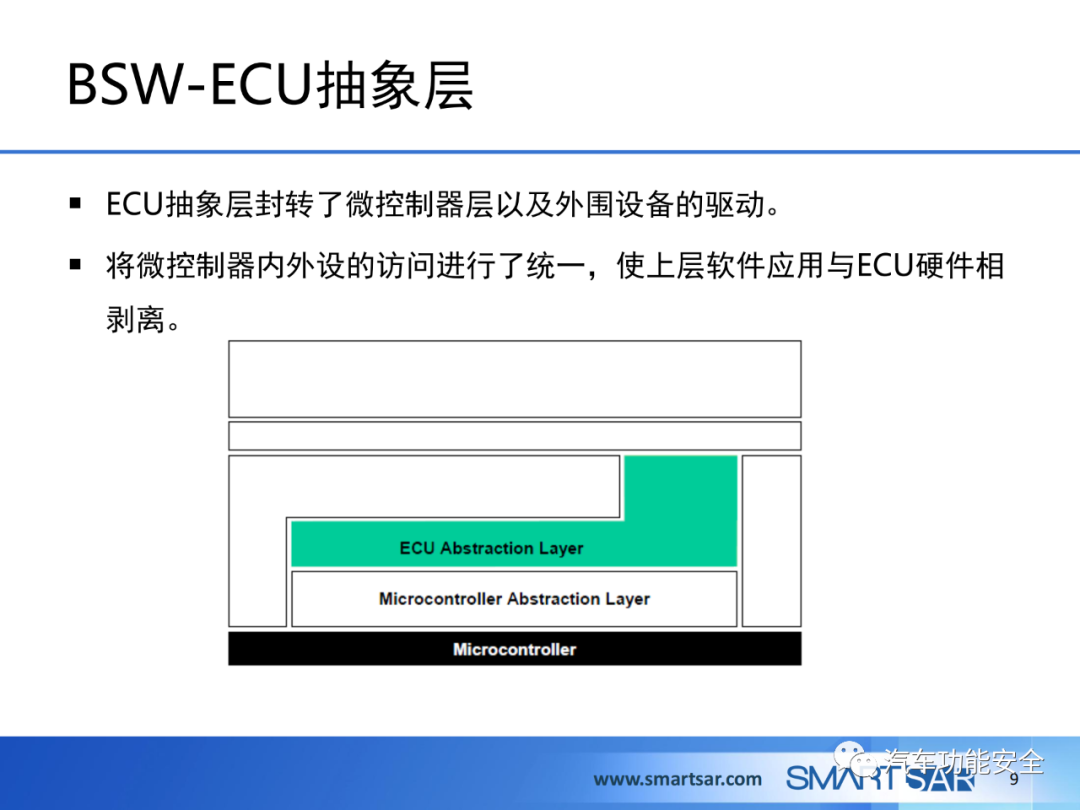

ECU軟件的AUTOSAR分層架構的圖7

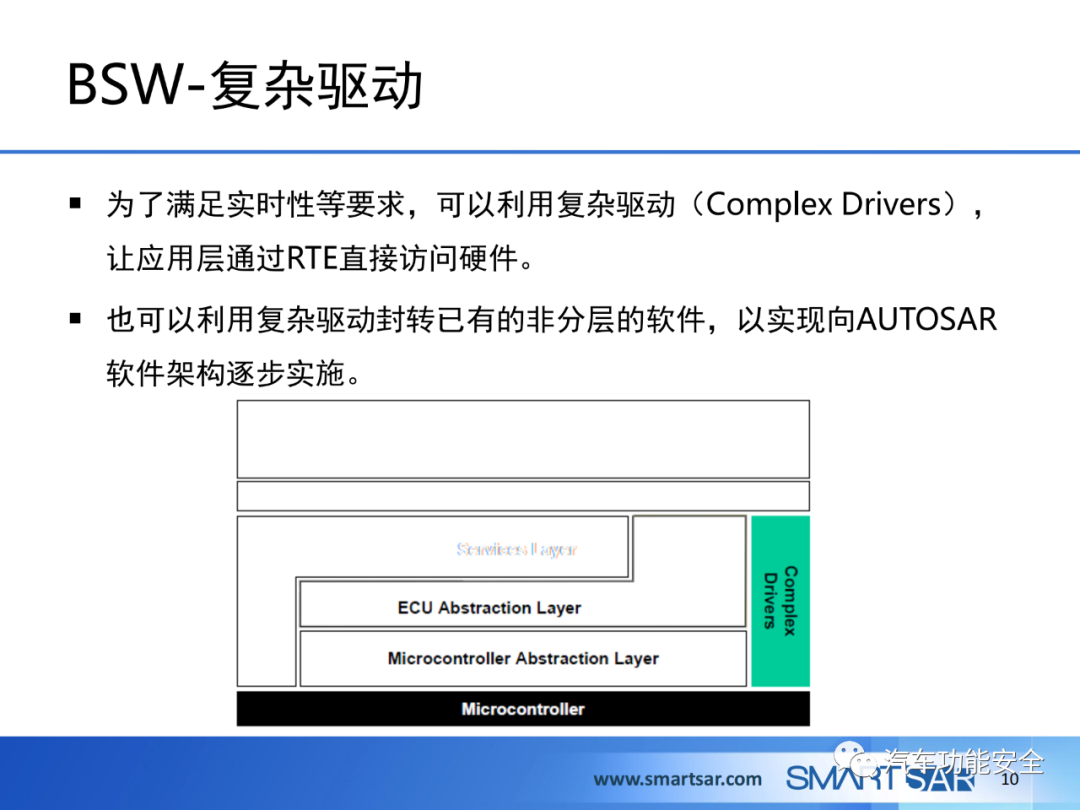

ECU軟件的AUTOSAR分層架構的圖8

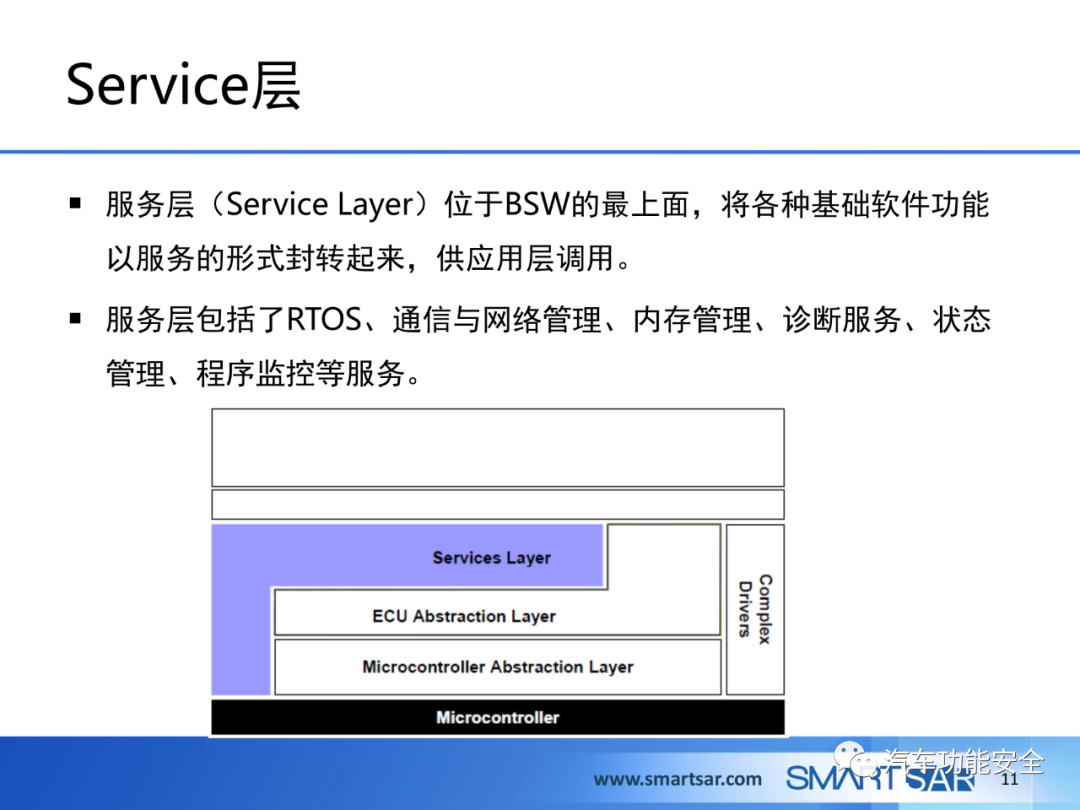

ECU軟件的AUTOSAR分層架構的圖9

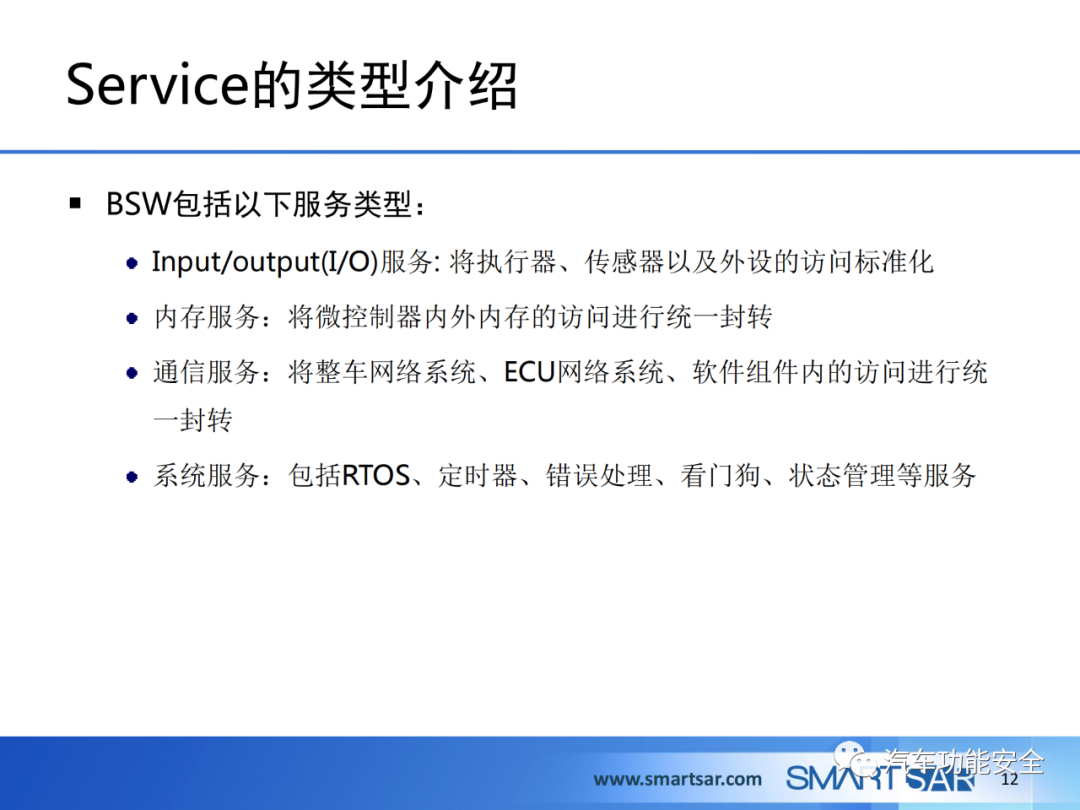

ECU軟件的AUTOSAR分層架構的圖10

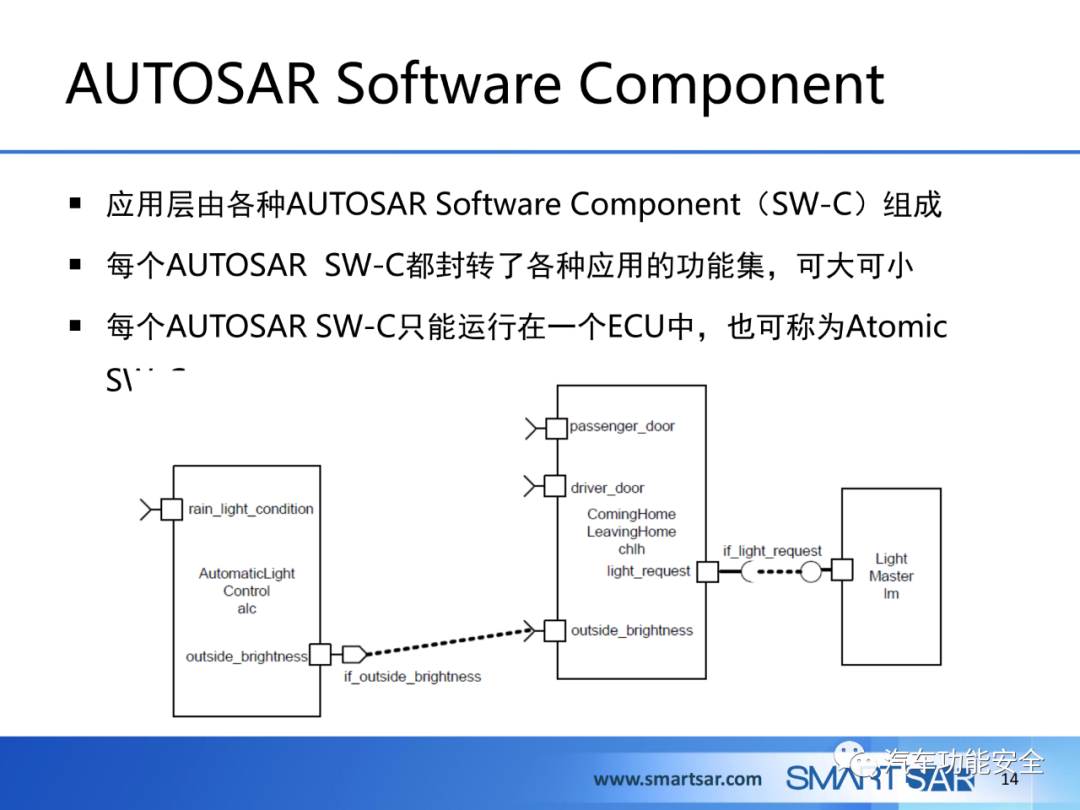

ECU軟件的AUTOSAR分層架構的圖11

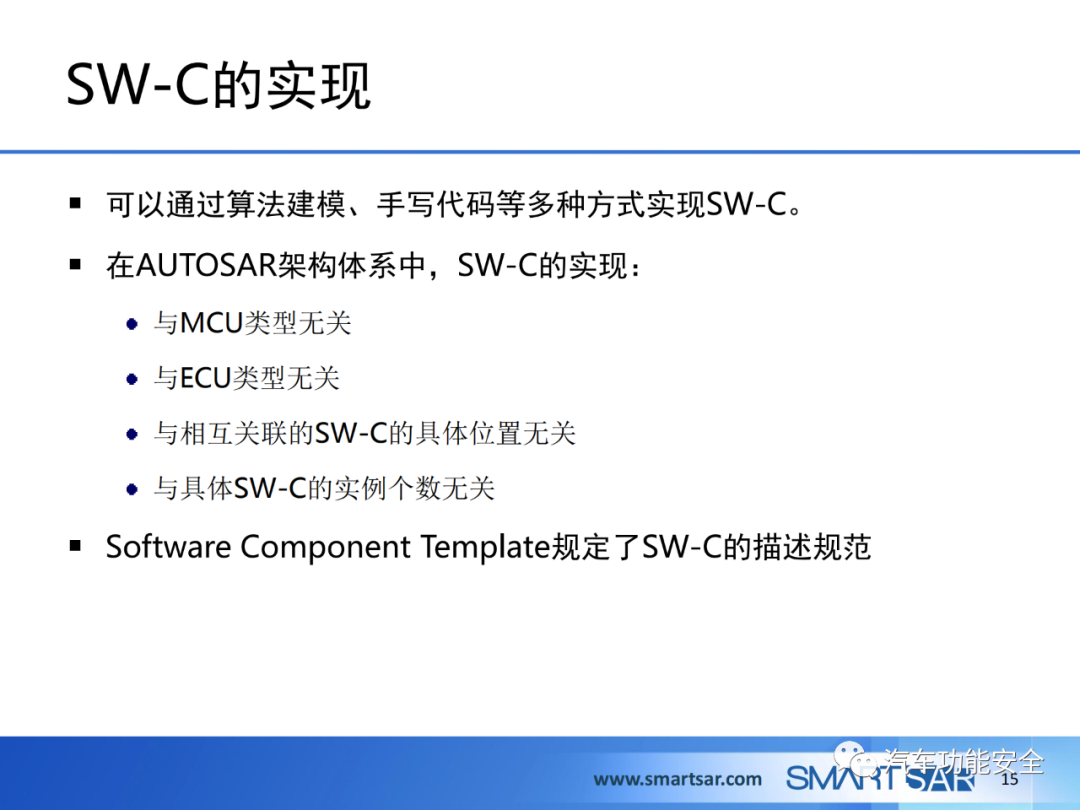

ECU軟件的AUTOSAR分層架構的圖12

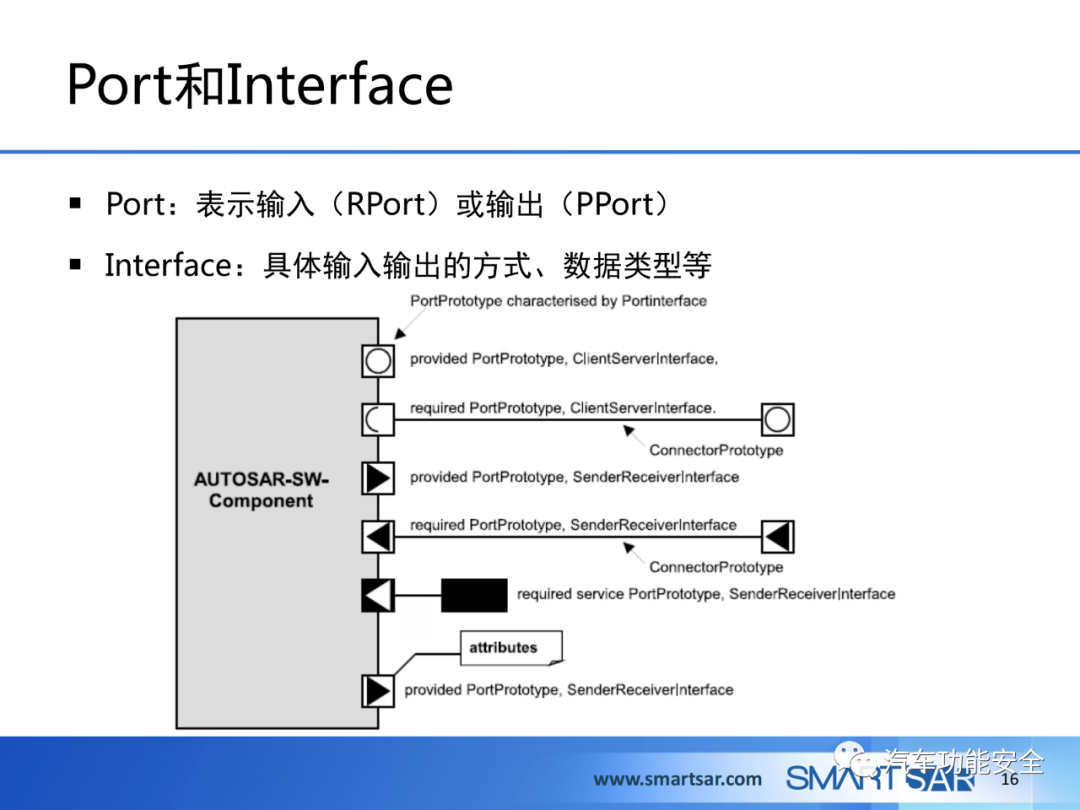

ECU軟件的AUTOSAR分層架構的圖13

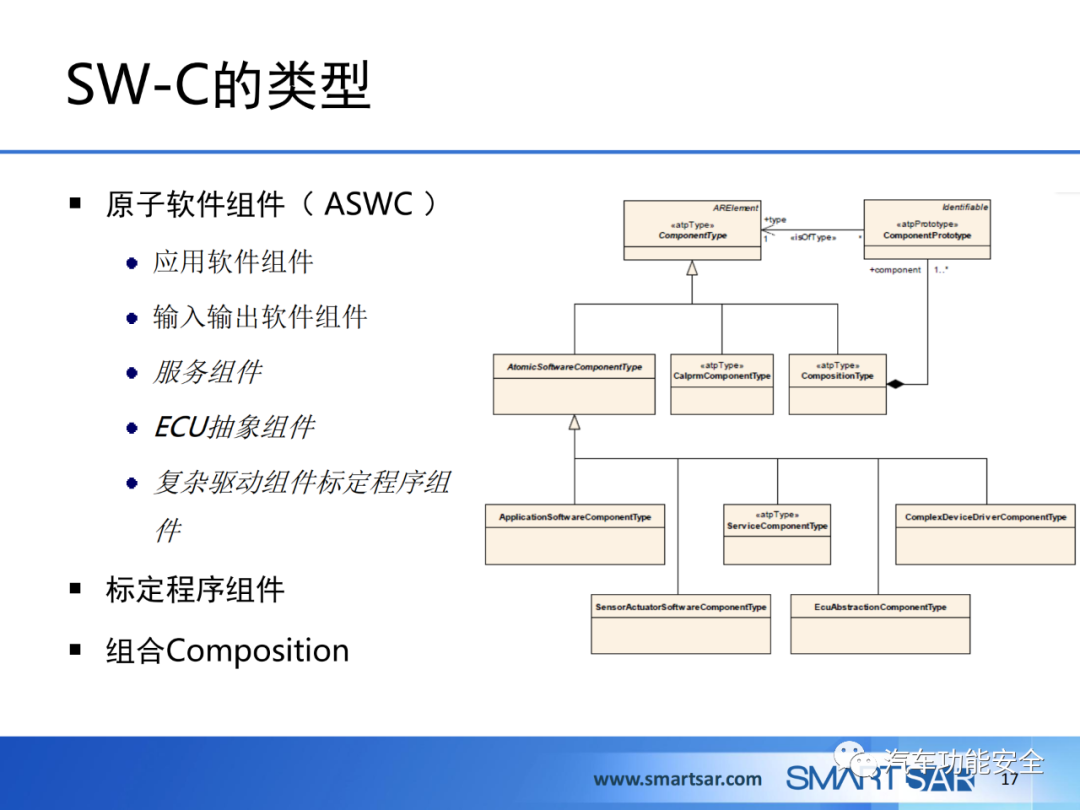

ECU軟件的AUTOSAR分層架構的圖14

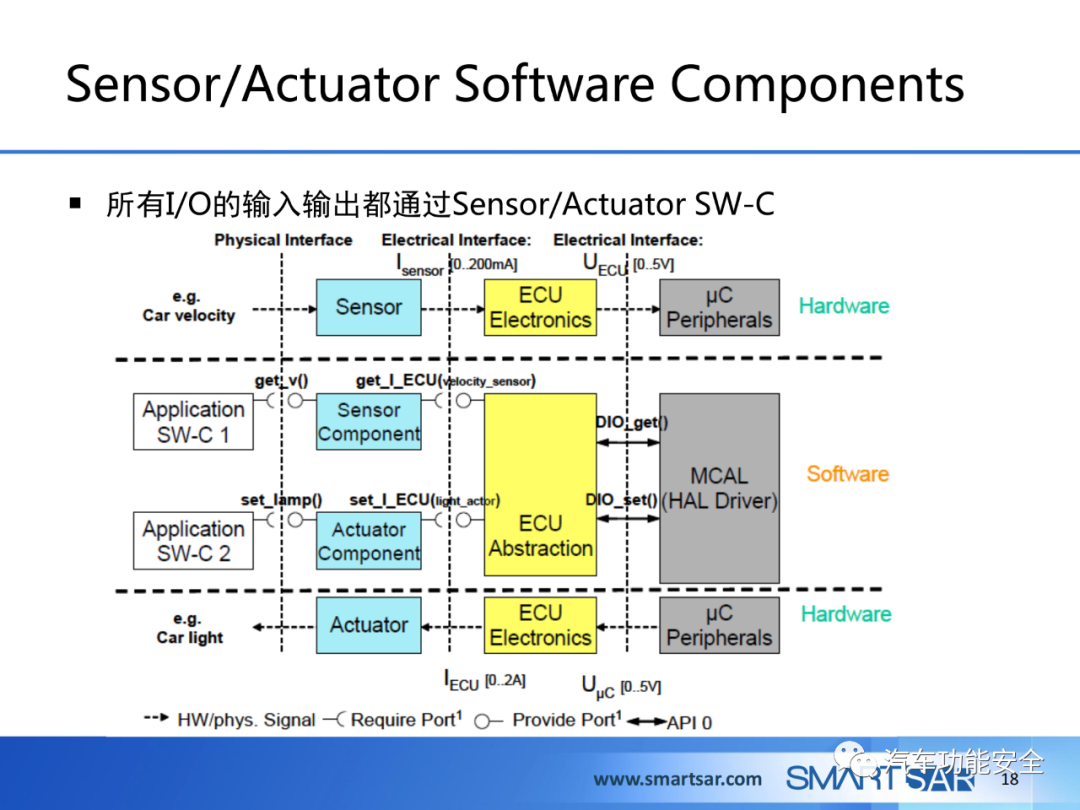

ECU軟件的AUTOSAR分層架構的圖15

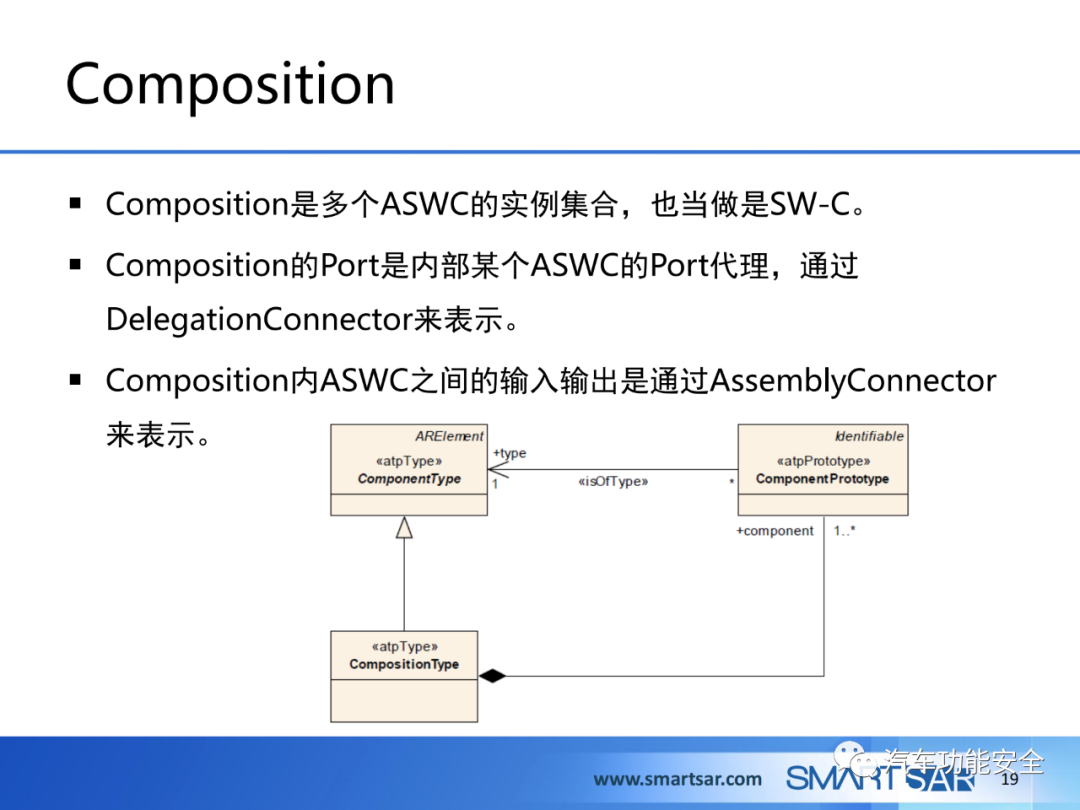

ECU軟件的AUTOSAR分層架構的圖16

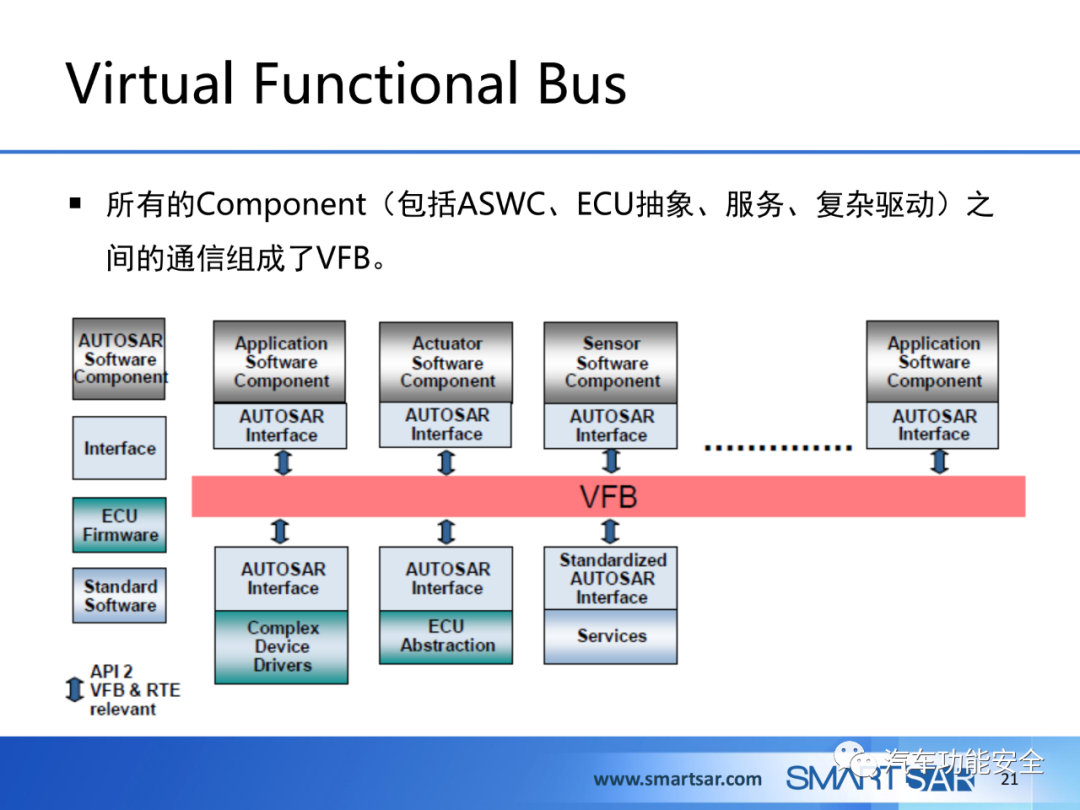

ECU軟件的AUTOSAR分層架構的圖17

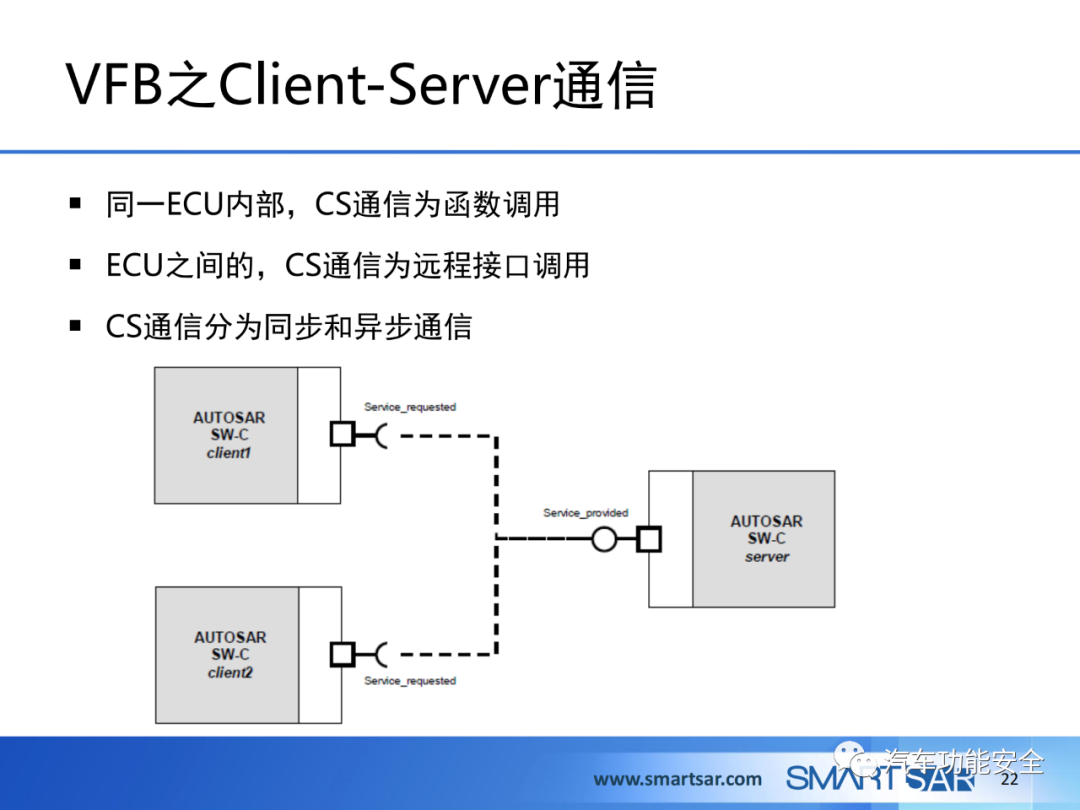

ECU軟件的AUTOSAR分層架構的圖18

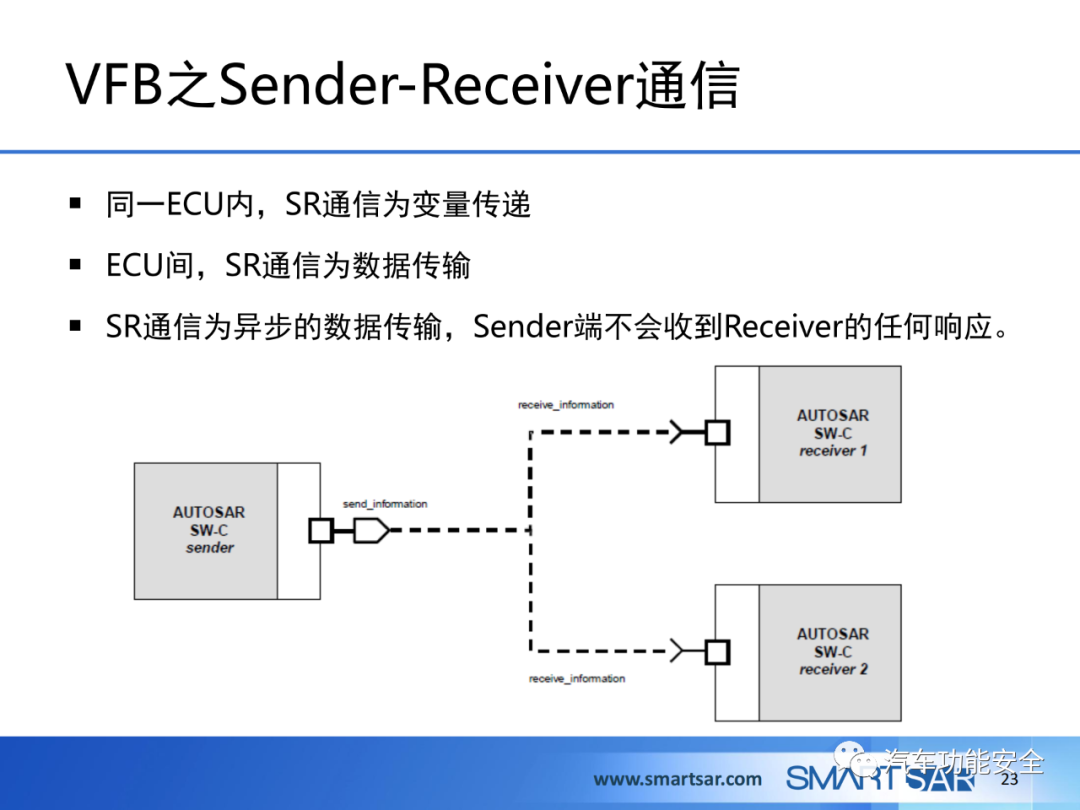

ECU軟件的AUTOSAR分層架構的圖19

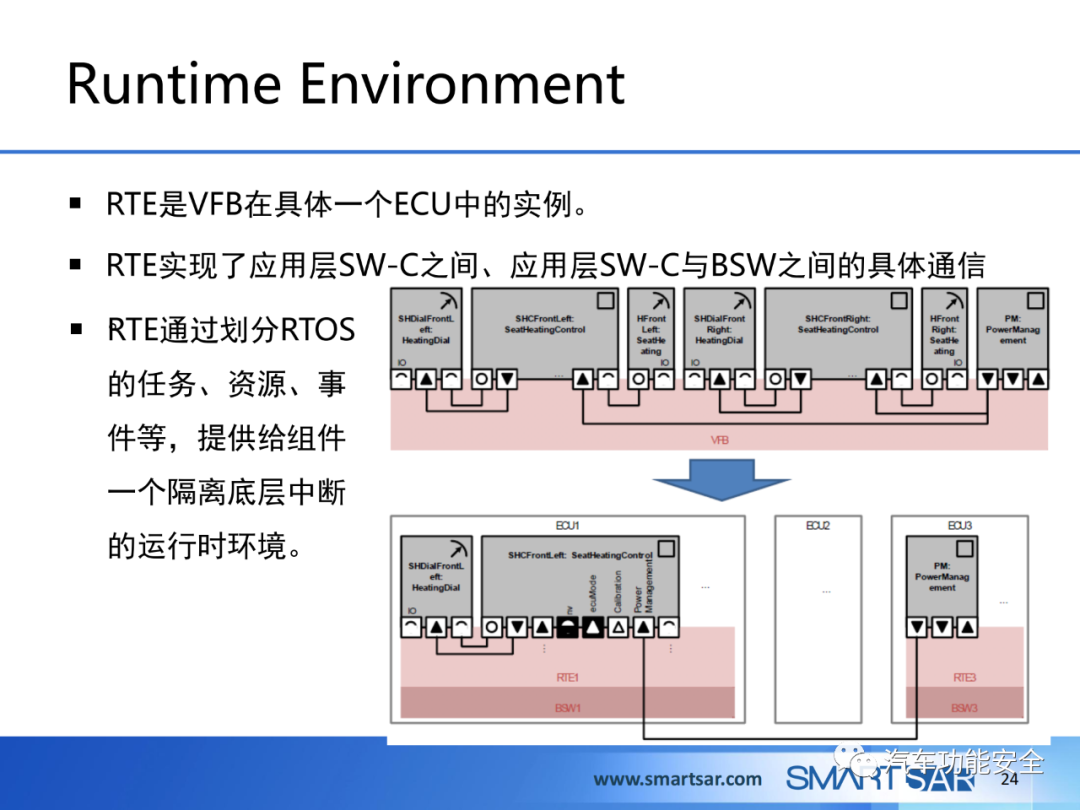

ECU軟件的AUTOSAR分層架構的圖20

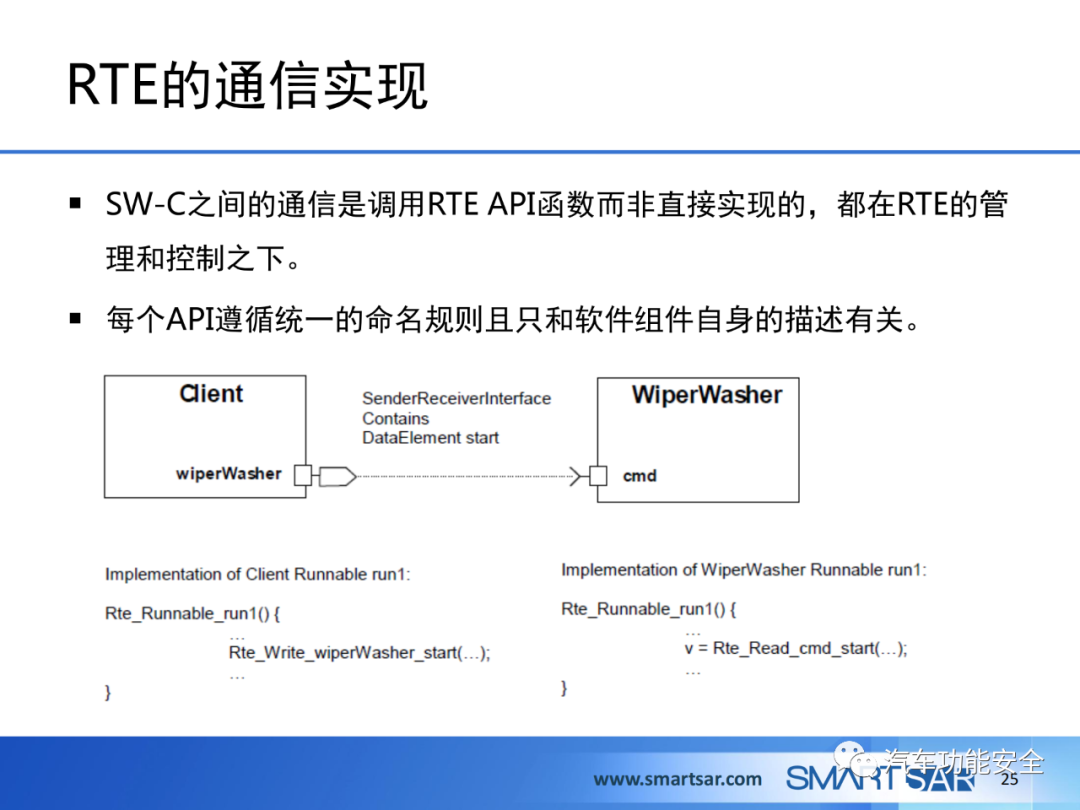

ECU軟件的AUTOSAR分層架構的圖21

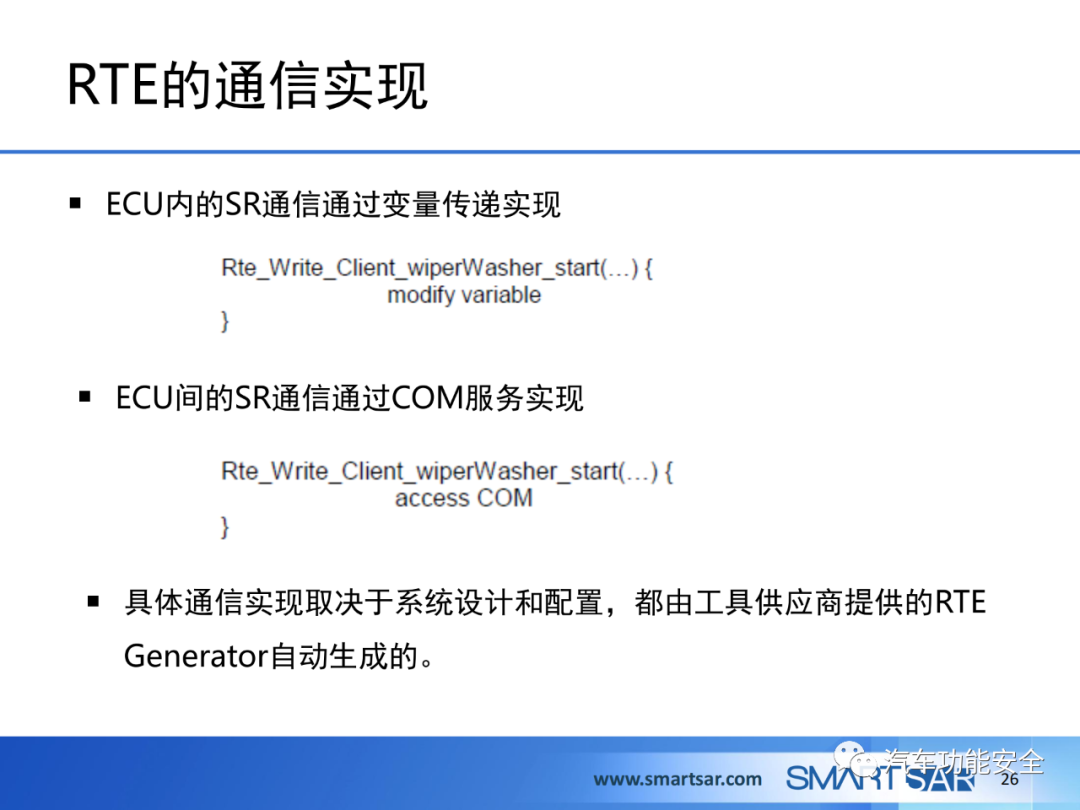

ECU軟件的AUTOSAR分層架構的圖22

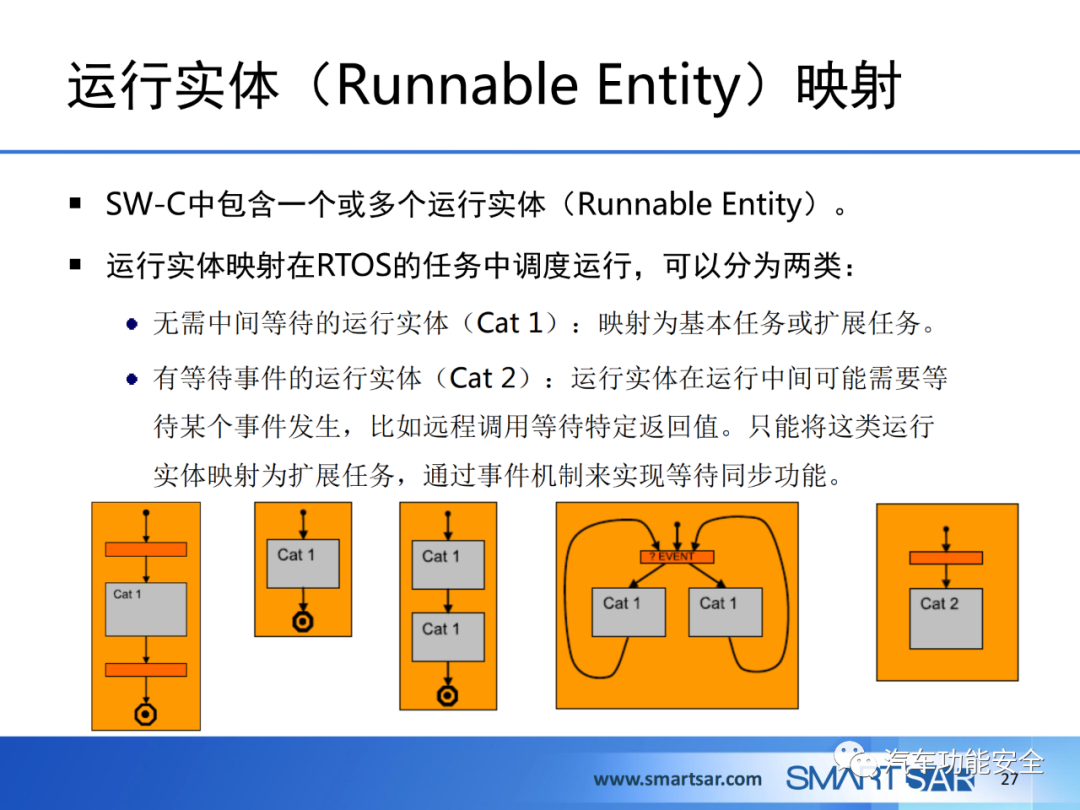

ECU軟件的AUTOSAR分層架構的圖23

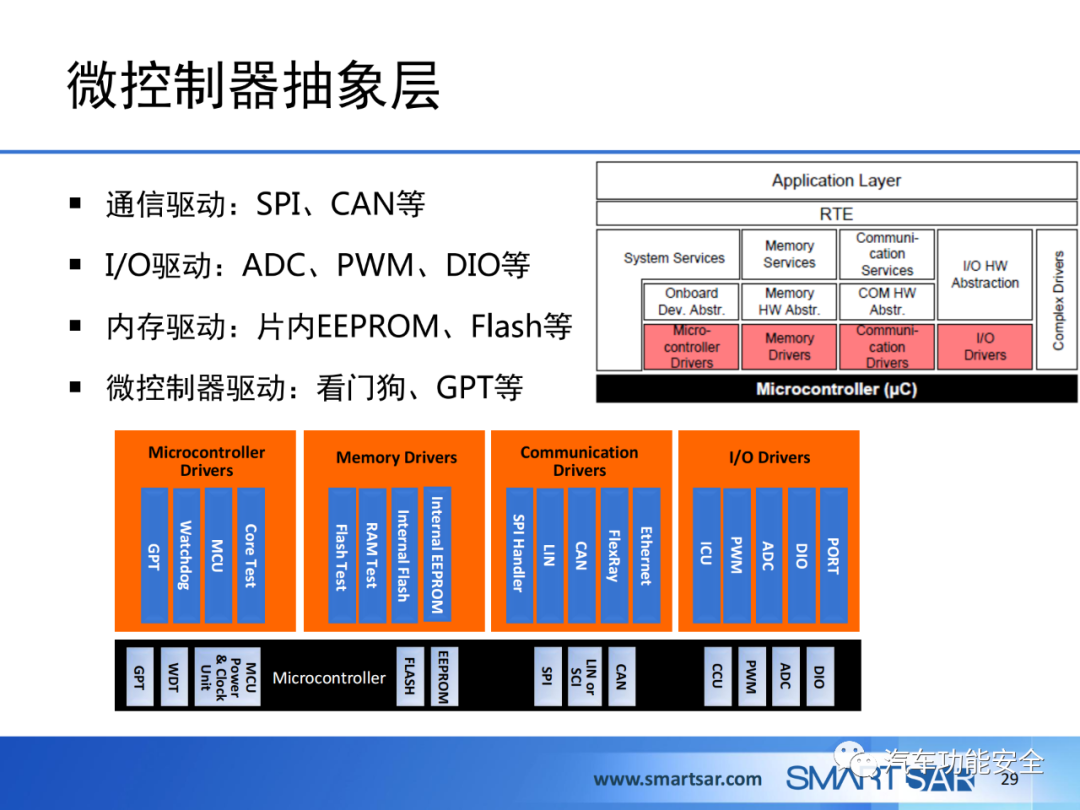

ECU軟件的AUTOSAR分層架構的圖24

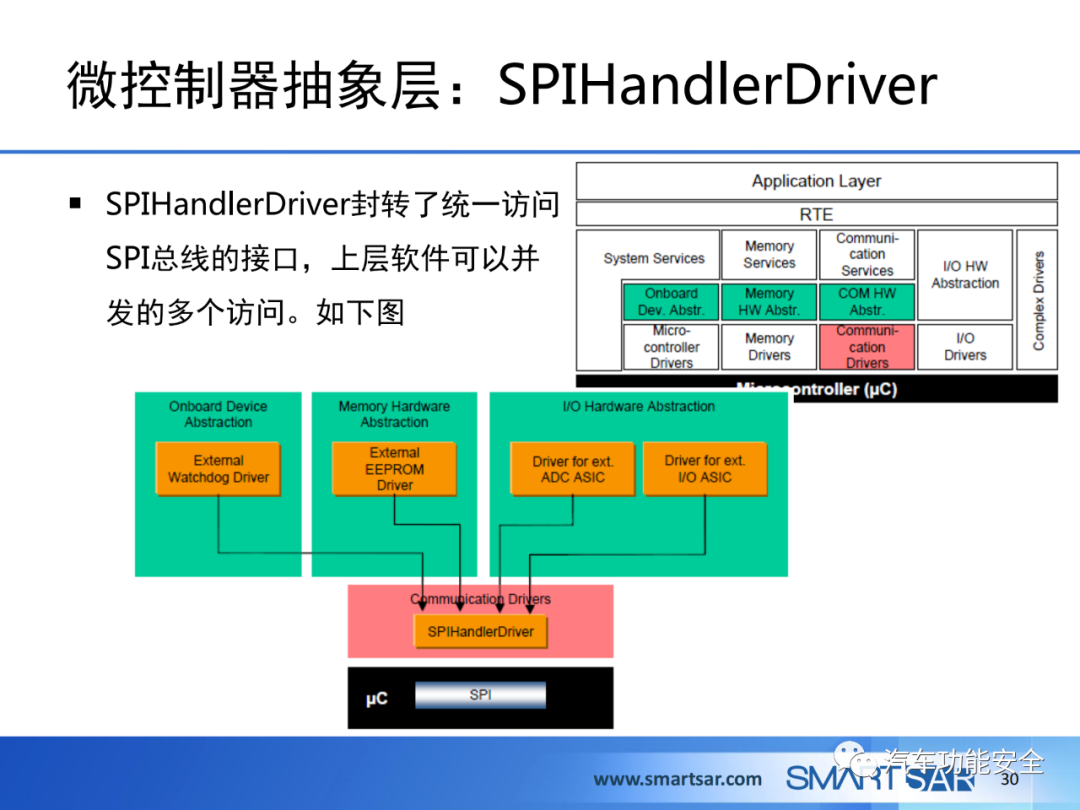

ECU軟件的AUTOSAR分層架構的圖25

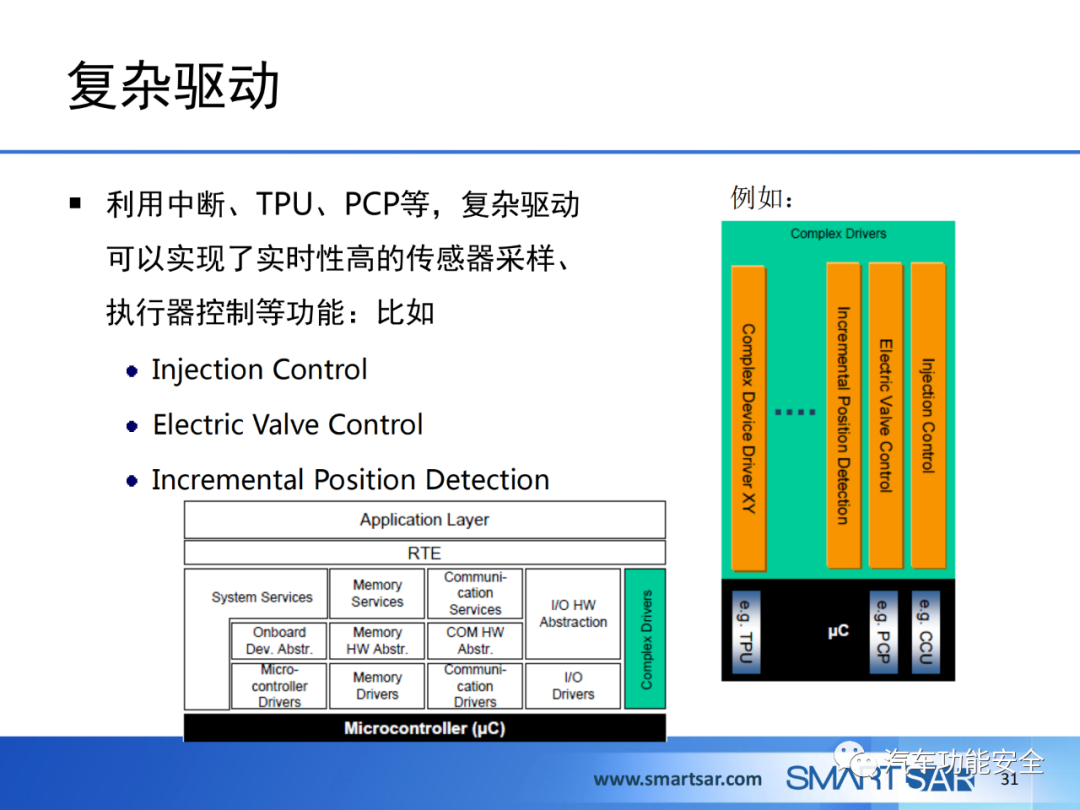

ECU軟件的AUTOSAR分層架構的圖26

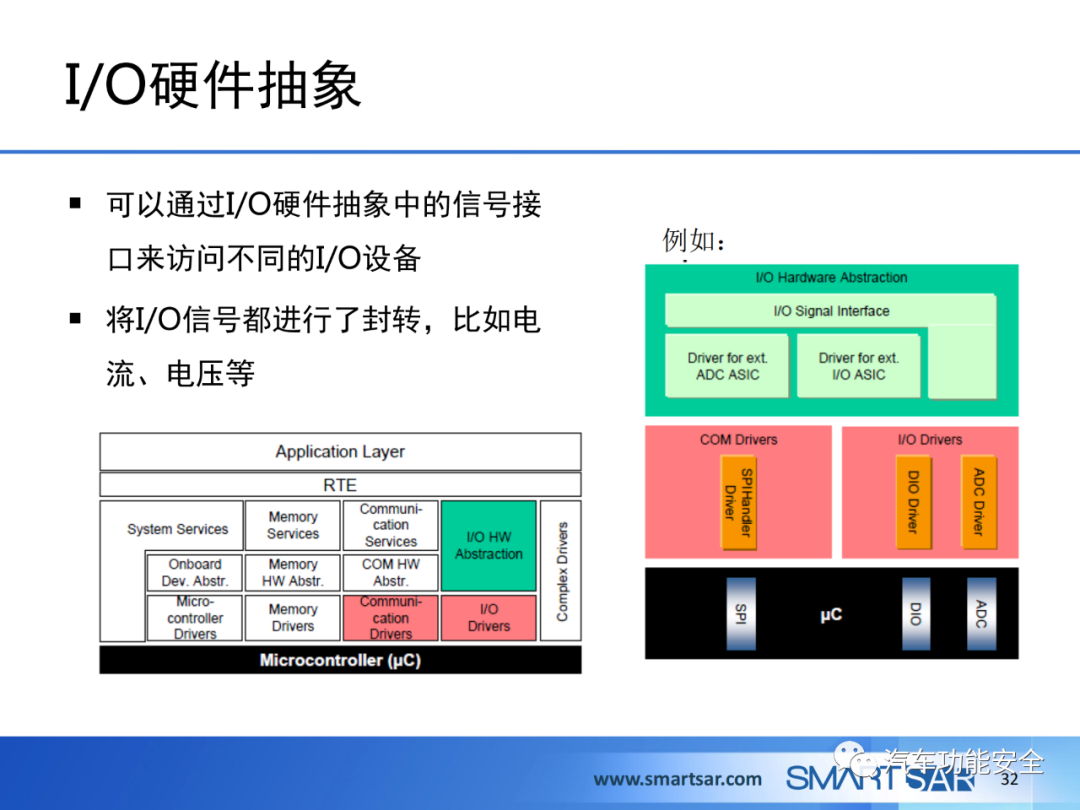

ECU軟件的AUTOSAR分層架構的圖27

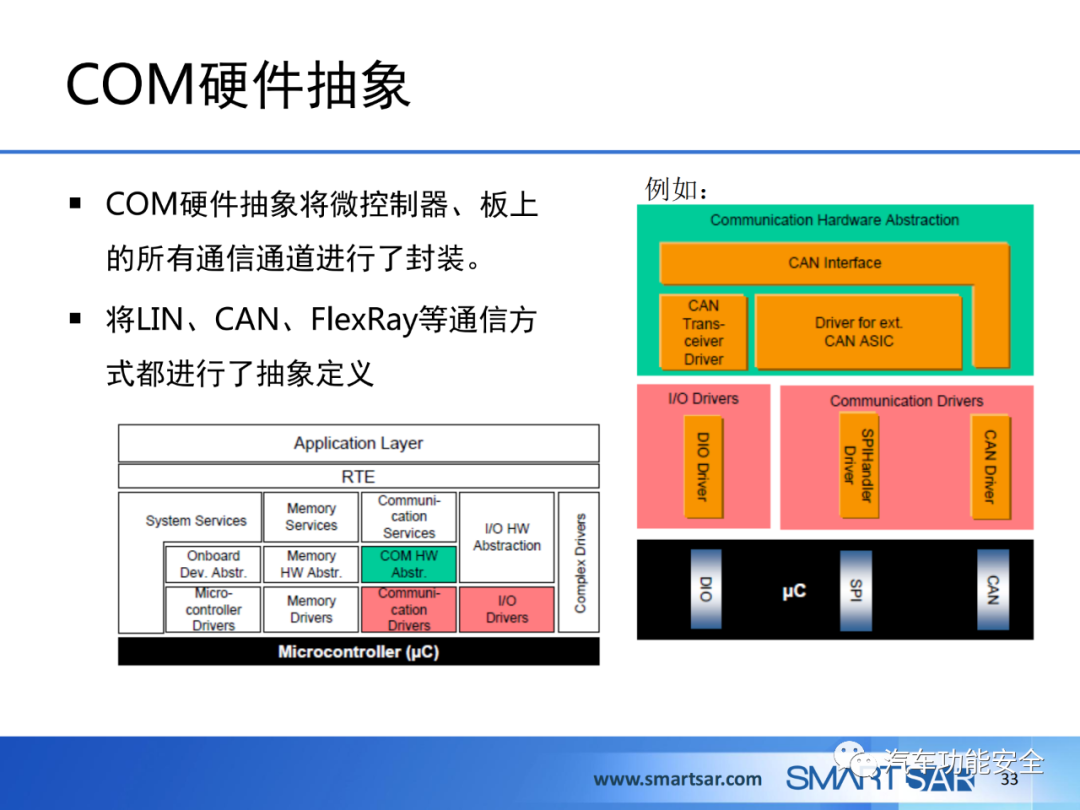

ECU軟件的AUTOSAR分層架構的圖28

ECU軟件的AUTOSAR分層架構的圖29

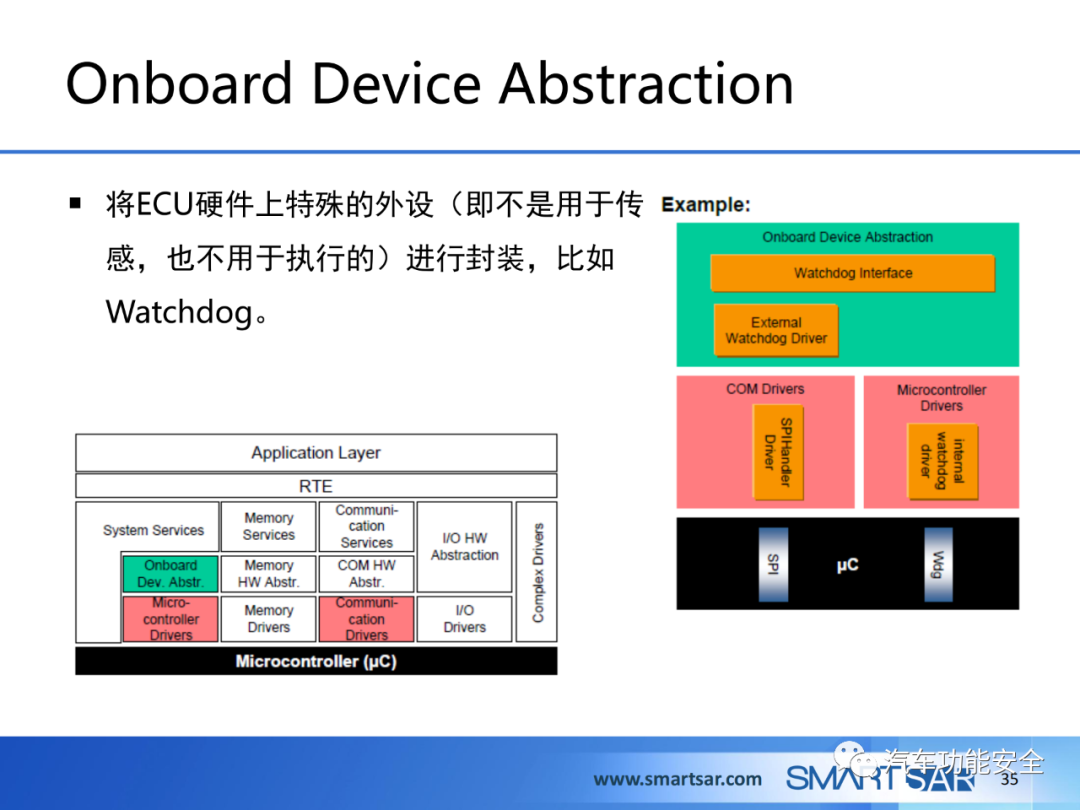

ECU軟件的AUTOSAR分層架構的圖30

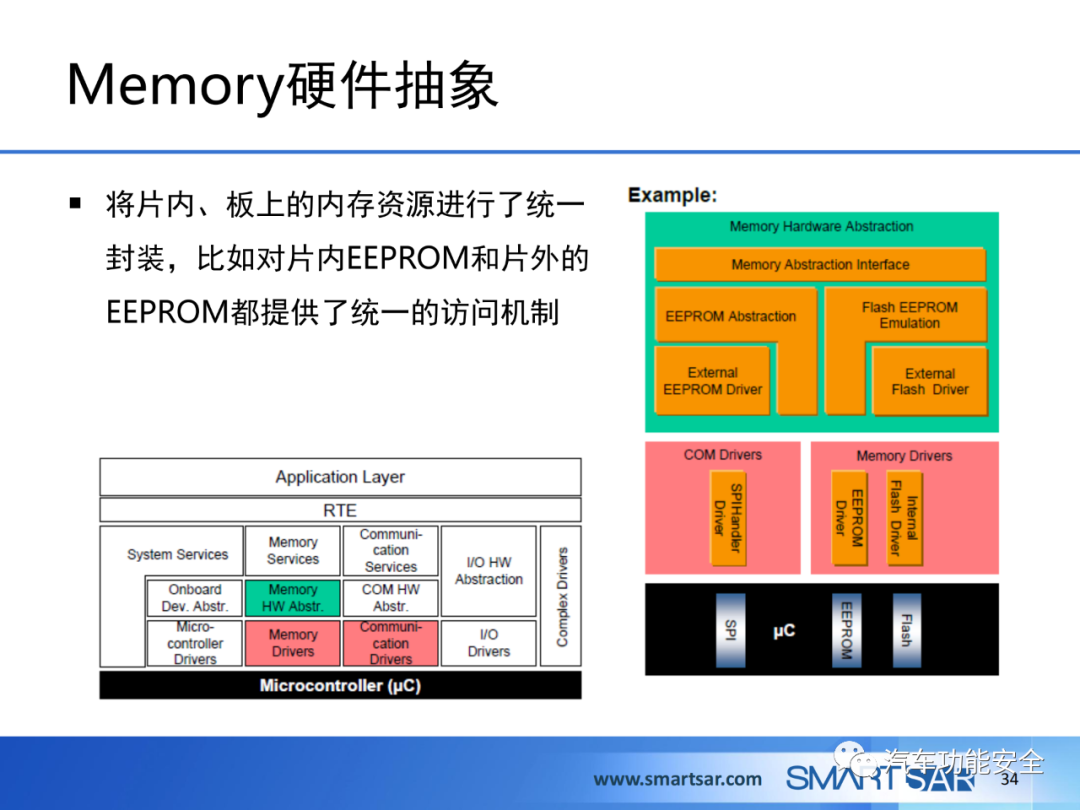

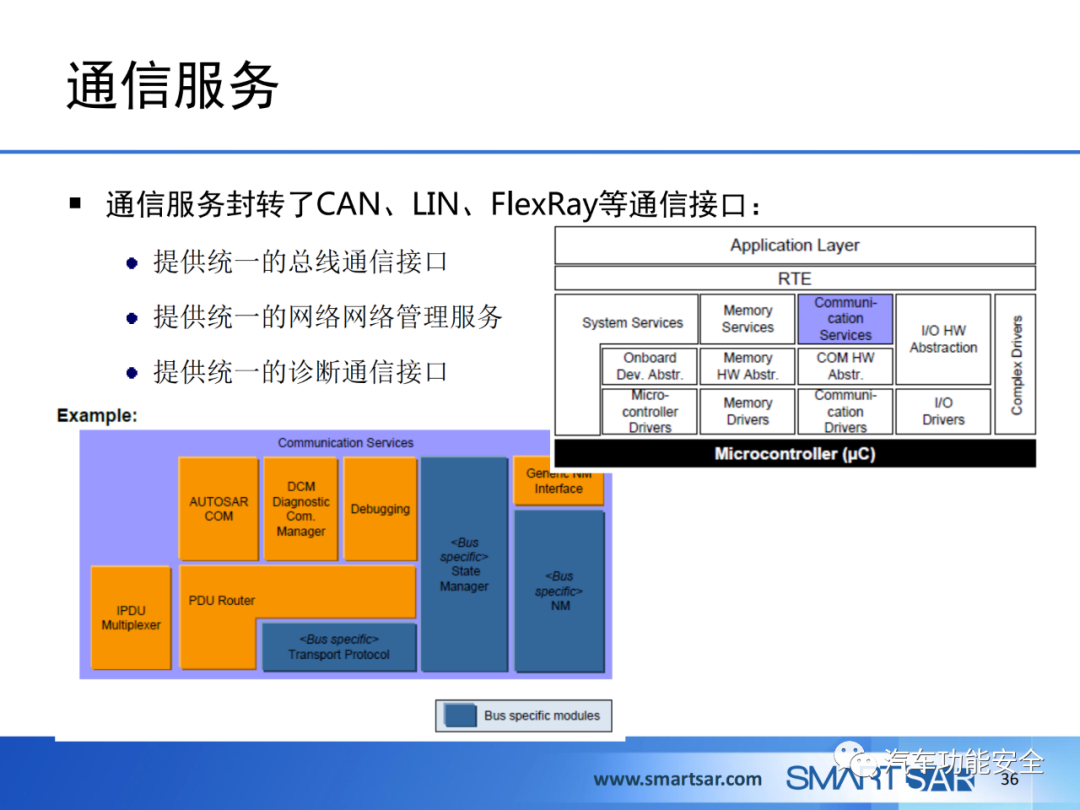

ECU軟件的AUTOSAR分層架構的圖31

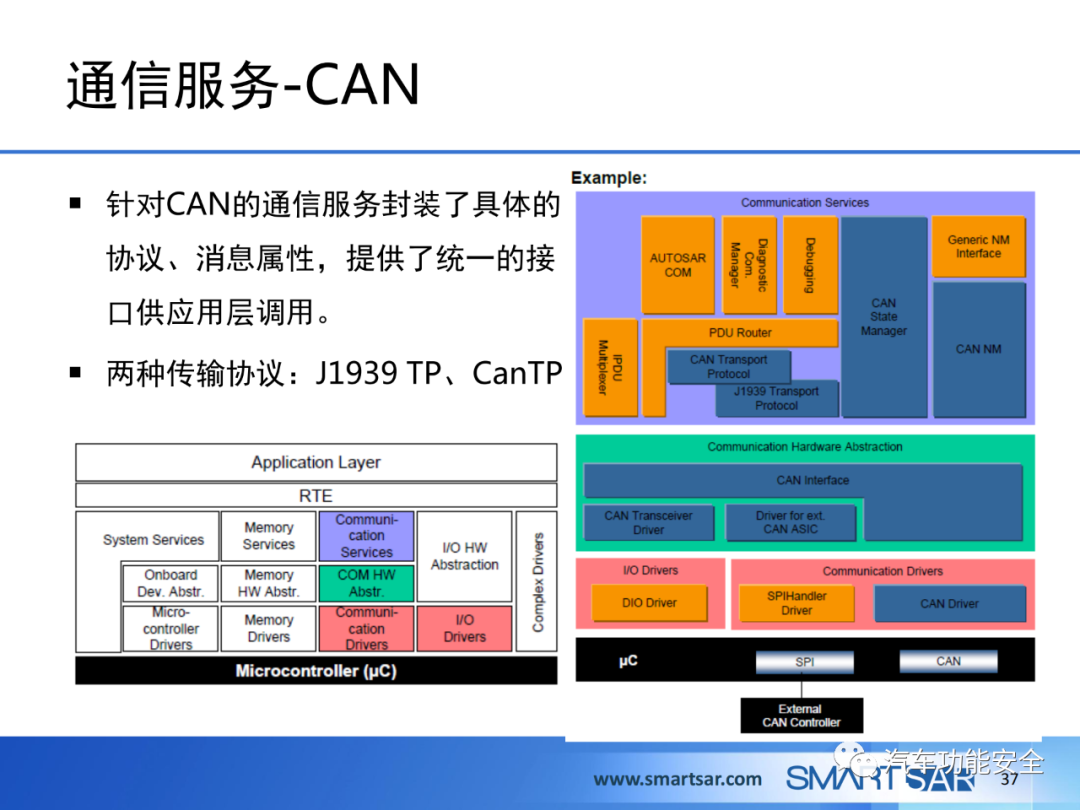

ECU軟件的AUTOSAR分層架構的圖32

ECU軟件的AUTOSAR分層架構的圖33

ECU軟件的AUTOSAR分層架構的圖34

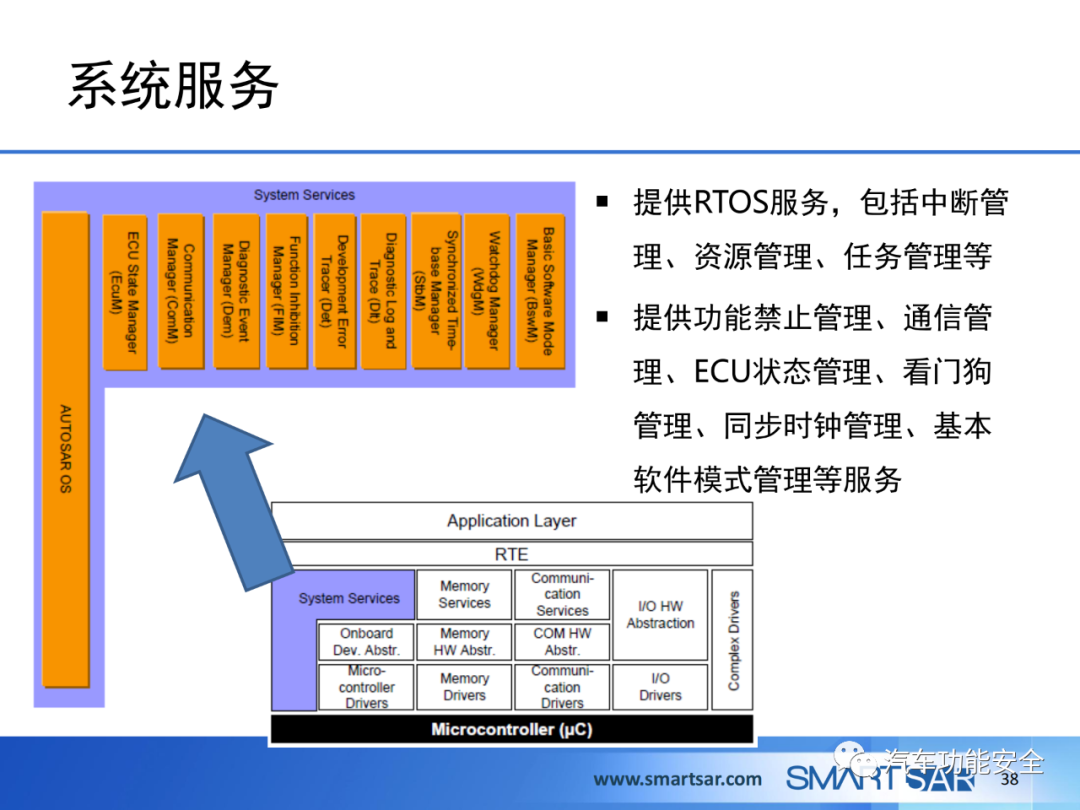

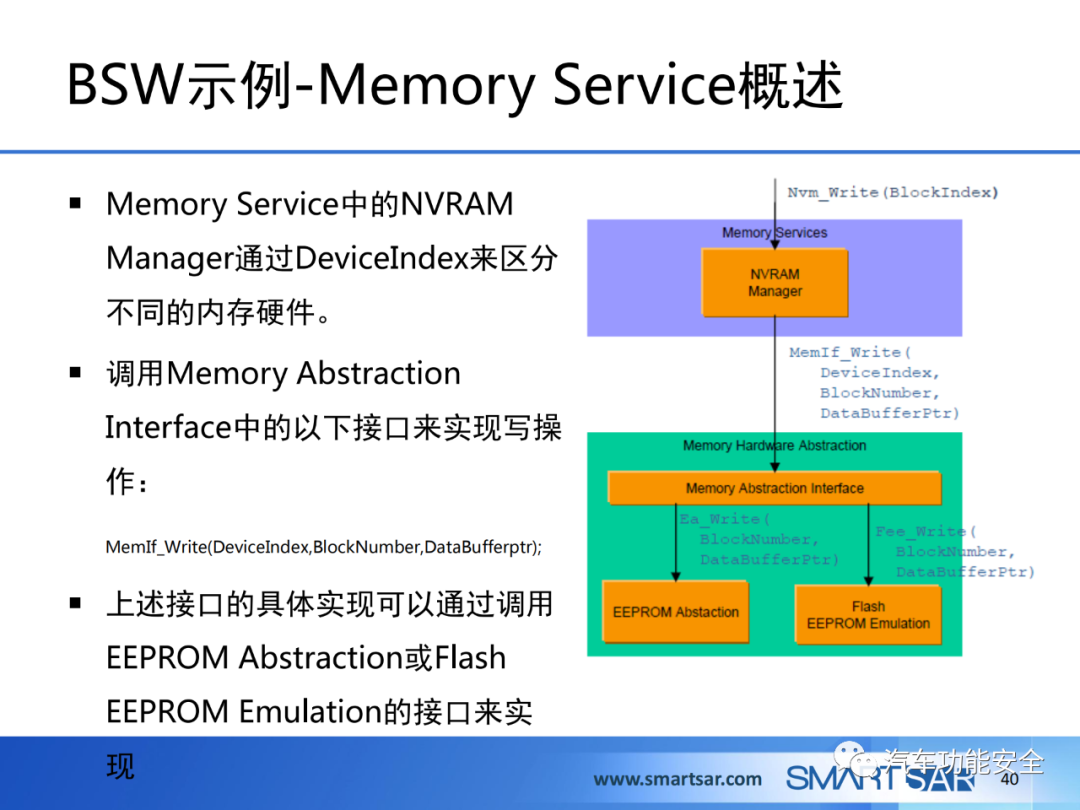

ECU軟件的AUTOSAR分層架構的圖35

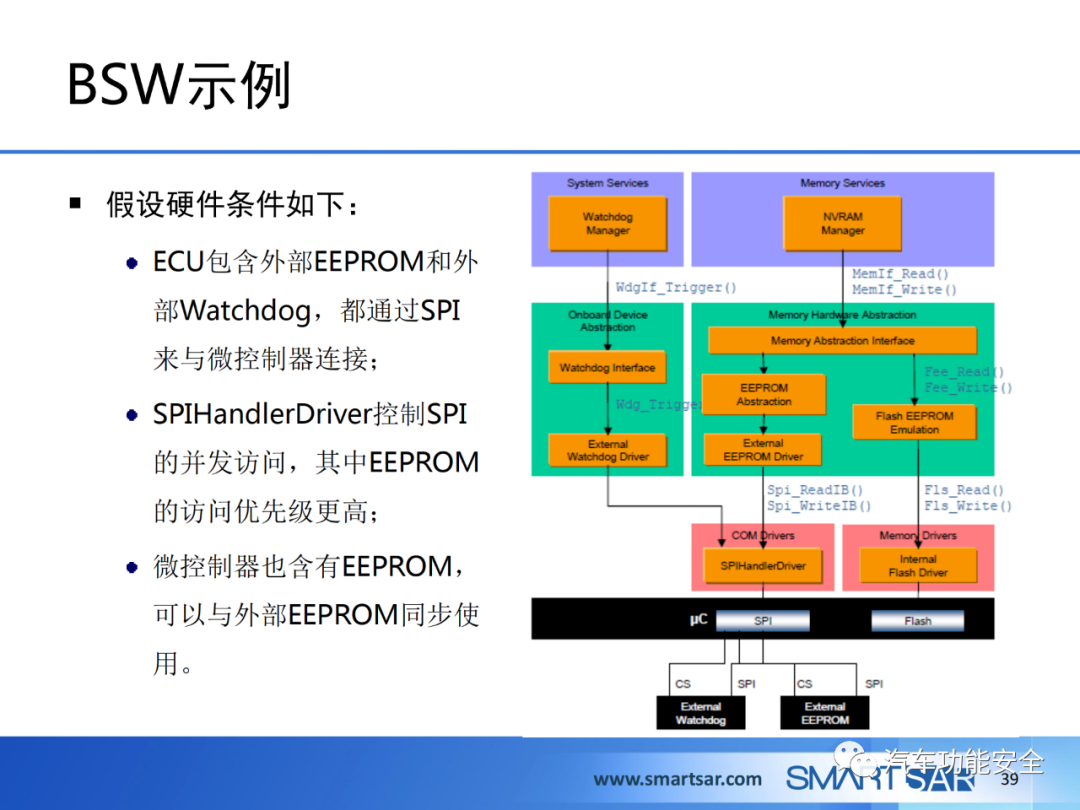

ECU軟件的AUTOSAR分層架構的圖36

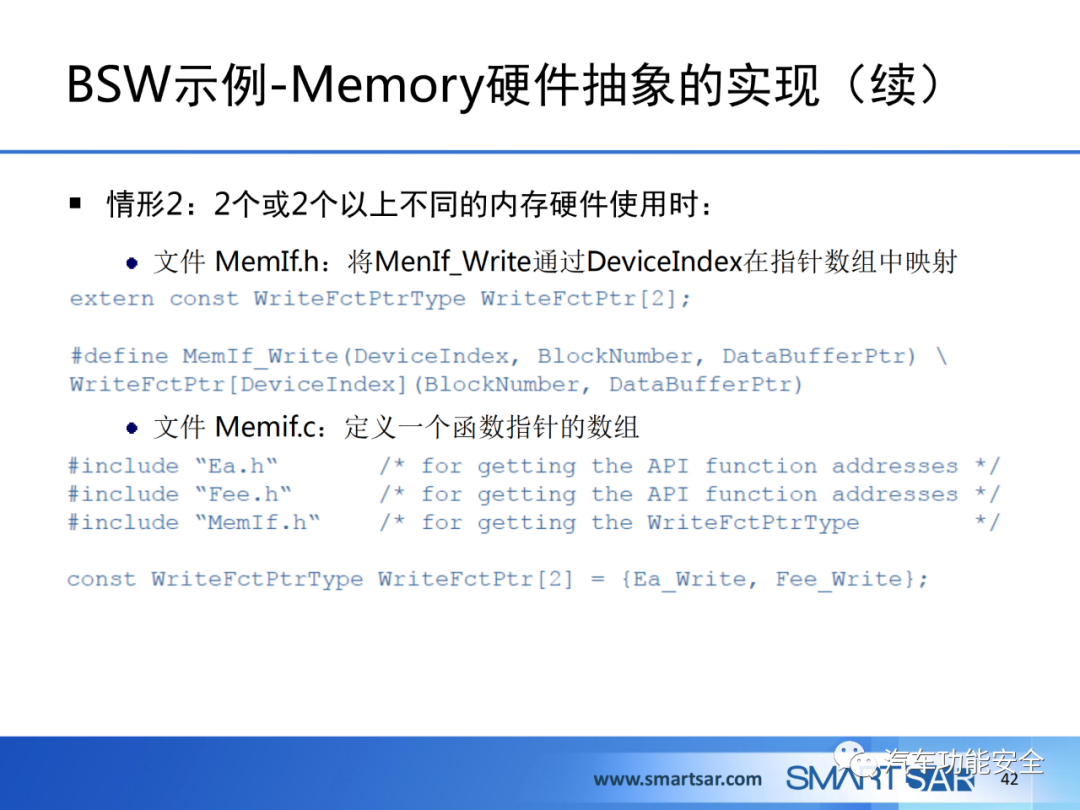

ECU軟件的AUTOSAR分層架構的圖37

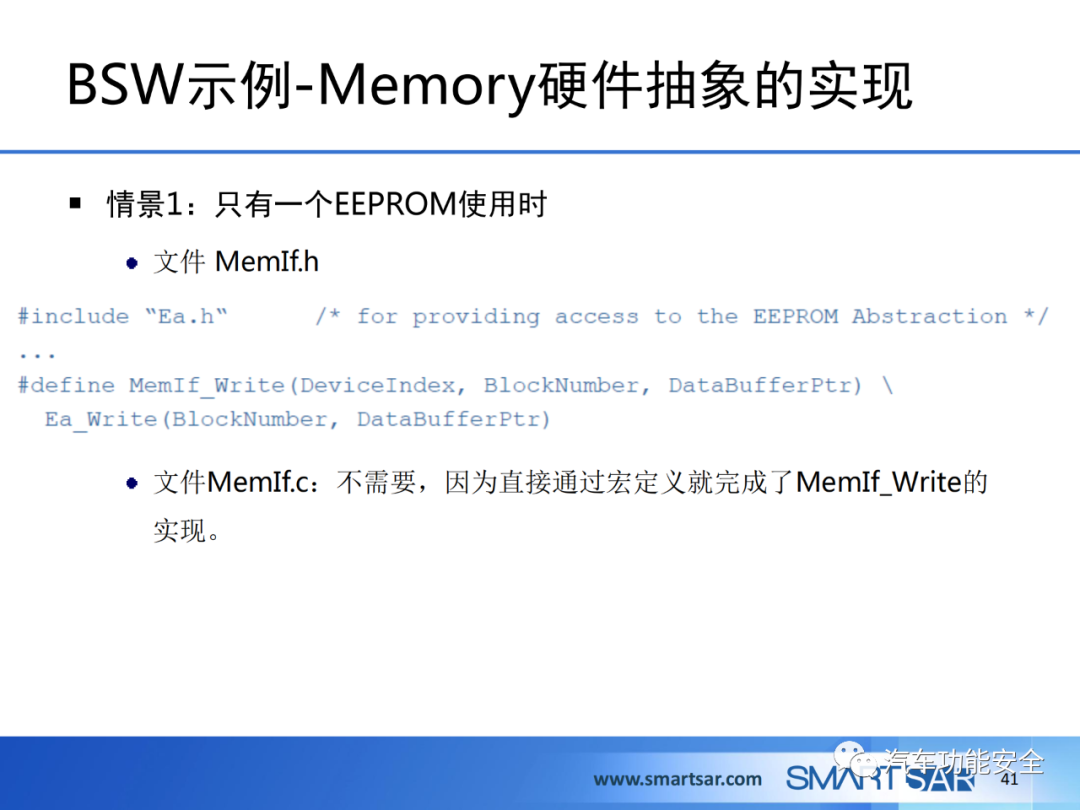

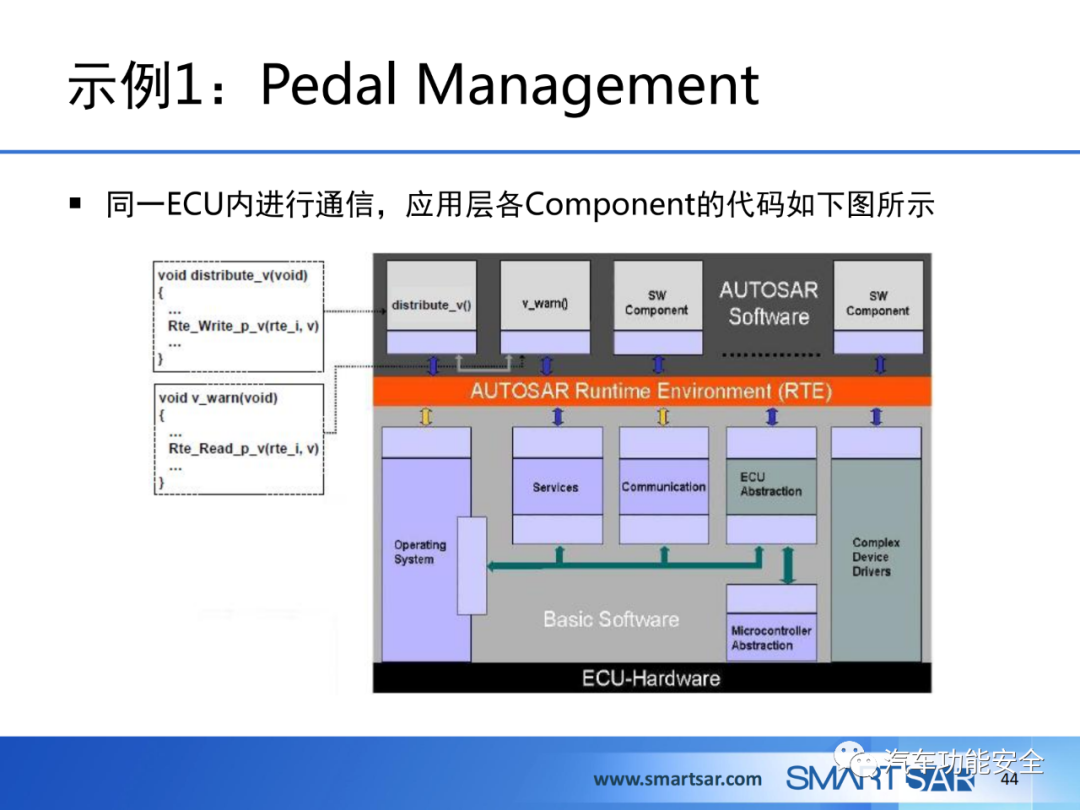

ECU軟件的AUTOSAR分層架構的圖38

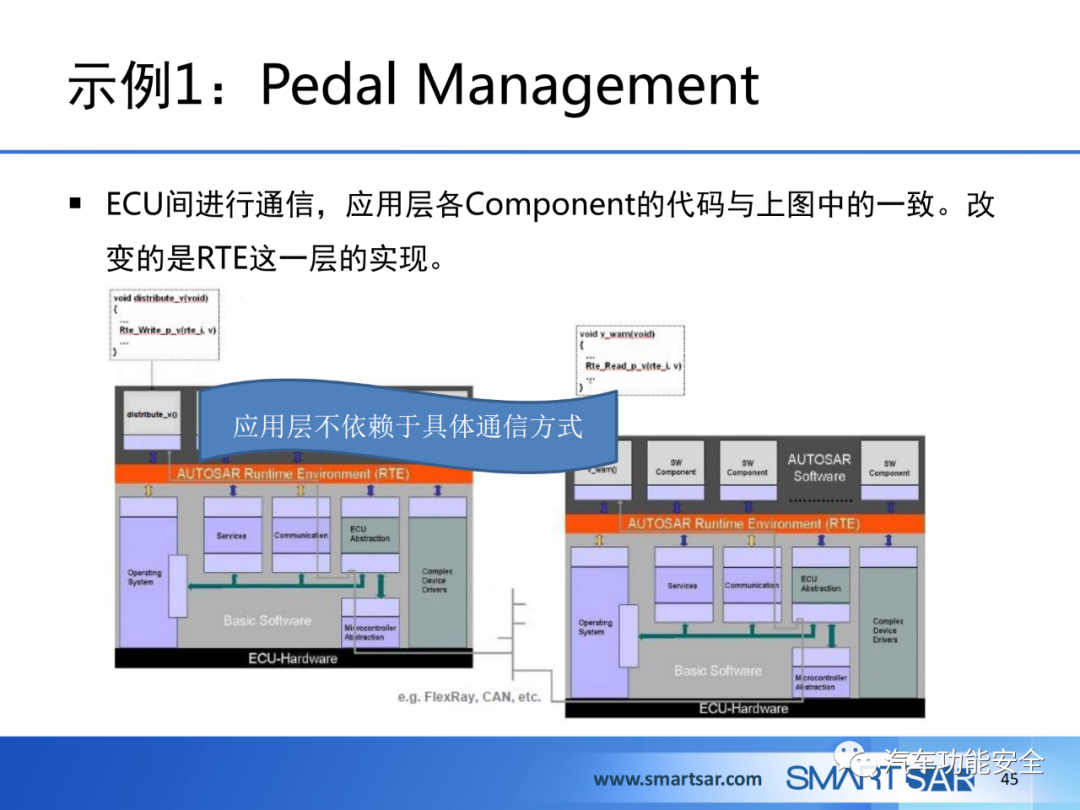

ECU軟件的AUTOSAR分層架構的圖39

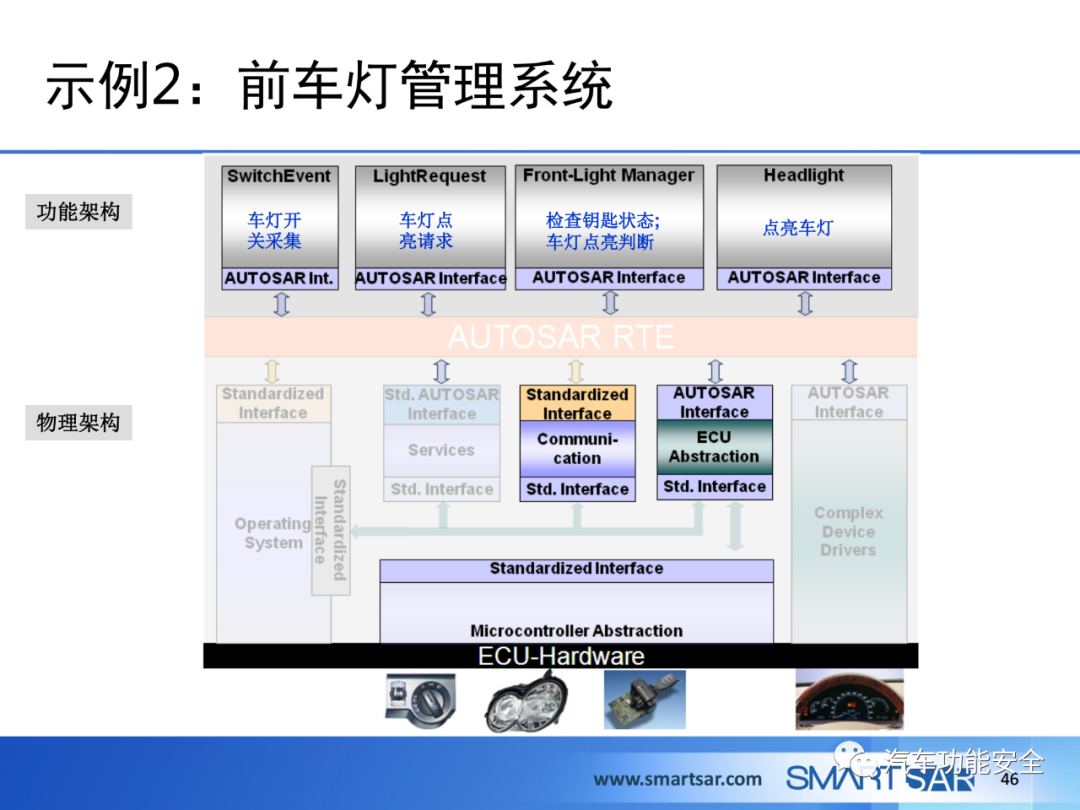

ECU軟件的AUTOSAR分層架構的圖40

ECU軟件的AUTOSAR分層架構的圖41

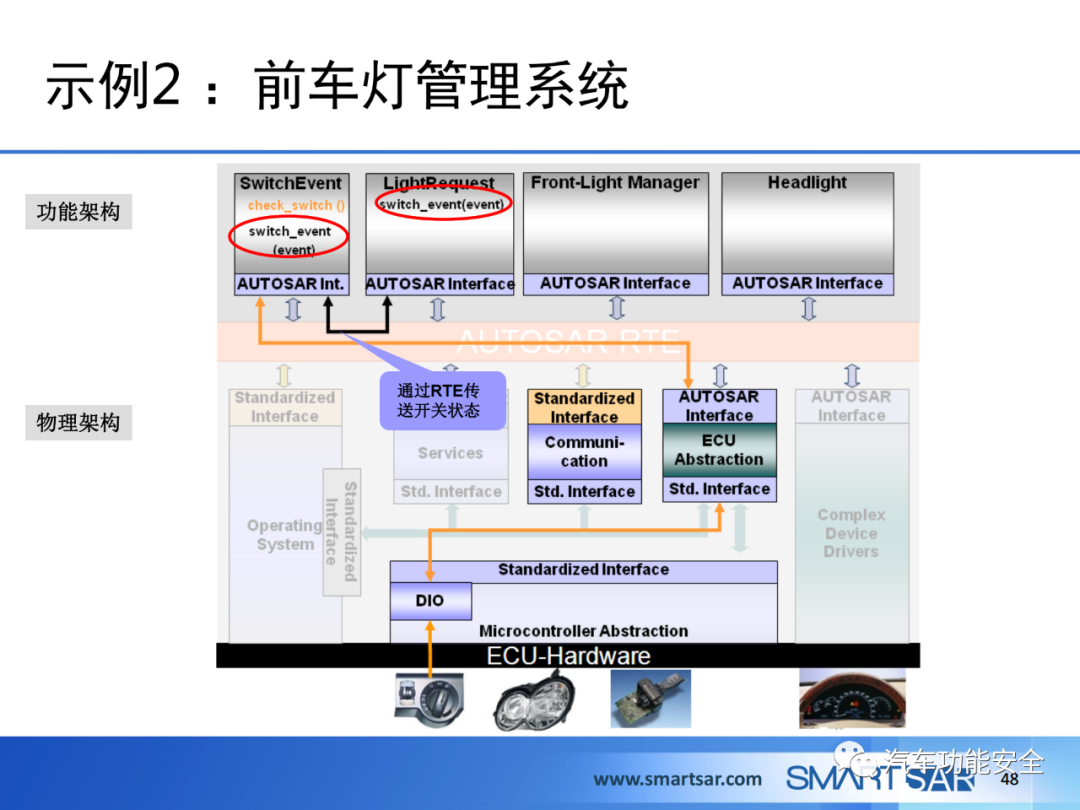

ECU軟件的AUTOSAR分層架構的圖42

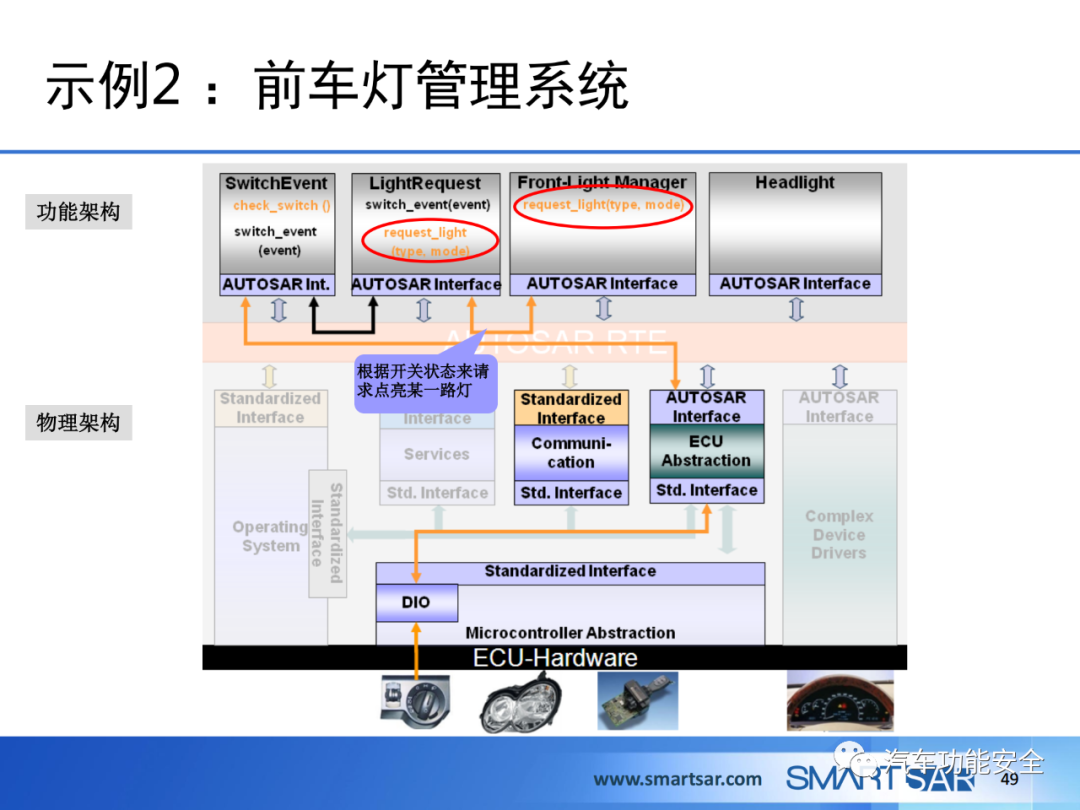

ECU軟件的AUTOSAR分層架構的圖43

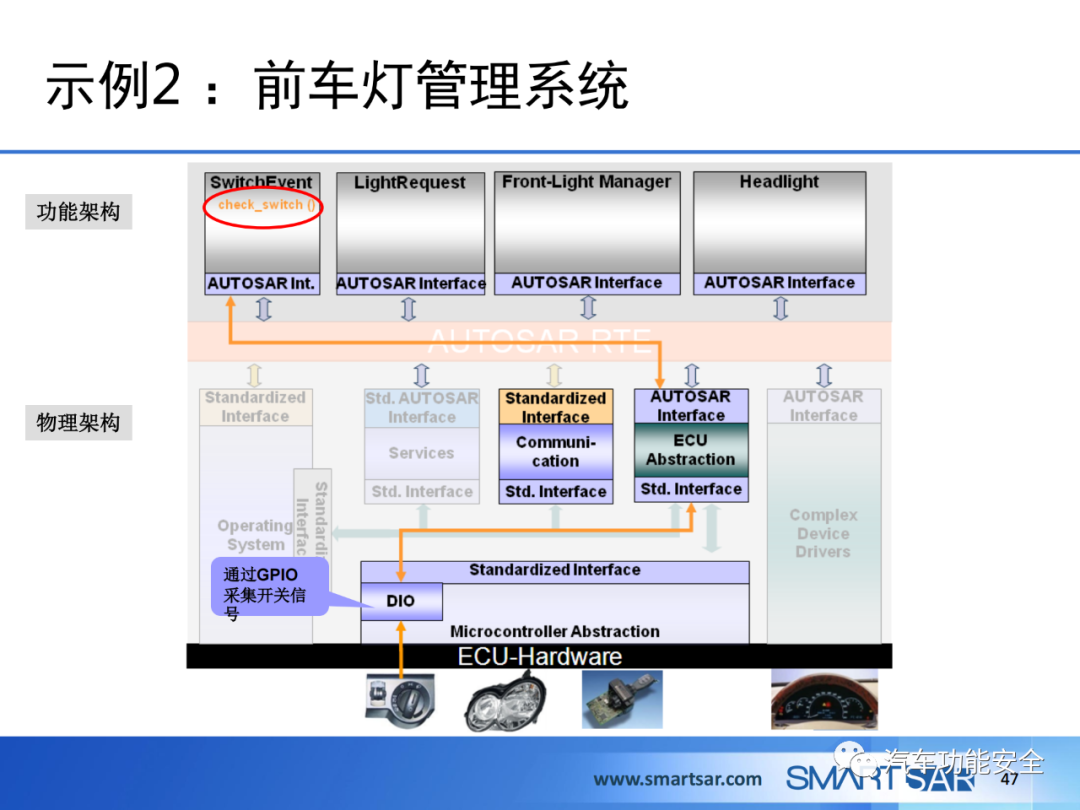

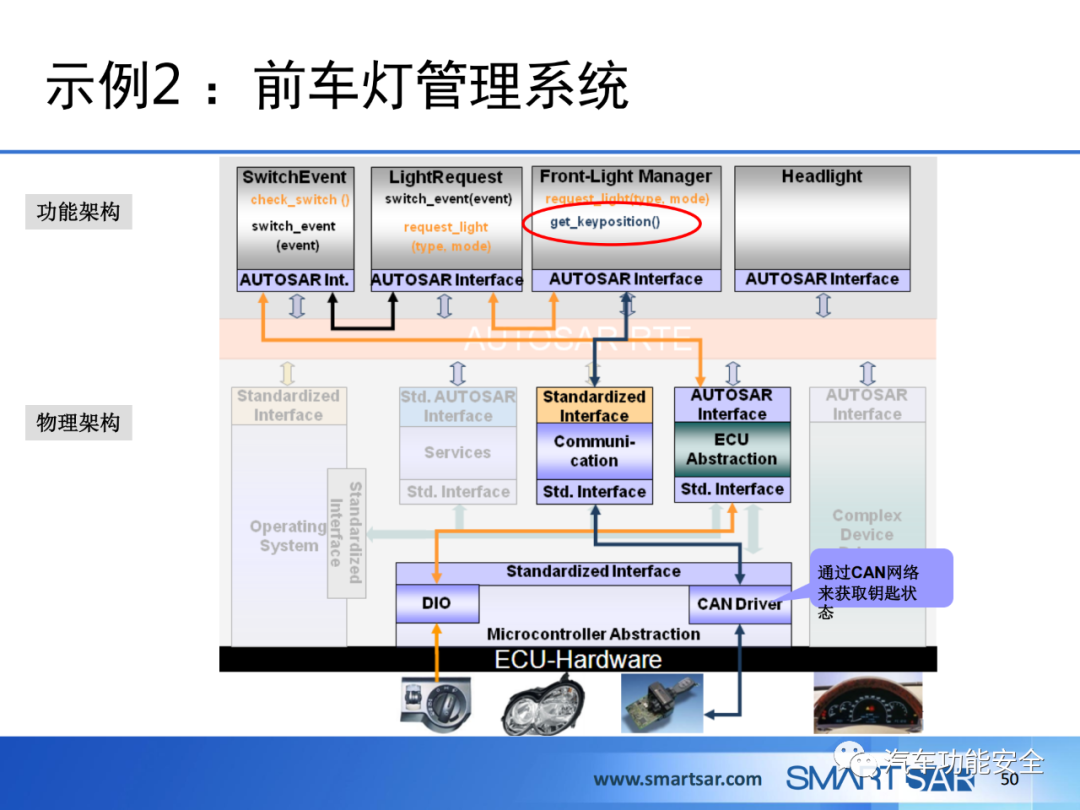

ECU軟件的AUTOSAR分層架構的圖44

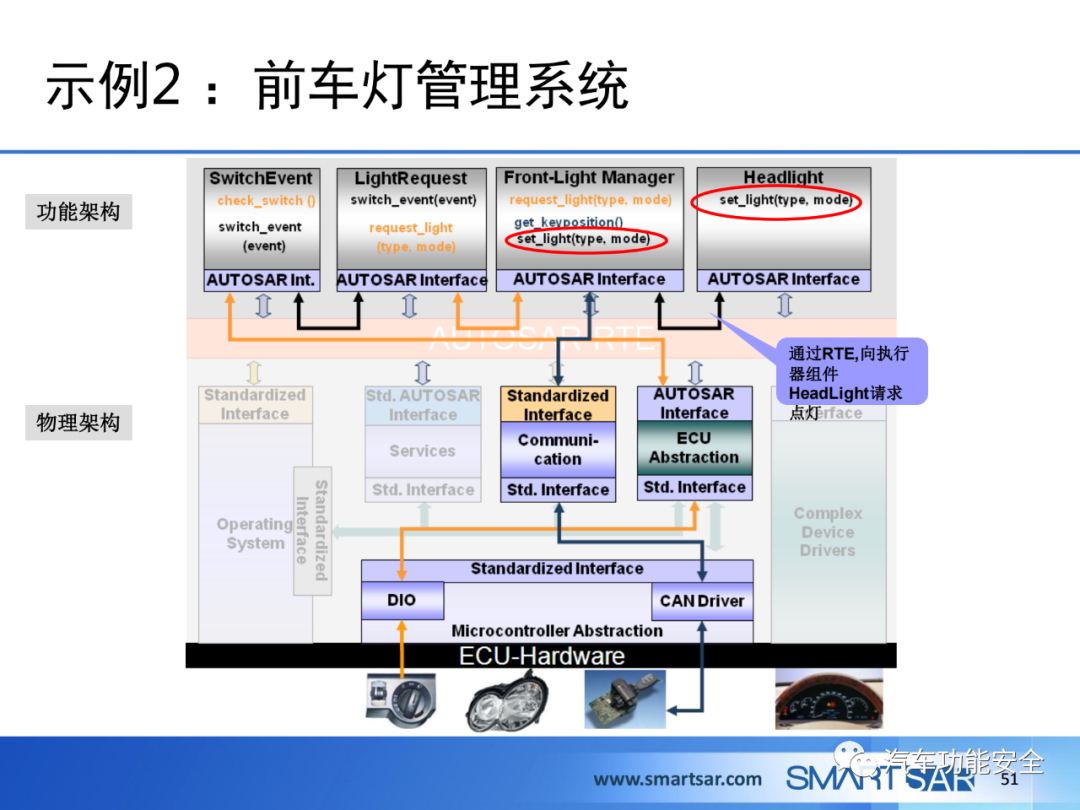

ECU軟件的AUTOSAR分層架構的圖45

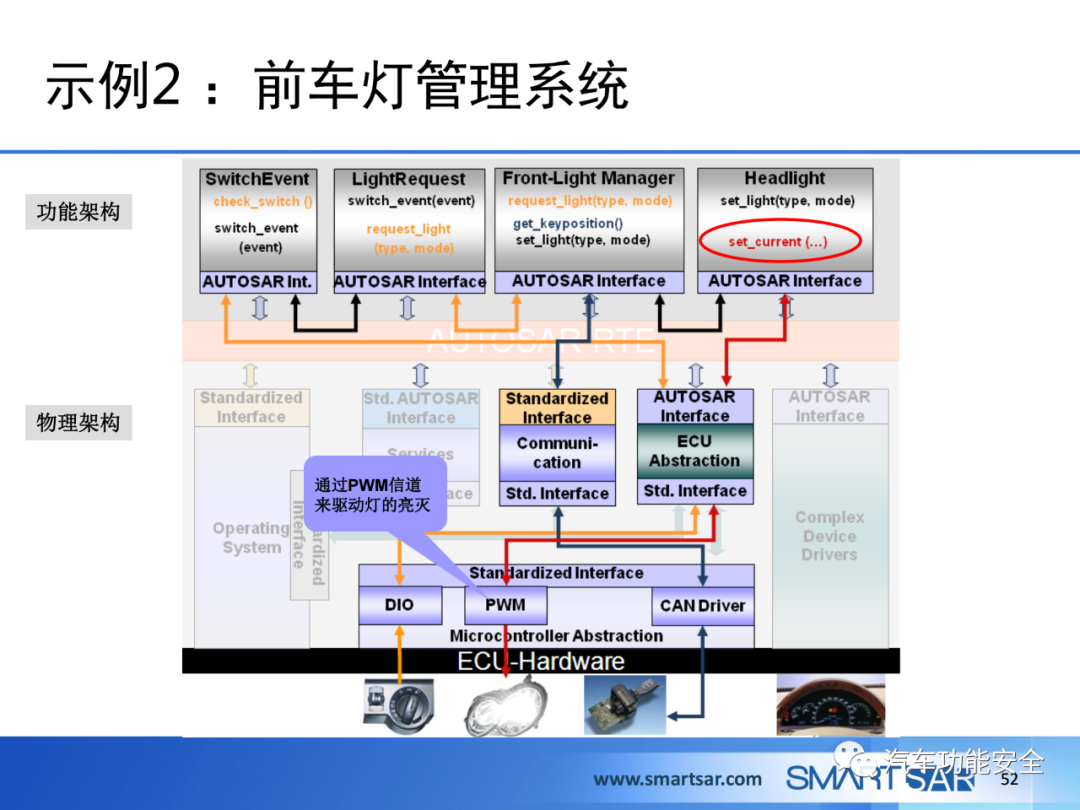

ECU軟件的AUTOSAR分層架構的圖46

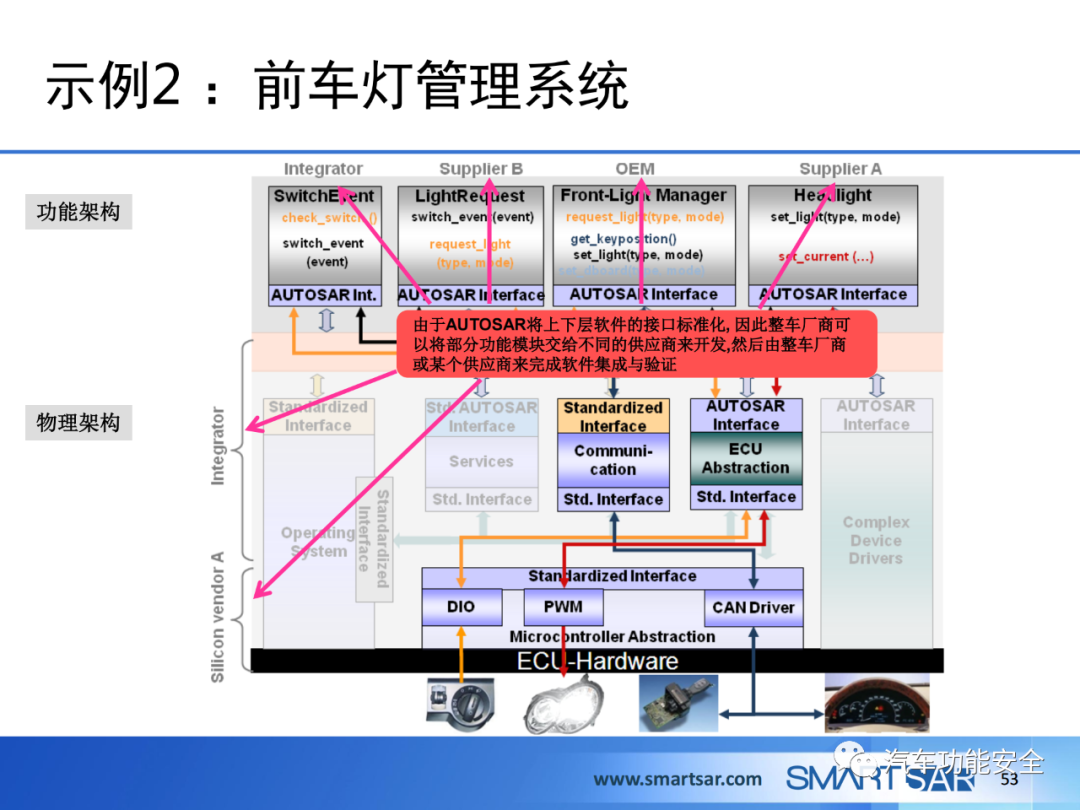

ECU軟件的AUTOSAR分層架構的圖47

ECU軟件的AUTOSAR分層架構的圖48

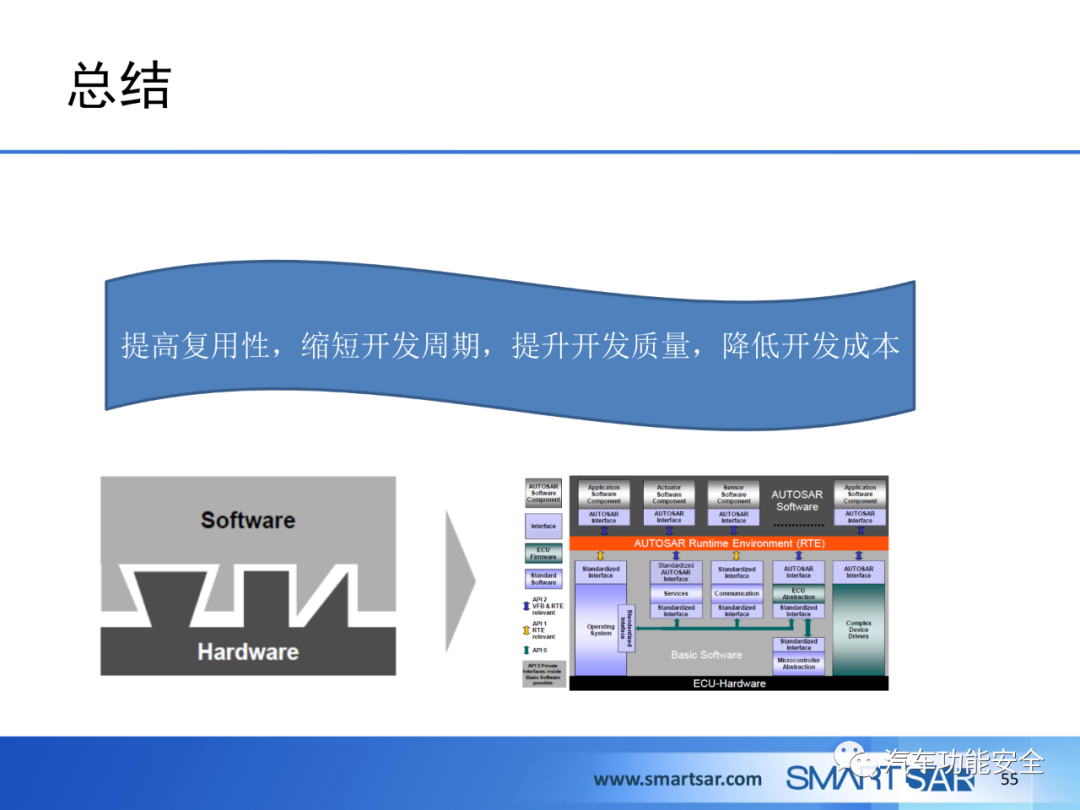

ECU軟件的AUTOSAR分層架構的圖49

ECU軟件的AUTOSAR分層架構的圖50

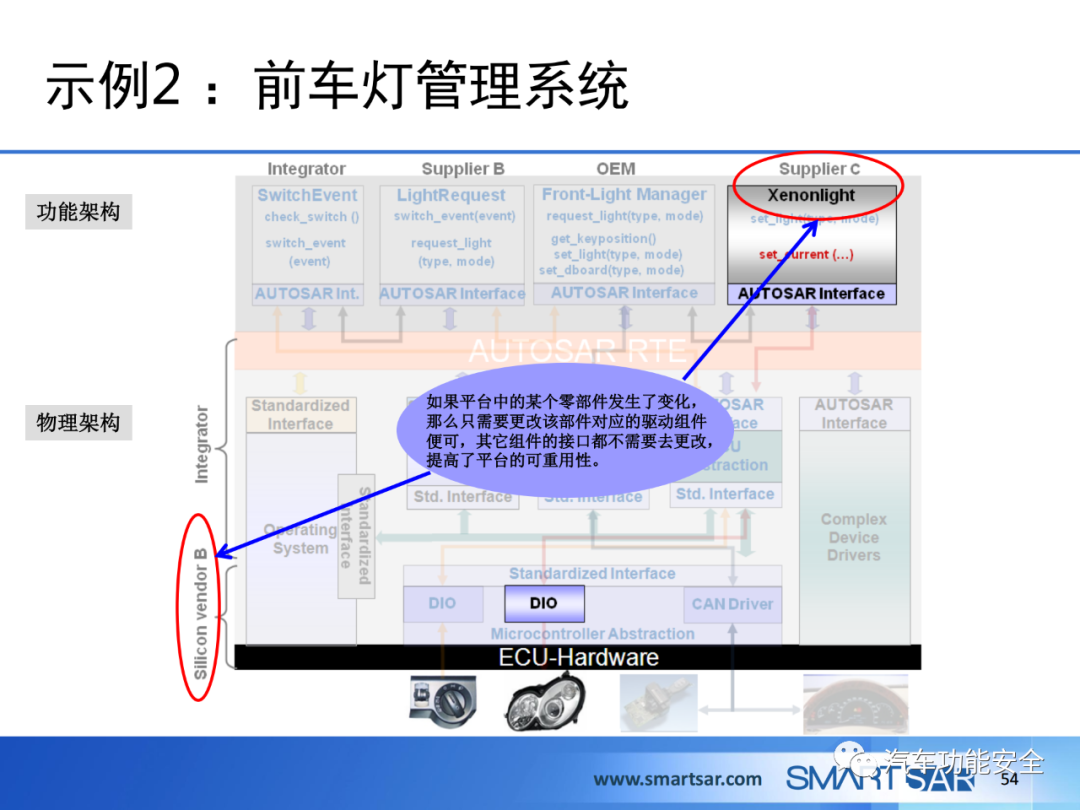

ECU軟件的AUTOSAR分層架構的圖51
