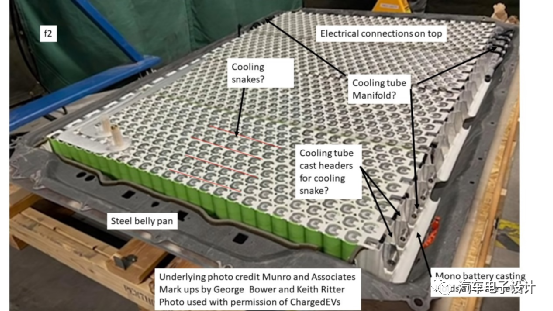

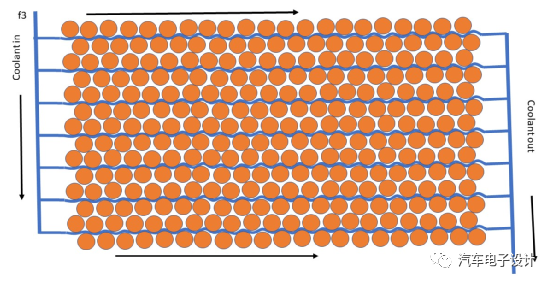

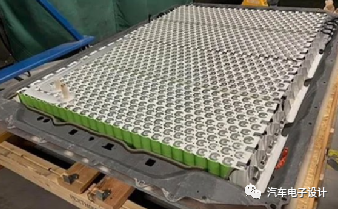

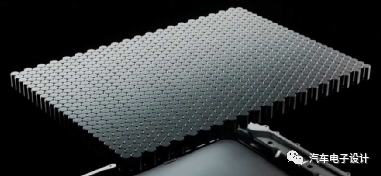

推特上出現了一張圖，“so this is Tesla’s 4680 pack the next generation battery pack integrated into the structure of the vehicle that will change everything”，這個圖比較模糊，不過從這個設計來看挺有意思的。我們先順序的來看下面圖1~圖3，特斯拉5月份的流傳圖，去年流傳的諜照還有官方發布的概念圖。備注：就一張圖，也沒有特別多的信息 圖1 5月份流出來的圖圖2 2020年流傳的圖圖3 特斯拉發布的概念圖 目前這張最新的5月份照片，再次給我們明確了幾個方向：1）相比于原有的Model 3的設計，新的設計電芯之間的間距留的很小，確實和概念圖一樣采用了蜂窩狀的結構，電芯之間錯位半顆。在2）從電芯數量來看，確認了電芯數量大約為960個（每排24個，10排為一個分組，一共40排），21700電芯為5Ah 1/3C，4680是21700的5倍，對應25Ah，粗略估算87.6kWh3）從兩排電芯的間距來看，電芯的冷卻板的結構還是2排電芯一個水嘴，這個結構似乎和電池的固定結構鑄造在一起了。按照上這張示意圖，電芯之間還是用膠水進行固定圖4 George Bowe的猜測4）這個設計比較緊密，采樣線和電氣設計，在Pack的空間沒有留。估計后續特斯拉還是要把BMS等等往Pack的上方布置，所以從下圖1來看有一個向上伸展的塑料結構。圖1和圖3的真實還原度還是差異不大的。5）從母線排的工藝來看，似乎從Bonding方向改為新的工藝設計，這張圖沒太看清。電氣連接的主體都是在上面完成的6）由于電池系統設計得能量密度比較高，電池托盤還是切換回高強度鋼的托盤圖5 Sandy Munro老爺子也發布了一些想法，標識在了這張圖里面 小結：從逐步釋放的信息來看，特斯拉的4680的電池包的完善度在逐步提高，對于特斯拉來說電芯層面的挑戰可能比CTC設計要來得更大一些。
