本文介紹基于Python環境的元模型技術，包括DOE生成、靈敏度分析、代理模型生成、機器學習模型生成等內容。對比優化軟件相應的技術方案，基于Python環境的參數優化具有更高的靈活性和高效性。

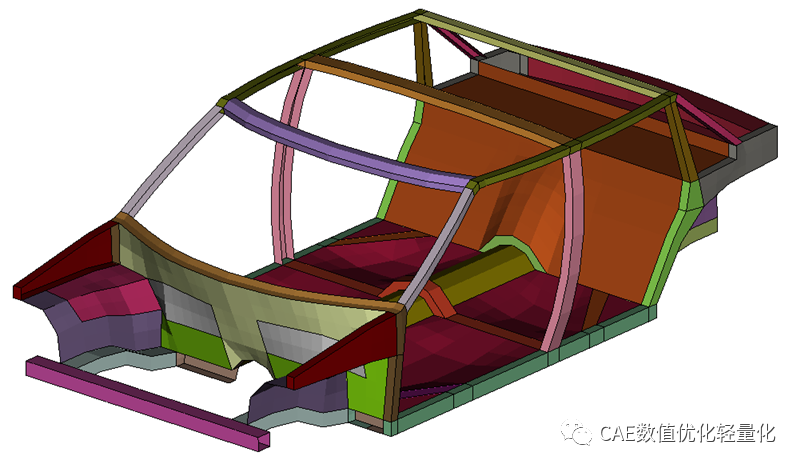

案例選取白車身模態計算模型做為素材：

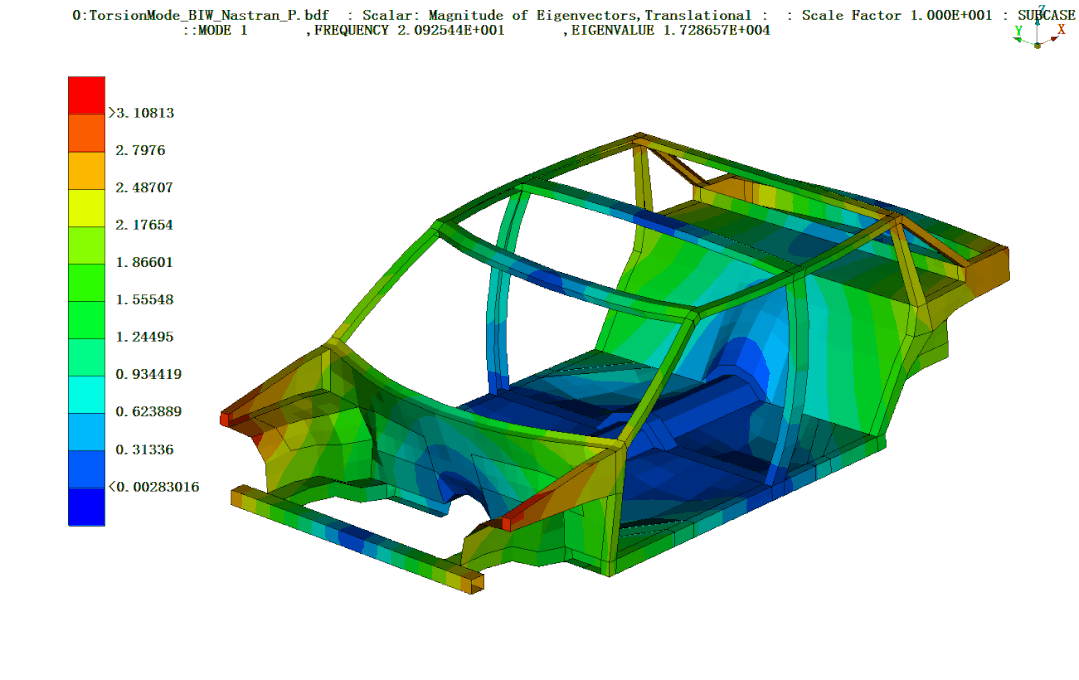

本文基于模態分析參數優化模型為例。設計變量包括26個部件屬性厚度，設計響應包括扭轉模態和彎曲模態。為了避免模態跳階失蹤，需要在程序中加入模態追蹤函數。

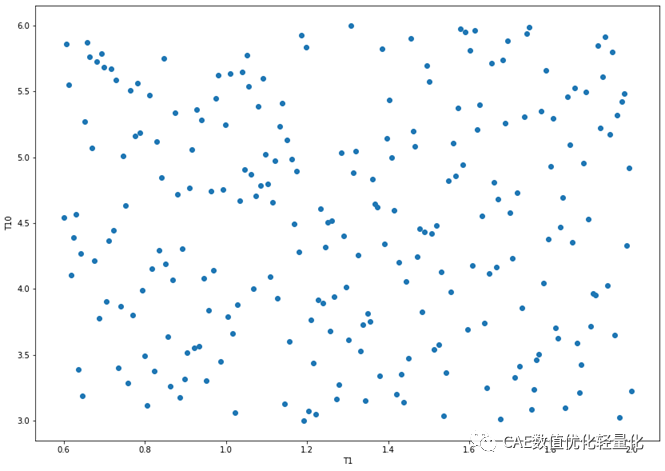

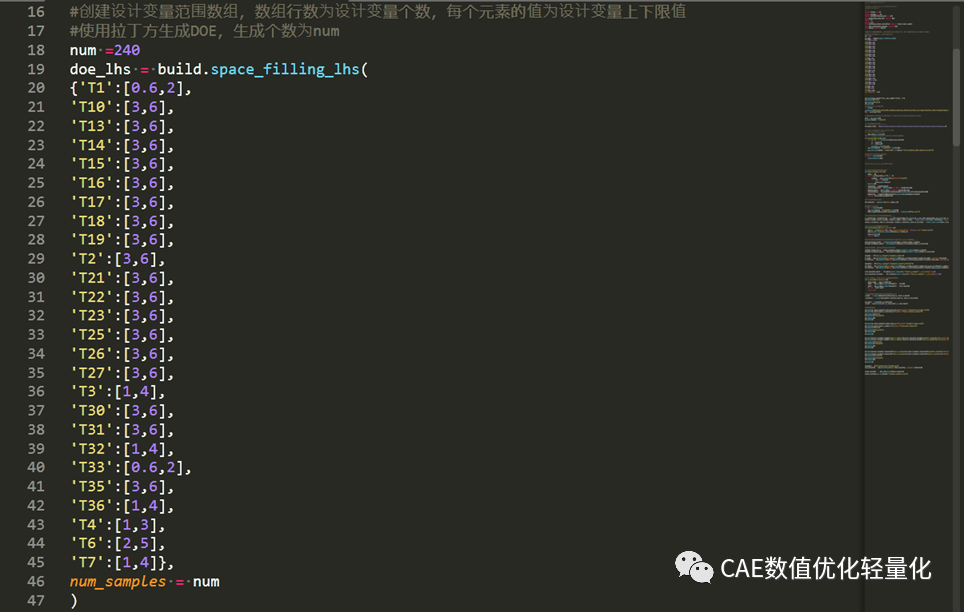

設置26個厚度參數的上下限值，并生成240個拉丁方DOE樣本點。

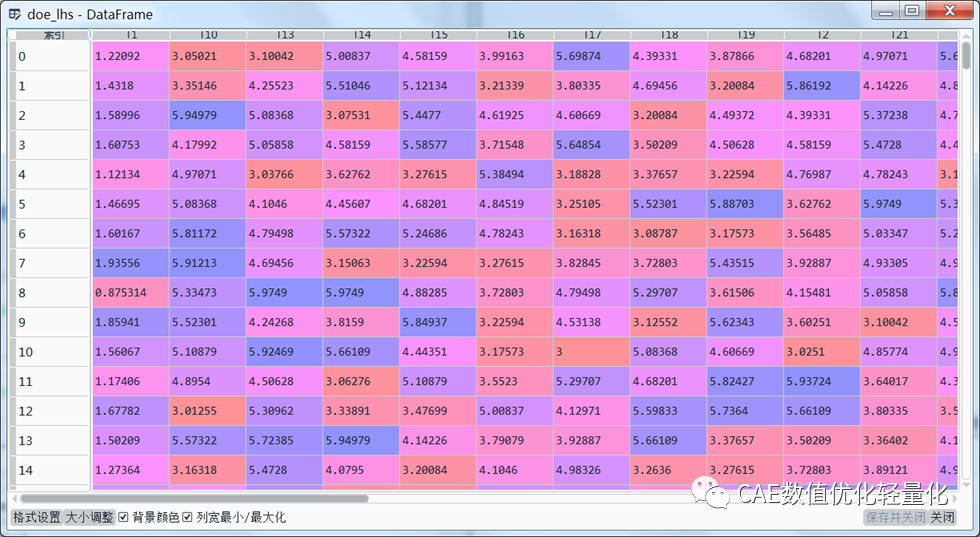

全部DOE樣本點數據集：

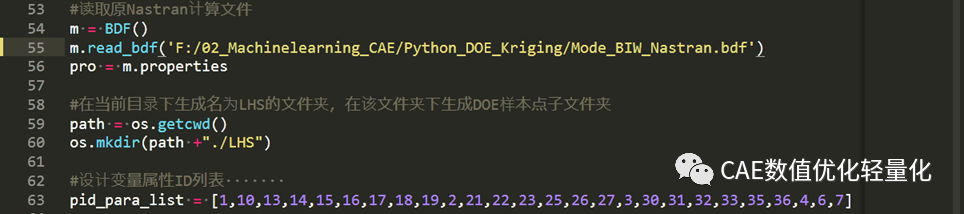

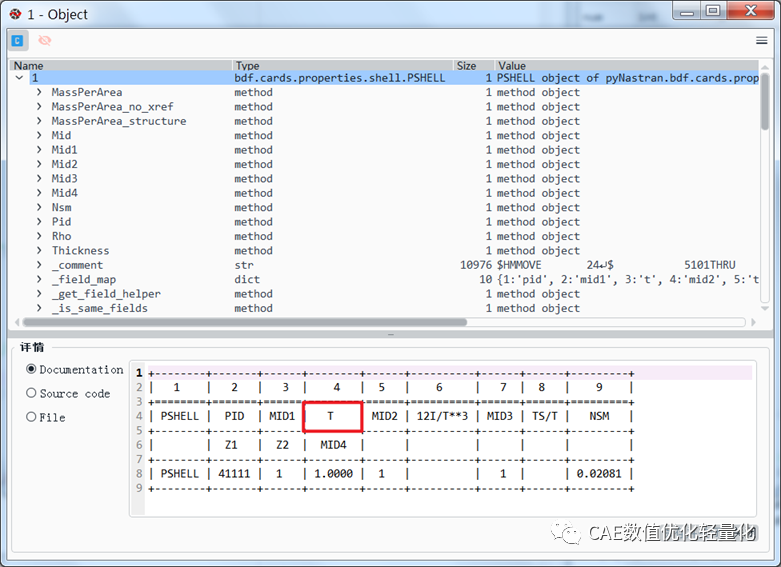

讀取nastran計算文件，并獲取所有屬性集。
這里需要對對應的部件屬性進行厚度修改，修改數值為DOE樣本點中數值。

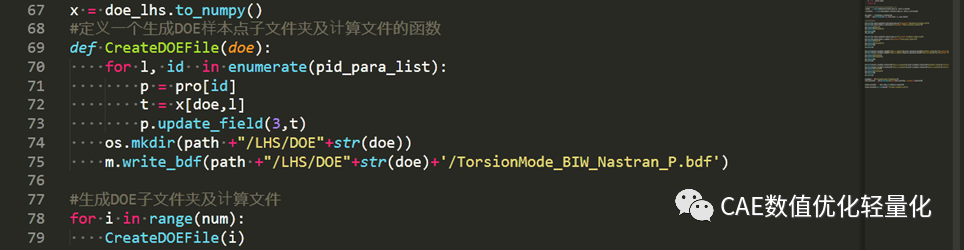

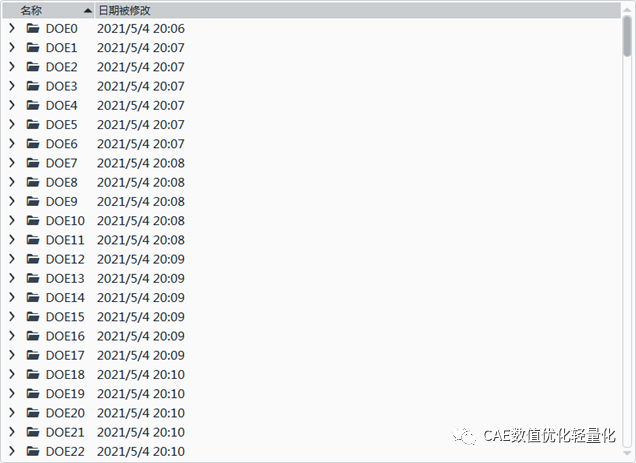

定義一個生成DOE計算點的函數，并生成DOE樣本計算文件。

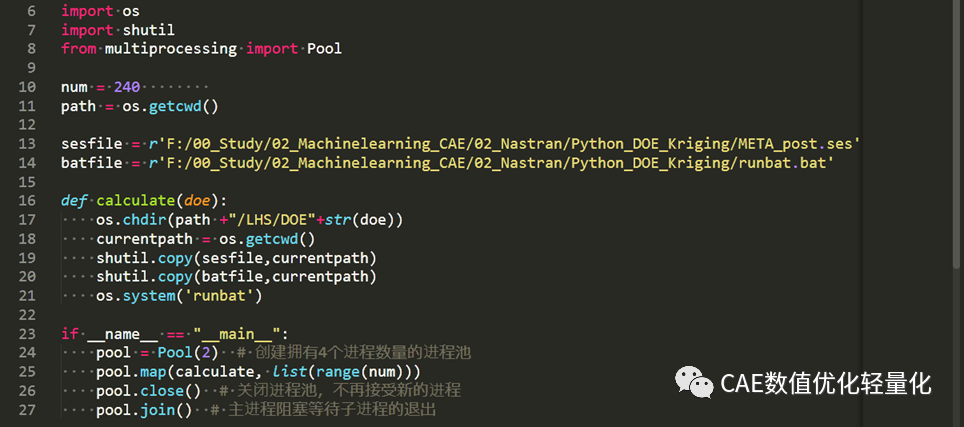

調用Nastran進行求解計算，并通過meta生成模態相關系數矩陣結果，用于模態追蹤。這里通過pool函數來設置nastran多線程計算。即Pool(N)調用N個線程進行DOE分析求解計算。

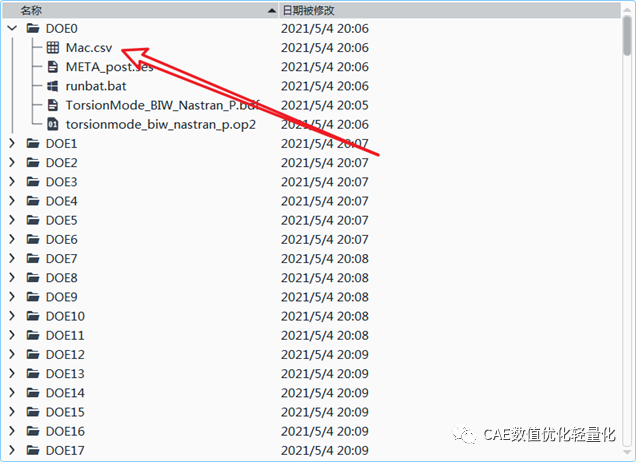

計算后會在每個DOE樣本文件夾下生成模態相關系數矩陣結果文件Mac.csv。

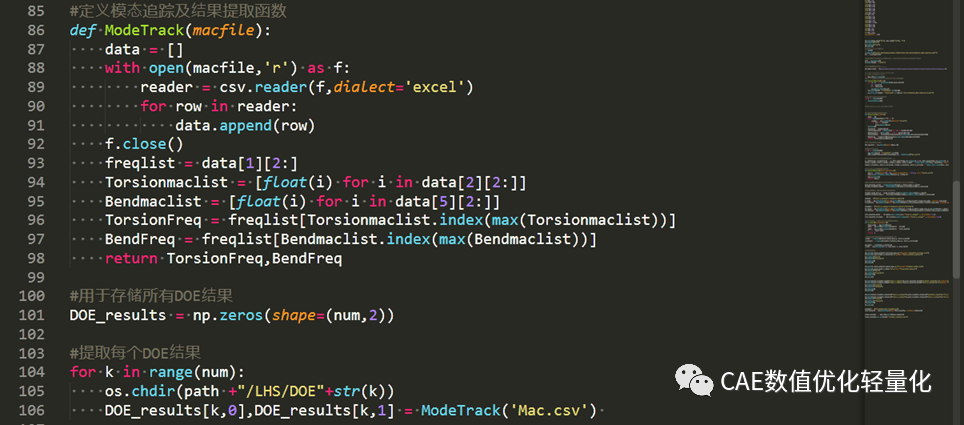

定義一個模態追蹤函數，通過每個DOE樣本點的結果文件mac來獲得彎曲模態和扭轉模態結果。并將所有結果匯總到一個數組結果中。
二.機器學習模型訓練
通過機器學習庫sklearn將所有DOE結果拆分為訓練集和測試集。這里測試集為百分之二十。后續通過這些學習進行機器學習模型訓練，并用同樣的數據集進行傳統代理模型的創建，本例中使用Kriging代理模型。
通過訓練集進行支持向量機模型的訓練，并通過測試集進行對模型精度的測試。通常CAE分析優化代理模型精度是使用R2值進行評價的，一般要求大于95%。

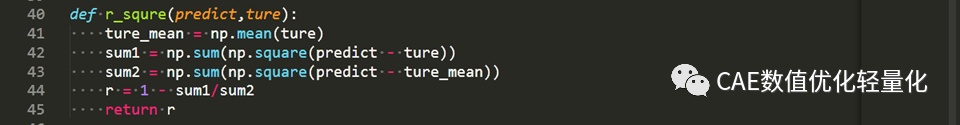

這里定義一個計算R2值的函數。

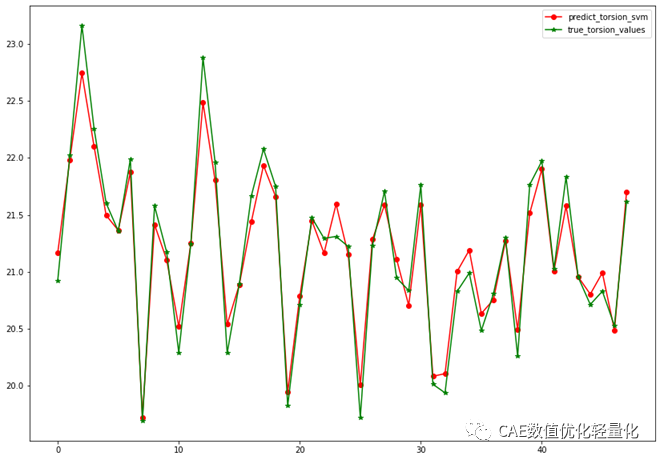

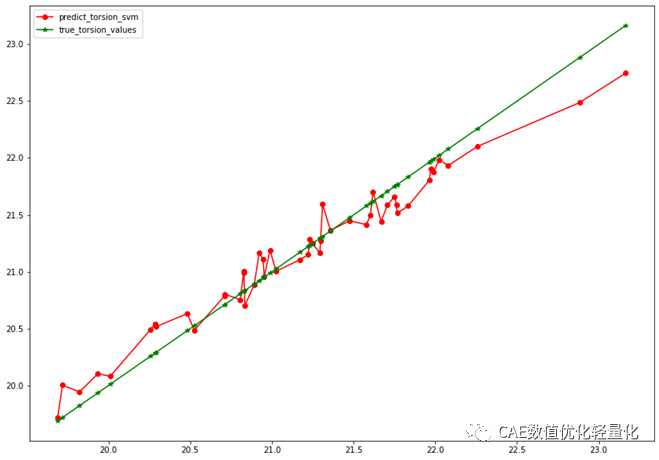

綠色曲線為真實CAE計算值，紅色曲線點為支持向量機機器學習模型預測值。

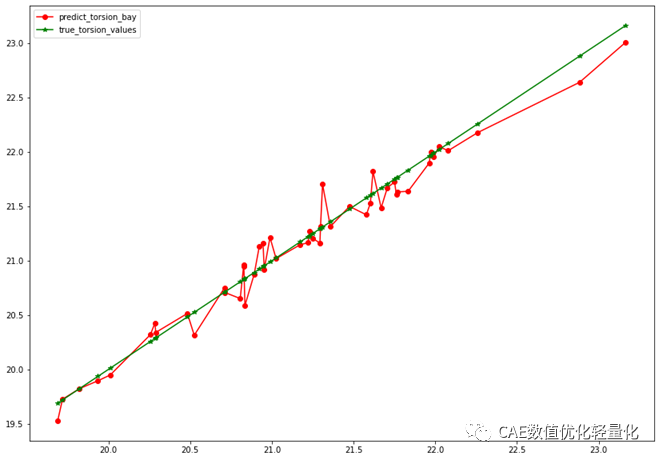

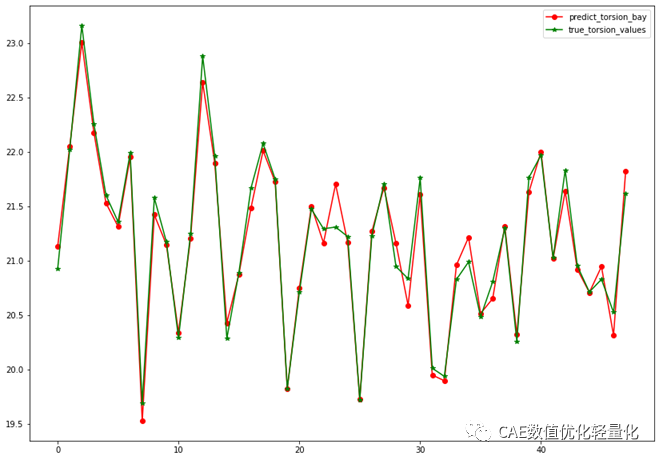

綠色曲線為真實CAE計算值，紅色曲線點為貝葉斯嶺回歸機器學習模型預測值。

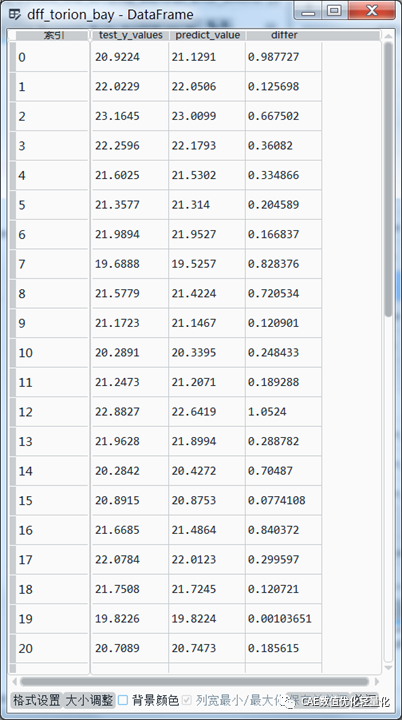

以上數據中第一列為真實CAE計算結果，第二列為AI模型預測結果，第三列為差異百分比。可以看出精度很高。
本例中實質是在進行回歸分析，因此回歸機器學習模型都可以用于本例中數據的處理。如多項式回歸、嶺回歸、決策樹回歸和神經網絡回歸等。
三.代理模型（元模型）
傳統的代理模型包括徑向基函數、多項式、Kriging等等模型。本例中介紹Kriging代理模型生成。

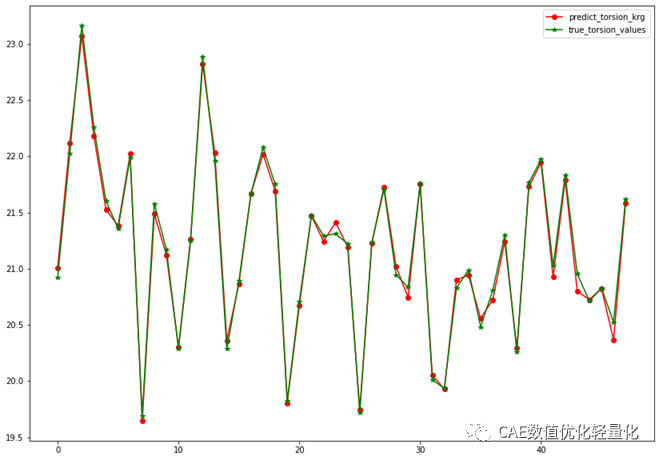

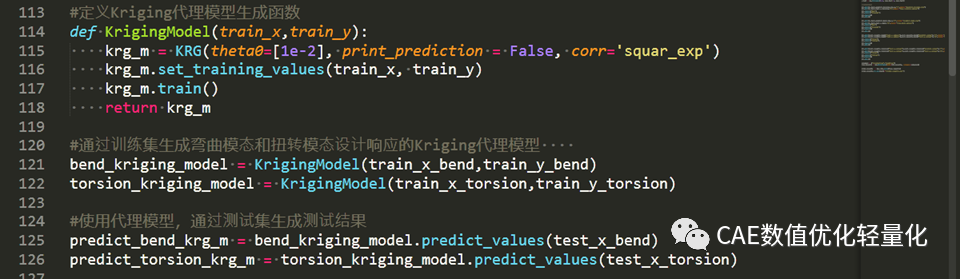

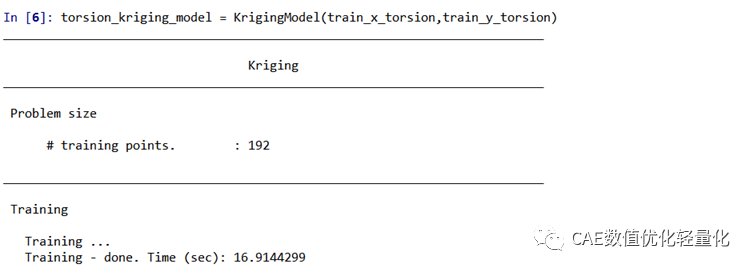

定義Kriging代理模型生成函數，并通過訓練集進行代理模型生成。然后通過訓練集進行模型精度測試。

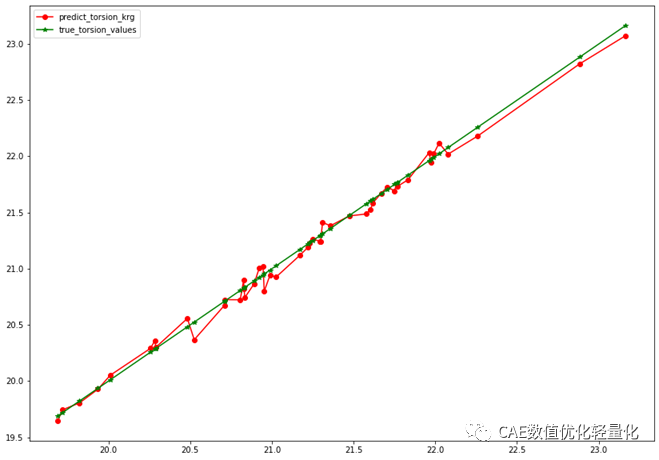

可以發現，在小數據集時傳統的代理模型要比機器學習模型精度高的多，而隨著數據集的增大時，機器學習模型的精度會隨著數據集的增大而提高。

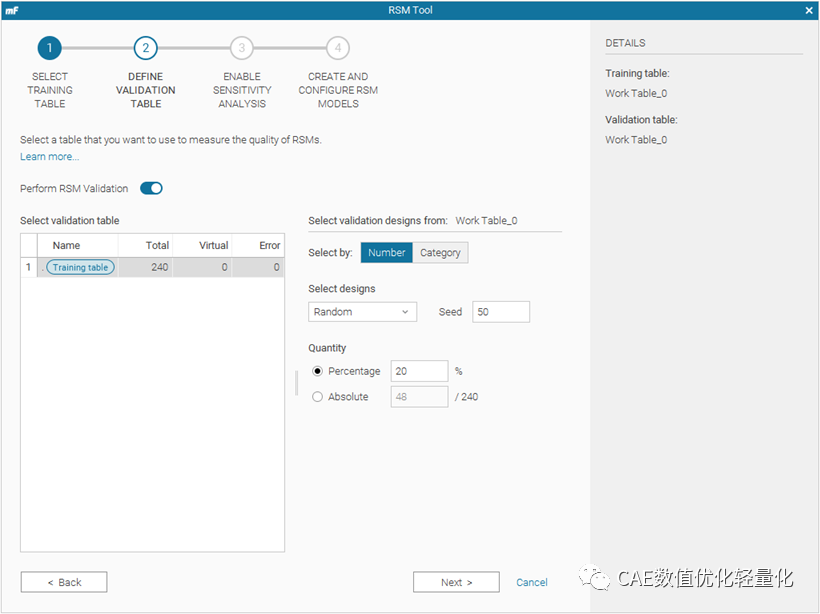

為了進行對比，使用優化軟件進行相關分析。本例中使用modefrontier進行。通過將數據集按8:2分為訓練集和測試集數據。

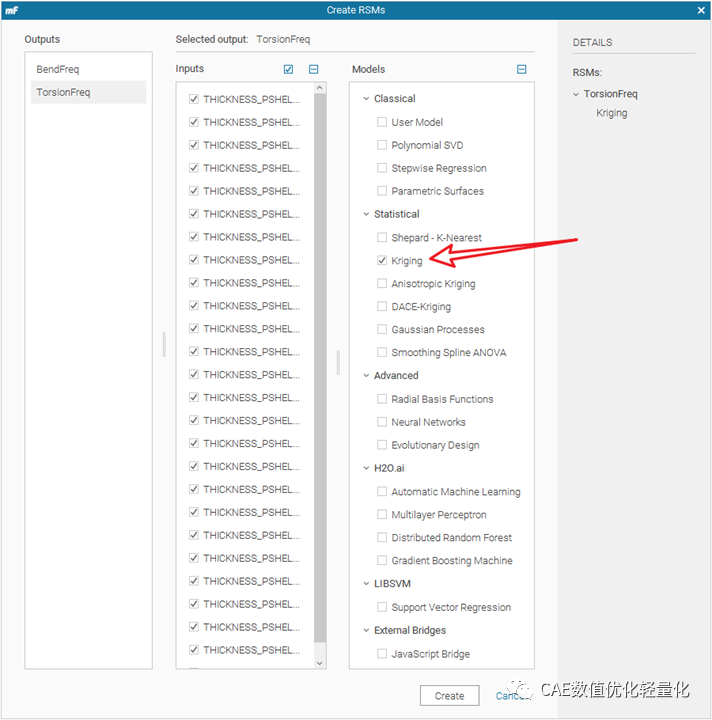

為了進行對比，選擇Kriging模型。Modefrontier同樣有機器學習模型，如支持向量機回歸，K近鄰、多層感知機等等。這方面modefrontier較其他優化軟件要先進的多。包括數據處理等內容也較其他優化軟件更加豐富。

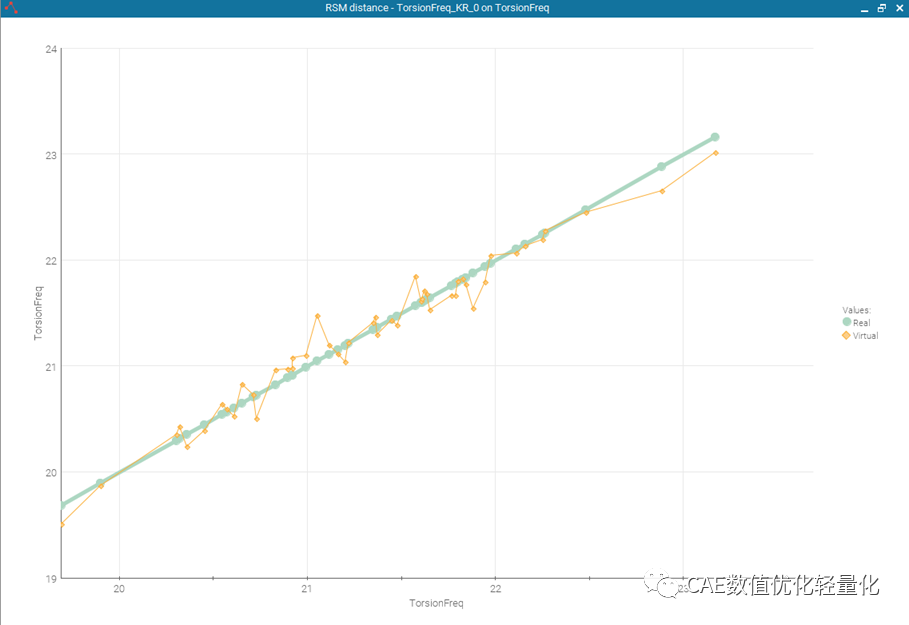

在測試集中進行分析后，代理模型計算結果和真實結果偏差曲線。
四.敏感度分析

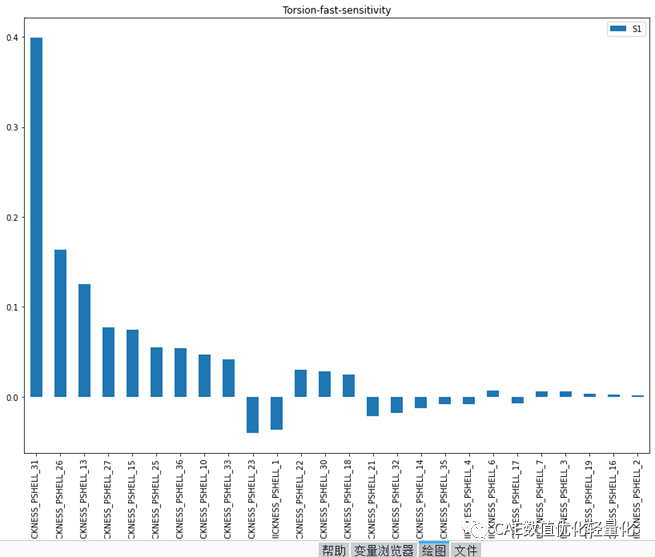

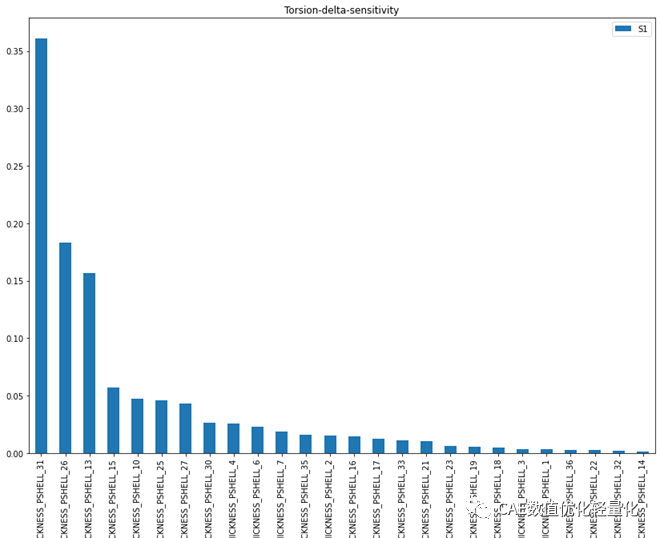

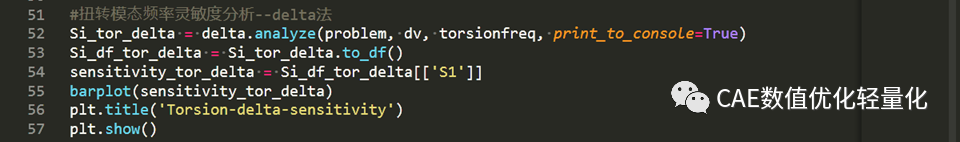

使用增量矩陣法進行靈敏度分析

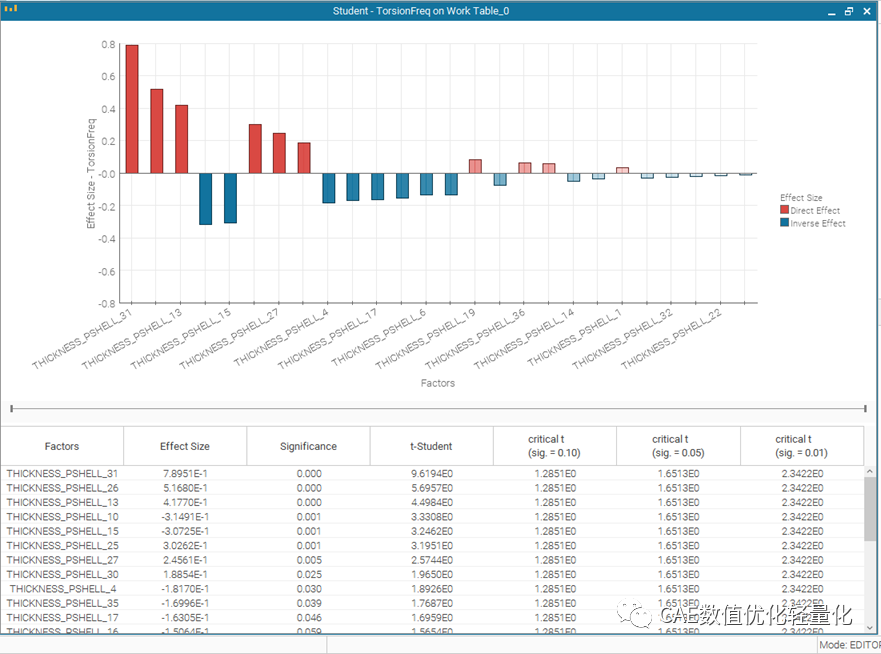

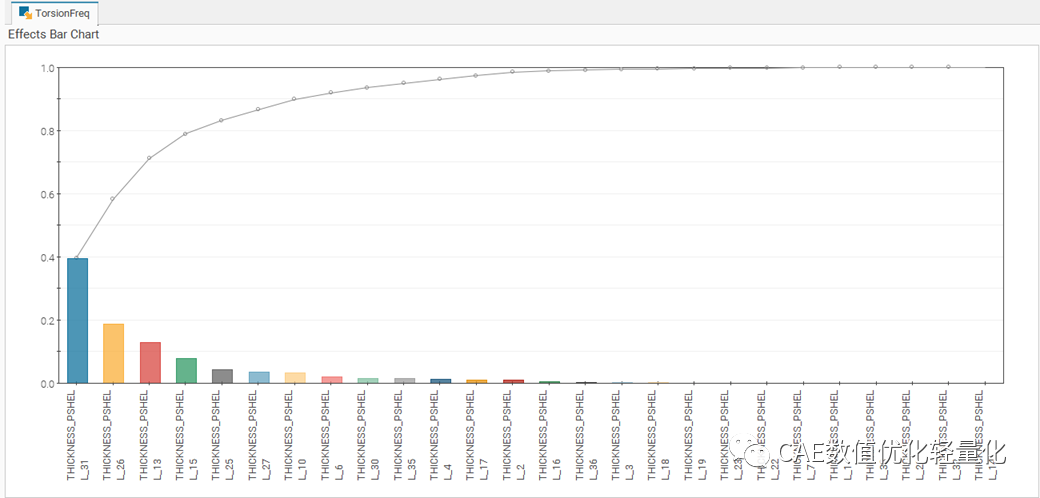

為進行對比，同樣在modefrontier軟件中進行靈敏度分析。Modefrontier軟件靈敏度分析使用的是平衡樣條法(Smoothing Spline ANOVA)。
靈敏度分析主要進行設計空間縮減，這與機器學習的降維的目標是一樣的。如機器學習的主成分分析，因子分析等。
通過建立的高精度的代理模型或機器學習模型可以進行后續的參數優化分析。
本文通過Python環境進行以上分析。主要包括以下內容：
1.通過doepy庫進行DOE創建，如拉丁方DOE；
2.通過pyNastran庫對nastran求解文件進行模型更新；
3.通過sklearn庫進行機器學習模型訓練，如支持向量機模型、貝葉斯嶺回歸模型；
4.通過smt庫進行代理模型創建，如Kriging模型；
