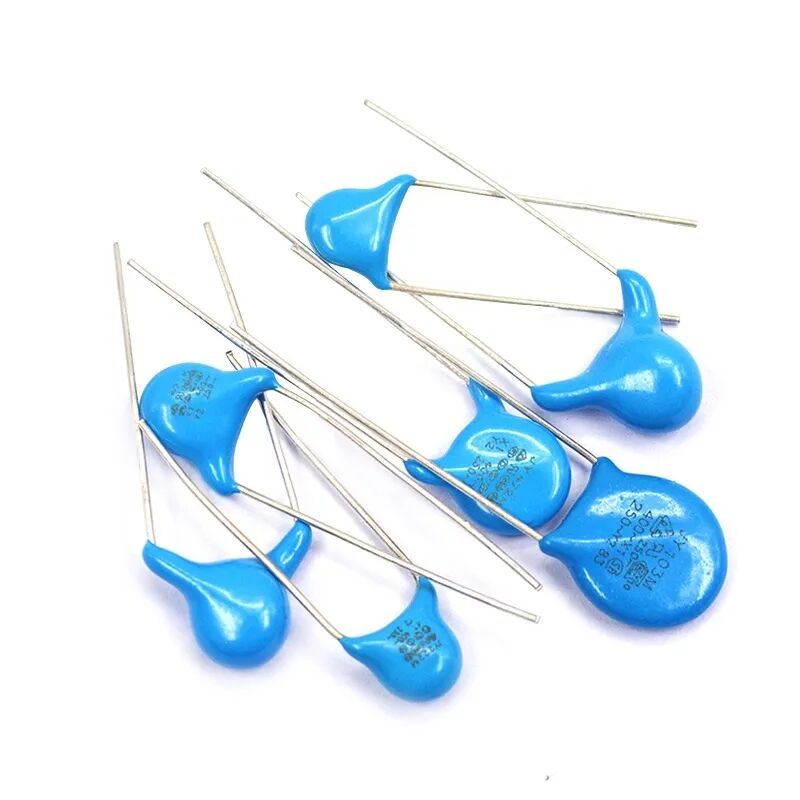

一、什么是Y電容？

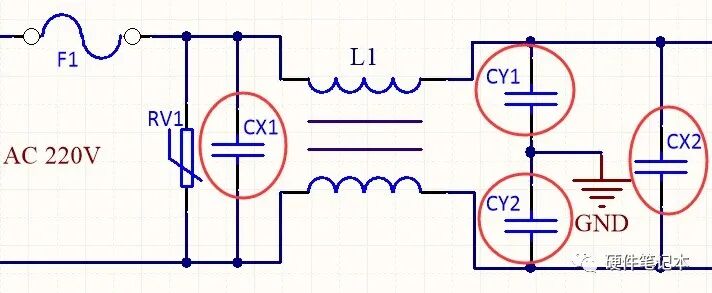

Y電容是分別跨接在交流輸入線L - PE和N - PE之間的電容，就像英文字母Y，所以取名Y電容。(如圖：CY1，CY2)

它和X電容都是安規電容，即電容失效后，不會導致電擊，不危及人身安全。區別在X電容跨接在L，N之間。(如圖：CX1，CX2)

二、Y電容的分類

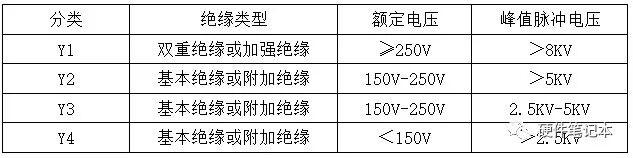

按安全等級分類，如下表

三、Y電容的作用

Y電容抑制共模干擾。

共模干擾電流主要是由電源電路中的功率管對地的寄生電容，快速二極管對地的寄生電容，以及變壓器的寄生電容和雜散電容所引起；

X電容抑制差模干擾。

差模干擾電流由電源電路初級端的非連續電流和輸入濾波電解電容上的寄生電阻及寄生電感所造成。

四、應用舉例

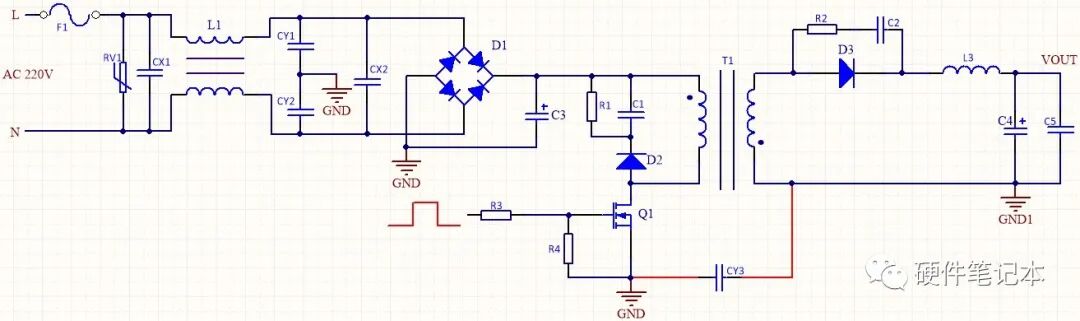

以反激為例(如下圖)，提出三個問題：

1.干擾源有哪些？

2.為什么要在變壓器的初次級串一個Y電容CY3？

3.Y電容的大小怎么確定？

1.干擾源有哪些？

①變壓器線圈層與層之間存在分布電容，導致在工作時儲存一個電壓，這里將產生一個干擾源。

②原邊的開關管Q1，在不斷導通與閉合過程中會產生噪聲干擾。副邊的整流二極管D3也會產生干擾。

2.為什么要在變壓器的初次級串一個Y電容CY3？

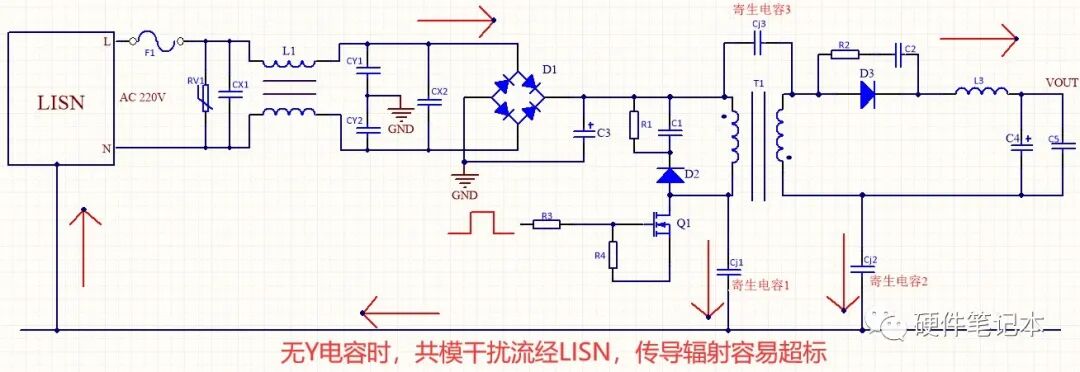

①無Y電容時，共模干擾的傳遞方向

開關電源工作時，電源變壓器的寄生電容將共模干擾傳到次級電路。然后通過與大地的寄生電容傳到大地，也可能通過次級整流二極管散熱片的寄生電容，流向機殼地，再由大地傳到傳導測試儀(LISN)，最后回到初級。

如圖箭頭所示。絕大部分的共模干擾都會通過大地留經LISN檢測到傳導輻射超標。

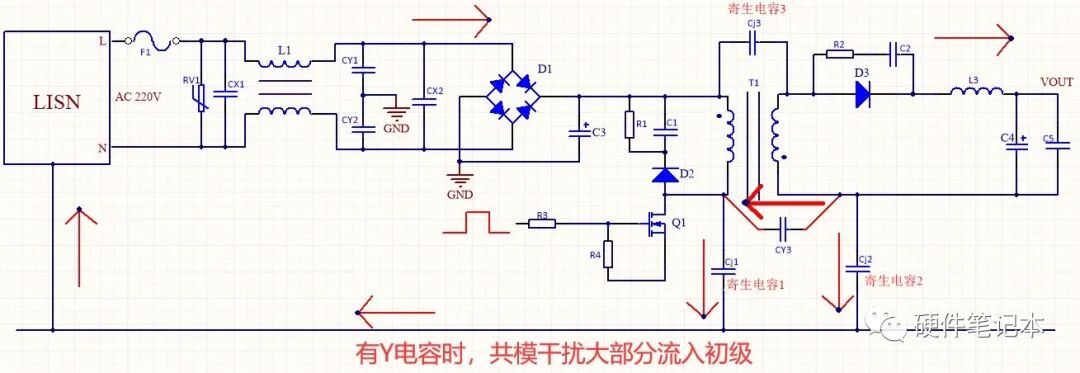

②有Y電容時，共模干擾的傳遞方向

初次級間加了Y電容后，共模干擾將通過CY3旁路到初級地，使得大部分的共模噪聲在電源內部流動，從而大幅度減少流經大地的共模干擾，大大減少了LISN檢測到的干擾噪聲，從而使電源能較好的通過傳導測試。

3.Y電容的大小怎么確定？

Y電容分流了共模電流，使得LISN能夠檢測到的共模干擾大大減小，所以對EMC有用。

但Y電容的使用，降低了安全等級，因為Y電容是用于走高頻干擾電流，太大的話就會有有用的電流漏過，從而影響電路正常工作。

所以，一般會根據實測EMI來確定容值。

五、注意事項

1.安規要求漏電流不能太大，否則人體觸摸用電器會有一種麻麻的感覺，因此一般Y電容容量大小為1nF到4.7nF之間。

2.作為安全電容的Y電容，要求必須取得安全檢測機構的認證。不得隨意使用普通電容來代用。

3.電容越大，漏電流就越大。如果頻率一定的話，漏電流和Y電容成正比關系。

4.當Y電容的耐壓不夠時，可以直接兩個電容直接串聯。
