自動駕駛是軟硬件結合的系統工程，本文將為您解讀Pony.ai 自動駕駛車輛的硬件架構、自研的計算系統，以及深度講解自動駕駛行業所需的硬件技術。

產汽車電子電氣架構回顧

傳統汽車由Electronic Control Unit（電子控制單元，ECU）和低速主干網構成整車的電子電氣架構，每一個ECU可以認為都有自己的處理器、數據通路、供電、通信、線束等等，使得傳統汽車極其復雜和昂貴。傳統汽車電子電氣架構的局限性業界已經有很多分析，例如（引用1）：

計算資源受限
ECU間通信代價大
線束復雜
部署和維護成本高
難以支持更復雜的跨域應用

傳統架構無法支持未來“新四化”比如無人駕駛這樣復雜度的應用和系統，因此汽車行業在積極推動例如向中央集中式的新電子電氣架構演進（圖1），以及“軟件定義汽車”的概念（引用2）。

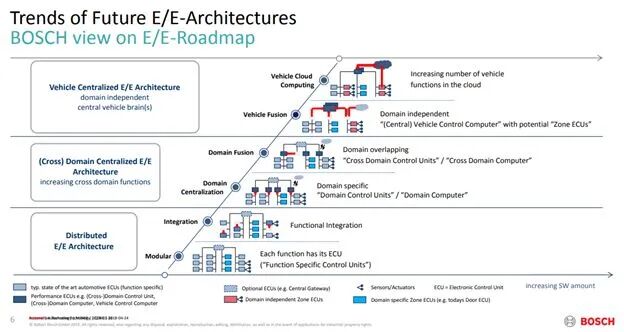

Bosch提出的電子電氣架構演進方向

Pony最新一代無人駕駛軟硬件系統作為L4量產方案，與整車電子電氣架構共同演進，提出了自己的無人駕駛硬件架構，以實現高性能、安全、高效的設計理念。

Pony.ai 無人駕駛硬件架構

如之前提到，汽車工業界提出了中央集中式的電子電氣架構的演進路線，我們先來分析中央集中式是否適合現階段無人駕駛開發和部署的需求，之后介紹Pony.ai無人駕駛硬件架構的理念、實行和對未來硬件架構的展望。

2.1 中央集中式架構的分析

Pony.ai無人車硬件架構從第一版開始，便一步到位基于中央集中式架構進行設計，將傳感器原始數據全部交由高性能車載電腦進行融合和運算，最終將輸出交由執行器操縱汽車。隨著系統迭代，我們發現單一的中央集中架構并不是完美的，主要原因如下：

2.1.1 計算效率

將所有計算任務交由中央車載電腦并不是最高效的方式，業界有多種通用和專用處理器，通過合理的異構計算和預處理，對無人車海量數據和計算任務合理分流，可以達到更高的計算效率，從而降低中央車載電腦算力需求、降低整體功耗、提高可靠性。

2.1.2 帶寬和線束

相比于傳統ECU掛載在低速總線上，中央集中式架構傾向于將傳感器直連車載電腦統一進行運算，這對系統通信帶寬要求很高。雖然汽車界已經有千兆車規以太網作為主干網的實現，但對于無人駕駛大量高分辨率傳感器而言，仍然壓力很大。同時，無人駕駛的傳感器遍布車身多個位置，將數據甚至電源接回中央車載電腦并沒有達到預期的優化線束的目的。

2.1.3 靈活性

無人駕駛硬件設備仍處在快速迭代的階段，為了評估不同種類和數量的硬件設備，特別是傳感器，中央車載電腦必須預留大量的接口和算力才能適應目前無人駕駛開發的靈活性，但這可能使得中央車載電腦過度設計和臃腫。

2.2 Pony.ai 無人駕駛硬件架構理念

2.2.1 硬件與軟件開發解耦

硬件開發速度天然慢于軟件，Pony.ai無人駕駛硬件架構希望通過解耦軟件和硬件的開發，一方面可以釋放軟件的迭代速度，通過遠程部署快速提供功能服務的更新，并由軟件收集數據和遠程管理整體硬件的生命周期；另一方面硬件模塊可升級，不斷支持軟件新的需求。

我們把硬件系統抽象模塊化為三部分:

1）傳感器和車輛接口，作為系統的外圍設備；

2）電源分配和通信網絡，同時提供必要的預處理；

3）中央車載電腦。

整體硬件系統作為一種服務，向上與軟件架構交互。

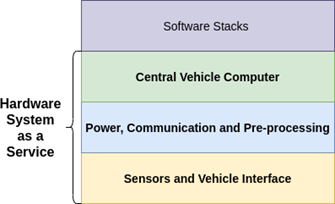

Pony.ai硬件系統抽象化 (軟件架構已省略)

2.2.2 高性能且高效

Pony.ai無人駕駛硬件將提供整套異構計算系統，進行高效pre-processing和offloading，最終將軟件算法定義的數據模式以低延時、高帶寬地傳遞到高性能的中央車載計算平臺。

2.2.3 安全和可靠

我們的硬件架構足夠的簡單和可靠，以支持車規的應用。更重要的是，這樣的架構可以支持先進的安全系統的設計，例如實時系統健康狀態監控、冗余系統部署、失效安全等。

2.2.4 可拓展和升級

通過硬件系統的可拓展和模塊可升級，Pony.ai硬件方案可以在其產品生命周期里不斷迭代更新。

2.2.5 易部署和維護

我們目標是提供可量產和可運營的方案，硬件架構會非常低成本和便捷的進行部署安裝后后期維護。

2.3 PonyAlpha X 硬件架構實施

基于汽車行業電子電氣架構的背景，以及Pony.ai無人駕駛硬件架構理念，我們提出了中央車載電腦配合遠端Zone controller的混合模式。在PonyAlpha X開發中，我們從系統需求和設計入手，搭建硬件系統框架，并遵循V模型進行開發和驗證。

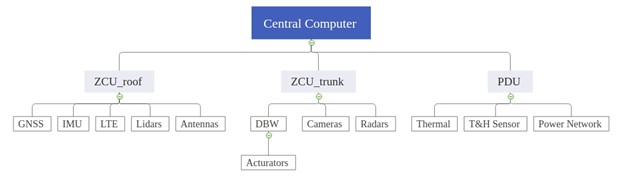

PonyAlpha X 硬件系統抽象圖

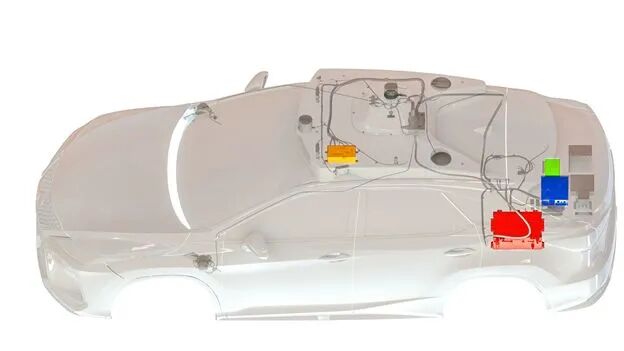

PonyAlpha X 硬件系統實物圖

（橙色為ZCU_roof，綠色為ZCU_trunk，藍色為PDU，紅色為中央車載電腦）

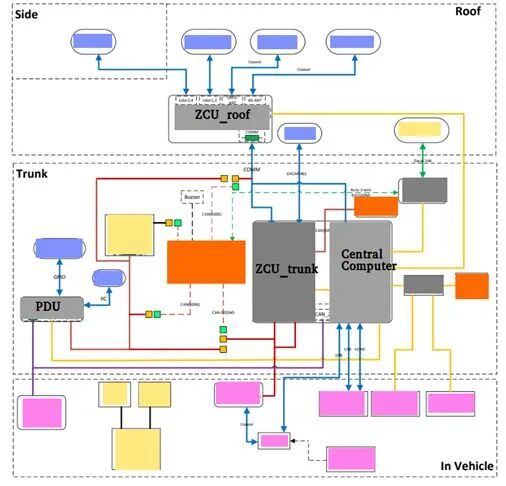

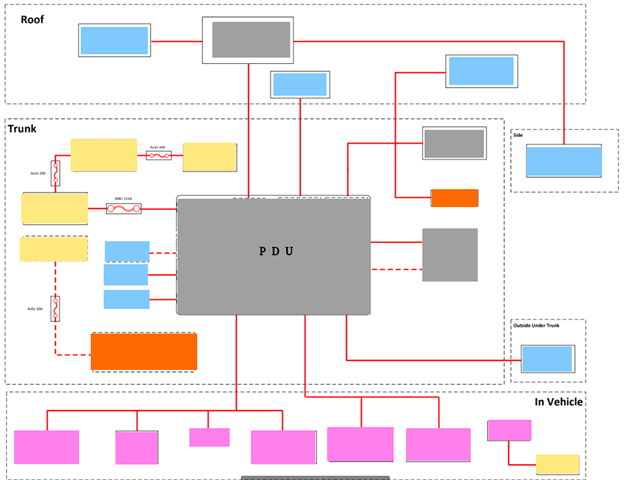

PonyAlpha X具體實現 （已隱藏圖例）

2.3.1 車頂位置的Zone Controller

車頂?shù)牡谝粋€(gè)Zone Controller，集成了定位所需的GNSS和IMU數據，以及Lidar高帶寬數據，并提供對外通信服務。除了作為Gateway數據介入，車頂?shù)腪one Controller還承擔了時間同步、硬件監控和部分?jǐn)?shù)據預處理。車頂Zone Controller的存在，極大簡化線束，使得車頂和后備箱完全獨立，大幅加快車輛改裝和部署速度。

2.3.2 后備箱位置的Zone Controller

后備箱的第二個Zone Controller，集成了高吞吐量的高清相機數據，毫米波雷達數據以及提供可靠的車輛控制接口。類似的，后備箱的Zone Controller也承擔了時間同步、數據預處理、硬件監控，與此同時作為距離中央車載電腦最近的ZCU，還承擔了必要的計算預處理和分流，使得整體計算硬件更加高效。
