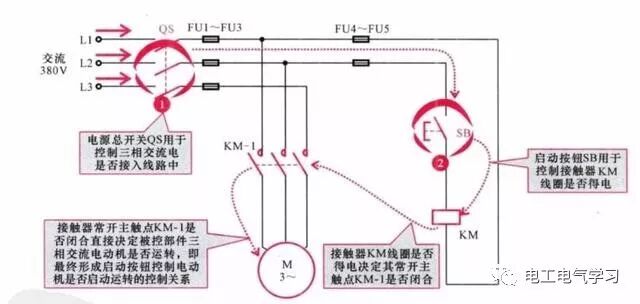

電工線路包含電力的傳輸 變換和分配線路，以及電氣設備的供電和控制線路，它是將線路的連接和分配以及元器件的連接和控制關系，用文字符號和圖形符號線路標記等表示出來。線路圖是電氣系統中的各種電氣設備 裝備及元器件的名稱 關系和狀態的工程語言。下圖為一典型電路

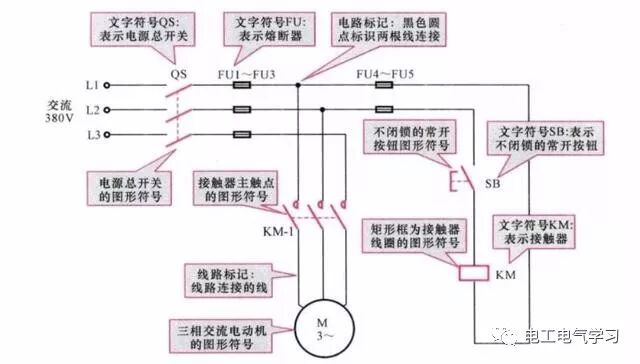

圖中，文字符號是電工常用的一種字符代碼，主要包括字母和數字。

圖形符號主要是指代表電子元氣件 功能部件等物理部件的圖形符號。

線路標記則是構成線路圖的線 圓點 虛線等。

①結合電氣文字符號 圖形符號等進行識圖。

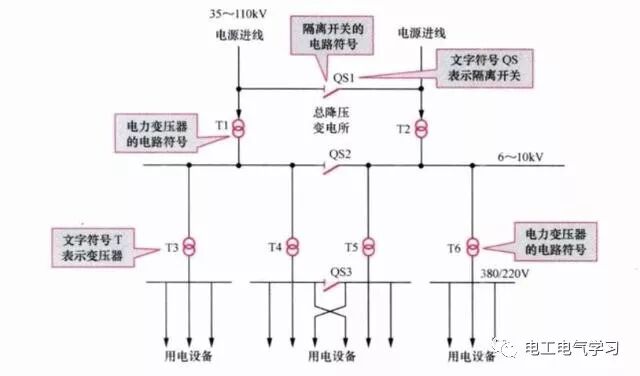

有文字符號如T1-T6 QS1 ，也有圖形符號

②結合電工 電子技術的基礎知識識圖

③主要總結和掌握各種電工線路

④結合電氣或電子元器件的結構和工作原理識圖

⑤對照學習識圖

電工線路識圖的基本步驟

①區分線路的類型分為電工接線圖和電工原理圖

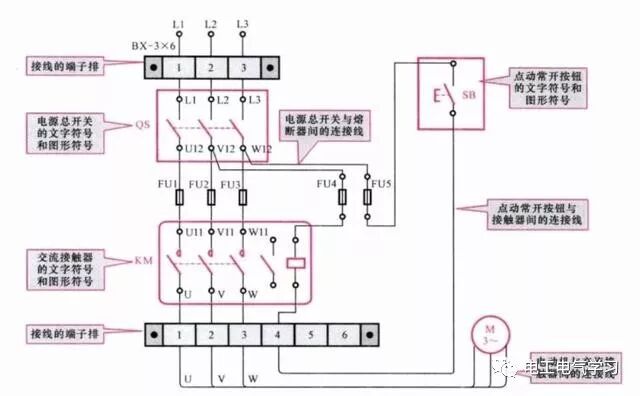

接線圖

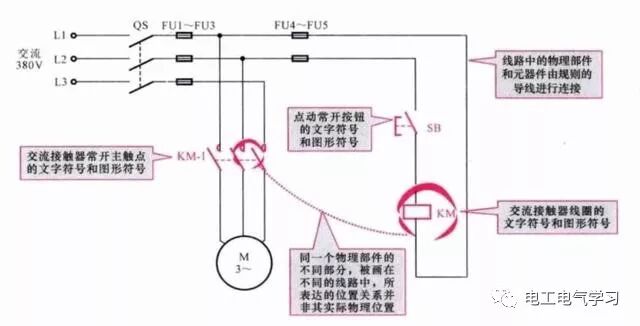

原理圖

電工接線圖的特點是是能體現各元件的實際位置關系，安裝檢查 維修比較方便。

電工原理圖的特點是完整的體現線路的特性和電氣作用原理。

②明確用途

從整體上把握線路用途，明確線路最終實現結果，

③建立對應關系 劃分線路

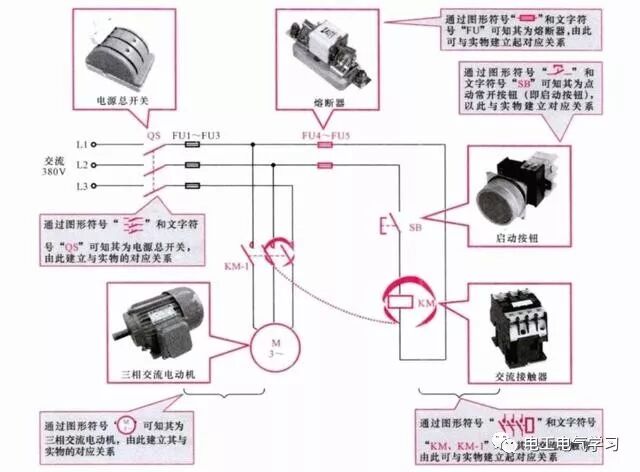

根據線路中的文字符號和圖形符號，將這些符號信息與實際元器件建立起一一對應的關系。

④尋找工作機會

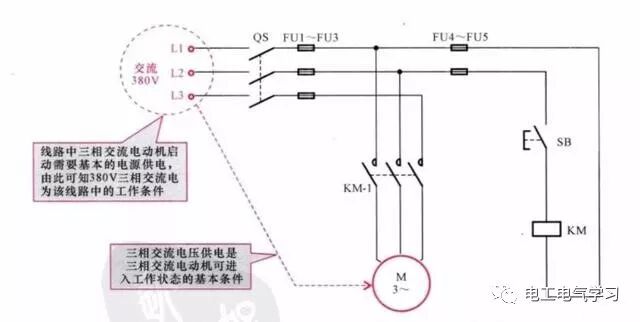

了解元器件功能的工作條件，條件具備時，元件才可進入工作狀態

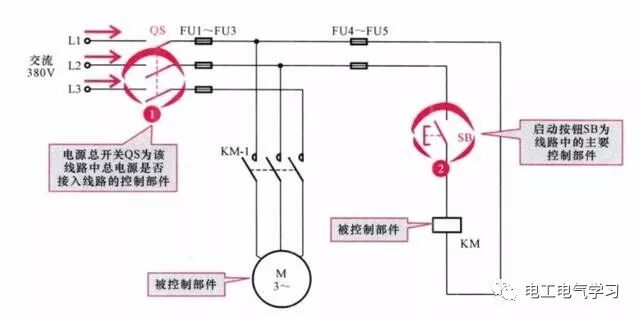

⑤尋找控制部件

如控制電動機轉動，需要接觸器的吸合，接觸器需要用按鈕或其他元器件來控制

⑥確定控制關系

找到控制部件后，根據線路連接情況，確定控制部件與被控部件之間的關系

⑦理清供電及控制信號流程

弄清每操作一個控制部件后，被控部件所執行的動作或結果，從而理清線路的信號流程
