干貨 | 電源工程師必須要掌握的開關電源電路圖
瀏覽：2167

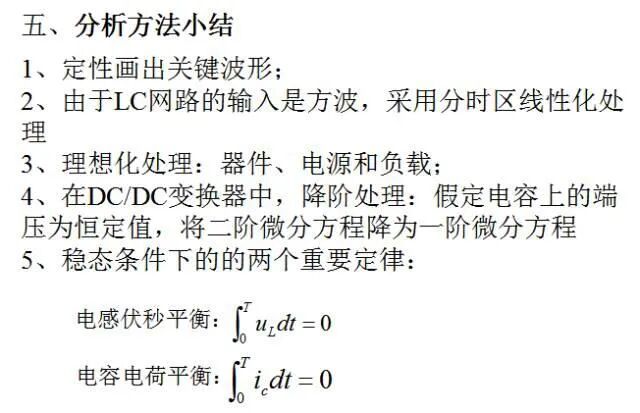

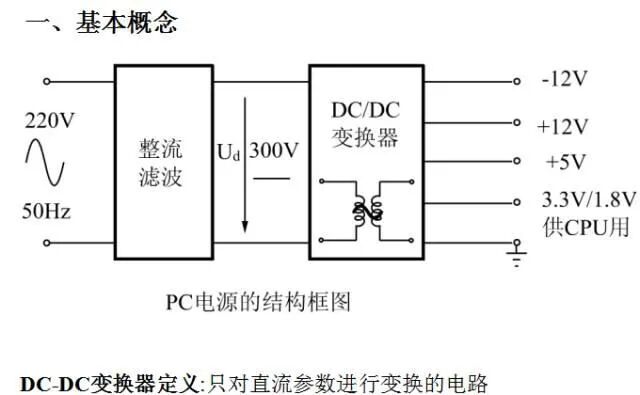

基本原理

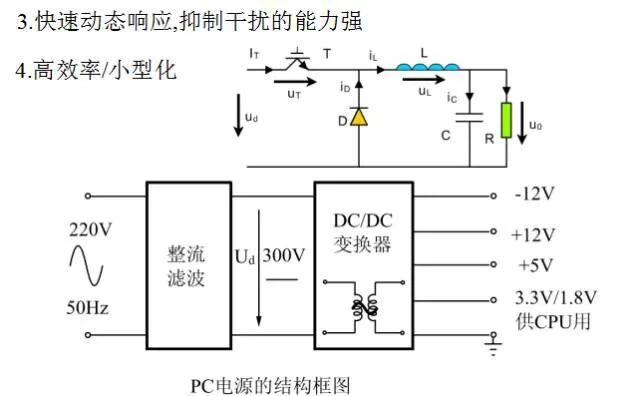

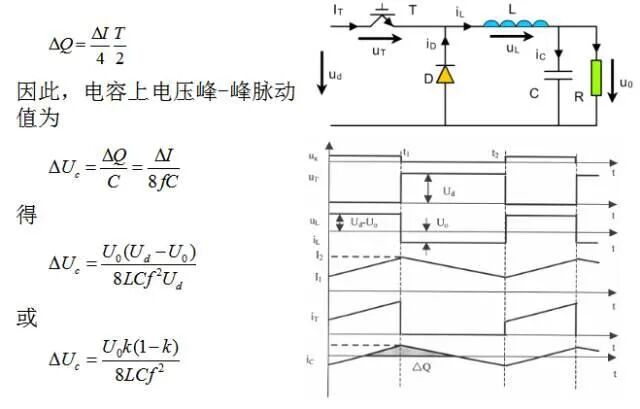

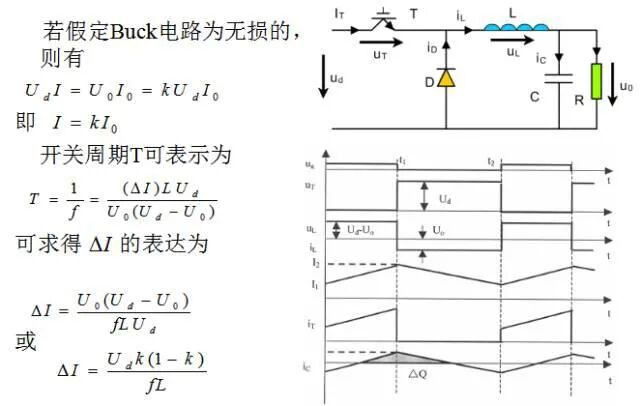

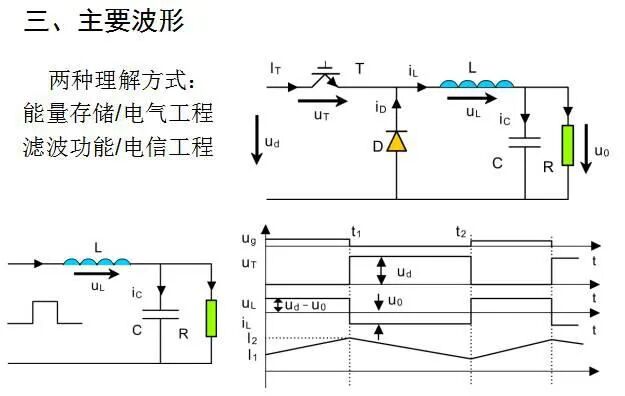

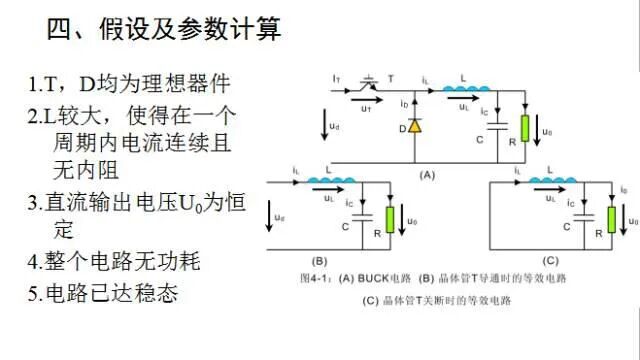

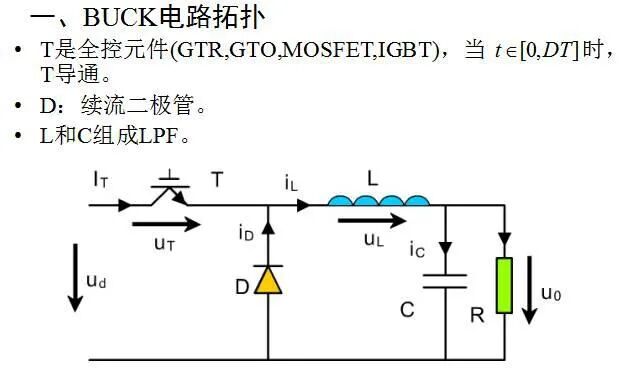

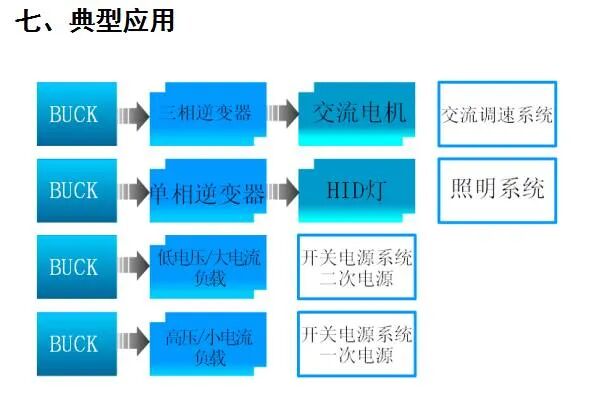

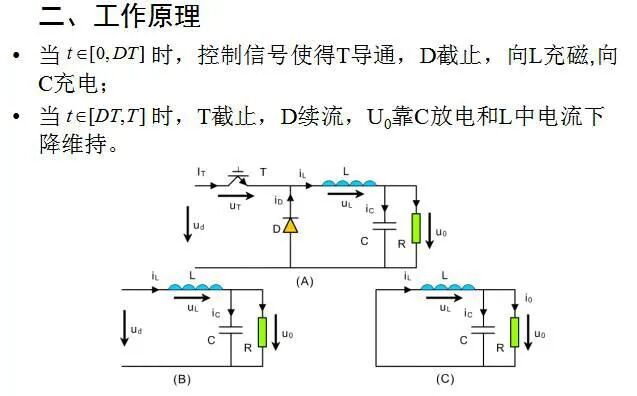

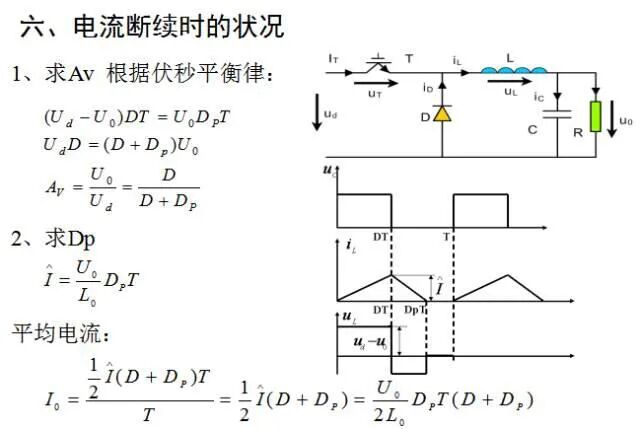

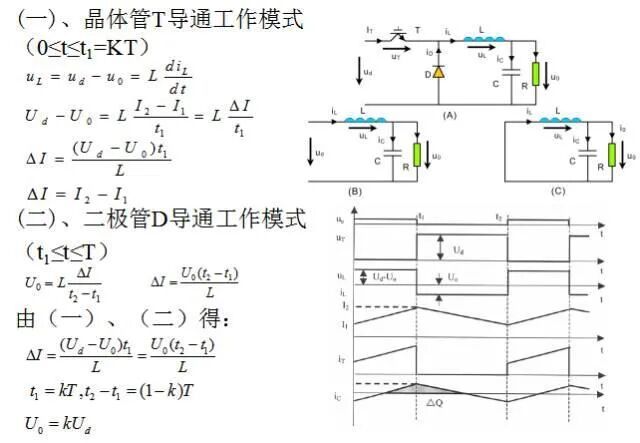

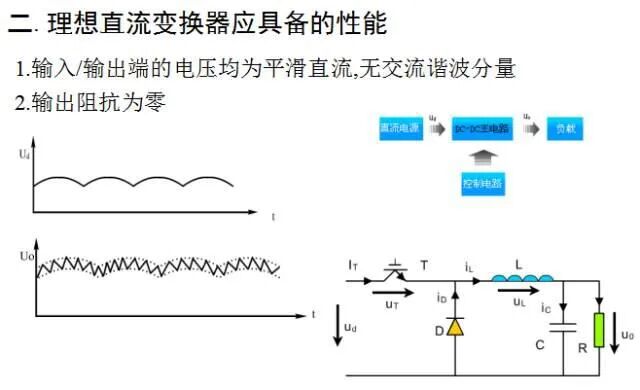

直流-直流降壓變換器(BUCK變換器)

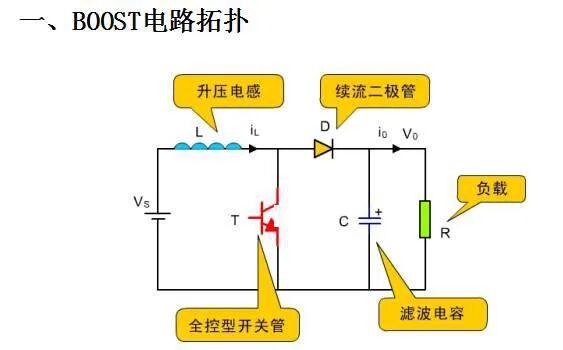

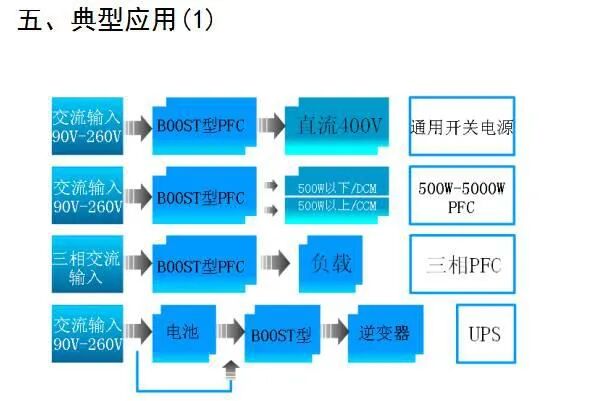

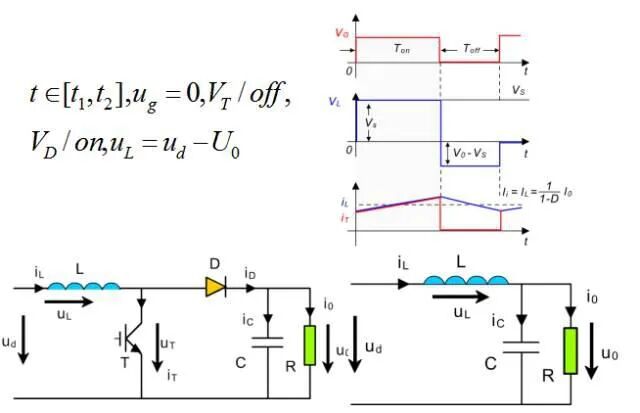

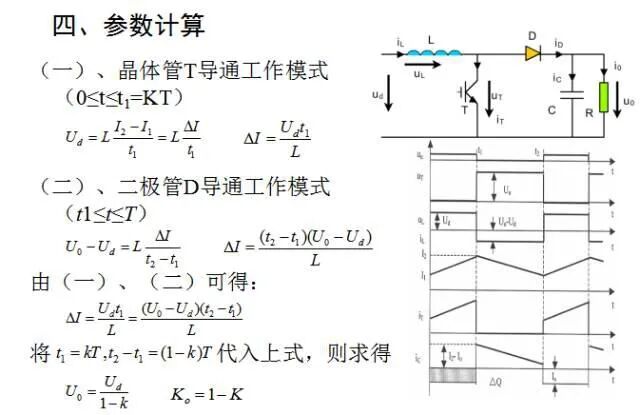

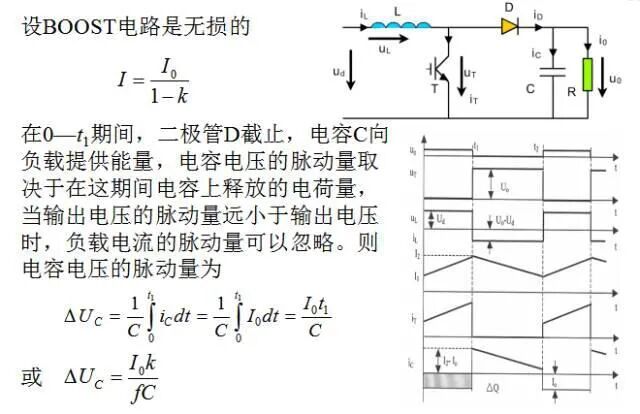

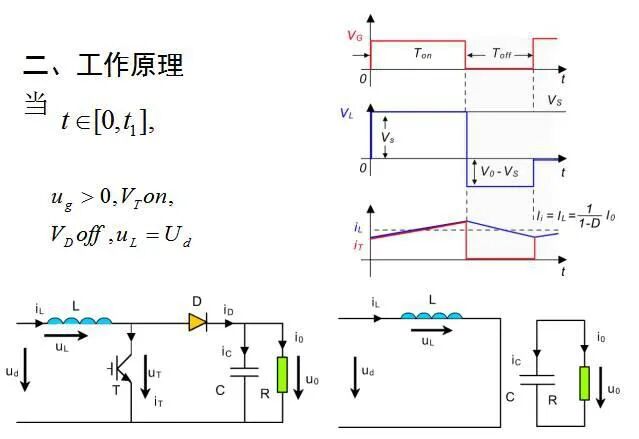

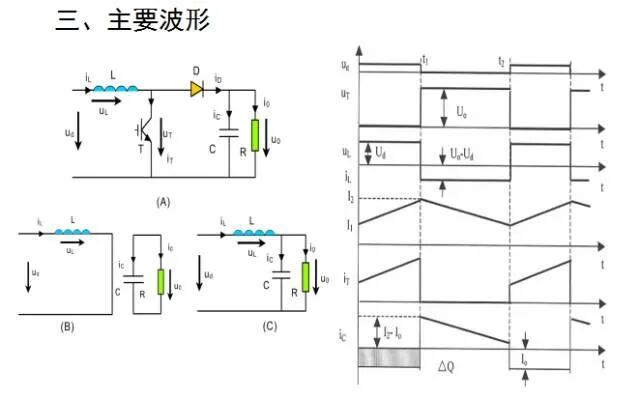

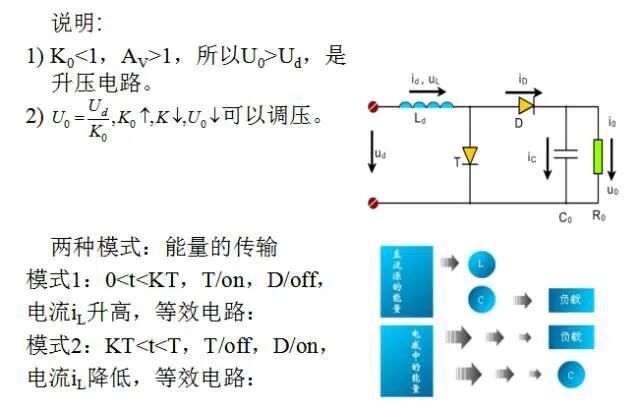

直流-直流升壓變換器(BOOST變換器)

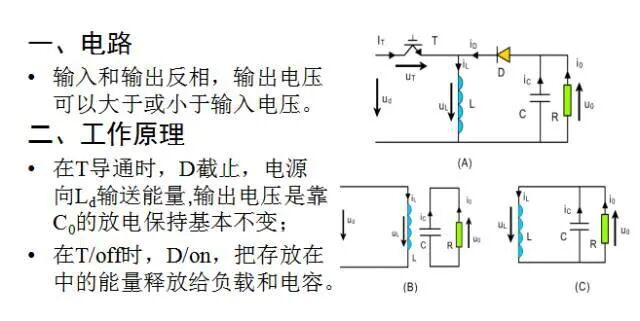

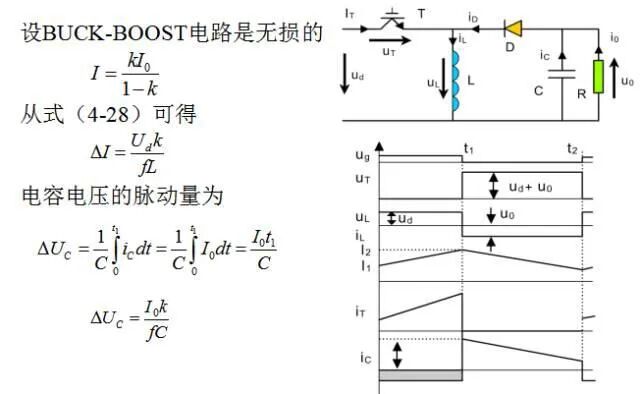

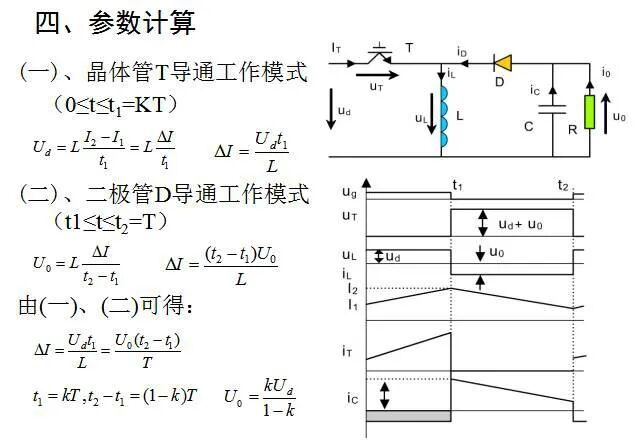

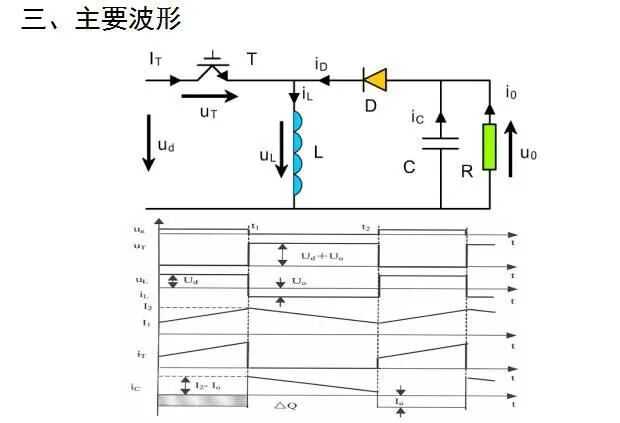

直流降壓升壓變換器(BUCK-BOOST變換器)

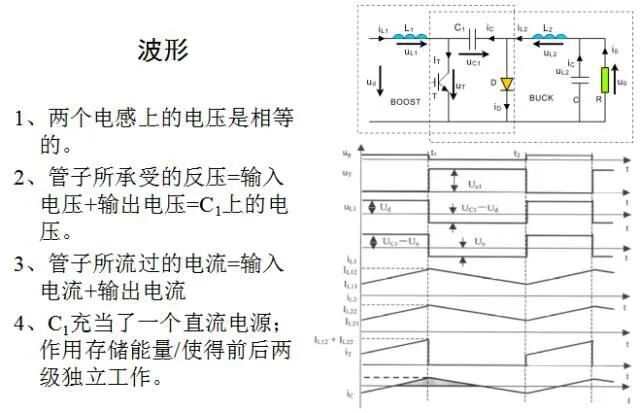

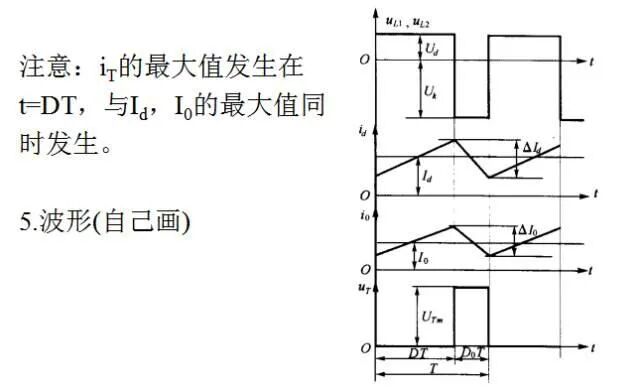

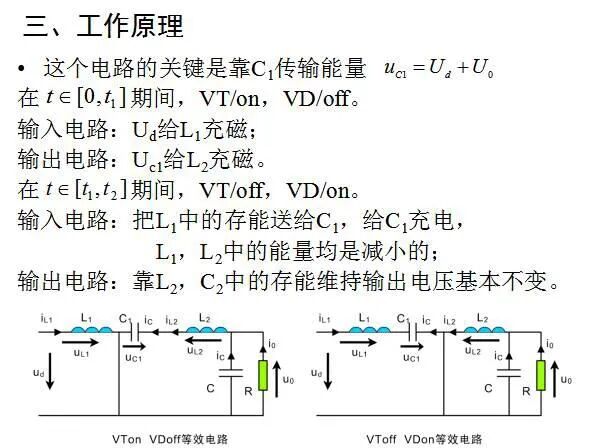

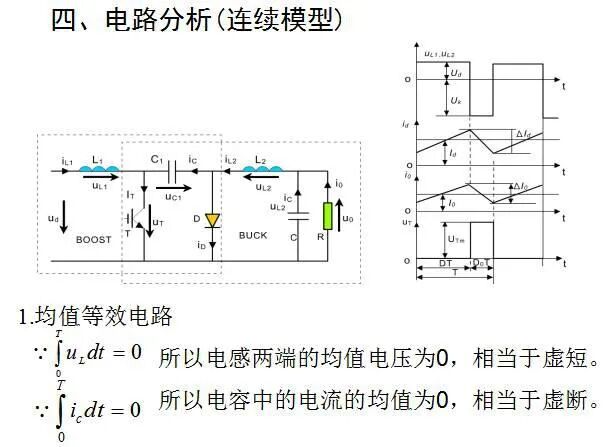

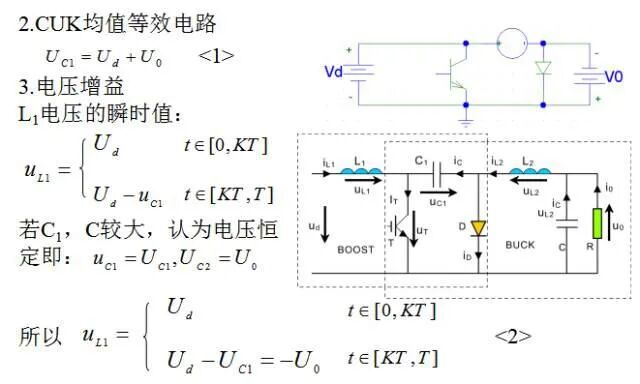

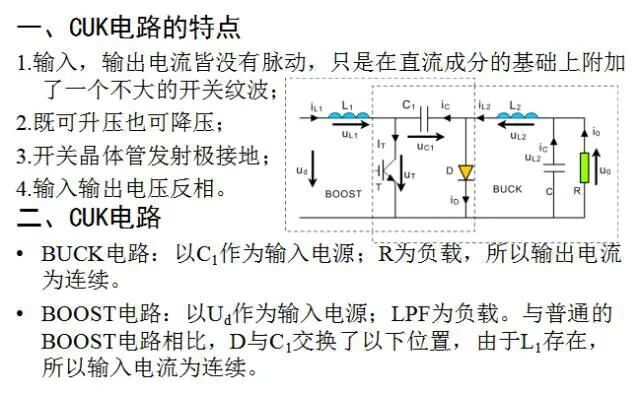

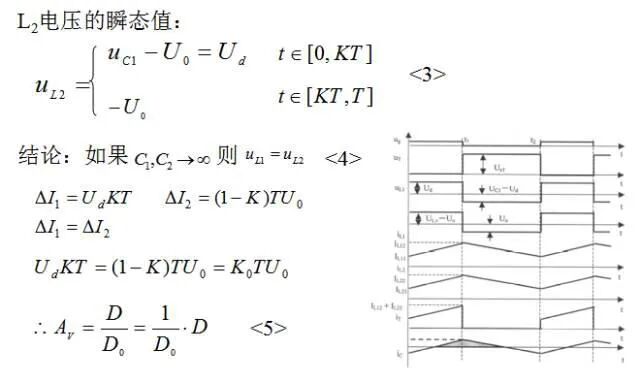

直流升壓降壓變換器(CUK變換器)

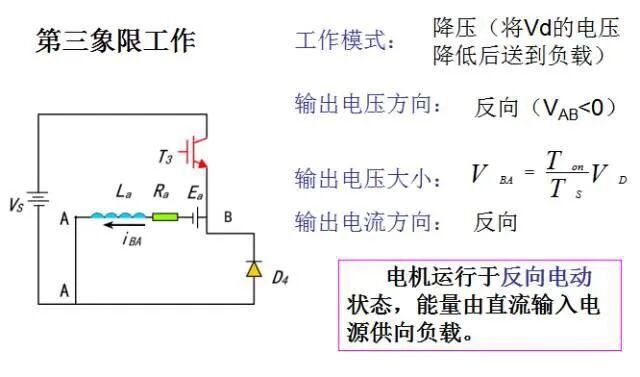

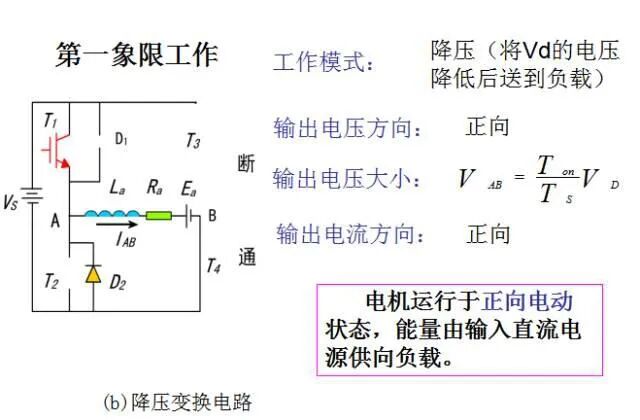

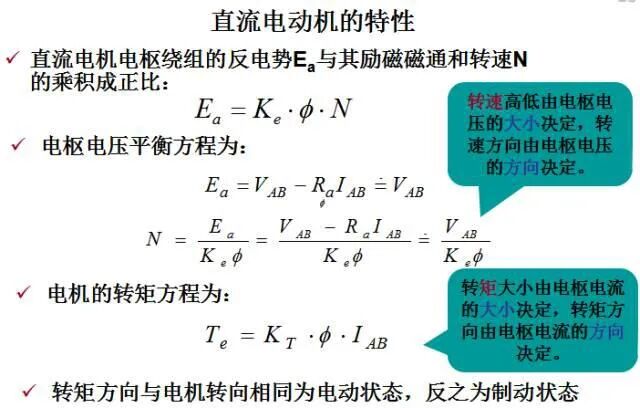

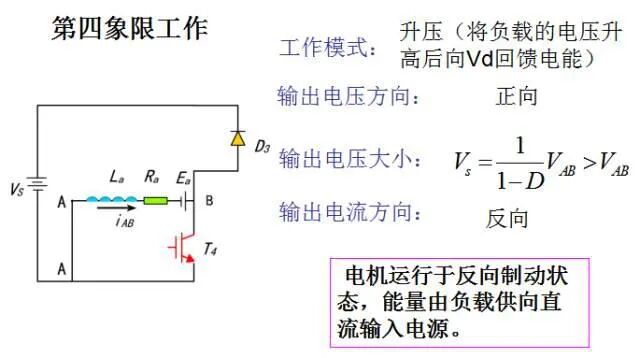

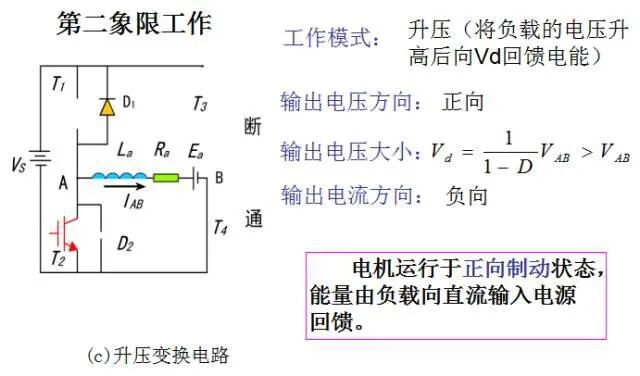

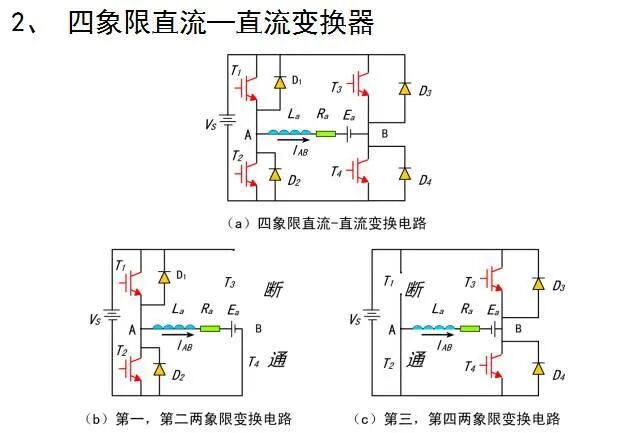

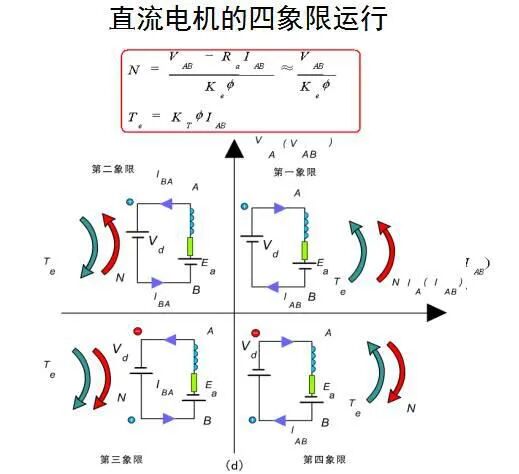

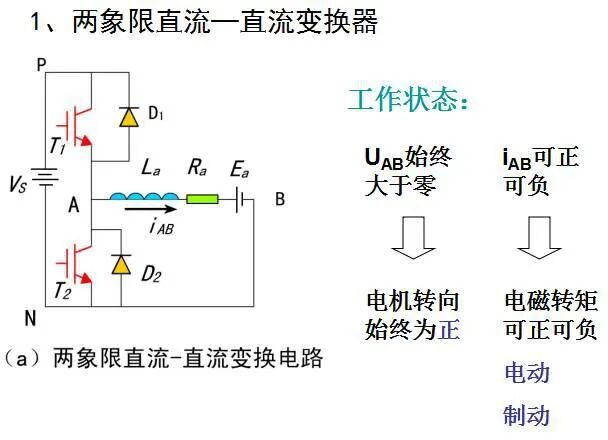

兩象限/四象限直流-直流變換器

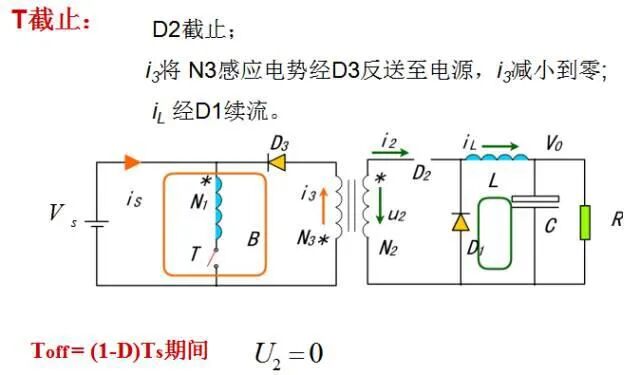

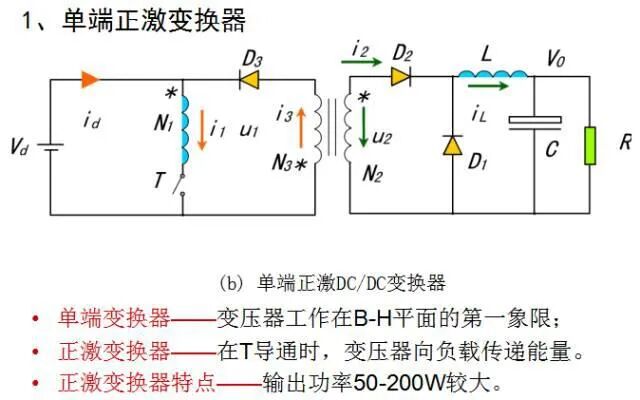

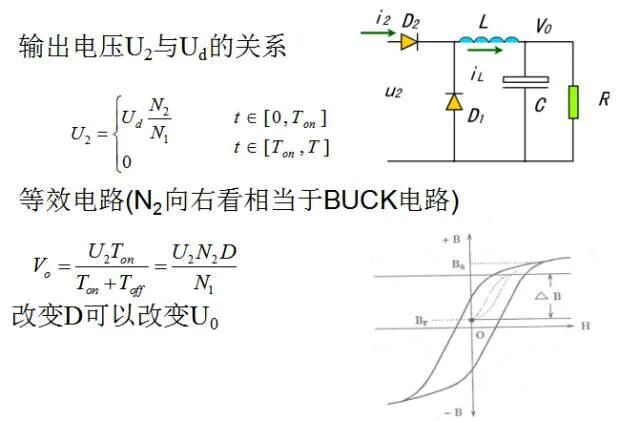

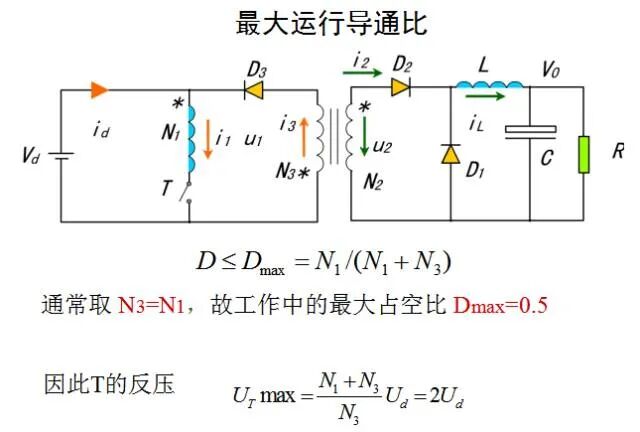

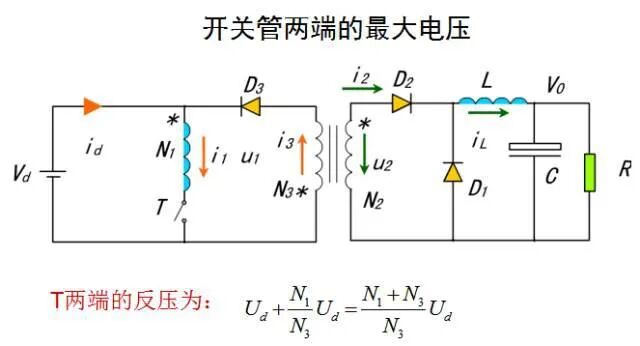

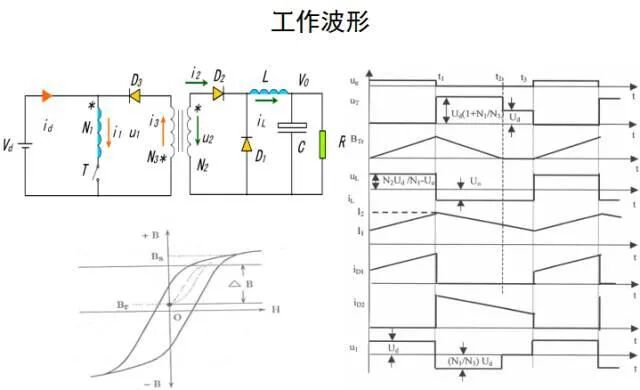

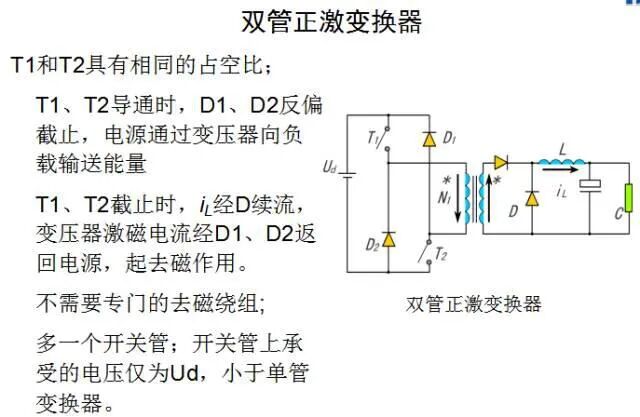

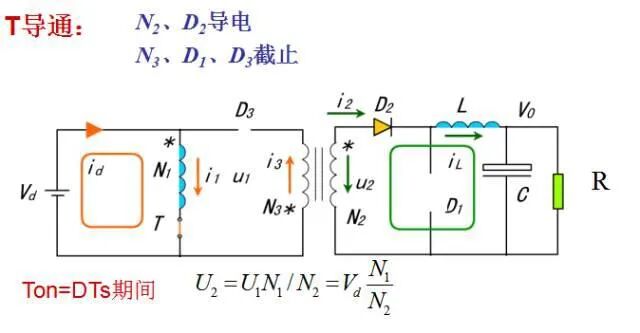

單端正激變換器

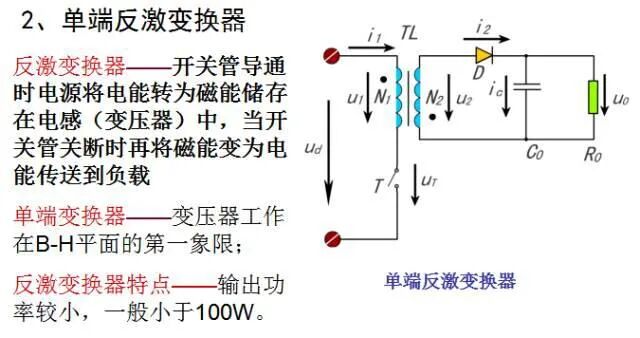

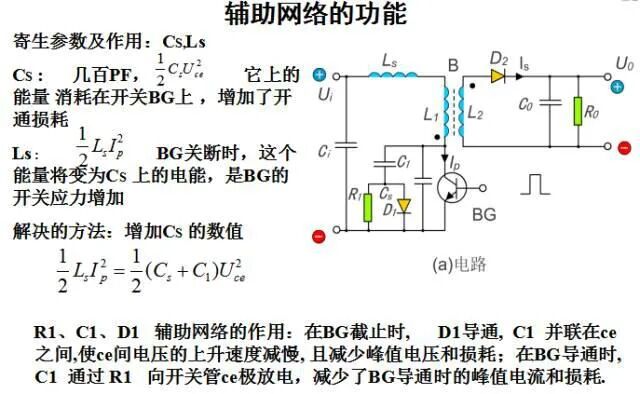

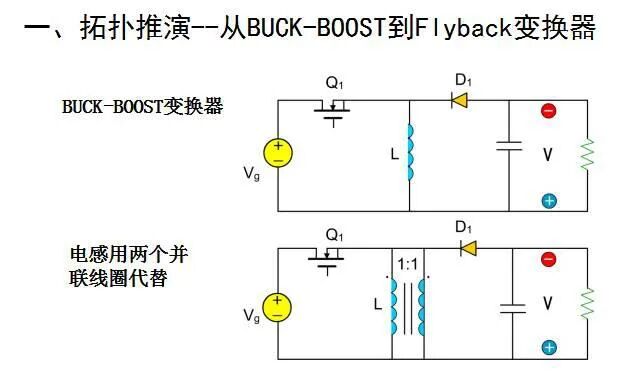

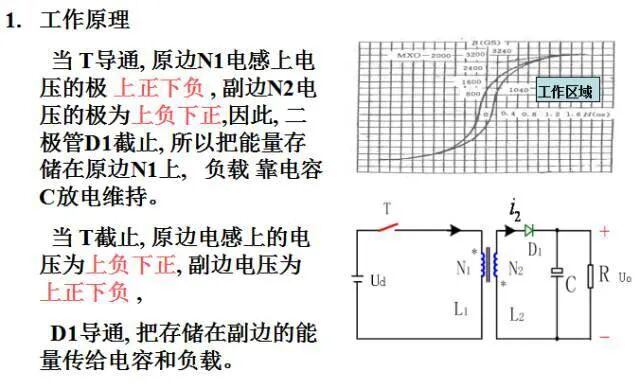

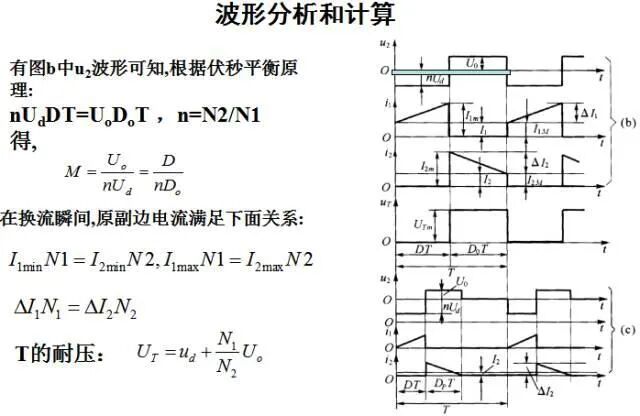

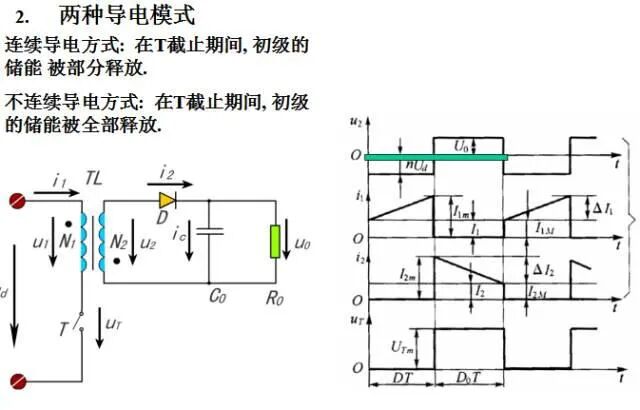

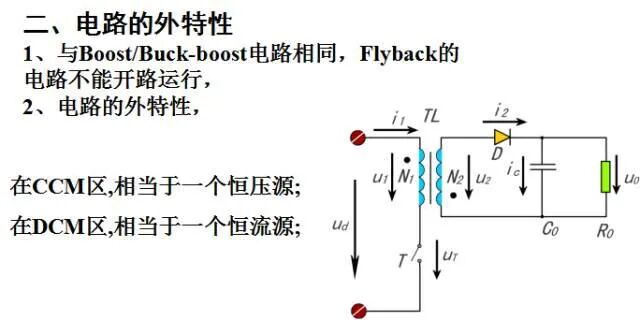

單端反激變換器
