目前，許多文件 中均 解釋 了用于定義和選擇保險絲的術語和規范。 這對于初始設計（原型制作）以及維修/替換保險絲都很有幫助。

對于在一貫表現穩定的電路中遇到意外保險絲動作問題的人而言，此數據中的溫度變化原因和影響可能是最有用的。對于DIY和家居維修項目更是如此。例如，保險絲的一個常見問題是，它們會在預期時間之前動作（熔斷），這種情況相當麻煩，甚至?xí)?dǎo)致某些器件無法工作。

這些問題產生于熔斷體，其熔點和所有溫度輸入源之間的關系。請注意，日常生活中使用的大多數保險絲（并非斷路器）都包含有熔斷體，它會對所有可能使其達到熔點的熱源作出反應，而不是直接對電流高低（安培）作出反應。對電流產生阻礙是保險絲的一個功能，但外熱源也會導致熔斷體材料的溫度升高。

測試溫度

保險絲的相關文件中可能會記錄其測試溫度，如25℃。這是確定其載流能力的基準溫度。查看廠商文檔中的額定值重定公式或使用標準行業值。

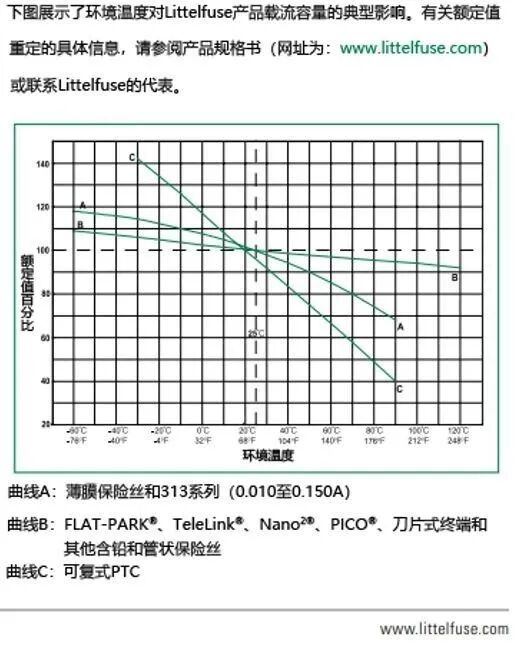

對于UL額定保險絲，工作電流應不超過保險絲額定值的75%。下面展示了來自Littelfuse的示例。

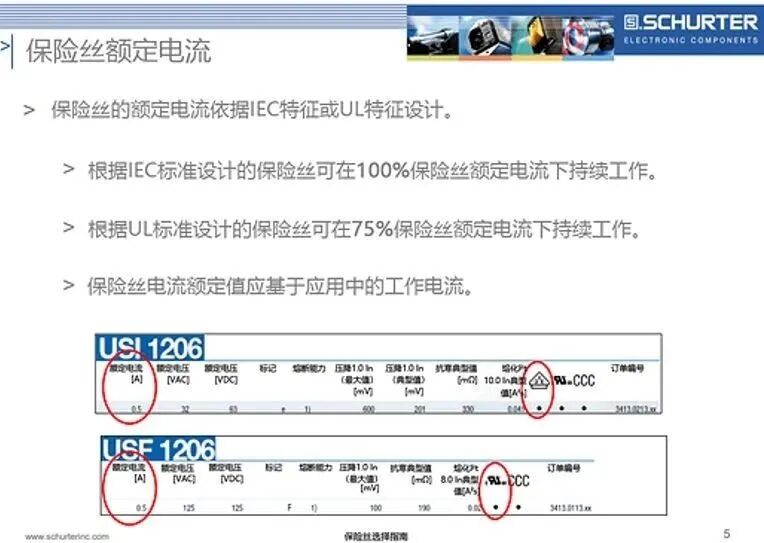

Schurter電子元件公司提供的有關百分比額定值以及UL或IEC額定值的建議如下：

環境溫度

某些站點可能將測試溫度稱為“環境溫度”，但環境溫度一詞應適用于影響基準測試溫度的額外溫度輸入。廠商可能會提供有關環境溫度對特定保險絲影響的圖表。

環境溫度不應與一般室溫直接關聯。它應以保險絲的局部區域為基礎，該區域中的溫度可能因各種原因高于或低于附近空氣溫度。PCB外殼和氣流是影響局部環境溫度的因素，此外還有傳導、輻射和對流的熱量輸入。

在每種應用中，必須尋找出上述的額外熱源，以確定它們是否會影響保險絲性能。例如，熱量可能從附近的線圈輻射出來，也可能來自于PCB外殼下方的電器溫度上升。

焊接點和電線

焊接點會不斷有電流通過并具有自身的電阻，根據焊接品質，它們可能是傳導到熔斷體的重要熱源。此外，還需考慮從任何布線或電線到保險絲的熱量積累和傳遞。如果這些布線的尺寸不合適，則可能會將多余的熱量傳導到保險絲區域。

保險絲座

保險絲座可將熱量傳導到保險絲或防止保險絲周圍的熱量耗散，因而會提高局部環境溫度。廠商可能會提供建議的保險絲座工作電流，以標稱電流的百分比給出。這類似于保險絲額定值重定程序。例如，如果建議使用60%，而實際工作電流接近100%，那么不僅可能使保險絲座失效，還可能將大量熱量傳遞到保險絲。

絕緣

加入多余的物理絕緣也會提高保險絲附近的環境溫度。在大多數情況下，這只是灰塵和污垢聚積在組件和PCB表面造成的。這樣會阻止熱量耗散，并可能導致意外的保險絲熔斷。

脈沖波形

上述將熱量引入保險絲環境的示例對于DIY/維修以及初始設計都是很有幫助的。最后一個示例涉及脈沖波形，與原型制作和設計更加相關，但有必要了解以各種脈沖形式施加的能量是如何影響保險絲工作的。



保險絲的熔點表示熔化熔斷體所需的能量。常用的表達式是I2t和A2秒（安培平方秒）。基本上，電流和時間是影響因素，且脈沖波形的值并不始終相同。每個保險絲都有決定其自身行為的熱循環模式，即在一定時間內的散熱情況。

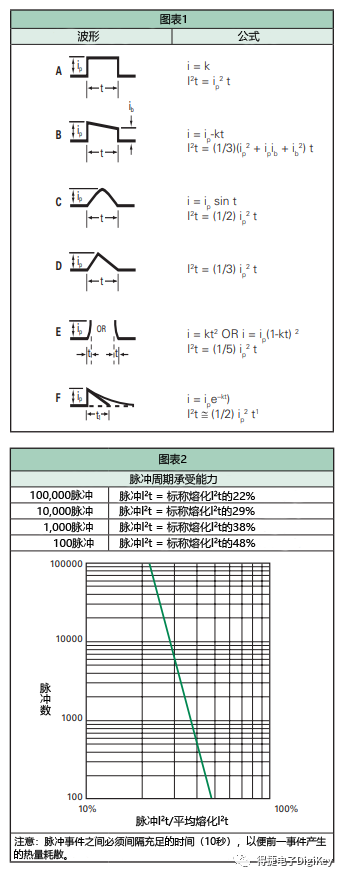

以下是由Littelfuse提供的關于脈沖波形以及脈沖和熔點之間的關系的示例。

測試的重要性

考慮到有關各種溫度下的保險絲動作的報告和指南，可能有人會認為保險絲選擇可以細化為精確的計算。然而，保險絲產品的批量生產中也存在差異。再加之前述一些熱源的測量誤差和一些環境的不可預測性，誤差的空間仍然很大。

這就是為什么測試的作用非常重要。這在原型制作和設計中是非常常見的，但也同樣適用于未掌握所有原始保險絲特性的維修應用。不應簡單地認為，只需知曉保險絲額定值和電路工作電流即可選擇保險絲，也不應簡單地認為提高或降低保險絲值就能立刻解決某個問題，而是應先考慮改變保險絲的工作環境，看看這是否會影響保險絲的原始動作。并且應在設計中測試保險絲樣品，以確定是否存在任何產品差異。

要選擇用于維修或設計的保險絲，請從Digi-Key主保險絲類別開始選擇（產品索引>電路保護>保險絲）或從Digi-Key首頁進行搜索。

---
