一、相關標準體系

1、OpenX

目前最受關注的仿真測試場景數據格式標準體系是德國自動化及測量系統標準協會（ASAM）推出的OpenX系列標準體系，該標準體系試圖從靜態仿真場景、動態仿真場景 、環境場景等多個維度對仿真測試場景數據格式進行標準化。

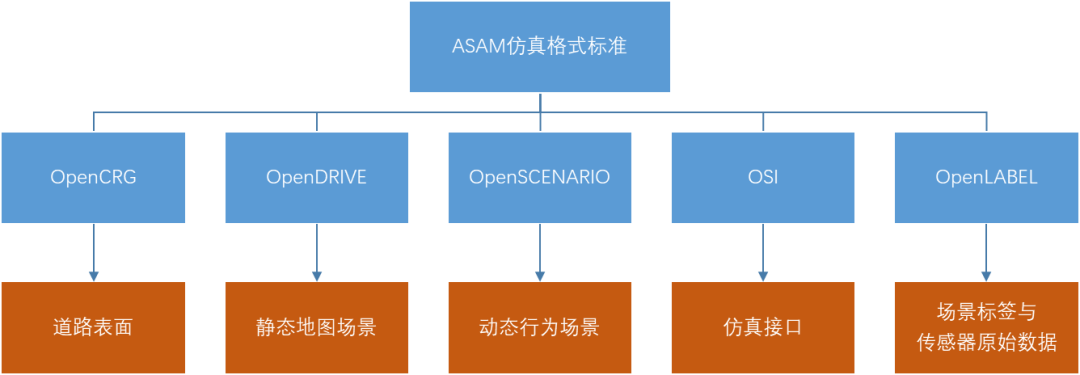

圖 1  OpenX自動駕駛仿真測試標準體系

OpenX系列標準現主要包括OpenDRIVE、OpenSCENARIO、Open Simulation Interface(OSI)、OpenLABEL和OpenCRG五大部分：

• OpenDRIVE和OpenCRG主要定義了靜態場景的數據格式；

• OpenSCENARIO針對動態場景的數據格式；

• OpenLABEL將對于原始數據和場景給出統一的標定方法；

• OSI連接了自動駕駛功能與仿真工具，同時集成了多種傳感器。

2、RoadXML

RoadXML將交通環境劃分為四個層次，以利于實時應用程序的快速數據訪問：

• 拓撲層：描述元素在路網中的位置和連接關系

• 邏輯層：描述元素在道路環境中的意義；

• 物理層：描述元素的屬性（路面或障礙物）；

• 可視化層：描述元素的幾何形狀和三維特征。

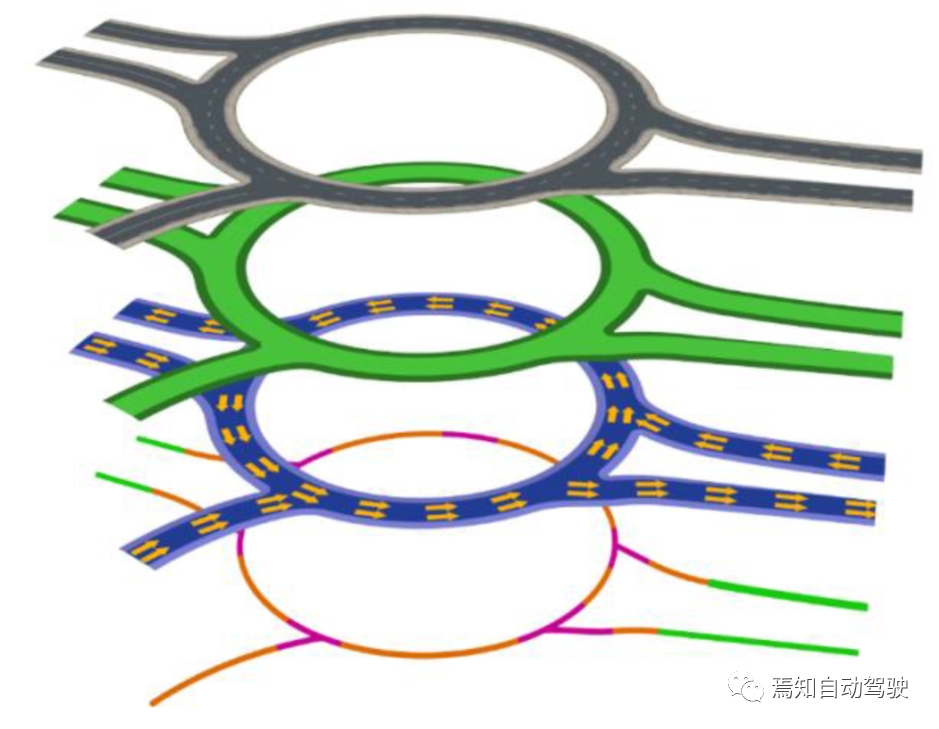

圖 2  RoadXML的四個層次

3、OSM

OSM是OpenStreetMap的簡稱，其元素（數據基元）主要包括三種：點（Nodes）、路（Ways）、關系（Relations）：

• 點（Nodes）：通過經緯度定義了一個地理坐標點，還可以標示物體海拔、所在的地圖層面與所在建筑物內的層數等信息；

• 路（Ways）：通過多個點連接城線來構成，可形成非閉合線（表示道路、河流、鐵路等）、閉合線（表示環線地鐵）、區域（表示封閉區域）；

• 關系（Relations）：由一系列的點（Nodes）和路（Ways）或其它的關系（Relations）來組成，相互的關系通過role來定義。

二、靜態仿真場景數據格式

常用的靜態仿真場景數據格式標準有OpenDrive、OpenCRG、RoadXML和OSM。雖然不同標準之間存在差異，但能表示出的要素大同小異，主要包括：路網拓撲結構、道路幾何特征、道路表面材質、車道線、路面標識、交通燈牌、街邊建筑、特殊部分等，具體見下表1。

表 1  靜態仿真場景要素

靜態要素	屬性
路網拓撲	道路數目、道路編號、交叉口
道路特征	起點/終點、車道數、車道寬、曲率半徑、坡度
道路表面特質	材料、粗糙度、紋理、反射特性
車道線	線型、寬度、顏色
路面標識	交通標志、標線
交通燈牌	朝向、位置、信息、切換時間
街邊建筑	物質、尺寸、表面屬性
道路設施	護欄（高度、形狀等）、硬路肩、隔離帶
,特殊部分	慢車道、施工、匝道、橋梁、隧道

三、動態仿真場景數據格式

動態場景數據主要是用于描述交通參與者行為動作的數據，主要的動態要素見下表2。

表 2  動態仿真場景要素

動態要素	屬性
交通特性	密度、速度、人車分布
自車	幾何模型、類型、運動參數、運動路線等
機動車	類型、交互動態、運動參數、幾何模型
行人，動物	類型、交互動態、表面屬性、動作姿勢

OpenX標準體系中的OpenSCENARIO為常用的定義動態仿真場景數據格式的標準，其主要用例是描述涉及多個交通參與者（如車輛、行人和其他交通參與者）的復雜、同步的操作，對駕駛機動的描述可以基于駕駛員的動作（例如執行變道）或基于軌跡（例如來自記錄的駕駛機動）。

此外，OpenSCENARIO還包括其它內容，如對自我車輛的描述、駕駛員外觀、行人、交通和環境條件等，其還描述了事件板中的車輛操作，按事件、動作和序列細分。

四、環境場景數據

環境場景數據主要包括天氣類型，光照度能見度等數據，其中主要要素見下表3。

表 2  動態仿真場景要素

環境要素	屬性
光照	強度、顏色、方位
霧/霾	能見度、范圍、濕度、密度、反射衰減
雨雪	降水量、濕度、反射衰減
風	強度、方向
云	相對位置

可以看出，環境場景數據相當復雜，目前行業內尚無通用的環境場景數據格式，在后續的OpenSCENARIO標準中計劃納入該部分數據。

---
