總零線斷線后，為什么會燒電器，這樣講才算明白！
總零線斷了為什么會燒電氣元件
三相四線制的電路中接入單相設備，如果正常的情況下電流是從相線流向零線的，當供電回路中的總零線斷掉，電流回流就會發生了改變。變成從一條相線流向另外兩條相線的回路。因?yàn)榻尤氲膯?span style="font-family: -apple-system, BlinkMacSystemFont, "Helvetica Neue", "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", Arial, sans-serif;text-align: left;background-">相設備比較多，每相的負載不可能平衡，導致負載輕的一相電器設備承受的電壓高于額定電壓。

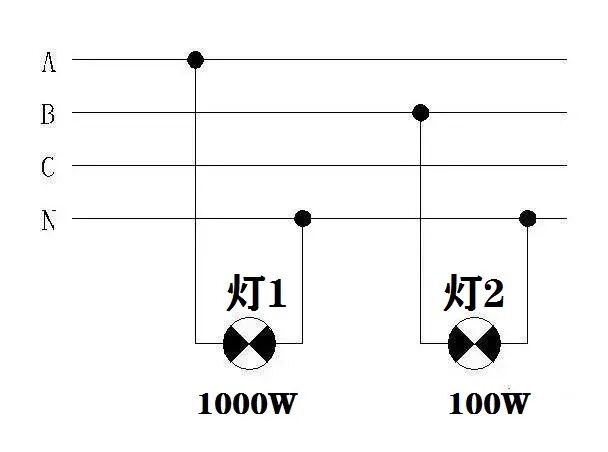

如上圖所示，假設燈1為1000瓦，燈2為100瓦，分別接在電源的A相和B相，在正常的情況下燈1與燈2都能正常照明。

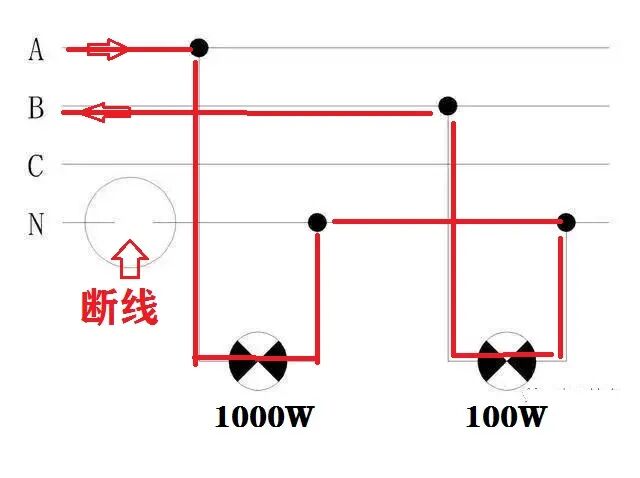

上圖所示，總零線發生斷線，則電路發生了改變。相當于電流從A相流進串聯的兩個燈泡后流回B相。如下圖所示。

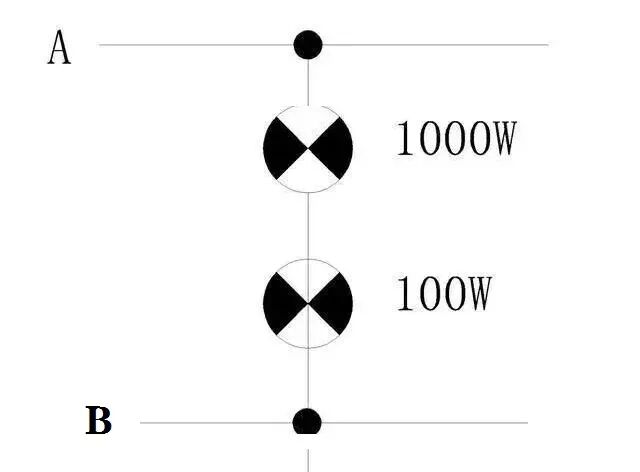

或者這樣看更直觀一些。不要忘記這是兩個220V的燈泡哦。那么接下來我們分析一下為什么會燒。
已知I=V/R,那么在正常的情況下，燈1的阻值為1000/220等于48.4歐姆。
燈2的阻值為100/220等于484歐姆。
那么串聯在一起的總的阻值為48.4+484=532.4歐姆。總的電流為380/532.4=0.714A.
那么燈1兩端的電壓為48.4*0.714=34.6V。燈2的兩端電壓為484*0.714=345.6V。
通過計算可知。額定功率為100W的燈泡需要承受345.6V的電壓，遠超過了220V的額定電壓。所以當然會燒了。
