《AM》 溶液處理可拉伸Ag2S半導體薄膜，用于可穿戴式自供電非易失性存儲器

非金非土非木

關注 2021年5月6日 14:50

瀏覽：2366

【科研摘要】

與可塑性金屬和有機材料中觀察到的大塑性變形相比，無機半導體由于其固有的鍵合特性而具有有限的可塑性（ <0.2％），從而限制了其在可拉伸電子產品中的廣泛應用。最近，蔚山國立科學技術學院Ju‐Young Kim，Moon Kee Choi 和Jae Sung Son教授團隊報道了韌性α-Ag₂S薄膜的固溶處理合成以及全無機，自供電和可拉伸存儲設備的制造。分子Ag₂S復雜溶液是通過化學還原Ag₂S粉末，制造晶圓級高度結晶的Ag₂S薄膜而合成的。薄膜由于其固有的延展性而顯示出可拉伸性，從而在14.9％的拉伸應變下保持了結構完整性。

此外， 基于Ag ₂ S的電阻式隨機存取存儲器具有出色的雙極開關特性（離子/Ioff比約為10 ⁵ ，操 作耐力 100個循環，保持時間大于10 ⁶ s）以及出色的機械拉伸性（性能不會降低）達到52％的可拉伸性）。同時，該器件在多種化學環境和 ? 196至300°C的溫度下具有極高的耐用性，尤其是在85％的相對濕度和85°C的溫度下保持168小時的性能。 演示了將自供電存儲器與運動傳感器結合使用，以用作可穿戴式醫療保健監視系統，為設計可在現實環境中日常生活中使用的高性能可穿戴電子設備提供了潛力。 相關論文以題為 Solution‐Processed Stretchable Ag ₂ S Semiconductor Thin Films for Wearable Self‐Powered Nonvolatile Memory 發表在《 A dvanced Materials 》上。

【主圖導讀】

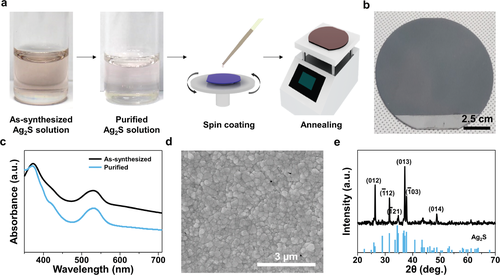

圖1 Ag ₂ S薄膜的固溶處理制造。 a）通過溶液法制造Ag2S薄膜的示意圖。b）在4英寸晶圓上制造的Ag ₂ S薄膜的照片。c）合成和純化的Ag ₂ S溶液的紫外可見吸收光譜。d）SEM圖像。e）Ag ₂ S薄膜的XRD圖譜。垂直線表示塊狀A(yù)g2S晶體（JCPDS 00-014-0072）的XRD圖案。

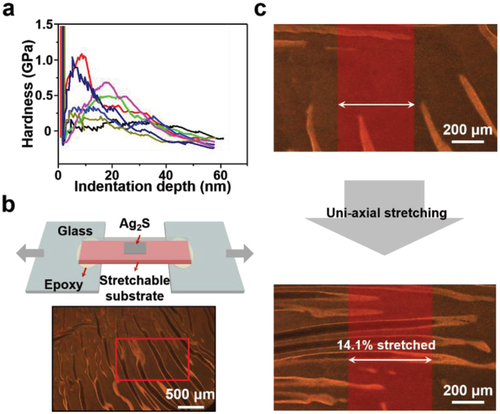

圖2 Ag ₂ S薄膜的機械性能。 a）硬度與通過納米壓痕測量的壓痕深度的關系。b）拉伸測試的示意圖和初始狀態下Ag ₂ S薄膜的典型可見光顯微鏡圖像（對紅色正方形進行了可拉伸性分析）。c）拉伸后的Ag ₂ S薄膜的可見光顯微鏡圖像，拉伸應變?yōu)?4.1％。

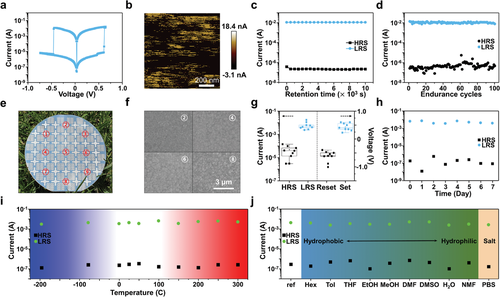

圖3 基于 Ag ₂ S的RRAM的電阻切換特性。 a）Al/Ag ₂ S/Ag存儲單元的I–V特性。b）LRS處的Al/Ag ₂ S/Ag記憶細胞的C-AFM圖像。c）Al/Ag ₂ S/Ag存儲單元的保留時間和d）耐久周期。e）在4英寸晶圓上制造的基于Ag ₂ S的RRAM的照片。f）Ag ₂ S層的SEM圖像。g）中標記的2、4、6和8。h）在85°C/85％相對濕度下的加速應力測試。i）基于Ag ₂ S的RRAM的熱穩定性和j）化學穩定性。

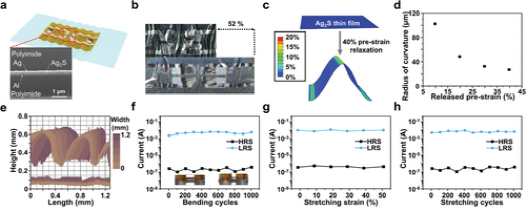

圖4 基于 Ag ₂ S薄膜的可拉伸RRAM。 a）基于Ag ₂ S的可拉伸RRAM的離子聚焦（FIB）橫截面示意圖。b）顯示皺紋（0％應變）和完全拉伸狀態（52％應變）下的可拉伸RRAM的照片。c）在可拉伸RRAM處形成皺紋的3D FEA模擬結果。d）Ag ₂ S薄膜的曲率半徑取決于基材的釋放預應變。e）對可拉伸RRAM的起皺和拉伸表面進行3D表面掃描（1.28 mm×1.28 mm）。f–h）在彎曲半徑為1.9 mm（f）的1000個彎曲循環中的離子和Ioff分布，從0％到52％（g）的拉伸應變，在30％（h）的 拉伸應變中的 1000個拉伸循環 。

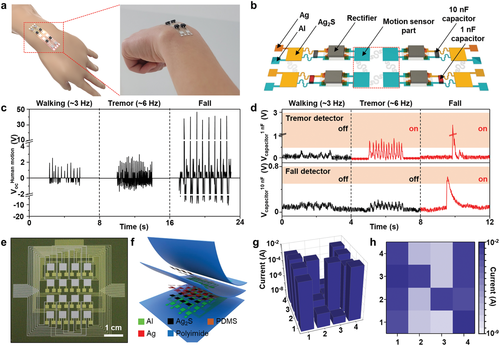

圖5 可穿戴式，自供電的基于 Ag2S薄膜的RRAM，用于醫療監護系統。 a）顯示基于Ag ₂ S的柔性/可拉伸RRAM系統的示意圖和照片。b）示意圖，顯示面板的相應設備組成。c）來自摩擦電傳感器的開路電壓，以及d）在三種不同的測量條件（行走，震顫和跌落）下電容器中的充電電壓。e）照片顯示具有4×4像素的自供電Ag ₂ S RRAM系統單元矩陣。f）示意圖，顯示了細胞基質的相應器件組成。g）沿字母“ N”的路徑施加機械壓力后的相關電流映射。h）字母“ N”的施加機械壓力路 徑的圖示。

參考文獻 ： doi.org/10.1002/adma.202100066
