前段時間， 日立 發布了一款TED-MOS溝槽結構的 SiC MOSFET ，號稱“業界最節能”。

對于該結構，日立非常有信心，提出了一個“大目標”——2030年要將碳化硅半導體的銷售額提高至17.8億人民幣，達到2019年度的30倍。并且，日立的目標是趕上并超越羅姆、科銳等公司。

TED-MOS結構真的那么牛？今天，“三代半風向”跟大家聊聊它究竟有什么特點。

同時，我們發現，全球已有6家企業量產了溝槽SiC MOSFET，但相關專利最強的竟然不是Cree（附在文末）。

目標：17.8億元

挑戰羅姆、三菱、科銳、英飛凌

據日本經濟新聞報道，該產品是由日立的子公司 日立功率半導體 開發，于今年3月開始供應樣品，將根據客戶的反應， 從2022年度開始量產 。

2019年度，日立功率半導體的銷售額約為360億日元（約21.38億人民幣），其中，碳化硅半導體的銷售額為10億日元（約5940萬元人民幣）。目前僅用于部分鐵路，未來還將面向純電動汽車、光伏發電及電力系統推廣產品。

日立功率半導體認為，碳化硅半導體到2023年以后來自純電動汽車等的需求將擴大，將實現全面普及。他們的碳化硅半導體的銷售額到2027年度將達到250億日元（14.85億人民幣），到2030年度提高至300億日元（約17.8億人民幣），是2019年的營收的30倍。

插播：加入第三代半導體大佬交流群，請加VX：hangjiashuo666

在2018年開發出TED-MOS結構后，日立研發負責人就曾表示， 羅姆、三菱電機、Cree和英飛凌在SiC功率半導體方面處于領先地位，但日立的目標是趕上并超越這些領先的公司。

TED-MOS結構性能如何？

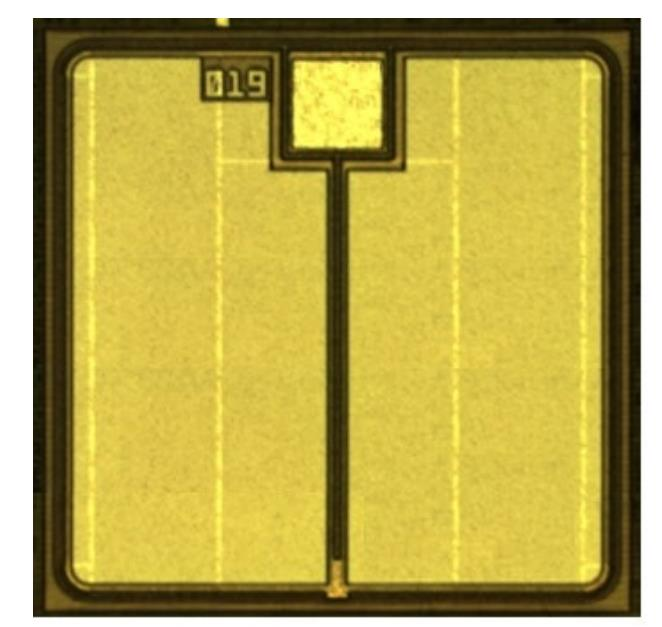

2018年9月，日立功率半導體就發布了TED-MOS結構SiC MOSFET原型。

據介紹，該原型的電場強度比傳統的DMOSFET低40％，電阻低25％，還具有1.2 kV的額定工作電壓，同時，由于開關速度更快，能量損耗也降低了50％。

而這次正式宣布量產的產品，與2018年開發的原型相比，其短路耐受性又提高了20％，而電阻降低了40％，同時保持了商品化所需的1.2kV耐壓。

另外，TED-MOS還提供了更大的設計自由度，從而能夠開發適合各種用途的產品設計，據了解，這種結構的制造成本跟現有的碳化硅半導體差不多，因此它也具備價格優勢。

日立為什么有信心挑戰其他“大佬”？

先看SiC MOSFET面臨哪些挑戰？

據日立介紹，SiC的高介電強度是硅的10倍，正常來說它可以承受比硅高10倍的電壓，同時導通電阻卻可以跟硅一樣。但是，由于SiC MOS結構絕緣膜的絕緣電場相對較弱，幾乎與硅上的絕緣膜相同， 最終碳化硅的耐壓卻只能跟硅相同。

而且，很多SiC MOSFET采用的是DMOS結構，電流從襯底背面的漏極垂直流向襯底表面，并沿水平方向在襯底表面上流動。但是，DMOS結構的橫向電流較小，而且存在較大的溝道電阻和高氧化物電場問題，因此一些企業開始改用溝槽結構。

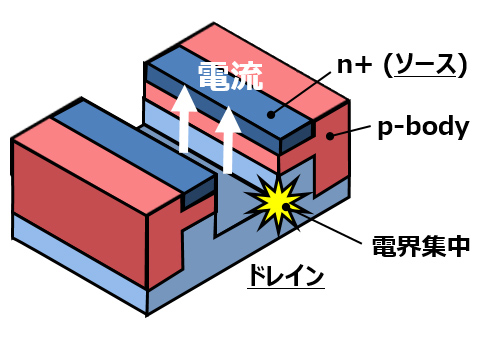

溝槽結構的好處是能夠讓電流在垂直方向上流動，因此大量的電流可以在較小的區域中流動。不過，溝槽結構也有一個問題，那就是電場集中在溝槽的底部拐角處發生（如下圖），從而容易破壞絕緣膜的薄弱部分。

而且，日立還指出了其他企業溝槽結構的弱點，“通過仿真研究了其他公司的溝槽型SiC MOS結構，我們發現，如果在允許的范圍內，他們結構在生產上沒有問題，他們的SiC MOS晶體管可以在某些條件下提供性能，但是設計裕度非常窄。”

為了解決這些問題，日立搞出了溝槽蝕刻雙擴散MOS（TED-MOS）結構。

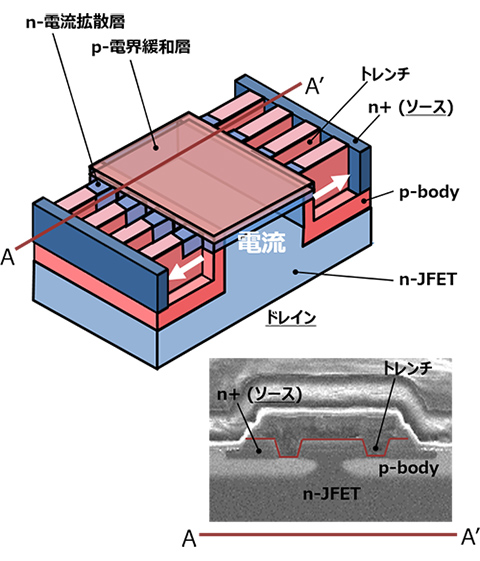

首先，TED-MOS采用新型鰭結構和專有的Hitachi結構（如下圖），該結構在鰭片的側壁上提供電流路徑，從而可以用較小的溝槽間距來減小電阻，并且在3.3 kV的電壓下工作時，電場也較小，解決了電場集中在晶面上的溝槽邊緣的問題。

其次，日立還使用場松弛層（FRL）來降低電場強度，并使用電流擴散層（CSL）來降低n-JFET區域中的電阻，從而可以獲得不易破裂且電流容易流動的結構。

電裝和富士電機的溝槽專利竟然這么強？

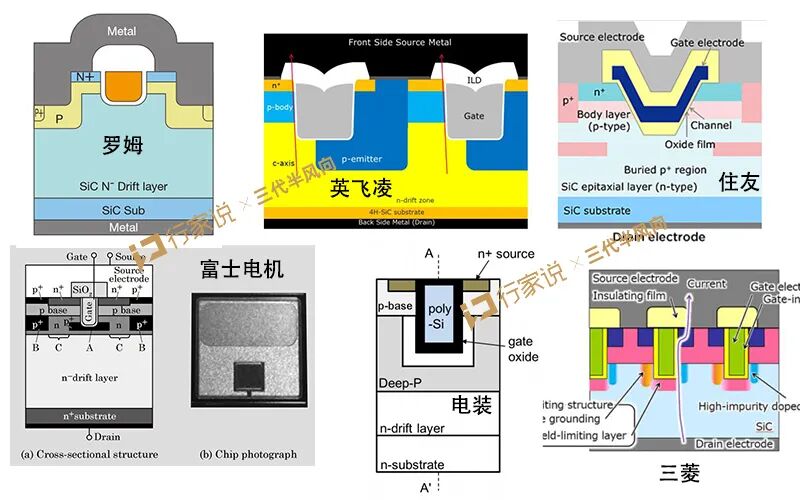

據“三代半風向”的不完全統計，目前已經有6家企業量產了溝槽SiC MOSFET。

▲ 2015年，羅姆開始批量生產業界首個溝槽型SiC MOSFET，將導通電阻降低了40％。

▲ 2016年P(guān)CIM Asia期間，英飛凌推出1200 V溝槽SiC MOSFET——CoolSiC MOSFET，其導通電阻額定值為45 mΩ。

▲ 2016年，富士電機開發了溝槽結構SiC MOSFET，閾值電壓5 V，導通電阻3.5mΩcm²。

▲ 2018年12月，住友電工已經開發出SiC VMOSFET，實現了1170V/0.63mΩ?cm2的低導通態電阻。

▲ 2019年9月，三菱電機宣布開發出溝槽型SiC MOSFET，導通電阻1.84mΩcm2，擊穿電壓超過1500V。

▲ 2020年12月10日，電裝宣布開始批量生產SiC溝槽MOSFET。

不過，根據ResearchAndMarkets2019年的專利報告，電裝在溝槽SiC MOSFET的IP競賽中處于領先地位，遠遠領先于其他企業。但富士電機大量未決專利申請已獲批準，在未來幾年可能會超過電裝。

根據該報告，與平面SiC MOSFET相比，CREE/Wolfspeed在溝槽式SiC MOSFET中的IP相對較少，但該公司擁有多項關鍵專利。

另外，與溝槽SiC MOSFET相關的大部分專利都涉及保護柵極氧化物材料免受柵極某些部分中的電場集中的影響。
