博途的間接尋址和S7－300/400大不一樣。博途中的間接尋址主要用peek/poke指令，peek/poke指令不能用于優化的數據塊。優化數據塊可以用數組類尋址。這次的控制任務是模擬類的批量處理，s7-300/400模擬量批量處理很繁瑣。

控制任務

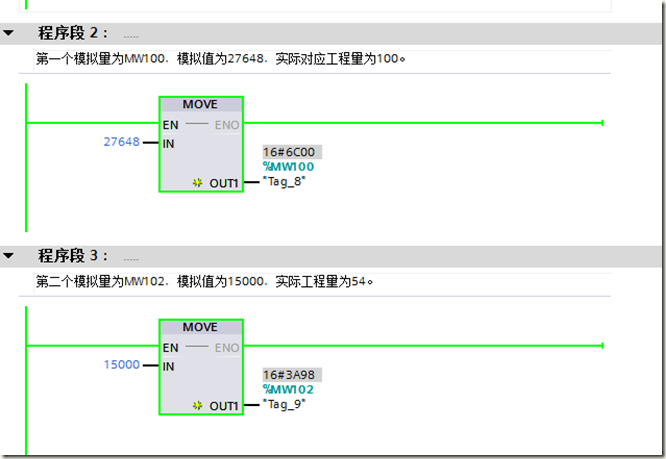

把數量不定的模擬量轉換成工程量，然后保存到指定的數據塊中。這里我們?yōu)榱藴y(cè)試，不讀取PIW中的模擬值，而用MW代替。

象這樣的控制任務，我們一般用SCL來寫會比較方便。請看下面的程序。

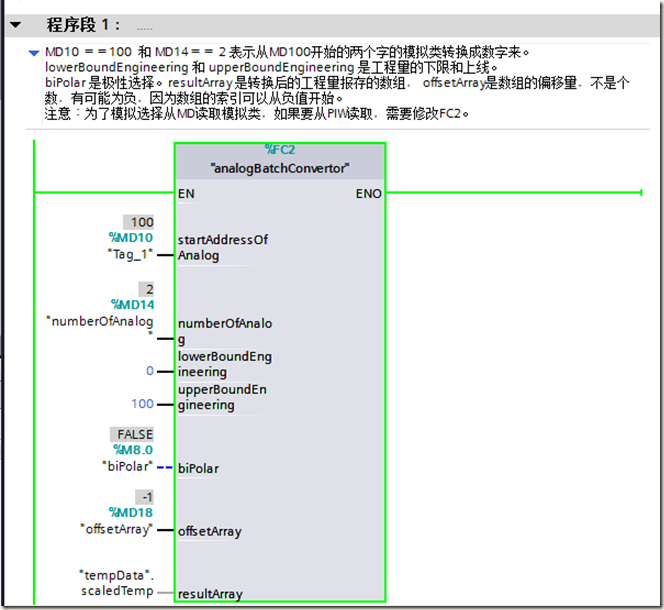

控制程序

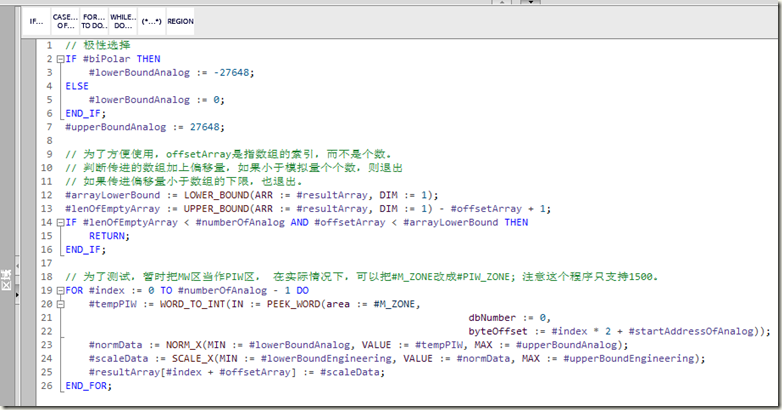

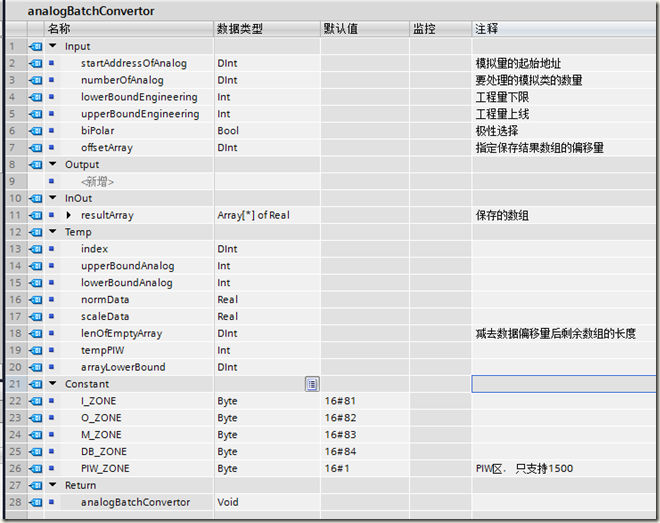

程序簡單說明一下：

• LOWER_BOUND 讀取 resultArray的下限

•  UPPER_BOUND讀取resultArray的上限

• lenOfEmtpyArray是數組除去offsetArray偏移量后還剩的空余長度，如果這個長度小于模擬量的數量，則退出。另外如果arrayLowerBound小于下限，也退出。

• 第19行，SCL 中的循環要注意，開始和結尾都是閉區間，和c語言等高級語言不一致。

• 第20行，PEEK_WORD 就是讀取M區的模擬量。具體用法可以參看手冊。

• 第25行，對數組的讀寫，也是間接尋址，在scl中沒有這種說法了。間接尋址等概念都是匯編下的，高級語言沒有這種叫法。

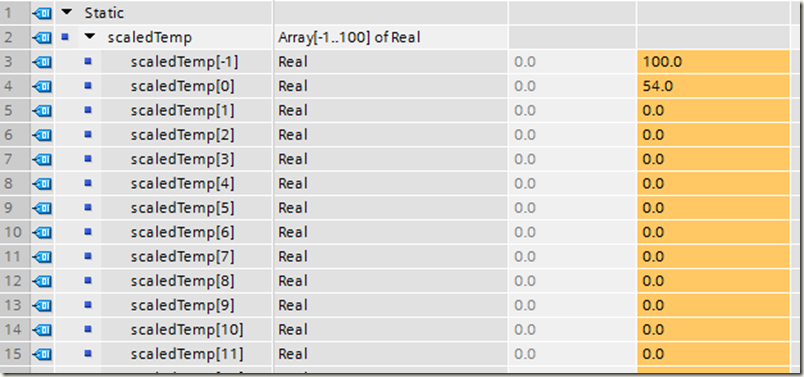

最后，模擬量轉化為工程量后為100.0 和 54.0，存入數據塊。
