IC類器件的元件模型如何創建？

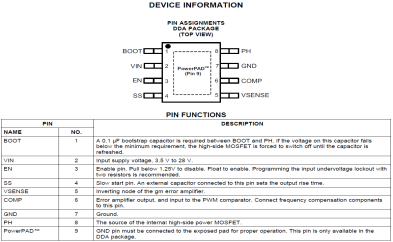

答：IC類的器件與我們之前講的簡單的電容電阻器件不同，下面我們以TPS54531這個電源IC為例講解IC器件封裝創建的方法，查找TPS54531的Datasheet，它的封裝信息如圖2-24所示：



圖2-24 Datasheet示意圖

1）在創建好的庫文件點擊菜單欄“工具-新器件”創建一個新器件，并且命名為“TPS54531”如圖2-25所示：



圖2-25創建器件示意圖

2）快捷鍵PR，放置一個矩形框，然后快捷鍵PP放置一個PIN管腳，“shift+拖動”管腳復制9個管腳，雙擊管腳管腳在其屬性窗口的“Name”中填寫資料中顯示的名稱和管腳號，即可完成此IC類元件的創建。

3）如果在確認管腳名稱顯示出來的情況下，還出現管腳名稱在矩形框之下不顯示的情況，如圖2-26所示，可以執行菜單命令“編輯-移動-移動到后面”激活移動命令，點擊下矩形框即可顯示出來，原因是矩形框在視圖的最前面，后面的東西被遮擋了。



圖2-26管腳屬性編輯框

本文凡億教育原創技術視頻及文章，轉載請注明來源
