背景

 芯片焊點建模工具

將繁瑣、重復的手工操作改為全自動操作

在對電子產品做沖擊仿真分析時，由于芯片是關鍵部件，對芯片焊點的建模是前處理中的重要環節。規范的焊點建模能有效評估焊點對沖擊的耐受程度，并能更準確的分析由沖擊產生的、焊點與芯片上之間的作用力。基于以上需求，我們開發了一個芯片焊點的建模工具，可以規范芯片焊點的建模操作，并免除建立焊點矩陣時的繁瑣和重復操作，提高前處理效率。

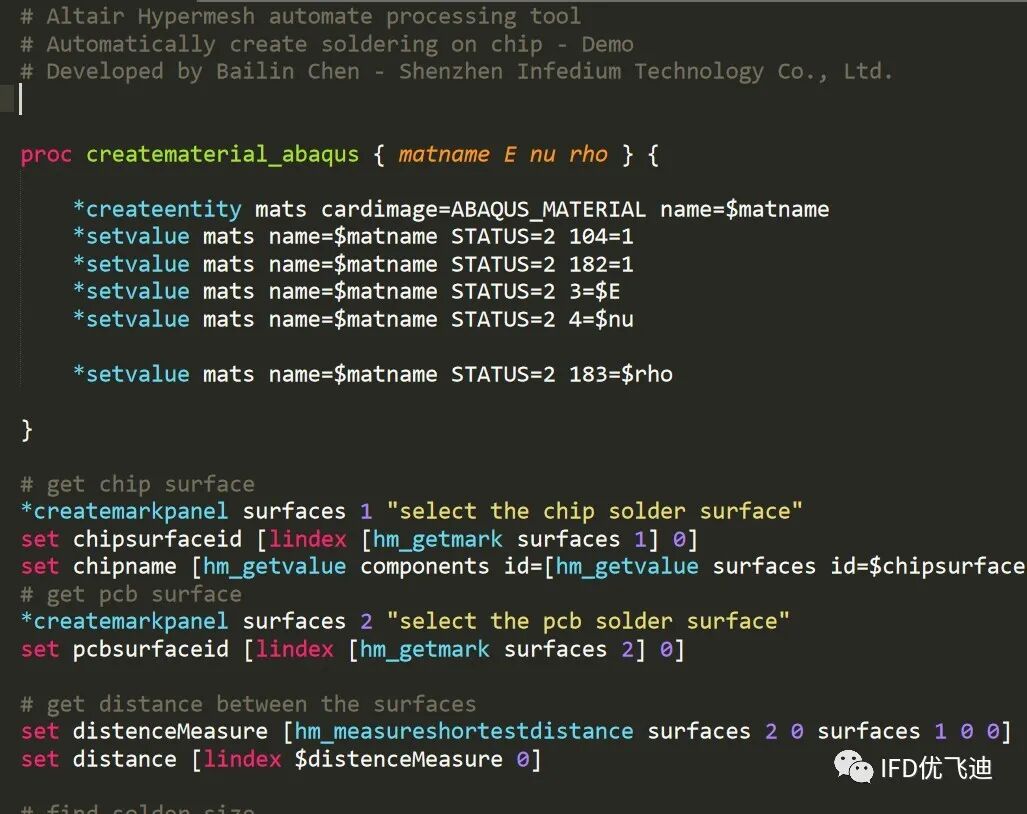

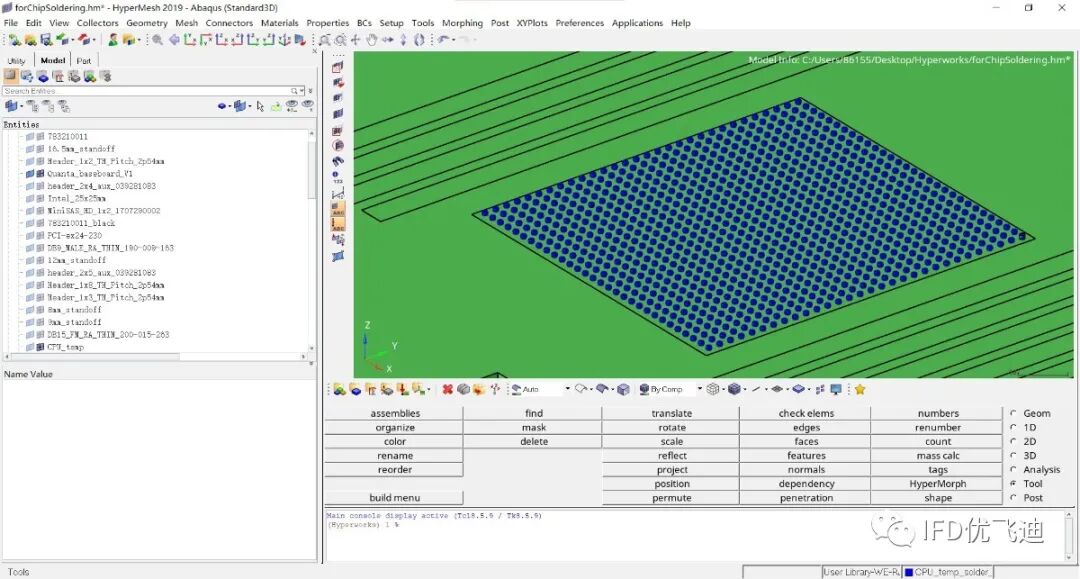

我們基于hypermesh創建芯片焊點建模工具。使用了tcl語言。工程師在使用這個工具時的操作十分簡單：點擊工具按鈕激活工具，系統就會提示用戶選中焊點連接的兩個面，并且輸入焊點矩陣的參數。工具將按照用戶輸入?yún)?shù)自動建立焊點矩陣。

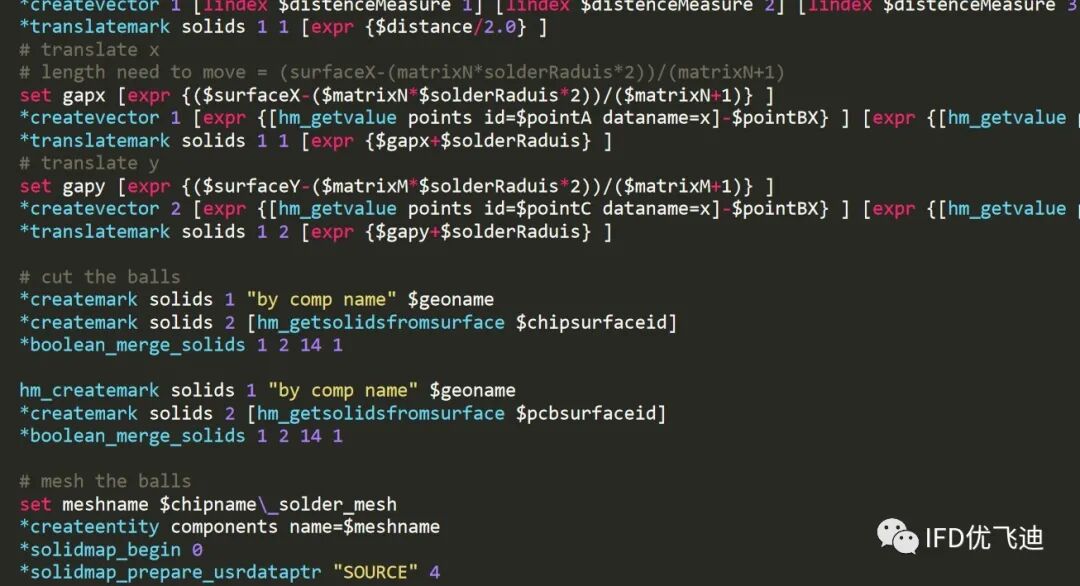

工具自動建立焊點的步驟包括：通過幾何信息和用戶輸入計算焊點的位置，在對應和坐標建立焊點幾何，最后給焊點幾何做網格劃分。

目前，該工具僅作演示用，有許多方面需要改進。開發者能通過簡單的幾步，就能以這個工具為基礎做改進：

1、開發者可以加入為焊點賦予材料屬性功能，用戶可以選擇材料或者新建材料；

2、開發者可以修改計算焊點矩陣的方式，以建立特殊排列方式的焊點矩陣；

3、此工具默認焊點的直徑為芯片與pcb之間距離的1.7倍，可以修改讓用戶自定義焊點尺寸。
