陶瓷氣體放電管(gas discharge tube，簡稱GDT)是防雷保護設備中應用最廣泛的一種開關器件，無論是交直流電源的防雷還是各種信號電路的防雷，都可以用它來將雷電流泄放入大地。
氣體放電管采用陶瓷密閉封裝，內部由兩個或數個帶間隙的金屬電極，充以惰性氣體（氬氣或氖氣）構成。當外加電壓增大到超過氣體的絕緣強度時，兩極間的間隙將放電擊穿，由原來的絕緣狀態轉化為導電狀態，類似短路。導電狀態下兩極間維持的電壓很低，一般在20～50V，因此可以起到保護后級電路的效果。
按電極數分，有二極放電管和三極放電管(相當于兩個二極放電管串聯)兩種。其外形為圓柱形,有帶引線和不帶引線兩種結構形式(有的還帶有過熱時短路的保護卡)。
①響應時間。氣體放電管的響應時間為數百ns到數ms，在保護器件中是最慢的。
②通流容量。氣體放電管的通流容量比壓敏電阻和TVS管要大，氣體放電管與TVS等保護器件合用時應使大部分的過電流通過氣體放電管泄放，因此氣體放電管一般用于防護電路的最前級，其后級的防護電路由壓敏電阻或TVS管組成，這兩種器件的響應時間很快，對后級電路的保護效果更好。
③防雷電路的設計中，應注重氣體放電管的直流擊穿電壓、沖擊擊穿電壓等參數值的選取。設置在普通交流線路上的放電管，要求它在線路正常運行電壓及其允許的波動范圍內不能動作，則它的直流放電電壓應滿足：min(ufdc)≥1.8UP。式中ufdc直流擊穿電壓，UP為線路正常運行電壓的峰值。
④氣體放電管的絕緣電阻非常高，可以達到千兆歐姆的量級。極間電容的值非常小，一般在5pF以下，極間漏電流非常小，為nA級。
⑤放電管兩端正常運行電壓應低于維持放電的電壓，否則會產生續流問題。
1、氣體放電管的失效。失效的多數情況下為開路，由于某種原因?qū)е路烹姽荛L期處于短路狀態而燒壞時，也可引起短路的失效。氣體放電管使用壽命相對較短，多次沖擊后性能會下降，同時其他放電管在長時間使用會有漏氣失效這種自然失效的情況，因此由氣體放電管構成的防雷器長時間使用后存在維護及更換的問題。
2、當過電壓消失后，要確保放電管及時熄滅，以免影響線路的正常工作。這就要求放電管的過保持電壓盡可能高，以保證正常線路工作電壓不會引起放電管的持續導通（即續流問題）。
3、確定線路所能承受的最高瞬時電壓值，要確保放電管的沖擊擊穿電壓值必須低于此值。以確保當瞬間過壓來臨時，放電管的反映速度快于線路的反映速度，搶先一步將過電壓限制在安全值。

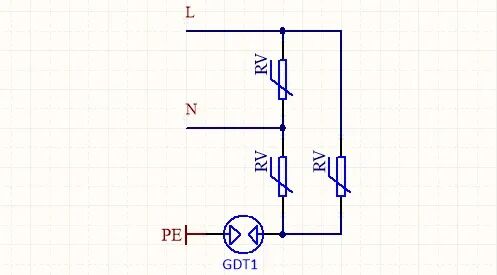

4、GDT存在續流問題，故不能單獨用在電源上，如果電源工作電壓大于GDT續流電壓，就會使GDT一直導通，故須搭配壓敏電阻使用。
