3DCS FEA Compliant Modeler柔性模塊采用有限元方法精確仿真零件制造和裝配過程的偏差變化，用于分析不同公差狀態下，零件施加過約束、夾持、重力、溫度場、扭矩等載荷時，變形偏差對產品質量目標的影響，常用于汽車側圍、前后保、機蓋、翼子板、內飾；飛機機身蒙皮、機翼、尾翼；電子產品板件等易變形的柔性件。

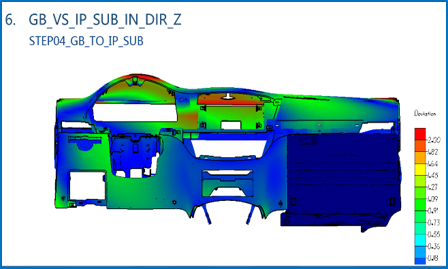

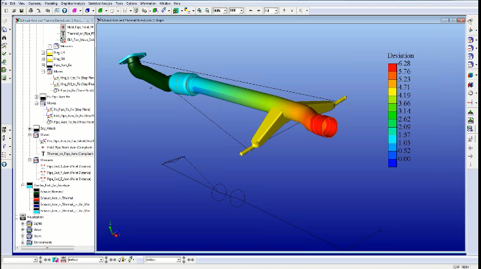

【左一】FEA_CM在IP&CCB裝配分析中的應用；【右一】 FEA_CM在排氣管溫度場分析中的應用

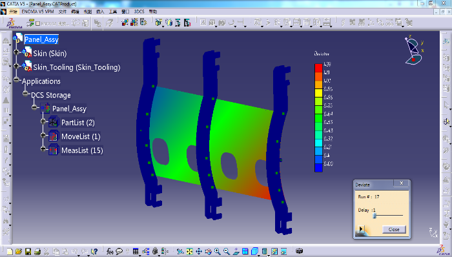

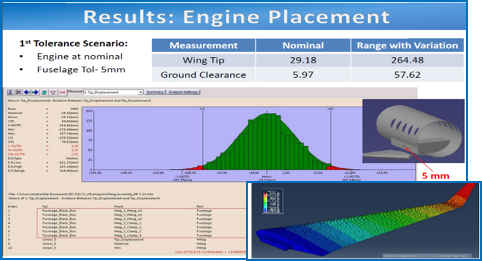

【左二】FEA_CM在飛機蒙皮工裝定位中的應用；【右二】 FEA_CM在機翼離地間隙分析中的應用

3DCS柔性模塊分析需要使用柔性模塊的裝配命令，以下為3DCS柔性模塊建模分析的最佳建模方法流程：

創建初始剛體模型

根據模型的質量目標，使用3DCS基本模塊的裝配、測量與公差創建初始剛體模型，其中，裝配可以理解為初始預定位，先將對應的零件放至理論位置，在之后將添加夾持、過約束等柔性載荷。

創建柔性模型點

確定上一步的剛性模型中，哪些零件將作為柔性零件分析。對于這些柔性件，創建額外的DCS點用于創建夾持，連接，力載荷等（這些點有的已經存在于剛體模型）。除了這些模型分析必需點之外，在零件上創建任意額外的DCS建模點作為輔助點，以便進行視覺彎曲和額外的驗證測量（Feature Point-On Mesh批量建點）。

劃分網格，得到網格文件

劃分網格，得到網格文件使用FEA網格軟件，為每個柔性零件創建一個網格文件（Hypermesh，ABAQUS，Presys等）。

生成FEA矩陣文件

在3DCS Stiffgen窗口選擇求解器可執行文件，如abq6141.exe或Nastran.exe，Stiffgen也可以調用.bat文件，選擇設置后，3DCS將通過調用相應的求解器內部生成得到所需的縮減剛度矩陣，質量矩陣和溫度場矩陣文件等。同時，3DCS會自動生成更新的網格文件，其中包含有限元節點集ASETS（將3DCS模型點與最近的有限元網格節點自動關聯）。

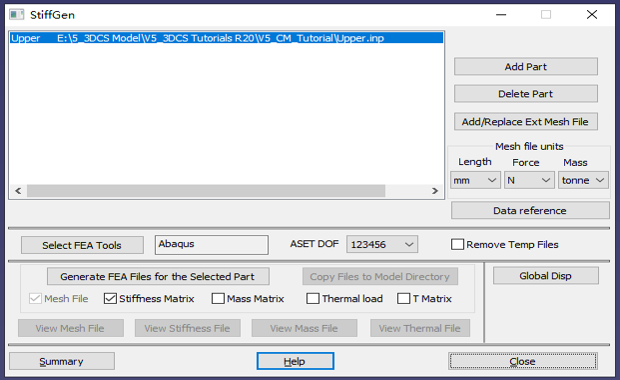

3DCS StiffGen 窗口

FEA_CM支持的網格文件與求解器文件格式

加載FEA矩陣文件

創建Load FEA Data裝配，將第4步得到的網格和矩陣文件加載至3DCS模型，加載后，需要點擊Nominal Build將網格的Asets節點集與3DCS模型點自動關聯。

約束零件，添加載荷

這是基于每個產品裝配順序的特定建模操作，零件可以定位在空間，夾持至夾具或點焊連接至對手件。所有裝配完成后，零件必須充分約束。一個裝配中，可以同時使用Hard Clamp和Soft Clamp，一般推薦在三個主平面定位上使用Hard Clamp，在其他定位位置使用Soft Clamp，方便起見，也可以將其分開為兩個裝配。

創建其他柔性裝配，如重力，點焊/鉚接連接、力載荷、溫度場等，這些裝配應該添加在已完全約束的零件上。

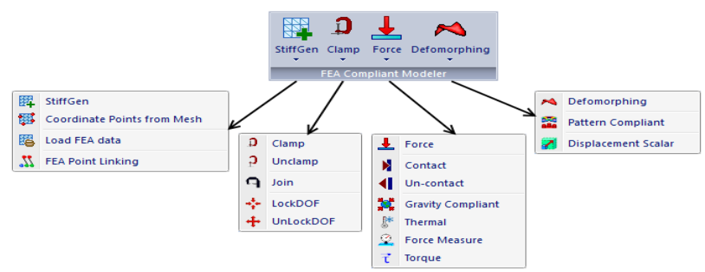

FEA_CM柔性模塊工具欄

有時，需將連接為整體的產品/分總成從夾具松開（考慮回彈），進入下一道工序定位。

開始第二階段分析

7.1 Unposition松開所有定位點

從第一個夾具上Unclamp松開夾持零件，但保持三個點夾持。這些(三個)點應在以后的階段(如果適用)用于夾緊零件。松開夾持的點將相對于夾持點產生回彈。對于3-DOF的剛度矩陣，三個點構成的平面通過Hard Clamp就可以完全約束零件，對于6-DOF的剛度矩陣，一個點通過Hard Clamp就可以完全約束零件。用戶在Unclamp松開零件時應注意，以免零件約束不足。

7.2 Skip Deformation下松開最后定位點

該設置將保證零件在不變形的情況下松開最后的定位點約束（前一步已完全釋放回彈），產品將保持該形狀（變形）至進行下一階段裝配。

7.3 使用基本模塊裝配將產品定位至新位置

7.4 將上一步產品/分總成Clamp夾持至第二個工裝夾具（對手件）

7.5 為該階段添加其他柔性約束…

提高柔性模型分析效率的小建議

8.1 如果流程允許，使用較少的柔性裝配

柔性變形計算是基于依次每一步的裝配，裝配較多將使模型分析時間增加。可以在同一個裝配中進行更多操作來縮短計算時間，如在一個裝配中固定多個零件。

8.2 生成裝配方向的剛度矩陣

雖然CM支持旋轉部件，但這需要對矩陣進行變換來調整剛度矩陣的方向，增加了計算成本。如果在設計方向上建立剛度矩陣，則可省去由轉換剛度矩陣觸發的計算。

8.3 刪除無用的模型點

模型點數量減少將使得剛度矩陣文件更小。第4步生成的矩陣文件為基于建模點的縮減剛度矩陣（為了提高模型分析效率），模型中點越多會使縮減矩陣文件越大，第2步創建額外的DCS輔助點僅用于可視化顯示，如果板件較小或?qū)梢暬療o要求，可以不創建DCS輔助點，不會影響最終Measure的分析結果。

8.4 建模過程如有新增裝配點、測量點

由于新增點無有限元點屬性信息，需要回到第4步重新生成縮減剛度矩陣（此時矩陣中包含這些新增點的有限元信息），第5步重新加載新的剛度矩陣。

8.5 Soft Clamp與Position和Hard Clamp相比計算機計算量更大

Position和Hard Clamp通過約束已有的自由度，而Soft Clamp是在剛度矩陣上添加額外的約束。

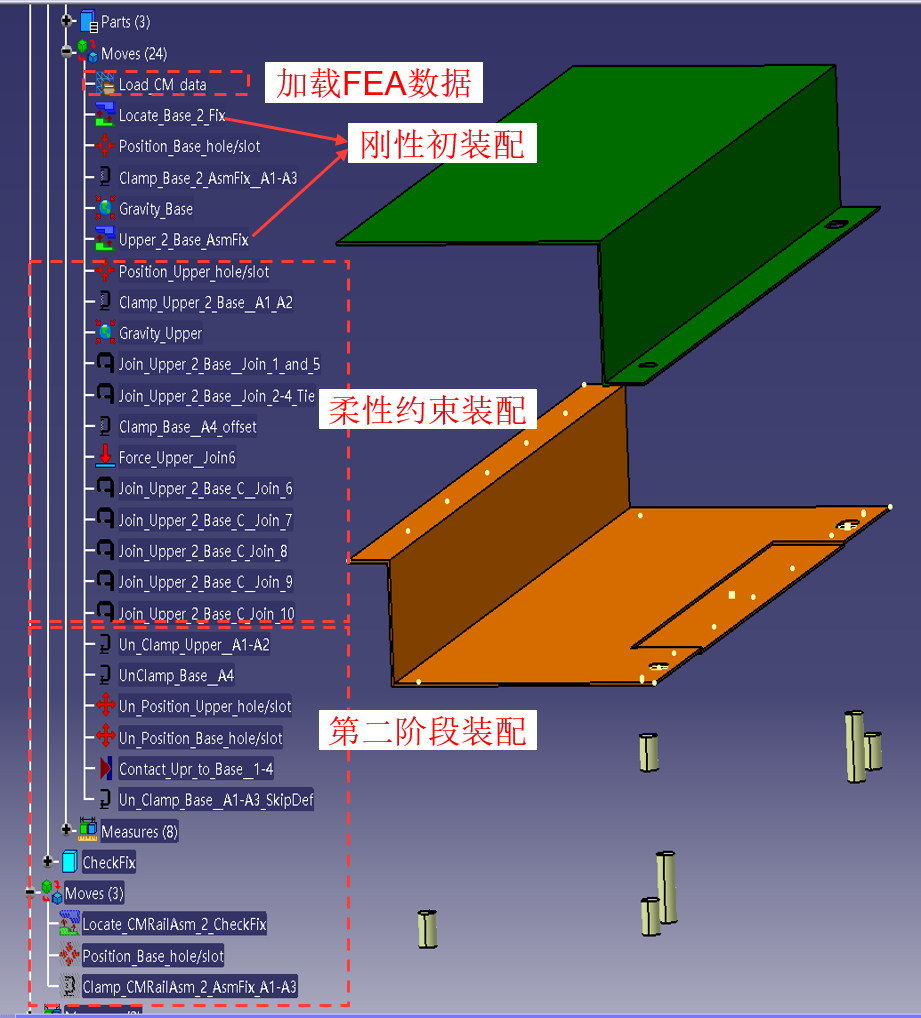

FEA_CM柔性板件焊接連接示例
