用變頻器的電機為什么發抖？變頻器帶動電機運行時產生抖動怎么處理？

電力講壇

2021年4月23日 11:08

一、用變頻器的電機為什么發抖

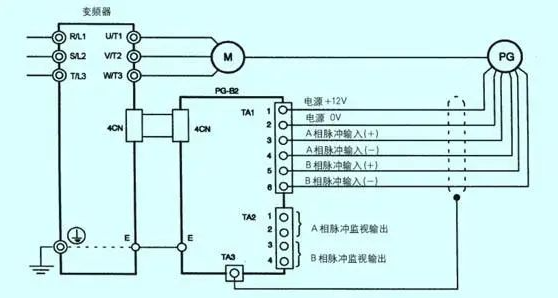

用變頻器的電機為什么發抖？變頻器帶動電機運行時產生抖動怎么處理？的圖1

1、編碼器信號檢測不準，或者信號線接觸不好。檢查一下編碼器本身，然后檢查一下信號線的連接情況。

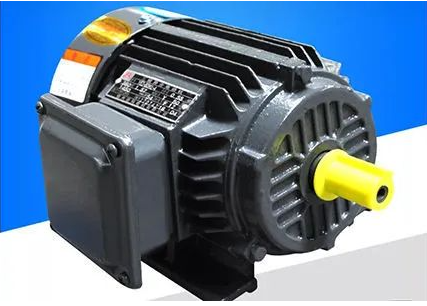

用變頻器的電機為什么發抖？變頻器帶動電機運行時產生抖動怎么處理？的圖2

2、電機發生共震。這種情況，需要設定變頻器的跳躍頻率，設定這個參數的意思是，比如設定10-14為跳躍頻率，則變頻器不輸出10-14Hz的頻率，直接跳過。

詳解

跳躍頻率功能：一般的通用變頻器，都有3點（或者以上）的頻率跳躍點，也就是說，如果變頻器運行在某一頻率上（例如說13Hz），電機發生共振，可通過設置變頻器參數跳躍頻率（或者是回避頻率，詳情參考說明書）為這個頻率（例如13Hz），然后設置振幅（例如正負1Hz）,那么，變頻器就不會運行在13-1=12Hz和13+1=14Hz范圍之內。

例如，加速過程中，如果你給定為12.5Hz，變頻器運行在12HZ，給定13.5Hz，也是運行在12HZ；如果給定為14HZ或者以上，才會運行在14HZ或者以上。如果是在減速過程中，如果你給定13.5HZ，變頻器依然運行在14HZ，給定12.5HZ，運行14HZ；如果給定是12HZ或者以下，才會運行到12HZ或者以下。請仔細閱讀說明書，并聯系廠家。

二、變頻器帶動電機運行時產生抖動的處理方案

以三菱變頻器帶動電機運行時產生抖動分析為例，如下：

(一)、機械共振

原因：機械共振產生的振動會影響變頻器的控制，導致輸出電流（轉矩）不穩定。根據控制方塊圖（如圖1），可以通過改變輸出頻率來減少輸出電流（轉矩）的變動，從而減輕振動。
