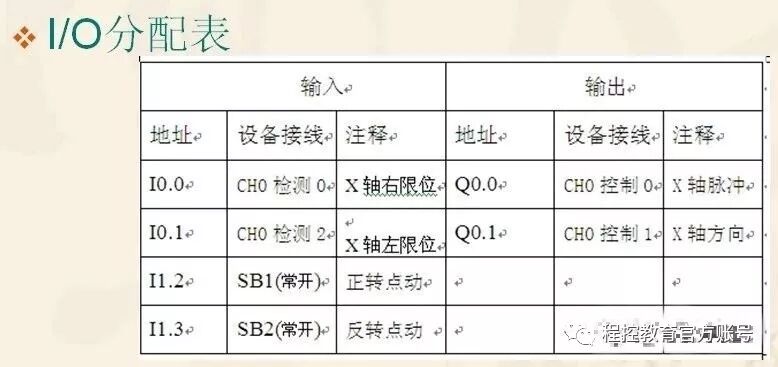

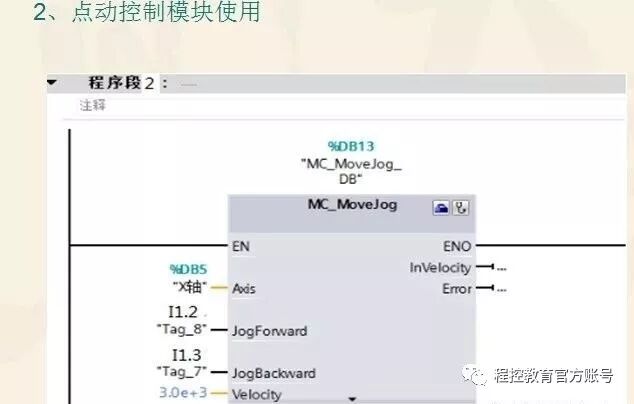

摁下按鈕SB1，步進電機啟動并正轉，抬起按鈕SB1，步進電機停止運動，摁下按鈕SB2，啟動并反轉，抬起按鈕SB2，步進電機停止運動

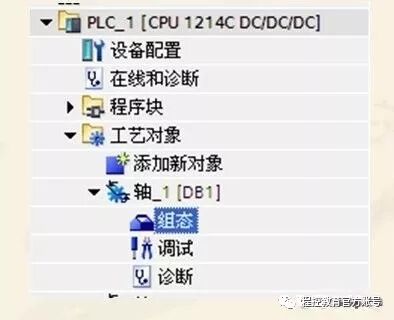

1. 在項目樹中打開CPU 文件夾。

2. 打開工藝對象文件夾。

3. 雙擊“添加新對象”(Add new object)。 將打開“添加新對象”(Addnew object) 對話框。

4. 選擇“運動”(Motion) 工藝。

5. 打開“運動控制”(Motion Control) 文件夾。

6. 打開“S7-1200 運動控制”(S7-1200 Motion Control) 文件夾。

7. 如果要添加舊版本軸，則單擊版本并選擇相關工藝版本。

8. 選擇“TO_Axis_PTO”對象。

9. 在“名稱”(Name) 輸入字段中更改軸的名稱比如“X軸”。

10.如果要更改推薦的數據塊編號，則選擇“手動”(Manual) 選項。

11.如果要為該工藝對象補充用戶信息，則單擊“更多信息”(More information)。

12.如果要添加該工藝對象，單擊“確定”(OK)。 如果要放棄輸入，單擊“取消”(Cancel)。

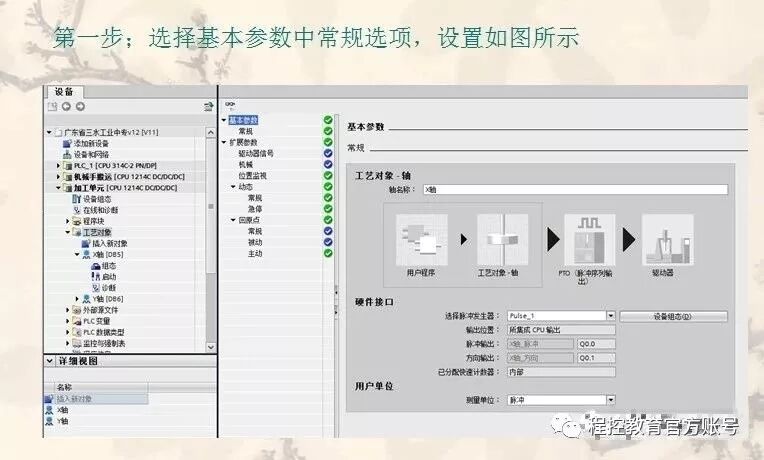

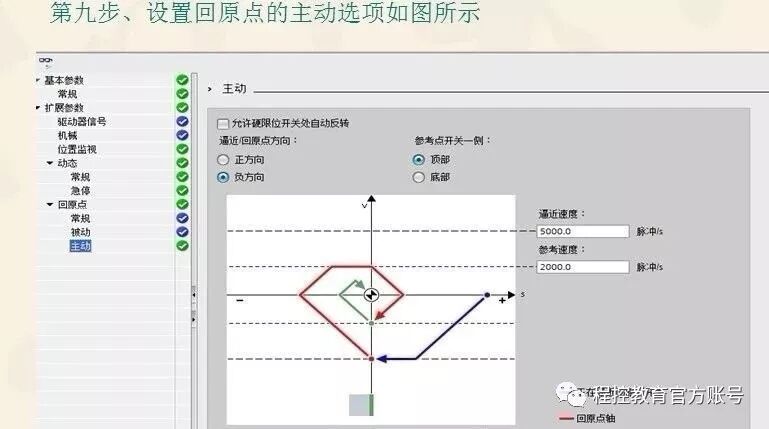

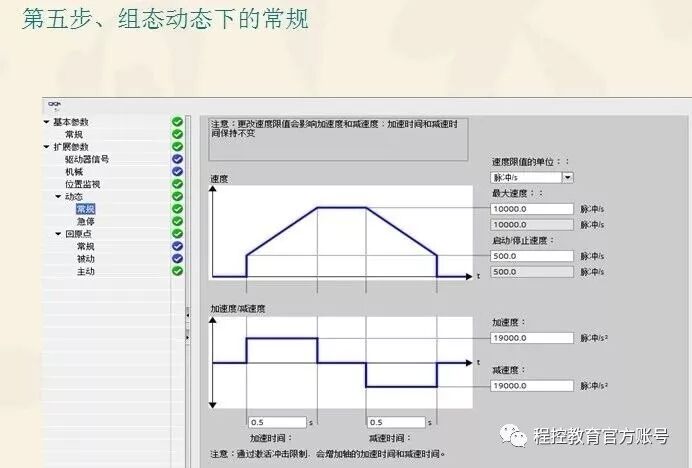

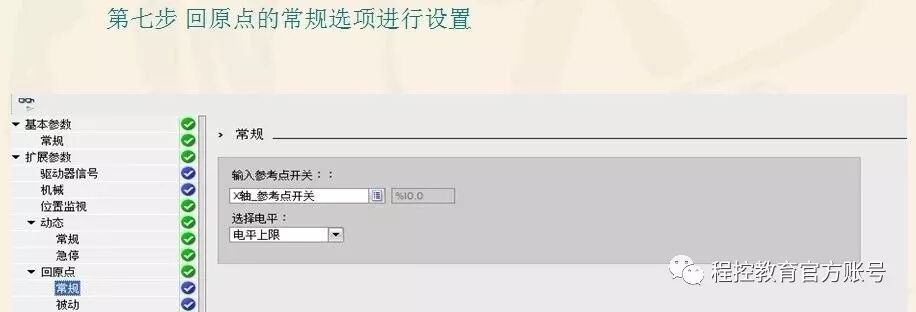

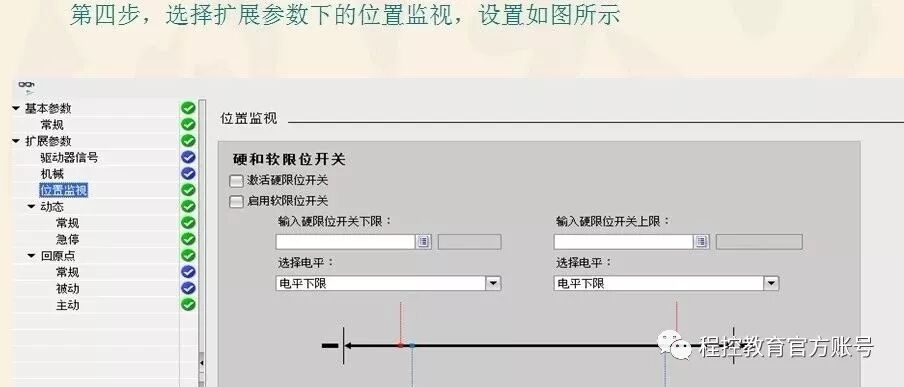

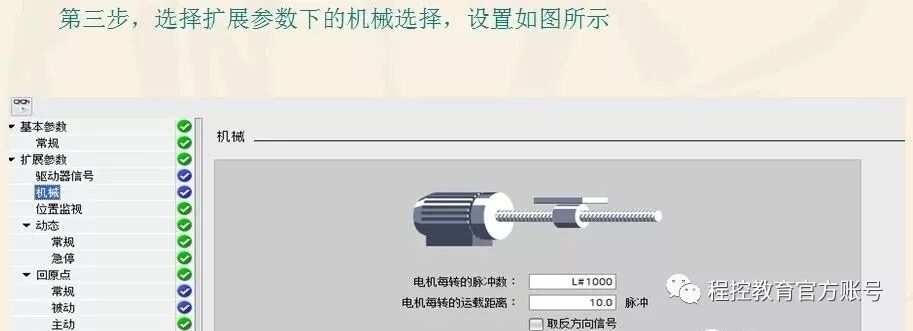

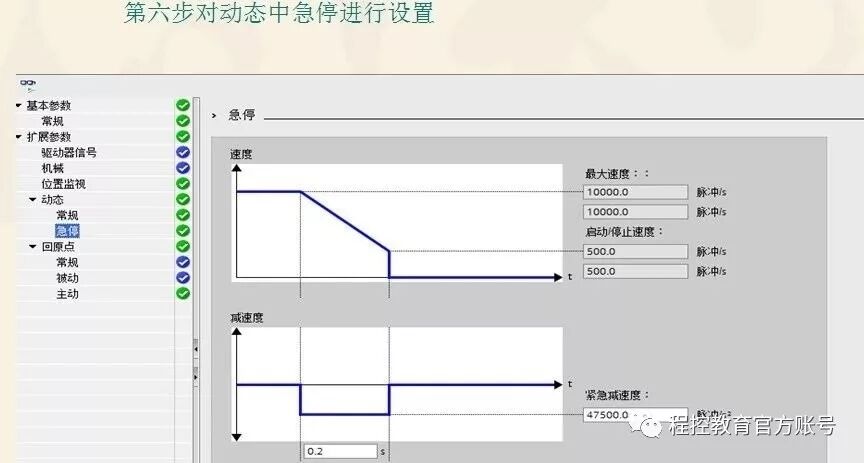

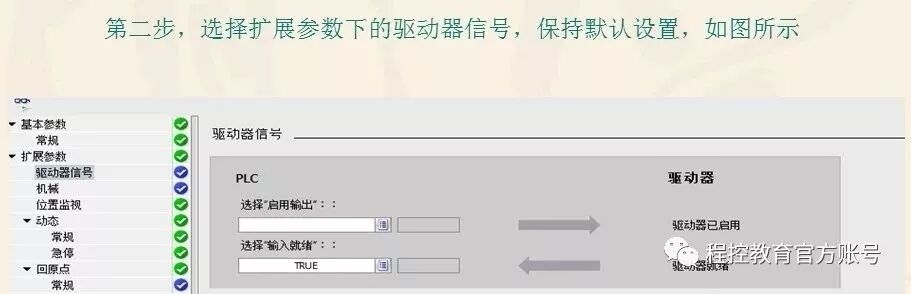

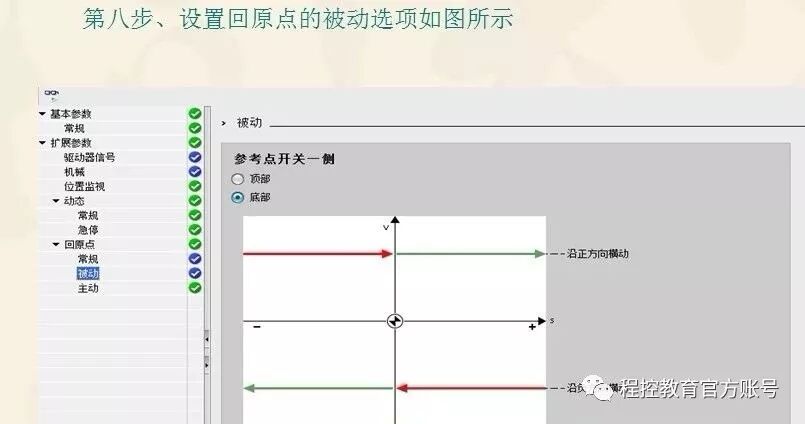

首先進入組態畫面，在項目樹中打開所需工藝對象組。雙擊“組態”(Configuration) 對象，按下圖順序?yàn)榧庸卧猉軸進行組態
