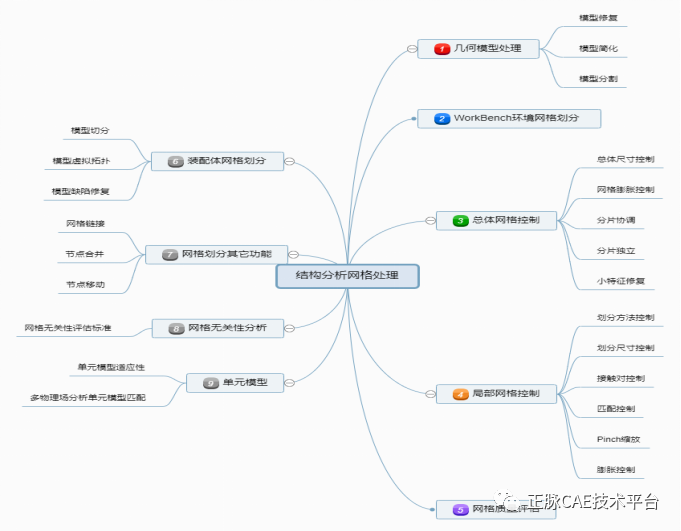

幾何模型與網格前處理技術

1. 掌握幾何模型處理技巧；

2. 掌握有限元分析高質量網格劃分技巧；

3. 掌握網格質量評估準則；

4. 掌握網格無關性分析方法；

5. 掌握單元模型及其相關操作；

1. 幾何模型處理

1.1幾何模型修復

1.2幾何模型簡化

1.3幾何模型分割

案例1-DM環境復雜幾何體模型處理

2. ANSYS WorkBench環境網格劃分

2.1 前處理網格劃分概述

2.2 不同分析對象網格要求

2.3 網格劃分流程

2.4 3D、2D網格劃分

2.5 復雜裝配體網格劃分

案例2-網格劃分流程演示

3. 總體網格控制

3.1 網格物理設置

3.2 總體尺寸控制

3.3 網格膨脹控制

3.4 分片協調設置

3.5 分片獨立設置

3.6 網格劃分高級技巧

3.7 小特征修復

4. 局部網格控制

4.1局部網格控制概述

4.2網格劃分方法控制

4.3網格劃分尺寸控制

4.4接觸對控制

4.5面網格劃分

4.6匹配控制

4.7 Pinch縮放控制

4.8膨脹控制

5. 3D幾何網格劃分

5.1模型網格要求概述

5.2自動網格劃分

5.3四面體網格劃分

5.4六面體網格劃分

5.5體掃描劃分

5.6多區域網格劃分

案例3-電機轉子結構網格劃分實操

6. 2D幾何網格劃分

6.1四邊形為主網格劃分

6.2三角形網格劃分

案例4-2D結構網格劃分實操

7. 網格質量評估

7.1網格質量評估概述

7.2單元質量

7.3單元長寬比

7.4單元雅可比系數

7.5單元翹曲系數

7.6單元平行偏差

7.7單元最大夾角

7.8單元扭曲度

7.9單元正交質量

8. 復雜裝配體網格劃分與計算有效性關系

8.1模型切分

8.2模型虛擬拓撲

8.3模型缺陷修復

案例5-發動機排氣管網格劃分

9. 網格劃分其它功能與結果有效性

9.1網格連接功能

9.2節點合并對結果的影響

9.3節點移動對結果影響

案例6-模型網格節點移動實例

10. 網格無關性分析

10.1應力場分布特點

10.2應力集中與應力奇異

10.3網格無關性處理標準

案例7-發動機排氣管網格無關性分析

11. 單元模型及其參數設置

11.1單元類型概述

11.2多物理場耦合單元類型選擇

11.3 ANSYS Mechanical經典環境單元操作

11.4 WorkBench環境單元設置
