創建元件時，格點在哪設置，一般怎么推薦設置？

答：原理圖庫里面的格點設置一般跟原理圖里面是一致的，這樣就可以保證元器件都在格點上面，連接的時候會方便很多，不會出現沒在格點上的警告或者造成連接不上的情況。

網格的設置有利于放置元件及繪制導線的對齊，以達到規范和美化設計的目的。如圖2-18所示，參數建議設置為5的倍數。

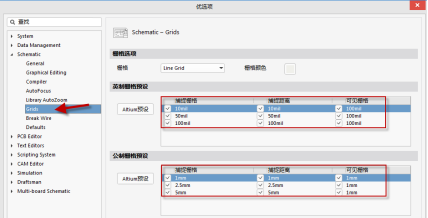

圖2-18 Grids選項卡的設置

1．可視網格顯示開關

執行菜單命令“視圖-柵格-切換可視柵格”，如圖2-19所示，可以對可視網格進行顯示或者關閉操作，可以按此命令在開和關之間進行切換。熟悉之后可以按組合快捷鍵“VGV”進行顯示的開與關。



          圖2-19  柵格設置菜單

2．捕獲網格的設置

執行菜單命令“視圖-柵格-設置捕捉柵格...”，如圖2-19所示，可以對捕獲網格進行設置，一般設置值為5的倍數，推薦設置為100。
