當前量產的自動駕駛系統設計方案中基本采用了多雷達、少攝像頭方案進行，主要是考慮到其中的自動駕駛芯片算力因素。而僅靠多雷達的探測方案往往不能滿足性能需求，比如對于一些道路環境目標類型（如車輛類型、車道線），細節化的環境探測（如標志牌、車道小目標）等都必須依靠攝像頭進行有效探測。在下一代自動駕駛系統中，我們對中央域控制器的設計已經能夠完全覆蓋住其整體運算過程對于芯片的算力、帶寬等要求后，我們的目標就是實現多攝像頭全覆蓋以實現對環境的全方位無死角探測能力，其相應的攝像頭搭載方案也需要進行完備的設計。本文針對下一代自動駕駛系統關于攝像頭傳感搭載設計方案、軟件信息處理方案及性能指標設計方案將進行詳細的闡述，旨在為讀者提供關于攝像頭方案的詳細說明。

背景概述

從硬件架構上講，當前宣布量產的自動駕駛系統方案大多數采用了5R1V1D的架構（除像特斯拉一系列的攝像頭派），即前方探測依靠一顆單攝像頭和一顆毫米波雷達進行，其主要探測目標類型包括車輛、本車道線；側方探測依靠4顆毫米波雷達進行，側方的主要探測目標類型包括車輛目標。而這樣的搭載方式針對以下幾個比較容易出現的極端場景，很多時候會出現失效：

1、前方目標探測：

由于前方探測過程采用了基本都是一致性的目標圖像輸出，通俗的講，很多情況下都是無法變換圖像大小的探測類型，這就導致當圖像分辨率過低時，其探測距離不足，無法提前針對遠距離小目標進行探測；而圖像分辨率過高時，其探測的FOV不足，無法及時的對方便車道突然切入的目標進行反應。

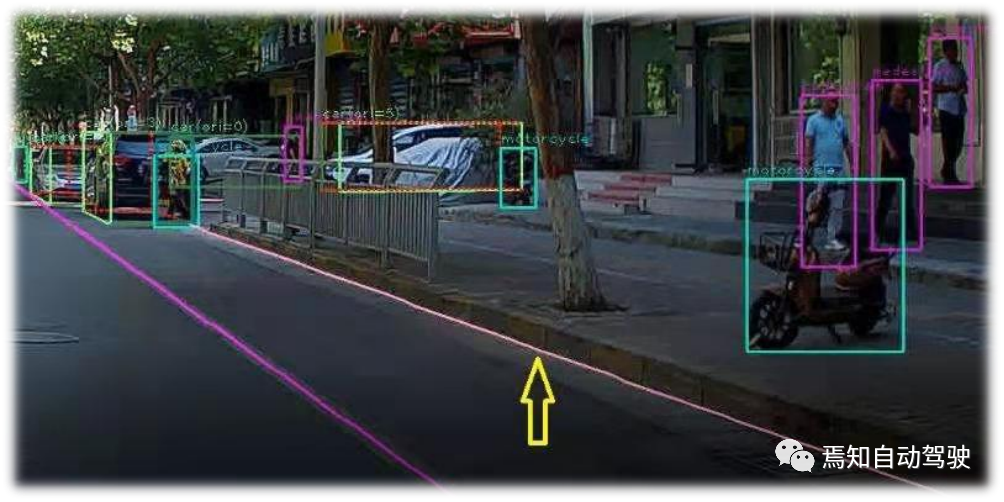

2、側方目標探測：

側方探測中，當前采用的毫米波雷達技術主要是應用在自動變道上，原理也很簡單，主要是毫米波雷達依靠了車輛目標的反射點進行。這里我們需要澄清一點，側角雷達對于車輛目標的探測通常只能保證其探測到相鄰車道的車輛目標，而對于第三車道的車輛目標的探測幾乎是束手無策的，這一過程對自動駕駛帶來的潛在危險影響也是比較巨大的。比如當自車在從當前車道切入到第二車道，而第三車道同時有車切入第二車道時，如果本車道車輛無法對該切入車輛進行有效檢測，其結果就是導致兩車很可能相撞。

此外，側方雷達無法實現對側方車道線的有效探測，無法彌補由于前視攝像頭探測局限所帶來的盲區，也無法為側向融合的Freespace提供支撐。

攝像頭方案基礎架構

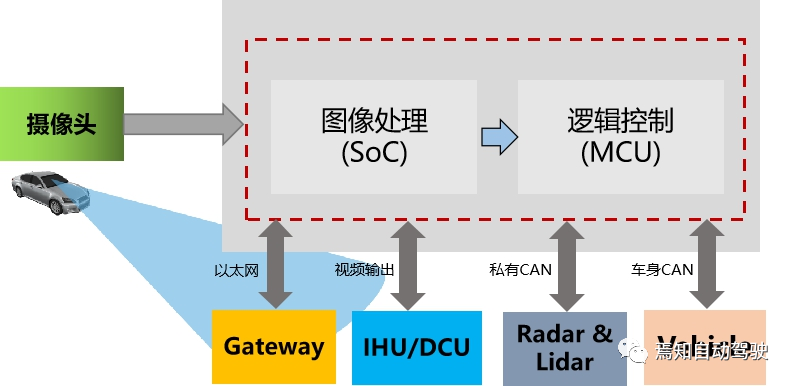

如下圖表示了下一代自動駕駛系統方案基礎架構。其關鍵要素中，圖像處理Soc部分主要涵蓋了對攝像頭圖像的傳感輸入圖像處理ISP及目標融合，當然雷達或激光雷達也可以將原始數據作為輸入信息進行目標輸入。而邏輯控制單元MCU負責處理Soc的目標融合結果，并輸入至運動規劃及決策控制模型單元進行處理，其處理的結果用于生成車輛控制指令，控制車輛的橫縱向運動。

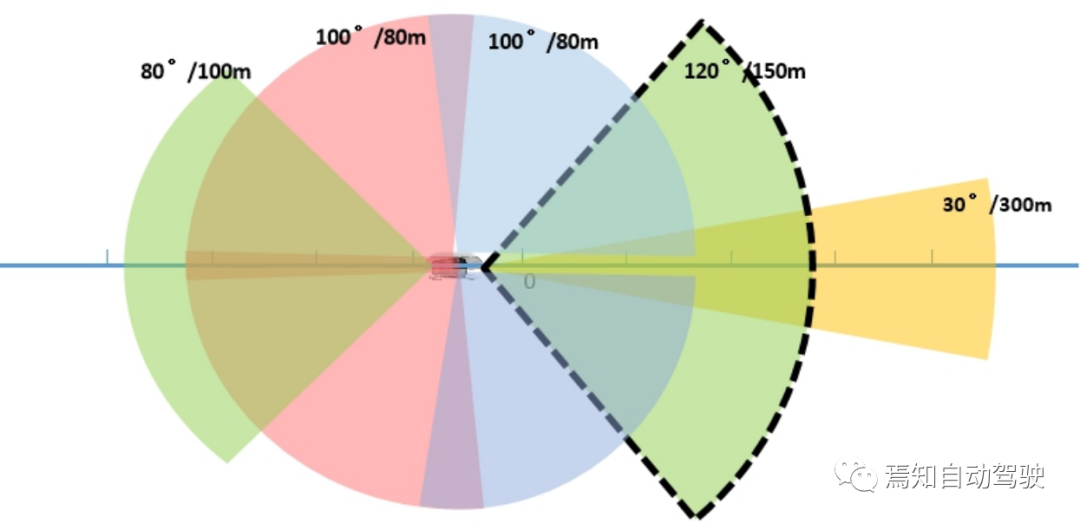

如下圖表示了下一代自動駕駛系統中僅攝像頭搭載方案中典型傳感器架構圖，相應的傳感搭載性能說明如下。

升級方案	攝像頭方案	基礎性能指標	功能說明
前方探測升級	1*Camera（廣視）	FOV：120° 探測距離：150m	本車道前方、側車道前方近距離目標探測
	1*Camera（窄視）	FOV：30° 探測距離：300m	本車道前方遠距離目標探測
側方探測升級	4*Camera（側視）	FOV：100° 探測距離：80m	側車道車輛目標和車道信息監測
后方探測升級	1*Camera（后視）	FOV：80° 探測距離：100m	后方車輛目標和車道信息目標信息監測

除開以上基本指標外，攝像頭的圖像分辨率和幀率也是需要重點考慮的。在解決了自動駕駛中央控制器的算力和帶寬問題后，攝像頭圖像分辨率盡量越大越好，且考慮到車輛駕駛過程中需要具體解決的場景問題，一般是前向探測過程分辨率越大越好，當前主推的前視攝像頭探測分辨率為800萬像素。側視攝像頭探測的目標一般是側方車道目標，側方車道的場景匹配庫中一般針對自動駕駛安全駕駛的場景較少，同時對于其側方探測距離也比前方探測要求更近，因此側方探測的分辨率要求可以稍比前視低一些，推薦一般采用200萬像素的攝像頭即可滿足要求。當然如果不考慮成本和處理效率，也可以參照前視攝像頭方案進行傳感器搭載。

圖像處理軟件架構Soc

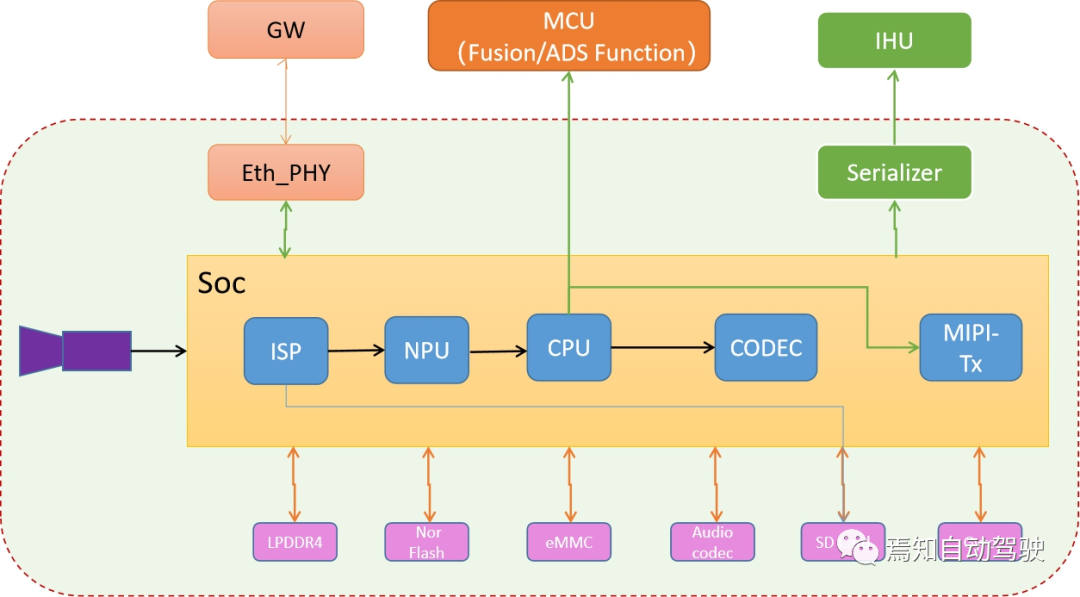

對于圖像處理軟件模型而言，主要放在Soc芯片中進行。其中的軟件模塊主要包括圖像信號處理ISP、神經網絡單元NPU、中央處理器CPU、編解碼單元CODEC、MIPI接口輸出、邏輯運算MCU接口輸出。

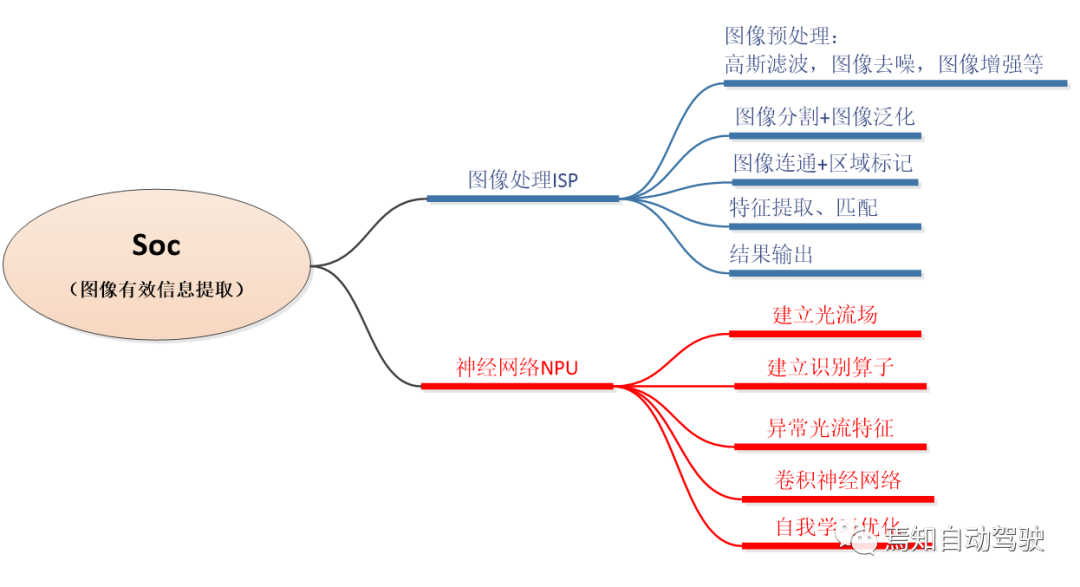

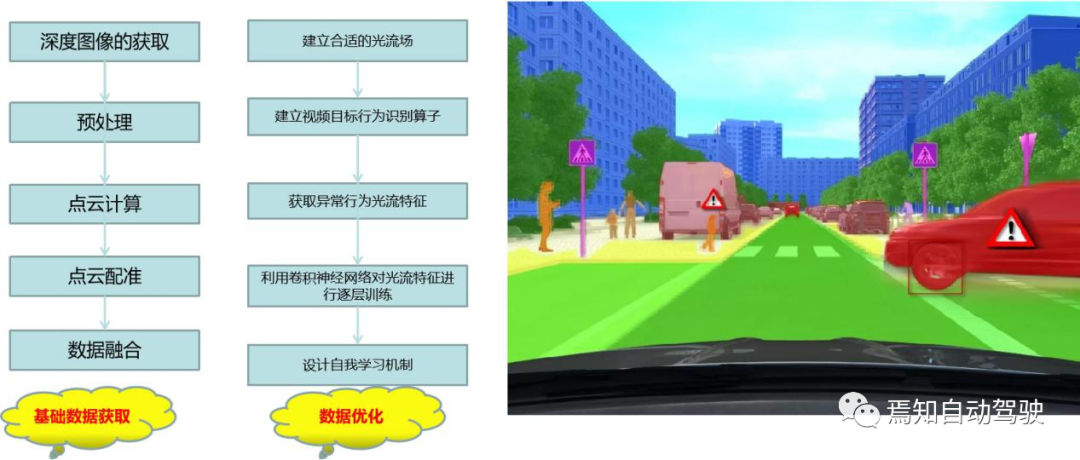

其中兩個最耗費算力的計算單元包括圖像信號處理ISP及神經網絡單元優化NPU。

以上優化的結果一方面是生成圖像基礎信息結果，通過輸入給中央處理單元CPU進行綜合信息處理分配。一方面應用于編解碼單元CODEC，進行解碼后的圖像通過MIPI接口輸出至視頻娛樂影音系統進行顯示，同時進行環境語義解析后的結果輸入至ADAS邏輯控制單元MCU，該模塊可以通過與其他環境信息數據源（如毫米波雷達、激光雷達、全景攝像頭、超聲波雷達等）進行信息融合后生成環境融合數據，并最終用于車輛的功能應用控制。

當然如果考慮到智能行車輔助控制會有部分信息輸入給其他智能控制單元進行信息融合，則需要將生成的結果通過以太網輸入到網關，由網關進行轉發后輸入至其他單元，比如智能泊車系統、人機交互顯示系統等。

另外，如果考慮自動駕駛過程的事故追溯，通常會考慮將Soc處理的信息部分輸入至存儲卡，或者直接通過TBox上傳至云端或后臺監控。

攝像頭硬件模組設計需求

在傳統的環視方案中感知本車周邊環境是采用大于 180°FOV 的魚眼相機實現的。隨著 L3平臺在業界的開發、推廣，很多廠商也嘗試推廣基于環視魚眼相機的側視 和后視感知方案。一般情況下環視魚眼相機方案無法達到真正的 L3 +自動駕駛平臺的要求。主要原因如下：

• 傳統環視相機的安裝位置主要是為了提供前、后、左、右 5-10 米的直觀視覺，而L3 自動駕駛所關注的左前、右前、左后、右后的位置屬于相機圖像拼接范圍，感知精度受拼接影響；
• 環視相機對遠距離和貼近本車的物體的圖像造成比較大的變形，在原圖中很難準確預測物體的 3D 姿態、大小、和運動軌跡。在矯正的圖中因?yàn)樾巫儯兄冉档停?/span>
• 環視相機一般為感知近距離路面，安裝的 pitch 角度偏低。

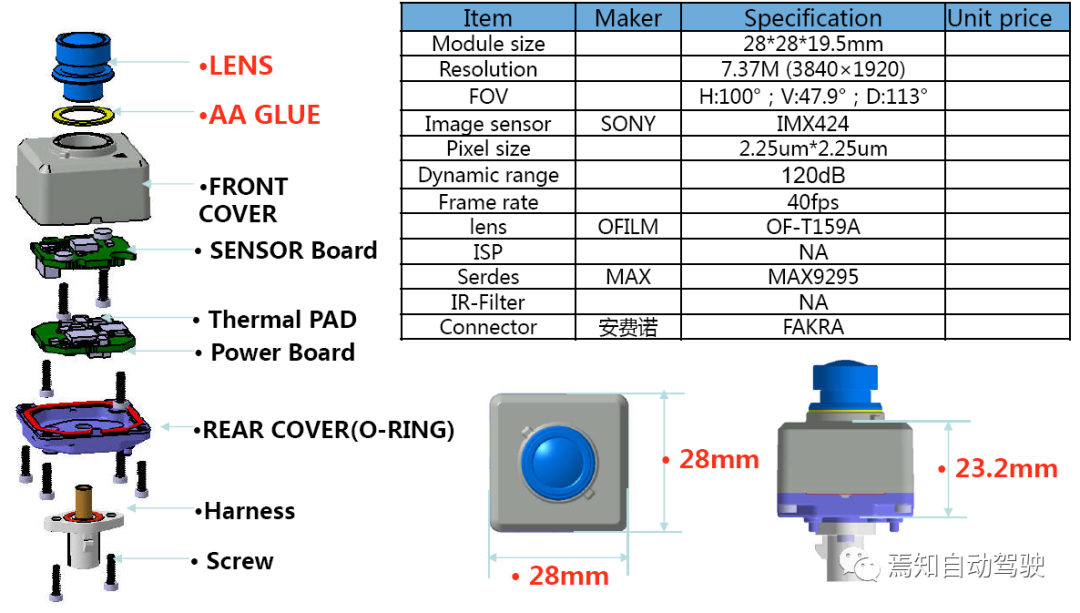

因此，具備L3+級自動駕駛的攝像頭硬件模組爆炸圖如下，相應的性能設計中主要考慮如下因素：圖像傳輸方式、輸出分辨率、幀頻、信噪比、動態范圍、曝光控制、增益控制、白平衡、最低照度、鏡頭材質、鏡頭光學畸變、模組景深、模組視場角、額定工作電流、工作溫度、存儲溫度、防護等級、外形尺寸、重量、功能安全等級、接插件/線束阻抗等。

相機的安裝位置和相機的配置很大程度上決定了視覺感知的范圍和精度。基于對目前運行設計域（ODD）的理解，側視相機配置除了必須達到車規標準的信噪比，低光照的性能以外，還需要滿足以下參數要求：

動態范圍	水平像素	垂直像素	幀率
>110dB	>1280	>960	>30

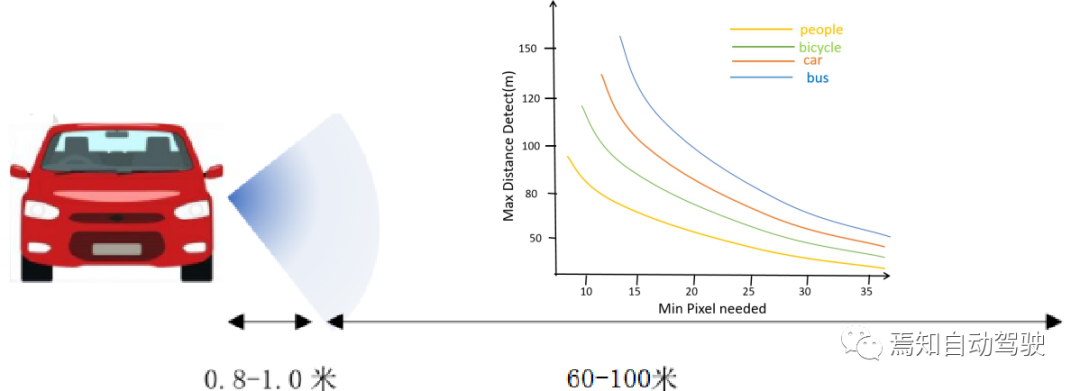

視覺信息從光學鏡頭輸入，經過多個環節處理，到最終感知算法檢測結果，受許多線性和非線性的因素影響，目前業界并沒有一個統一的公式表述相機配置與最終檢測結果。為了概念化的說明相機配置中主要考慮方法。下面是在一款相機在典型場景下的傳感器像素輸出，與被識別目標種類、距離的關系圖表：

側視相機安裝位置和感知范圍（俯視）

此外，針對攝像頭布置位置而言，主要關注的點包含防水防塵等級以及其探測范圍內是否有可遮擋其探測的部分。由此，前視攝像頭一般參照之前的布置位置將其放在內后視鏡附近，通過一定的支架將其扣在其內部，總體來講其布置方式并不復雜。而對于側視攝像頭來說，由于一般需要布置在車輛側方位，一般可布置的位置是參照全景攝像頭的布置位置，放在外后視鏡下方，甚至專用翼子板附近。這就對攝像頭本身硬件模組的大小、尺寸、重量等提出了新的要求。一個基本的典型相機安裝方案草案，推薦的安裝位置如下：

位置	水平視角	垂直視角	Yaw	Pitch
左/右B柱	100°	90°	60°/-60°	-2°
左/右側視鏡	100°	90°	120°/-120°	-2°

基于目前已知信息，以及相關開發中的一些經驗，視角交叉可以保證以相對窄角的相機同時有效覆蓋本車車身近距離和遠距離。側前和側后的功能略有不同，側前側場景檢測。安裝位置和 Pitch 角度可偏高，F(xiàn)OV 略寬，側后主要是檢測遠后、近后臨近車道的車輛，用于高速入口并線、本車換線。Pitch 角度可偏低，yawn 角度更接近與本車中線平行，F(xiàn)OV 略窄。具體參數可能在設計過程中需要調整。

總結

下一代自動駕駛系統對于傳感器的要求進一步提高，主要體現在攝像頭感知系統上。其中，主要需要考慮的是自動駕駛域控制器算力、帶寬等是否能夠完全滿足攝像頭傳感器的要求。此外，攝像頭基本參數，如探測范圍、角度、分辨率、幀率等基本要素也是需要重點考慮的內容。就其硬件本身而言，其設置模組相關內容需要重點考慮其信噪比、發熱量、大小、尺寸、防水防塵等要素，旨在保證其布置位置能夠滿足其探測性能要求。最后，針對新型攝像頭探測能力而言，其對環境檢測結果效能存在較大的飛躍，比如全面提升車道線C0、C1、C2、C3精度，為L(zhǎng)KA、LCC等通過更大曲率彎道提供支撐。提升左右各個相鄰車道的識別距離和識別角度，為變道的路徑規劃提供更遠更精確的輸入等等。
