使用拓撲優化可將模態分析作為前置條件，對固有頻率進行優化，但是拓撲優化只能在削減材料的同時朝向固有頻率優化，無法增加材料。

以鋼架為例，如果使用拓撲優化，鋼架內部中空，在削減材料時，系統無法識別鋼架的表面，不能單單削減壁厚，得出的結果一般無法符合要求，即便符合要求對于鋼架的生產加工也會困難很多。

結合鋼材特點，壁厚可作為參數進行更改，不同壁厚的鋼材組成的鋼架剛度不同。確定好鋼架的外形尺寸后使用直接優化（Direct Optimization），以壁厚為輸入參數，固有頻率為輸出參數，得出不同壁厚下鋼架的固有頻率，優選出符合要求的壁厚值。

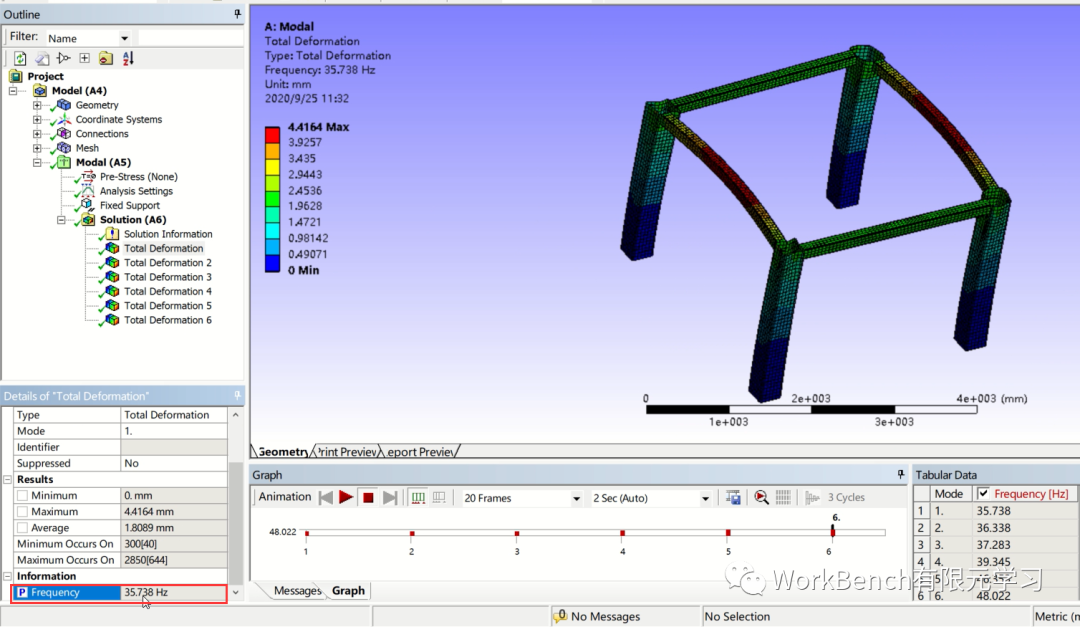

先對鋼架進行模態分析，將第一階模態的固有頻率設置為輸出參數。

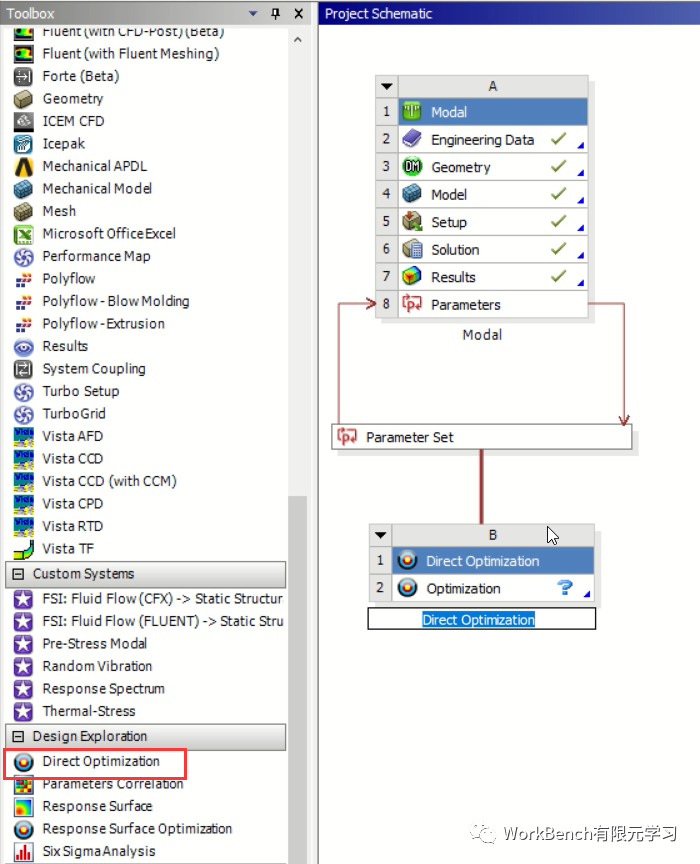

退出模態分析，添加直接優化，將Direct Optimization拖入Parameters Pet。

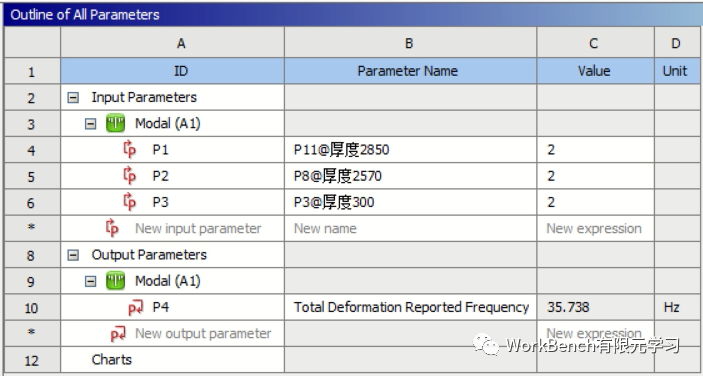

雙擊Parameters Pet可以看到輸入參數（三種鋼材的壁厚）P1、P2、P3和輸出參數（第一階模態頻率）P4。

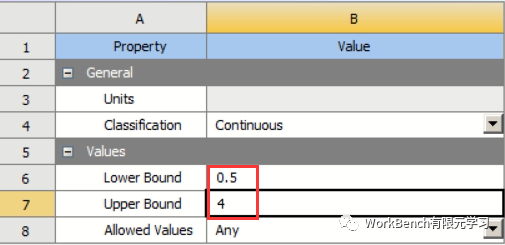

雙擊B2進入直接優化，對輸入參數P1、P2、P3進行設置，將三個參數的范圍分別設置為4到0.5。

將第一階模態設置優化目標。

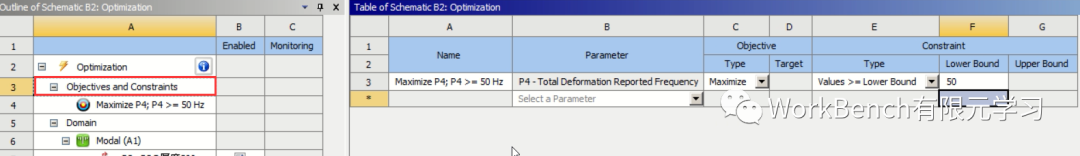

點擊Objectives and Constraints，Name處選擇P4；Objective Type：Max；Type：Values ≥ Lower Bound。

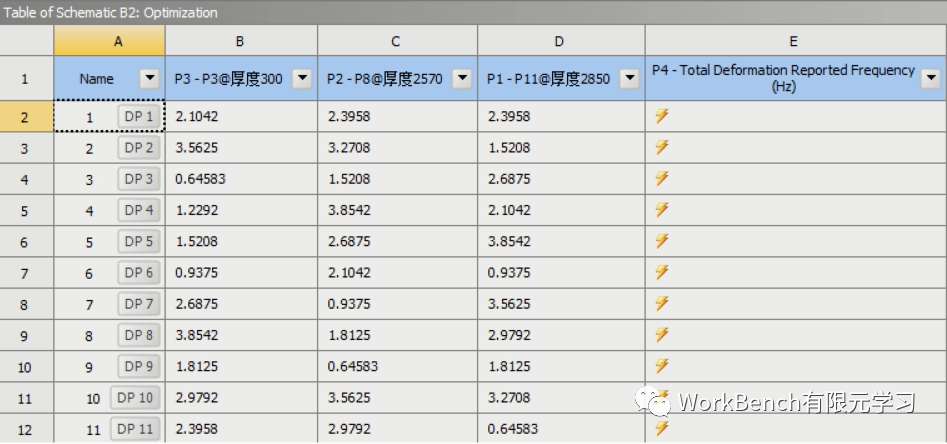

點擊Update開始求解，系統首先隨機分配幾組數據，數據求解完成后，根據算法找到優化路徑，繼續分配數據求解，直到符合優化要求。

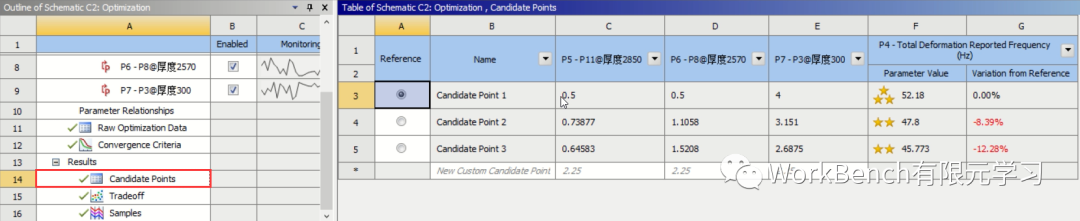

求解完成后，點擊Results下Candidate Points查看系統推薦的值，往往第一個點是最佳優化點，系統推薦三顆星。

如果將鋼材的寬度設置為輸入參數，還能對鋼架進行更進一步的優化。
