3D打印，是新興航天公司致勝的重要依賴技術

對于火箭開發來說，最具挑戰性的任務之一就是制造富含狹窄、復雜形狀冷卻通道的燃燒室。火箭在發射過程中，燃燒室的溫度達到3000-4000℃，這足以熔化任何金屬。導致它不會立即熔化的唯一原因，就是一側散失的熱量要比另一側吸收的熱量更多更快，大約1mm壁厚的冷卻通道發揮了重要作用。而它的機械加工，尤其是隨后的封閉，都是一項困難的技術挑戰。

通過3D打印，可以在燃燒室中創造出最優形狀的冷卻通道，將高傳熱和低水力損失結合起來。使用傳統技術創建這樣的通道，將會產生極高的機械加工和釬焊成本。對于新興航天技術公司來說，3D打印則是他們致勝的關鍵。

Launcher 3D打印的全尺寸E-2液體火箭發動機

2020年10月， Launcher開始測試其全尺寸的E-2液體火箭發動機，旨在以最低的成本為小型航天運載火箭提供最高的性能。因?yàn)椴捎昧艘幻赘叩?D打印單件銅合金燃燒室，這家只有不到20名員工的公司，得以在最短的時間以相對較低的預算實現了這一目標。

然而，E-2液體發動機的3D打印零件不只有燃燒室，還有液氧泵、渦輪泵以及噴油器等等。接下來，3D打印技術參考將分別介紹這些零件的制造材料、完成單位以及其他細節。

從有需求、無設備，到打印一體化的全球最大火箭燃燒室

早在2017年，Launcher就指定了E-2發動機的制造路線圖。最初是將渦輪泵的開發作為其首要目標，這是因?yàn)楫?dāng)時的SLM設備已經具備了這一應用所需的制造體積，然而當時還沒有可以打印一米高零件的3D打印機，無法整體制造單件E-2燃燒室。其他航天公司則調整思路，選擇生產較小的發動機，或者將零件分成三件或更多件分別打印再組成一個整體。然而，這種方法會降低燃燒/冷卻性能，增加發動機重量以及成本。

Launcher一直在推動SLM設備制造商開發更大成型尺寸的金屬3D打印機，但當時只有EOS旗下的AMCM公司愿意嘗試，并迎合Launcher的開發需求。此外，AMCM看到了更多的潛在應用以及需求，進而加快了開發進程，使其M4K打印機得以提前兩年投入使用，這使得Launcher能夠在推進渦輪泵研發的同時開發E-2燃燒室。

E-2火箭發動機燃燒室3D打印過程

M4K打印機的成型尺寸為450 x 450 x 1000mm，配備4臺1000w的激光器。在正式打印之前，AMCM采用AlSi10Mg打印了第一個燃燒室模型。最終全尺寸的燃燒室采用CuCrZr合金打印而成，它是世界上最大的單一組成部分3D打印燃燒室。

2019年以來，AMCM已經為Launcher完成了多個版本的燃燒室制造任務，以供不同的測試需求。2020年10月lanucher開始對E-2進行測試，前兩次測試的燃燒室并沒有冷卻功能，以降低風險并測試3D打印噴油器的性能，兩項測試均獲成功。第三次測試的燃燒室則具有全部功能，并確保冷卻通道的清潔。

3D打印的銅合金燃燒室具有優異的表面質量

鎳基合金只是折中方案，銅合金整體打印卻不是誰都能做

在開發全尺寸的E-2發動機之前，E-1已經是一款功能齊全的小型原型機，用于全面評估和測試發動機設計的各個方面。最初計劃采用鎳基合金制造這兩款發動機。但在項目的早期階段，Launcher發現英國3T Additive Manufacturing 公司正在采用SLM技術打印銅合金。雙方接洽后，開始測試標準的C18150 CuCrZr合金作為燃燒室材料的性能，結果發現該材料具有高效的熱傳導性和冷卻效果，且傳導性能達到了鎳基合金的20倍，不僅提高了燃燒室的壽命更降低了成本。

如今，銅合金被廣泛認為是冷卻液體火箭發動機的最高性能材料，而鎳基合金則是一種折衷方案。然而，在當時則鮮有能夠完整打印整件銅合金燃燒室的服務提供商。通過與3T的合作，Launcher在不到8周的時間里完成了從報價、制造到試車的過程。

3D打印燃燒室剖面圖可看到復雜的流道

從E-1到E-2，更大的內部冷卻通道更容易打印和清潔粉末，但制造具有必要強度的壁和歧管則較為困難。這一階段的關鍵除了設計優化之外，還需要在打印機上開發能夠制造一米高銅合金燃燒室的工藝參數，這成為該項目成功的關鍵因素之一。

工藝開發分為兩個階段，首先是在AMCM M290 1KW打印機上開發，之后將其移植到M4K上，它們具有類似的光學配置。在生產完第一批樣品并確認材料質量后才進行燃燒室的打印。2018年和2019年，launcher對E-1發動機的各種原型進行了試車，包括研究不同制造參數（如粉末層厚度）的性能，以及制造速度和制造成本等。

3D打印的燃燒室在進行熱等靜壓

熱處理也是項目成功的關鍵因素，E-2的最終熱處理和熱等靜壓（HIP）由Launcher定制開發，Quintus Technologies的設備完成，以達到其特定的材料性能目標。

除燃燒室、噴油器采用3D打印制造外，E-2火箭發動機的液氧泵、渦輪泵也是3D打印而成。前者是火箭發動機的核心部件，用于液氧的輸送與增壓，由EOS M290采用鎳基合金和鋁合金材料3D打印；后者又被稱作是火箭發動機的心臟，用于給發動機增壓，它由Protolabs采用Velo3D的設備和In718鎳基合金打印而成。可以明確的是，這兩個零件都經過了熱處理，并留下了經過加工的表面。截至2020年7月，3D打印的渦輪泵已完成70多次驗證。

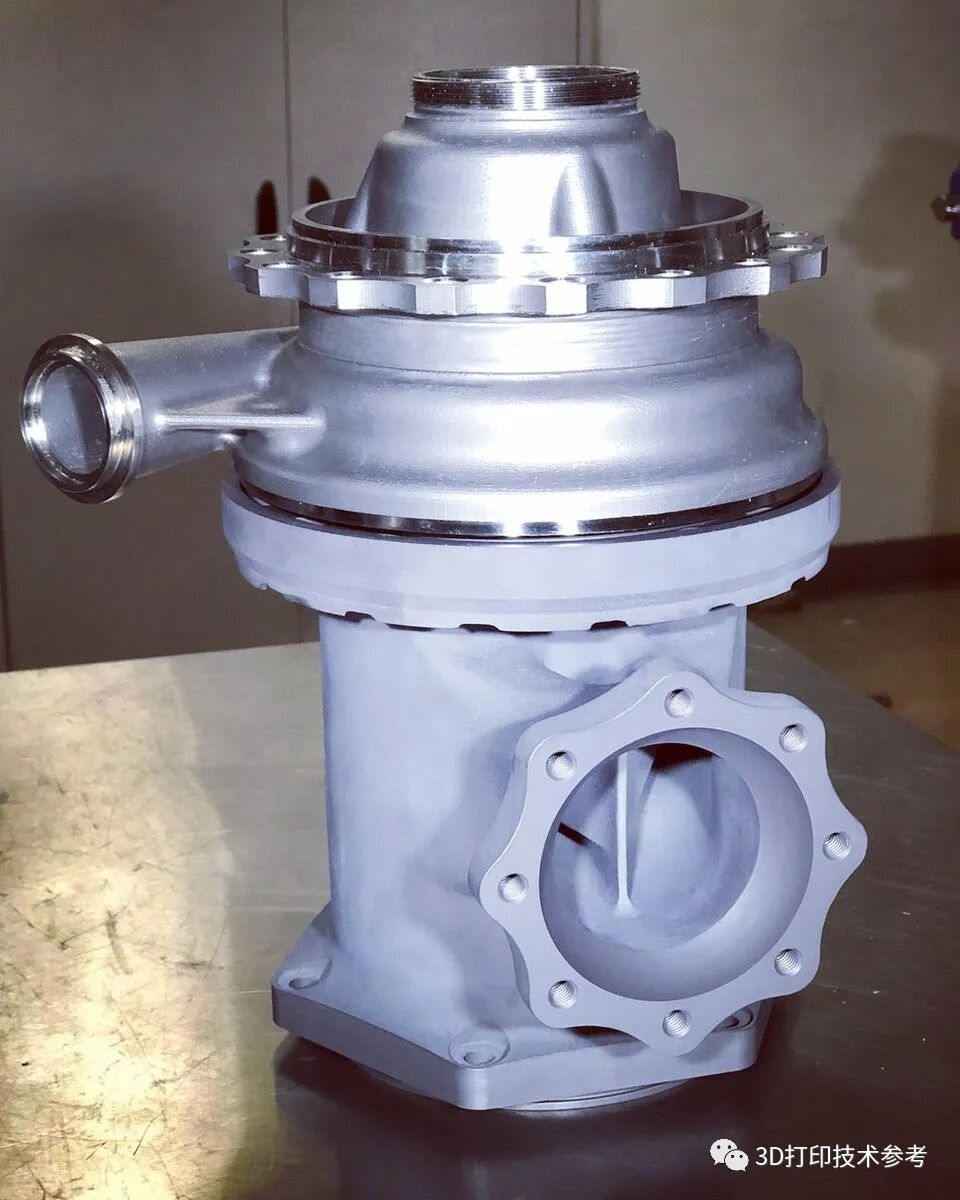

3D打印的E-2火箭發動機液氧泵

3D打印的E-2火箭發動機渦輪泵

將3D打印的優勢、缺點，統統轉化為優勢

Launcher首席設計師伊戈?duì)枴つ嵯瓤屏信e了增材制造技術的優勢，包括實現獨特形狀（包括內部通道等）的設計自由度的能力、相比傳統技術在進行更大和更復雜項目方面的處理速度以及將多個組件整合到一個零件中的能力等，均被用到了E-2燃燒室的設計和制造中。然而，3D打印也有固有的不足之處，即表面粗糙度較大。然而，在燃燒室的設計中它也起到了積極作用：通道中的粗糙表面可以顯著增加冷卻液的傳熱。在一些傳統制造的發動機中，燃燒室通道也會以特殊方式加工來獲得人工粗糙度。3D打印在此方面的不足，反而變成了優勢，從而減少了后續加工。

3D打印的燃燒室正在進行機械拋光

燃燒室已連接管道準備試車

任何傳統技術，包括沖壓、機加工、釬焊、焊接和再次機加工的許多階段，都不可能在兩周內從零開始制造出一個幾乎完工的燃燒室，即使擁有這方面所需的所有機械，而增材制造卻將此變成了現實。

END

航天領域?qū)⒊蔀榻饘僭霾闹圃煸絹碓街匾氖袌觥auncher和AMCM之間的合作，使由此產生的材料和工藝技術向更為寬廣的應用范圍擴展。作為一項加工技術，它不僅被行業巨頭開放，私營企業和小型組織也完全可以獲取。

金屬3D打印是促成Launcher等私人航天快速發展的創新技術之一，它以相比過去極低的成本開發和制造火箭發動機，大大加快了開發時間，并取得了燃燒效率的提高。而在此前，火箭發動機的高昂成本只有超級大國才能負擔得起。如果沒有3D打印，像Launcher這樣的小公司則不可能以如此小的代價取得如此大的成功，而沒有這些應用的推動，3D打印技術的發展則可能不會這么迅速。
