概要

本文介紹了OpticStudio如何定義網格矢高(Grid Sag)面型并展示了如何正確輸入網格矢高數據。本文的示例文件請在以下鏈接中下載：

介紹

Grid Sag 面型是基于一些基礎面型并通過在這些面型上添加矩形相對矢高陣列來定義的，這些基礎面型包括平面、球面、圓錐非球面、多項式非球面或澤尼克非球面。通過網格點陣定義的矢高值可相對于基礎非球面矢高存在一定偏心。表面形狀是通過對網格矢高參數進行線性插值或雙三次樣條插值擬合來定義的。有關矢高定義的更多信息，請參考幫助文檔“網格矢高( Grid Sag)”。

輸入網格數據

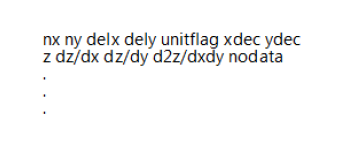

網格點的所有數據必須在 OpticStudio 之外進行制表和計算，其數據格式必須存儲在特定格式的文件中，并在表面屬性中的導入（Import ）菜單欄中加載這個文件才能正確導入網格矢高面。OpticStudio 讀取的文件數據格式為：

其中第一行包含七個參數，其中 nx 和 ny（整數）為每個方向上網格點的數量且 nx 和 ny 必須大于等于5；unitflag 為數據的單位，0表示毫米，1表示厘米，2表示英寸，3表示米；delx 和 dely（浮點數）為網格點陣在  x 和 y 方向上的間距；xdec 和 ydec（浮點數）為坐標偏移量（可選項）。

剩下的 nx*ny 行的數據每行都包括四個浮點數和一個整數（可選項）。其中四個浮點數分別為 Z 矢高；矢高在 X 方向的導數；矢高在 Y 方向的導數；矢高的交叉導數 d/dxdy。第五個可選數據 nodata 用來表示之前的數據是否有效，0或空行表示有效的數據，其他整數表示無效數據。當nodata 為其他時，整行的數據將被替換為0，并且計算只考慮基礎面的矢高值。如果輸入的數據不是數字，則系統默認將該數據替換為零。

第一行的數據對應網格中左上角的點（沿 -Z 軸方向看去），即 -X 和  +Y 點。隨后的數據將從左至右定義這一行的點。定義完一行以后，將順次定義下一行（ny-1）的點直到所有的點都被定義。數據必須存儲為 ASCII  格式并且以 .DAT 為擴展名（如果用于非序列模式，則擴展名為 .GRD ）。

各項導數值用于雙三次樣條曲線插值算法中，用作不同矢高數據點之間的平滑處理。線性插值算法不會使用這些參數。如果所有導數值（dz/dx,dz/dy,d2z/dxdy）為零或沒有輸入，則 OpticStudio 將使用有線差分算法（Finite difference method）自動評估導數。

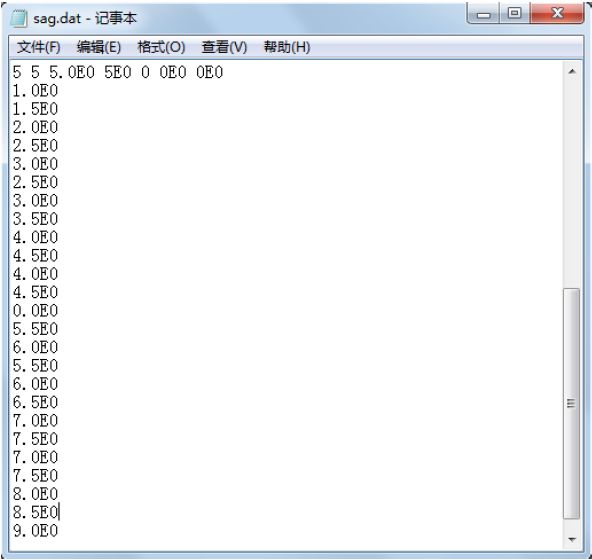

本文使用的示例文件 SAG.DAT，數據格式如下圖所示：

雙三次樣條曲線插值算法

與線性插值算法的比較

表面上任意點的矢高擬合可以用兩種方法中的任意一種進行計算。雙三次樣條算法是默認算法，它同時對矢高及其一階導進行插值計算并提供了更加平滑的結果。為獲得合理平滑數據，首選雙三次樣條算法。但對于偽隨機形式的數據或波動較大的數據，雙三次樣條算法可能會得到非常極端的結果，這就意味著面數據的插值可能生成遠離網格點的矢高值。對于這種情況，線性插值算法則會的到更加合理的結果。雙三次樣條或線性插值的選擇作為一個參數可由用戶選擇。

使用Grid Sag面型

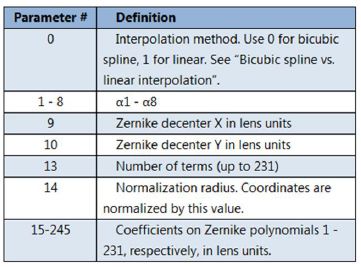

對于樣條曲線的限制的重要信息請參考“樣條曲線表面的備注（ Comments about spline surface ）”。在 OpticStudio 中網格矢高表面（Grid Sag Surface）的參數定義形式為：

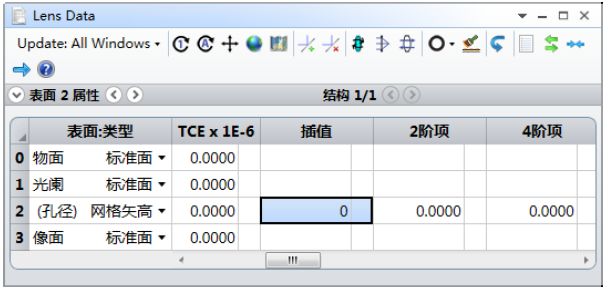

首先將表面類型設置為網格矢高（Grid Sag），注意在本例中我們使用雙三次樣條曲線插值算法，因此插值類型設置為0，如下圖所示：

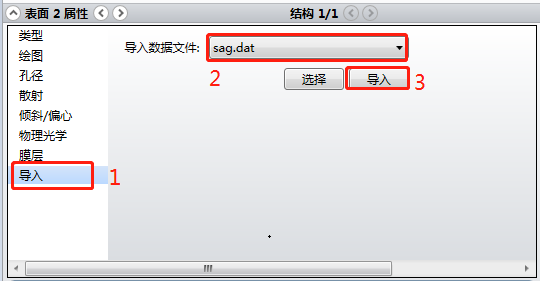

然后打開網格時高面的表面屬性菜單，單擊導入（ Import ）選項卡。再導入數據文件選擇框中選擇對應的網格矢高數據文件。單擊導入完成網格矢高的數據輸入。如下圖所示：

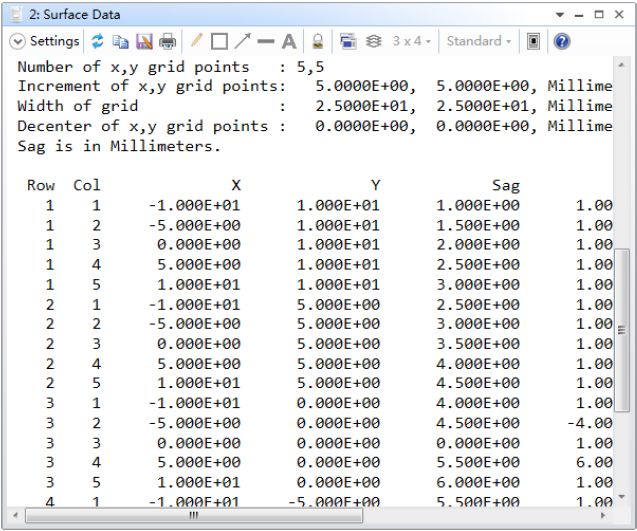

數據將直接存儲在內存中而不會顯示在鏡頭數據編輯器中。這是因為需要顯示的數據量有可能會非常龐大。網格文件被導入后，用戶可以通過表面數據報告（Surface Data Report）來查看導入的數據，如下圖所示：

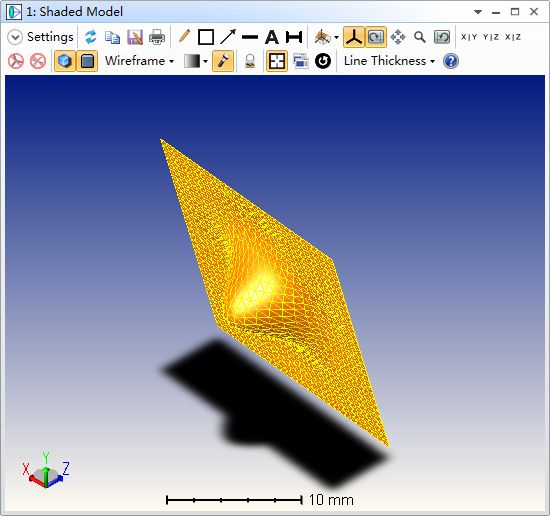

同時，網格數據將一直保存在內存之中，OpticStudio 在進行計算時將忽略原有的 .DAT 文件。如果需數據被改變，則用戶需要重新在表面屬性中導入更改后的 .DAT 文件。最終生成的網格矢高面如下圖所示：

網格矢高面的幾點使用建議

• OpticStudio 使用頂點的曲率半徑、非球面系數和網格點數據來計算網格矢高面的近軸光焦度。

• 網格的尺寸只受限于可用內存的大小。每個網格點需要4個8比特的雙精度數據和1個1比特值的存儲空間。一個255x255點陣的網格文件大約需要 2Mb 的內存。

• 雙三次樣條插值算法平滑至三階導，它得到的結果在格點上有精確值且不需要很大的網格文件就能得到很平滑的表面面型，但不能準確地模擬更高階的非球面。

• 網格矢高表面沒有定義網格邊界之外的部分時，光線追跡到網格表面之外將被視為光線丟失錯誤。在定義表面時，將表面區域定義為比光線照射部分尺寸更大的面可以有效避免這一錯誤。特別是不要將網格大小定義為與與光線照射區域相同的尺寸，否則光線追跡到網格表面邊緣時有可能不會再繼續追跡。


• 當使用網格矢高表面模擬表面極度彎曲的光學器件時，用戶最好將基礎面定義為相近的面型，再在此基礎上定義相對矢高，而不是直接用網格矢高面定義整個面型。

• 目前而言，OpticStudio 無法直接對網格數據進行優化或公差分析。
