ADAS/ADS 整車下線標定解決方案
概述
駕駛員輔助系統(ADAS)近幾年在汽車市場的滲透率越來越高，典型的ADAS系統包括ACC、LDW、LKA、AEB等主動安全功能。2020年4月1日交通部《營運車輛自動緊急制動系統性能要求和測試規程》(JT/T1242-2019) 發布，要求營運車輛集成AEB系統。ADAS是復雜的機電系統，且與安全強相關。在整車生產環節，由于安裝誤差的存在會導致車輛ADAS系統性能下降甚至功能喪失。所以整車生產過程中需要對車輛進行標定以糾正ADAS系統的安裝誤差，從而保證其質量和安全性。
經緯恒潤依托多年的ADAS/ADS產品開發配套經驗和整車EOL系統開發經驗，開發了 ADAS/ADS標定系統。方案可覆蓋前視攝像頭標定、毫米波雷達標定、環視攝像頭標定等。支持的車型可以從1R1V車輛到 5R1V。系統支持全自動標定，極大的提高了標定效率和標定質量。

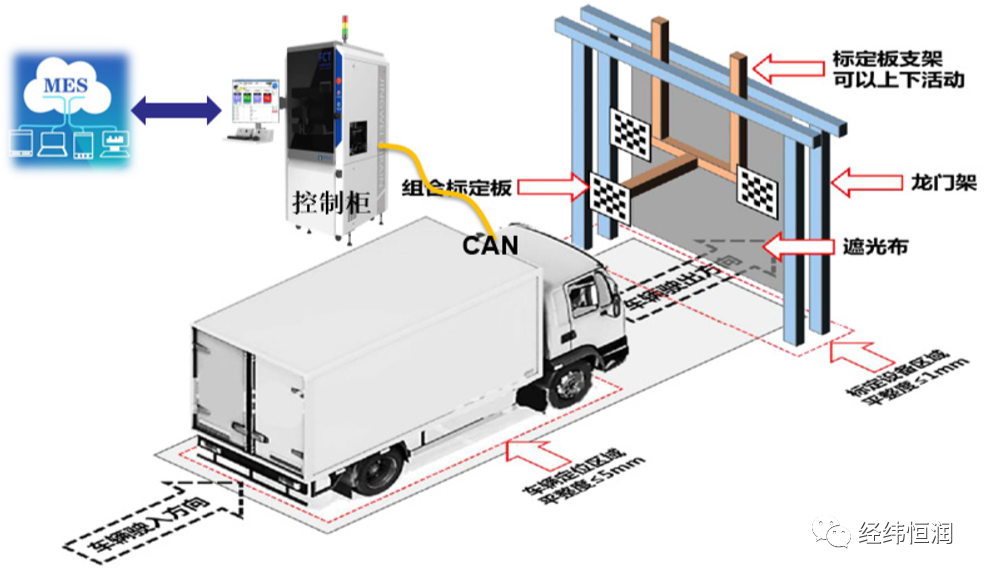

系統組成
系統主要組成如下：
?? 車輛對中裝置：實現車輛對中及縱向、側向精準定位
?? 攝像頭標定系統：提供攝像頭標定環境，包含可定位的攝像頭標靶和固定攝像頭標靶的龍門架
?? 雷達標定系統：提供雷達標定環境，包含可定位的雷達標靶和固定雷達標靶的龍門架
?? ADAS系統標定控制柜：包含用于運動控制的 PLC 系統、運行標定軟件的工業計算機、UPS 等
?? 掃描：用于獲取車輛 VIN 碼信息
?? 標定軟件：實現標定流程、數據讀取寫入、MES 交互等
?? 車輛通訊模塊 TESTBASE-VCI: 用于與車輛交互
系統功能特點
?? 具備安全可靠、高精度的車輛對中系統
?? 軟件支持：生產過程標定模式、售后標定模式、路試標定模式
?? 軟件支持 MES 接口，同時支持本地數據庫
?? 軟件支持故障顯示，顯示標定不成功原因
?? 支持 ISO14229、ISO14230、J1939 等 CAN 網絡協議
?? 支持 FTP，TCP/IP，HTTP 等以太網協議
?? 支持 DOIP 協議
?? 全自動標定
?? 具備安全防護功能
?? 可支持經緯恒潤自主研發的雷達模擬器，在標定的同時可進行 ADAS/ADS 功能驗證 , 工作站式解決標定和驗證
系統主要技術參數
?? 自動對中系統保證車輛前 / 后輪軸中心橫向偏移距離≤ ±2mm
?? 自動對中系統車輛前軸中心縱向偏移距離≤ ±3mm
?? 自動對中系統車輛橫擺角精度誤差 ±0.5°
?? 自動對中系統支持的車輛重量≥ 13T，可定制
?? 雷達標靶、攝像頭標靶至少具備 4 個自由度，可以自動調整位置和角度
?? 標定時間≤ 3 分鐘（針對 1R1V 車型）
標定流程及標定軟件

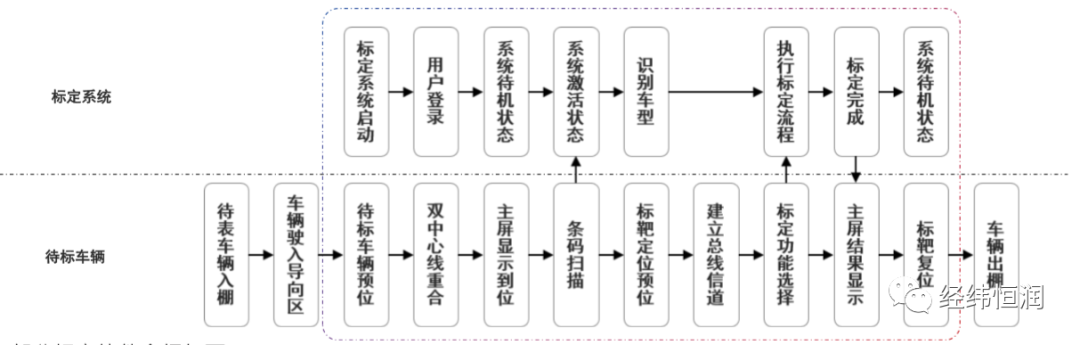

典型的標定流程如下：

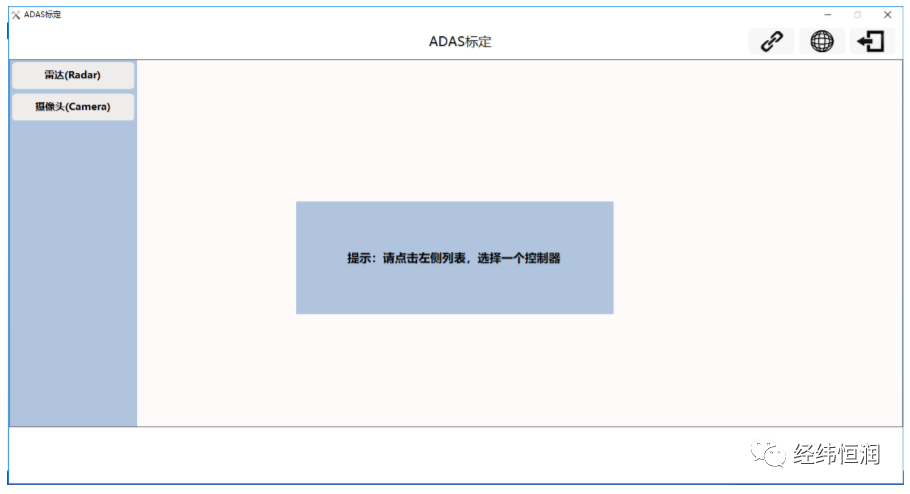

部分標定軟件介紹如下：

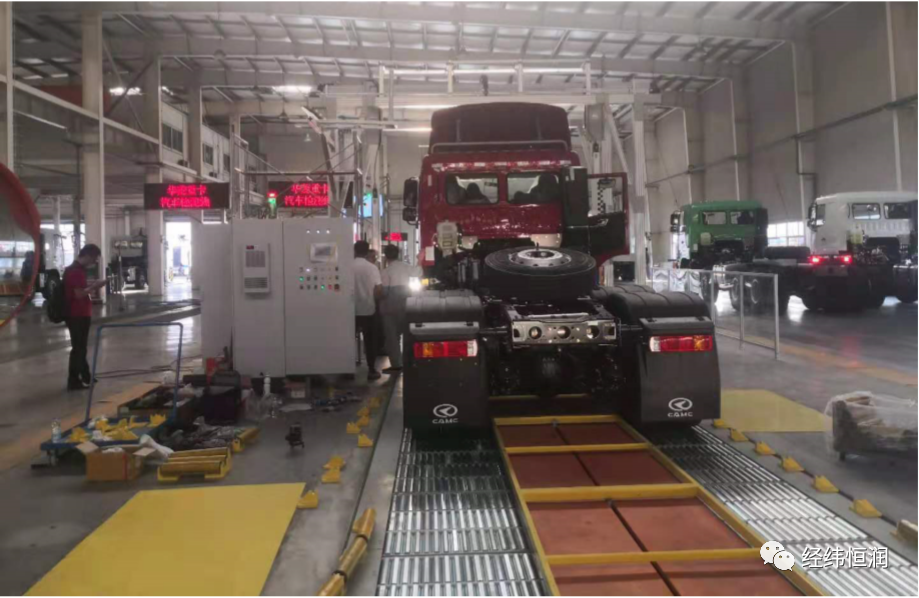

應用&案例
相關鏈接 （直接點擊進入）
|
1 |
|
|
2 |
|
|
3 |
|
|
4 |
|
|
5 |
|
|
6 |
|
經緯恒潤作為本土汽車電子供應商，擁有人數眾多、經驗豐富、技術專業的咨詢團隊，深耕行業十幾年，累計為國內500多家OEM及供應商提供了專業的咨詢服務和工具產品。立足自主，放眼未來，經緯恒潤將緊跟汽車電子行業自主創新發展趨勢，竭盡所能，為民族汽車工業的發展貢獻綿薄之力。
