由ADI中國技術支持中心根據各個渠道客戶的提問整理的《Power技術問題解答》已在ADI智庫上線，該答題冊里包含79個具有代表性的問題以及解答，涵蓋LDO、開關穩壓器、μModule電源模塊、LED驅動以及設計工具等。這些源自設計實踐的技術問答希望能為您的工作和學習提供幫助。

長按掃描二維碼，一鍵帶走它！

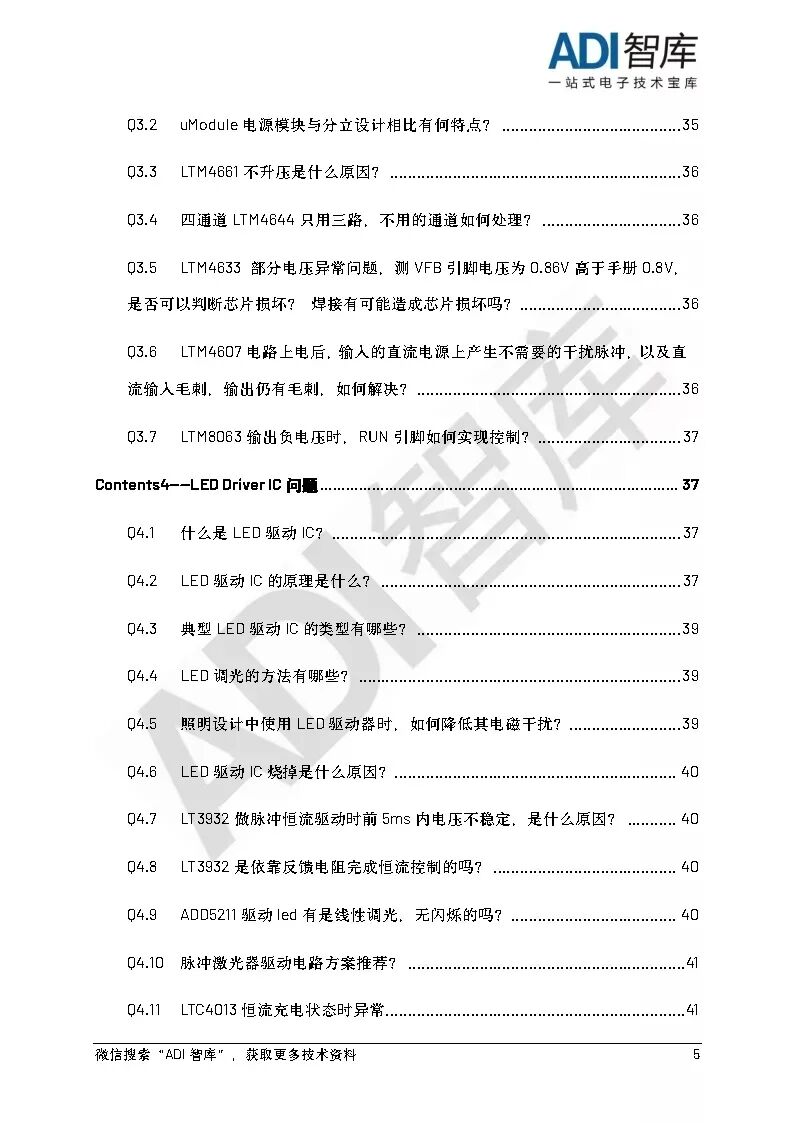

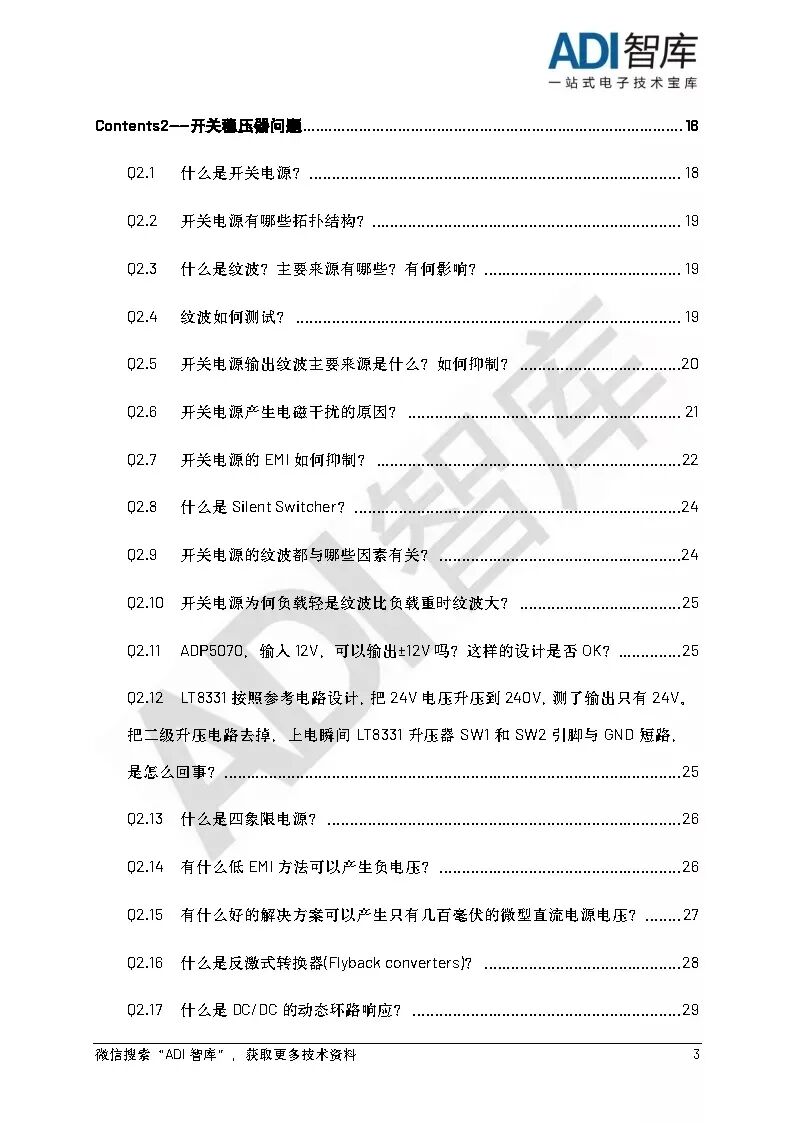

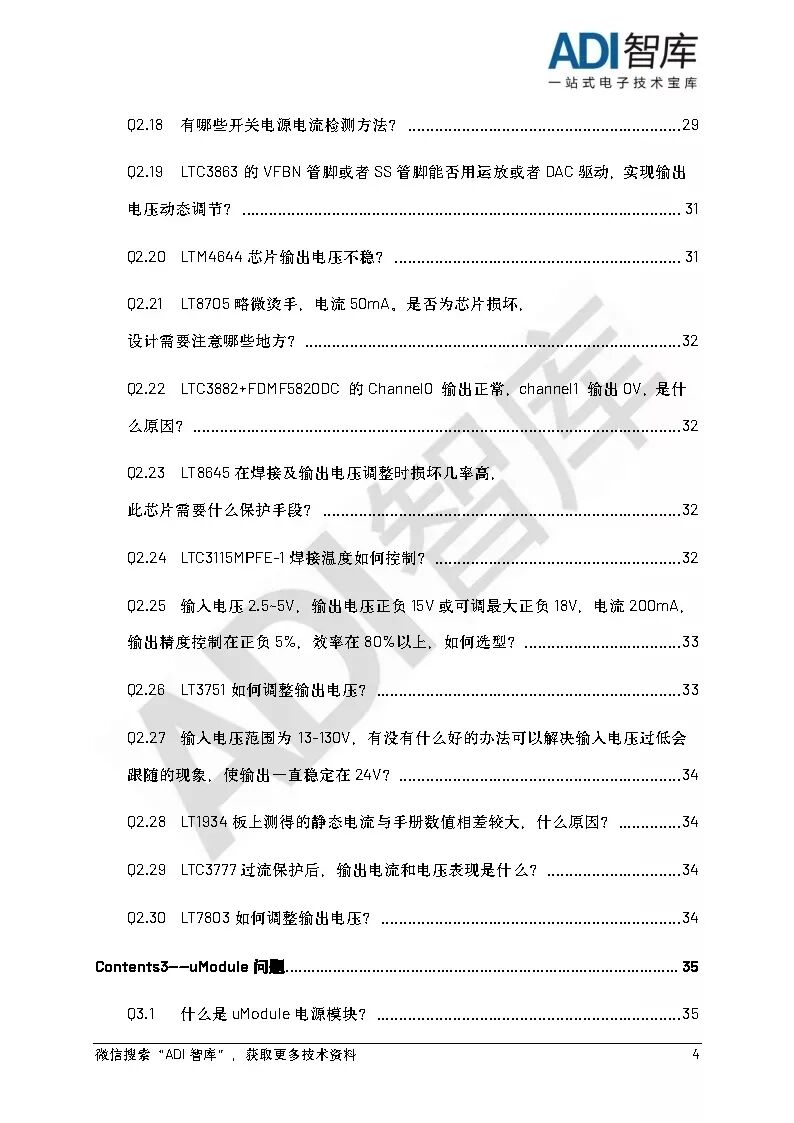

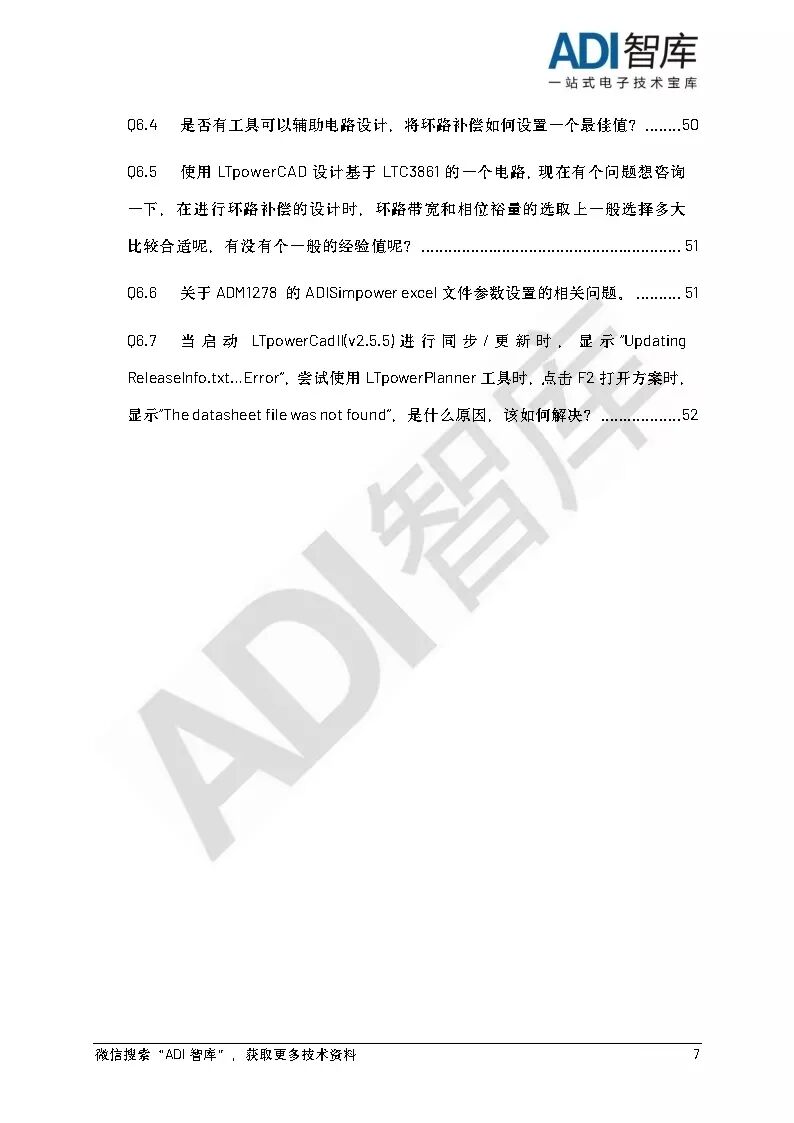

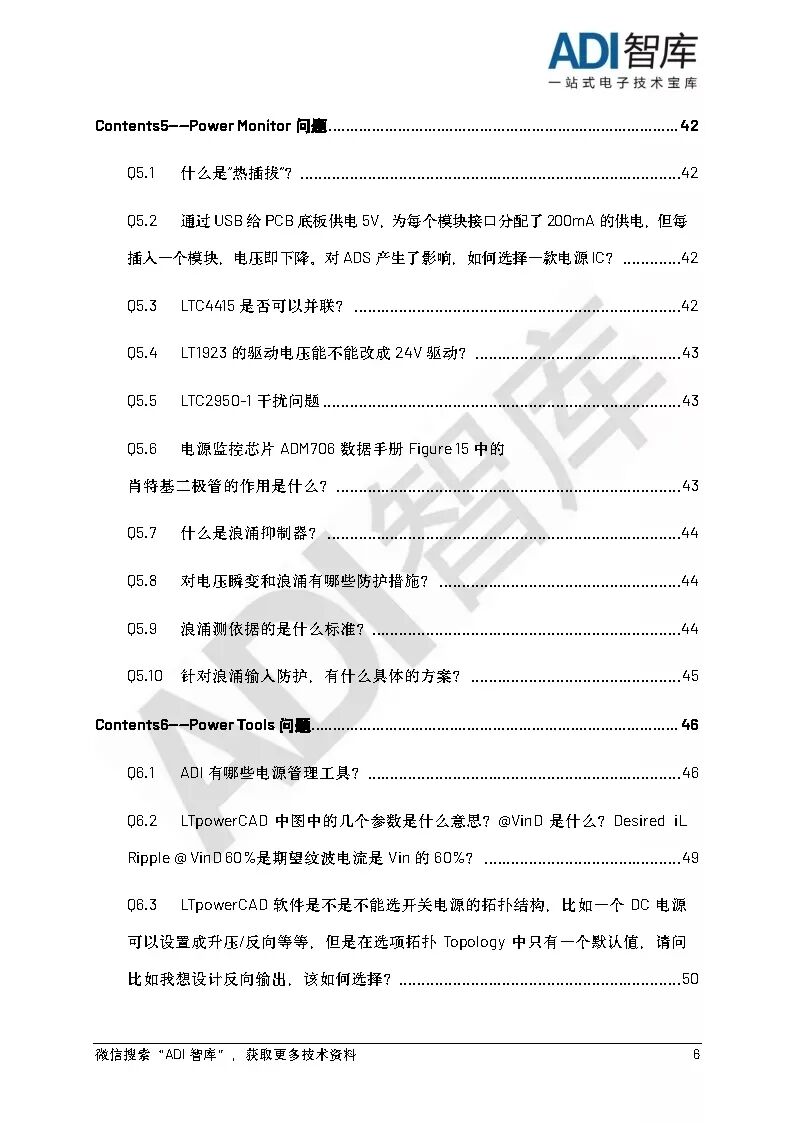

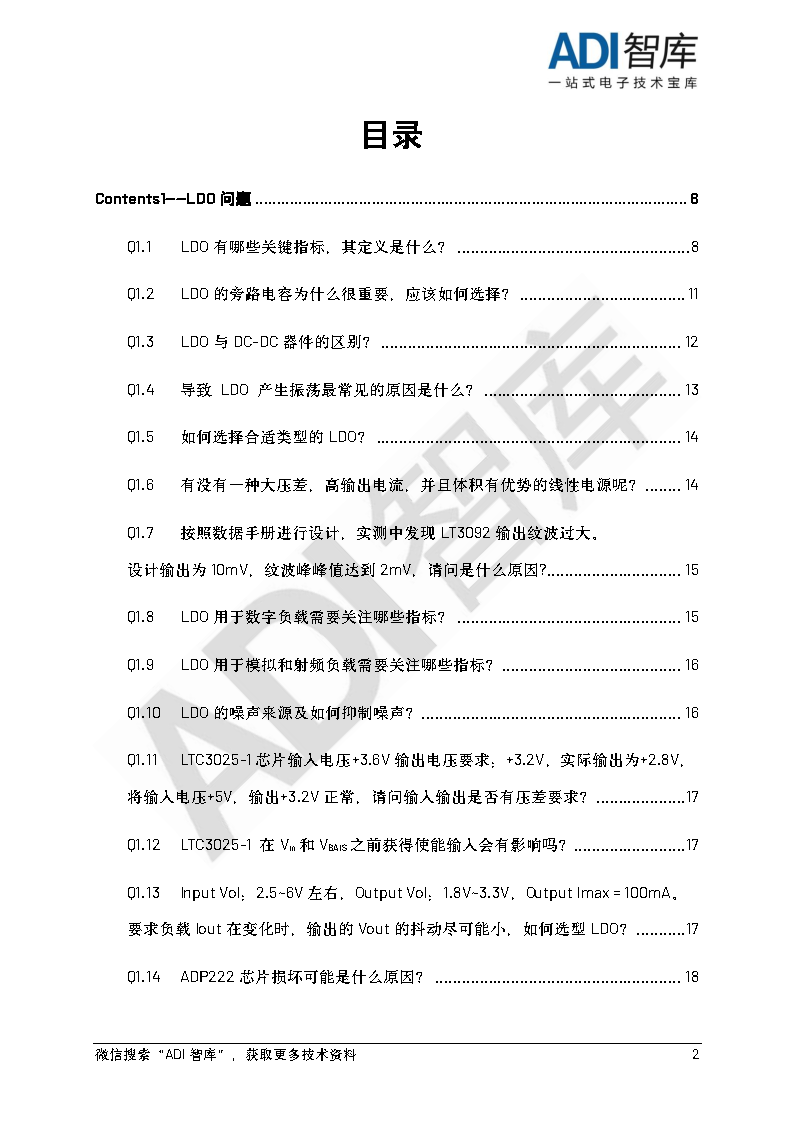

滑動查看目錄>>

這些問題，你遇到過么？

0 1

導致LDO產生振蕩最常見的原因是什么？

輸出電容器存在ESR，其ESR給LDO環路添加了一個零點，同時引入一個極點。輸出電容器的ESR過高或者過低，都會增加環路的不穩定性。所以輸出電容器的ESR必須處在制造商規定的最小/最大值范圍內以確保穩定性。

電質量欠佳的鉭電容器及鋁電解電容器在低溫條件下將具有高ESR，當選用該高ESR電容作為輸出電容時，高 ESR 將零點移至一個較低的頻率，增大了環路帶寬，因而允許極點 PPWR 在 0dB 頻率之前增加更多的相移，由其他極點產生的相移使得 >10Ω 的 ESR 值往往會造成環路的不穩定。

……

掃碼免費下載《Power技術問題解答》

0 2

開關電源的EMI如何抑制？

利用吸收回路改善開關波形。開關管或二極管在開通和關斷過程中，由于存在變壓器漏感和線路電感，二極管存儲電容和分布電容，容易在開關管集電極、發射極兩端和二極管上產生尖峰電壓。通常情況下采用RC/RCD吸收回路，RCD浪涌電壓吸收回路。

利用開關頻率調制技術。頻率控制技術是基于開關干擾的能量主要集中在特定的頻率上，并具有較大的頻譜峰值。如果能將這些能量分散在較寬的頻帶上，則可以達到降低于擾頻譜峰值的目的。

……

掃碼免費下載《Power技術問題解答》

芯片輸出電壓不穩？

當輸入為5.32V~12V,輸出穩定在4.95V；當輸入是5V，輸出下降為4.63V。因為本模塊的使用環境是5V，有辦法可以提高輸出的電壓嗎？輸入是5V,輸出最多可以達到多少伏？

這個現象也是正常的，輸入5V，輸出不可能是5V，這是一個降壓芯片，有最大占空比限制，你可以看下輸入電壓在8V-12V變化，輸出是否變化。根據你的測試數據，芯片工作都是正常的，沒有問題，你如果想要實現5V-12V輸入，輸出要5V的話，就必須使用升降壓芯片。

……

掃碼免費下載《Power技術問題解答》

uModule電源模塊與分立設計相比的特點？

掃碼免費下載《Power技術問題解答》

對電壓瞬變和浪涌有哪些防護措施？

使整機和系統接地，整機和系統的地(公共端)和大地應分開，整機和系統中的每個子系統均應有獨立的公共端，在子系統之間需傳輸數據或信號時，應以大地為參考電平，接地線(面)必須能流過很大的電流，如幾百安培。
在整機和系統中的關鍵部位(如電腦的顯示器等)采用電壓瞬變和浪涌的防護器件，使電壓瞬變和浪涌通過防護器件旁路到子系統地和大地，從而讓進入整機和系統中的瞬變電壓和浪涌幅度大大降低。
……
