斜拉橋預應力混凝土索塔錨固區受力分析案例

2021年4月7日 22:45
瀏覽：2698 收藏：1

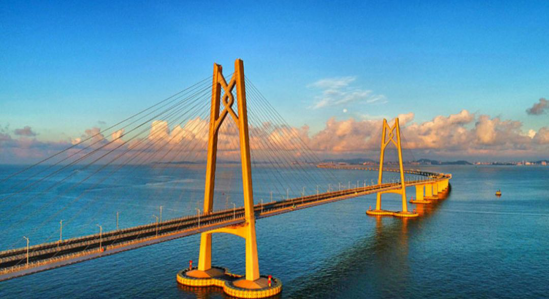

斜拉橋預應力混凝土索塔錨固區受力分析案例的圖1

01  基本介紹
斜拉橋的索塔錨固區是將強大的拉索力轉化為索塔的關鍵構件。

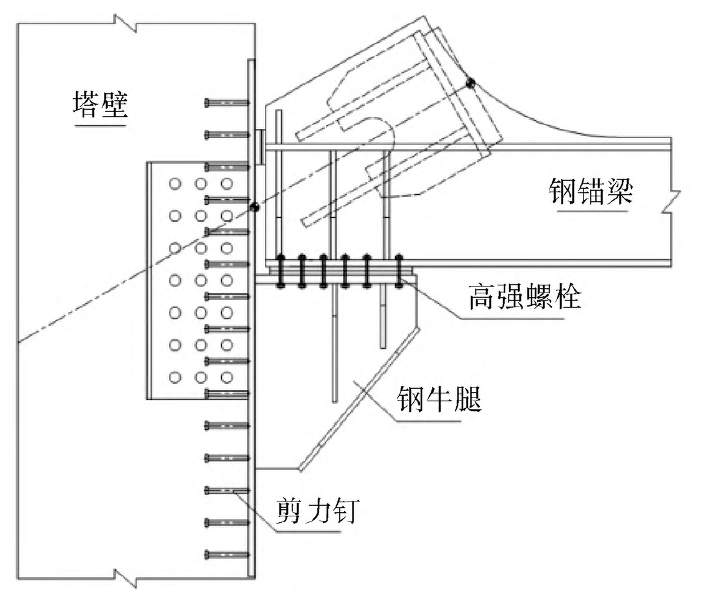

斜拉橋預應力混凝土索塔錨固區受力分析案例的圖2        斜拉橋預應力混凝土索塔錨固區受力分析案例的圖3

學習內容：

1. 有預應力的桿單元的使用，案例中是埋在混凝土中有預應力的剛束。

2. 線單元與實體單元的耦合，案例中是剛束與混凝土的耦合
02  有限元模型建立

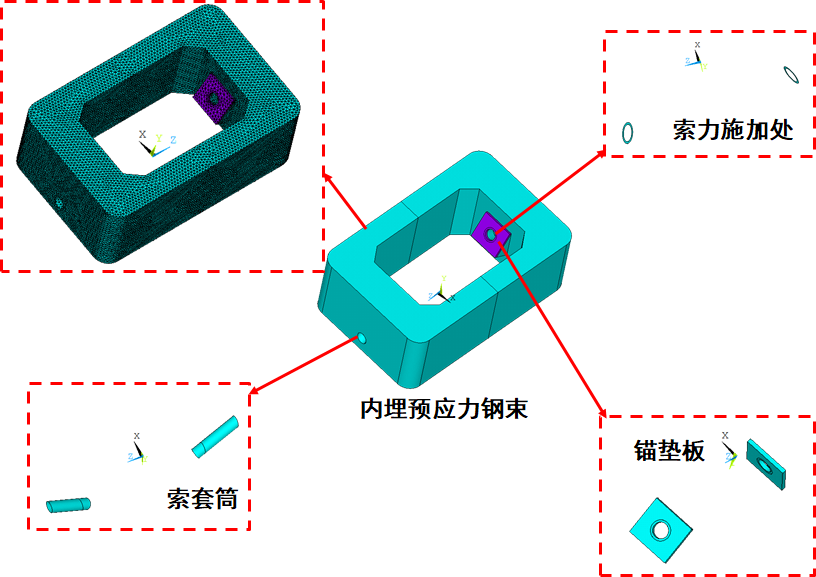

模型主要包括箱形的混凝土塔柱、斜拉索錨定板、內埋的剛束，索套筒。

斜拉橋預應力混凝土索塔錨固區受力分析案例的圖4

03 關鍵步驟

  • 預應力鋼束單元單元建立，如下命令流

et,3,link8   !!!!!!!!!  預應力鋼束單元
nas=1.40e-4  !!!!!!!!!  鋼束截面積
nt=0.0053    !!!!!!!!!初應變以提供預應力，
!!!!!!!!!!!!!!!！預應力為F = 截面積*彈性模量*初始應變
r,3,nas*16,nt !!!!!!!!!!定義截面積和初應變實常數

  • 混凝土中的剛束與混凝土的耦合關系建立。

主要是先選中鋼束節點，然后選中與鋼束節點最近的混凝土單元節點，通過CP命令進行耦合。
04 主要結果

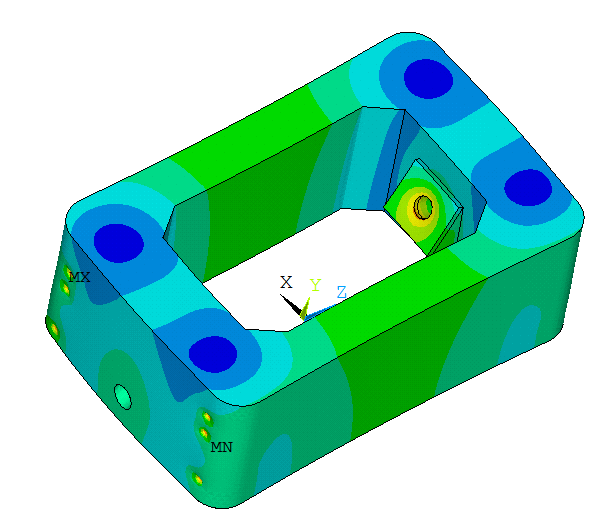

變形結果

斜拉橋預應力混凝土索塔錨固區受力分析案例的圖5

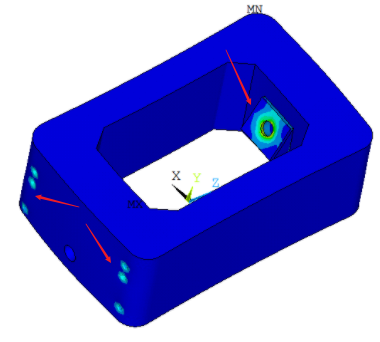

應力結果：可以看到應力主要發生在錨墊板處和埋混凝土中的剛束處。

斜拉橋預應力混凝土索塔錨固區受力分析案例的圖6

全文結束，感謝閱讀。
