來自專治PCB疑難雜癥群友：原理圖是.dsn格式，即用Orcad繪制的原理圖，如何導入到用pads軟件畫的PCB中？

本疑難解惑由群友廖工提供，楊老師整理。

今天我們來解決如果是orcad畫的原理圖，pads軟件如何導入？

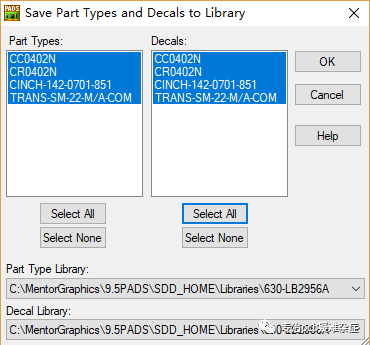

第一步：打開PADS軟件畫的PCB，先建立一個新庫，保存所有PADS中的封裝到這個庫，最后指向庫

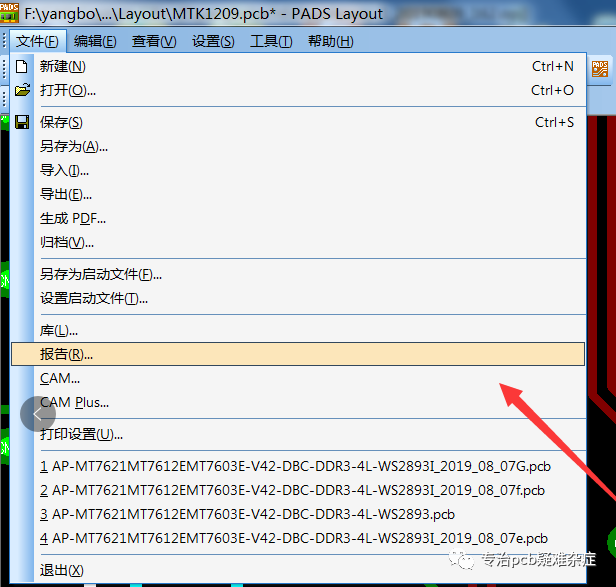

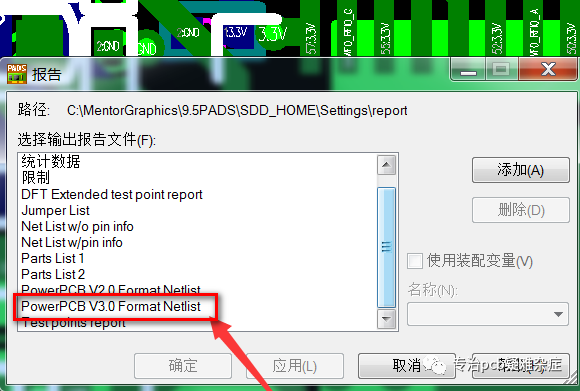

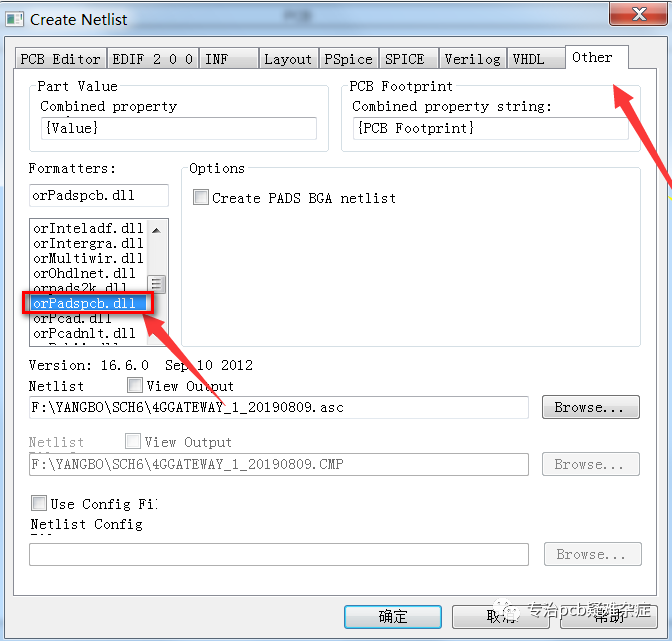

第二步：打開ORCAD原理圖，導出網表，注意網表格式是PADS支持的格式

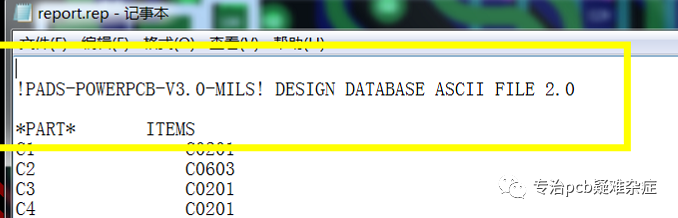

第三步：用記事本打開asc文件，并修改抬頭。這個抬頭來源于支持PADS的網表格式。可以在報告中查看

復制這兩排，把網表里面的前兩排換了,因為調網表只認這個格式.

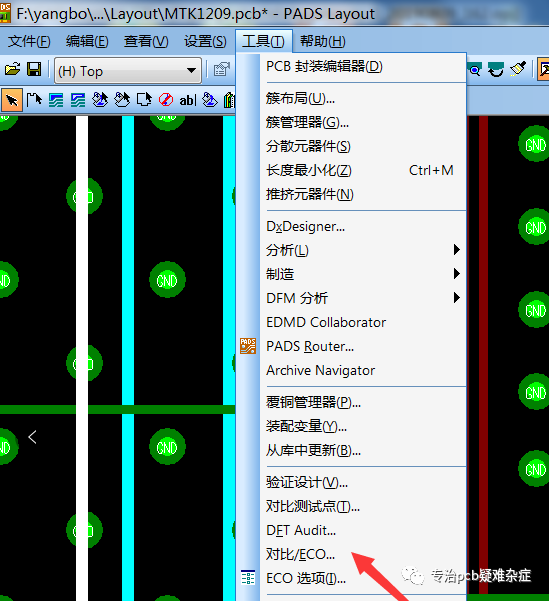

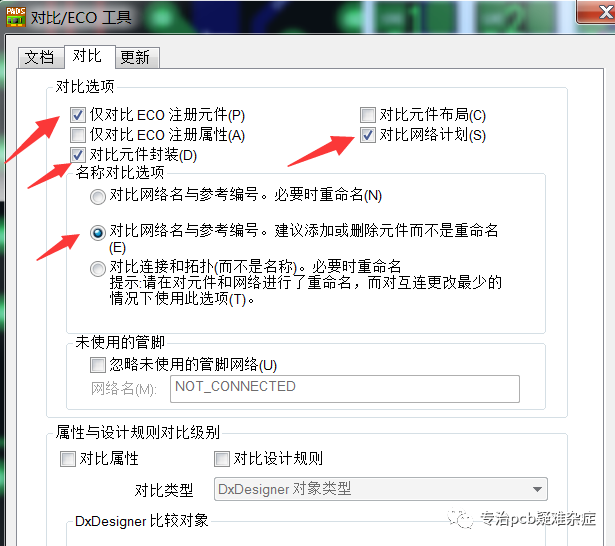

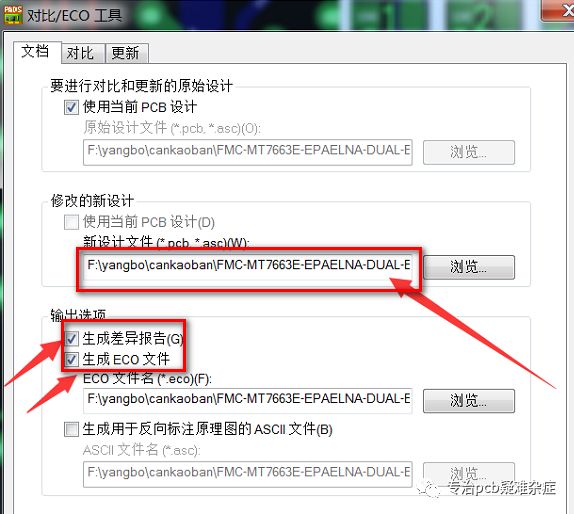

第四步：對比ECO文件

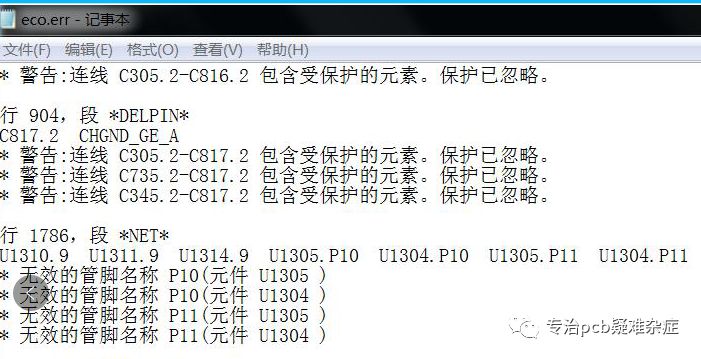

第五步：導入ECO文件，彈出的報告可以看出是否更新成功

這個是中途更新原理圖的方法，當然如果是新項目就非常簡單了，在修改好asc那一步后直接導入即可。
