前言

首先我們必須明確原理圖評審的目的：提前發現問題，改進產品設計。

因此評審之前我們要結合產品設計經驗將可能出現的問題點羅列出來，做到針對性的審查。過程中實事求是，評審人員多角度去參評設計。原理圖評審主要涉及到硬件工程師(兼采購工程師)、嵌入式軟件工程師。

一、圖面檢查：

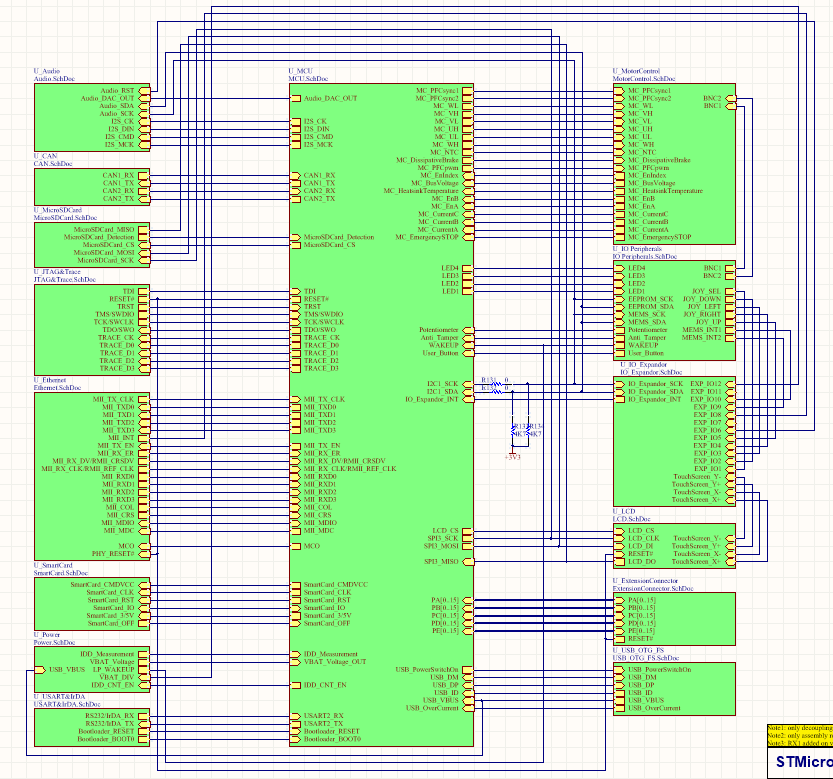

• 原理圖建議采用模塊化設計，首頁有總圖，描述各個模塊之間的關系，邏輯清晰；

• 各個模塊標注相關電源功耗計算，標注關鍵元器參數，電源部分注明輸入輸出，EMC測試標準；

• 模塊之間邏輯清晰，信號流向順暢，網絡標識易懂



二、元器件檢查

• 原理圖中各個元器件選型應滿足通用降額標準；

• 原理圖中元器件規格型號標注清楚，封裝信息填寫清晰(eg：AD軟件可以填寫在Parameters中)；


• 元器件優先選用相應公司常備物料，避免增加公司物料采購壓力；

• 在滿足產品開發需求的前提下，關鍵元器件首推國產品牌，如非要采用國外品牌，要考慮元器件的供貨風險；

三、規則檢查

• 根據繪圖軟件統一設置查錯規則，這一步尤為重要；

四、電源檢查

• 與結構確認產品安裝方式，確認產品是否需要接大地；

• 電源接口加防護，依照產品應測試標準針對性設計，避免照搬照用，不走心設計開發；

• 電源設計基本的防反接、過壓過載、短路等防護，插件接口考慮防呆設計；

• 數字電路與模擬/敏感電路模塊電源之間隔離分開，獨立接地處理；

• 電源芯片輸入端放置去耦電容，重負載模塊的供電附近放置續流大電容；

• 評估各個模塊之間電流，確保供電模塊1.5倍于負載最大值；

五、MCU及外設IC部分

• MCU時鐘電路確保安全可靠，必要時做包地處理；

• MCU燒錄口采用統一接口，避免后期因燒錄口線序不對造成的額外工作；

• 單片機復位電路阻容選擇，查看單片機復位時間要求，選擇合適的容值；

• MCU及外設IC未使用引腳的處理問題，接地、拉高or懸空？查閱參考手冊或詢問芯片廠家；

• MCU與外設之間涉及到通訊問題時，要注意通訊電平之間匹配的問題，并評估常用的電平轉換方式；

六、PCBLayout

• Layout結束之后，可將布局好的Layout導出3D格式文件發給結構工程師評估是否存在干涉問題；

• 板子布局要考慮EMC設計、產品可靠性設計中重要的EMC問題一半是原理圖設計出來，一半是Layout與結構設計出來的，要注意插件位置、線束走線與結構出線口之間的位置設計，都會影響共模干擾電流的走向，進而決定產品EMC設計的成敗；

• PCB也需要展開針對性的評審，涉及人員主要有硬件工程師、PCB Layout工程師、結構工程師、電子工藝工程師；

后序

我認為不管做設計還是其他事情，經驗固然重要，但切記不要盲目推崇經驗，有時候推倒重來，往往會有意外的收獲。所謂鴻蒙初辟本無性，打破頑冥須悟空，正是這個道理。

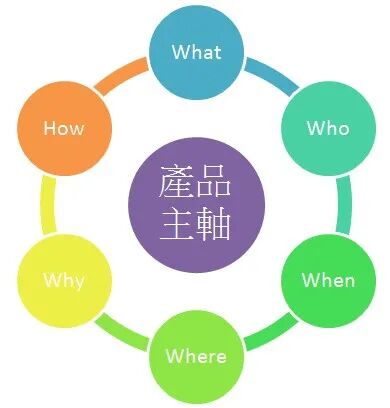

過程中可以參考5W+1H原則：即對選定的項目、工序或操作，都要從原因（何因Why）、對象（何事What）、地點（何地Where）、時間（何時When）、人員（何人Who）、方法（何法How）等六個方面提出問題進行思考。

不到之處，歡迎留言區補充~

—— The End ——
