綜述電液伺服運動控制系統的計算(轉自液壓傳動與控制)
摘要
本文討論電液伺服控制系統的諸多計算,并闡述了VCCM公式的含義。
正文
比例或伺服閥的性能特性與具體機器應用特性的匹配需要至少兩方面的設計步驟:
1.閥和油缸必須選擇合適的規格尺寸,確保油缸能提供足夠的力給負載。同時,也需要考慮滿足最糟糕的情況下力和速度設計的目標要求。
2.閥和執行元件具有足夠的帶寬(頻率響應),精確地在目標值調整輸出(譬如讓我們假定為油缸位置)。
采用閥的流量系數的概念來幫助進行計算選型得到了很多的應用,而不是采用閥制造商通常采用的額定流量的方式。我們可以從閥的流量系數拓展出一套設計公式,其并不是實際應用的采用額定流量的那一套辦法。這是因?yàn)樗欧y和比例閥是基于不同的壓降來定義額定流量。而且,ISO 10770-1要求“視情況額定,閥的總壓降定義為1Mpa或7MPa。”
只定義總壓降的測試過程并不能適應經過精密設計的具有非對稱閥系數的閥。此類閥在一些特殊應用中非常有用-比如,當試圖減小超速運行的負載可能帶來的氣蝕現象。另外一種應用案例就是采用對稱閥芯控制非對稱(單出桿)缸,其在油缸反向動作時不可避免的存在“反向沖擊”(turnaround bump)。
圖1 橋式回路分析四通方向控制閥的示意圖
非對稱閥將是一種完美的解決方案。對于非對稱閥,內部各個控制節流邊打開時并不具有一樣的過流面積,盡管它們都是與同一個閥芯相連。如此不對稱的獲取是通過在閥體(閥套)或者閥芯上采用不同的節流槽、節流口。
閥流量系數的技術之美在于伺服閥和比例閥都可以采用同一套公式-同樣重要的是,對稱和非對稱閥,對稱或非對稱油缸皆適用。
壓力和流量關系
大多的流體教授們都采用幾何形狀,縮流系數(contraction coefficient,基于幾何尺寸)以及速度系數來表達節流孔的特性。然而,在液壓運動控制系統,H.E. Merritt很自信的解釋他的結論:大多數液壓控制閥表現得像銳邊節流孔。并且,壓力和流量的關系可以采用如下簡單的公式來闡述:
Q = 100 × AQ(P1 – P2)?
此處
100是一個常數,lb-in.-sec,
AQ是過流面積(由閥的控制節流邊決定,為流道實際的幾何過流斷面面積), in.2,
P1 – P2 是通過控制節流邊的壓差(P1必須大于P2)
Q是由上述參數計算得到的流量, in.3/sec.
為了正確的計算伺服閥或比例閥,我建議在上面的公式采用一個簡單的替代,即引入閥系數KV:
KV= 100 × AQ
此種關系只是一種近似的計算,但是無數的閥制造商接受的觀點是:經過一個典型的控制閥的流量與壓降的平方根有關。因此,我提出了一個定義,使得閥的選型和選擇更加具有可預見性。根據經驗定義KV并應用于閥,這樣就可以進行測試了,而無需設計一個新閥:
KV= Qr ÷ (?PQr)1/2
在此處
KV是節流孔流量系數, (in.3/sec) ÷ (?P)1/2
Qr是經過實際測試驗證的節流孔額定流量,此處閥工作在額定壓降,in.3/sec
PQr經過節流孔的額定壓差
流量壓降在閥的額定壓力和用于決定或者驗證閥額定流量的壓降之間是不同的。對于伺服閥的情況,如果你確定閥總的流量系數,則流量的額定壓差就是1000psi(7MPa)。
如果你只是考慮其中一個控制節流邊,閥芯只考慮一個方向移動,則流量額定壓降就是總壓降的1/2或者500psi(3.5MPa)。對于比例閥,整個閥的流量額定壓降是145psi(1MPa),單邊考慮的話就是72.5psi(0.5MPa),即只考慮兩個節流邊的其中一邊。
這種方法消除了一些高壓降閥所帶來的困擾。它也消除了當閥節流邊具有不同所帶來的困擾。而且,之后討論用于各種類型閥的統一設計公式,使得設計和選型都會直接了當。如果閥制造商對于其產品能公布他們的經驗系數KVs,我們?nèi)绻軌蚝芎玫膽?yīng)用,則一切會變得更容易。
閥制造商公布閥的額定流量,是為了方便客戶使用。然而不幸的是,其似乎在暗示:
? 其是最大流量
? 壓降是穩定的
? 只是流量決定(運行)的
? 其它的誤解。額定流量不是閥的屬性。只有,而且只有閥工作在流量額定壓力時,閥才具有的。
KV在另外一方面,是閥的屬性。這是伴隨著閥一種特性參數,無論閥身在何處,甚至即使在貨柜上。而且,知道閥的KV,就可以計算在各種條件下的流量和壓力,而不只是在額定流量條件下。
有多少種KV?
我已經在討論KV,似乎其對于某個閥就有一個具體的數值。確實如此,但又不完整。事實上,在一個四通方向控制閥,至少存在五個不同的KV。當閥芯移動的時候,四個控制節流邊只有兩個邊有流量通過。另外兩個處于遮蓋或者關閉狀態。
因此,當根據ISO 10770-1進行測試的時候,兩個節流邊串聯連接(兩個具有相同的流量),他們各自的壓降疊加至供油壓力-包括管道和其它壓力損失。當閥在一個方向上完全打開的時候,其提供了額定流量,考慮壓降設置在額定壓降之下。用于KV計算的數值取決于用于流量額定壓力的數值。
三種情況
用于KV公式的壓力值有三種可能的結果。
1.如果這是總的(供油壓力參見ISO所示),則所得到的系數就是總的KV。這是兩個節流邊串聯作用的效果。
2. 如果只是測量P口到A口的壓降,則所得值就叫功率邊系數(powered land coefficient)或者KVPL。這是一個控制節流邊作用的結果-就是油液從P口流向A口。
3. 如果只是測量B口到T口的壓降,則所得值就叫回油邊系數(return land coefficient)或者KVRL。這是一個控制節流邊作用的結果-就是油液從B口流向T口。
上述第二點和第三點隨著閥芯在反方向的移動而重復,因此結果也就是KV不只有兩個。需要注意的是,閥芯兩個方向移動的時候都存在功率邊系數和回油邊系數,因此需要分別給與定義來區分它們:
? KV PL, PA 閥芯移動,油液從P口流向A口時的功率邊系數。
? KV RL, PA油液從P口流向A口時的回油邊系數。
? KV PL, PB 油液從P口流向B口時的功率邊系數。
? KV RL, PB 油液從P口流向B口時的回油邊系數。
關于對稱閥,所有四個獨立的控制節流邊系數都是一樣的;總的系數與之不同。但是更重要的是,所有系數都可以從制造商公布的數據獲取,其可被用于決定在各種工作條件下的流量和壓力。
VCCM方程
我們開發了一種最優選擇伺服比例應用元件的方法,其采用閥系數概念和伯努利原則。圖1描述了該種分析的第一點。
閥具有四個不同控制節流邊,他們負責控制油缸兩端的功率(動力)。移動閥芯,油缸活塞桿伸出(從P流向A,并從B流向T),打開KVPL, PA和KVRL, BT,而KV PL, PB和 KV RL, AT處于關閉狀態。
數學分析模型用于解決油缸兩腔的壓力,其與供油壓力,閥系數,閥比率,油缸比率等有關。模型同時也考慮了負載變量,速度沖擊以及負載力。這就是VCCM方程,其就是為了優化操作來選擇系統元件。在方程中也包含了經過閥的壓降:
fL = PS APE –v2(APE3÷ KVPL2) (1+ρv2÷ ρc2)
在此處
fL是必須克服的負載力
PS是供油壓力
APE是油缸尺寸規格
v是油缸推進的速度
KVPL是閥的開口度
ρv是閥的對稱性,閥比率
ρc是油缸的面積比(無桿腔面積/有桿腔面積)
方程的解決方案可用于系統的分析,確保運行邊界條件(operating envelope)滿足足夠的應用。運行邊界條件來自于VCCM方程,此時閥全開,閥系數為最大值。運行邊界條件描述了給定系統可得到的力和速度。
VCCM方程式是所有計算選擇過程的基石。如果閥,油缸和供油壓力沒有很好的定義,結果就是可能達不到控制要求或者系統性能表現很差。最糟糕的情況就是應用不能達到設計目標。
壓力計算特性定義了停止條件,包括在給定負載下的壓力和停止位置。更具體的,閥的比率ρv和油缸的面積比ρc可被定義如下:
ρv= KVPL÷ KVRL 和 ρc = APE÷ ARE
需要注意的是用了兩個不同的閥比率:一個用于油缸活塞桿伸出,一個由于油缸活塞桿縮回。類似的,也用了兩個不同的油缸面積比,取決于其是伸出或是縮回。伸出時值大于1,縮回時值小于1。
閉環控制

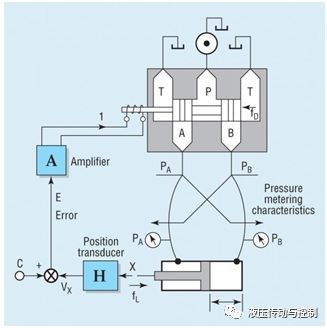

圖2 閥控,電液位置閉環典型結構
圖2所示的系統闡釋了位置伺服機構,這是我們討論最終落腳點。圖2中的油缸提供負載力fL,而其位置與一個位置傳感器相連,傳遞函數為H,作為反饋信號。H值為電壓,進入誤差比較器,與指令信號電壓C做比較。誤差信號E輸送至伺服/比例閥放大器,從而推動閥芯運動。
只要誤差信號不是零,閥將持續運動,導致油缸推動負載,直至指令信號與反饋信號相等。此時,誤差為零,電流變?yōu)榱悖y芯對中,負載和油缸停止。這就是它的工作原理。當然事實上,其會復雜很多。
